[音源] amanero意大利usb界面改进

[复制链接]

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
发表于 2019-5-29 16:49:15 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 夜游人 于 2019-5-30 09:17 编辑

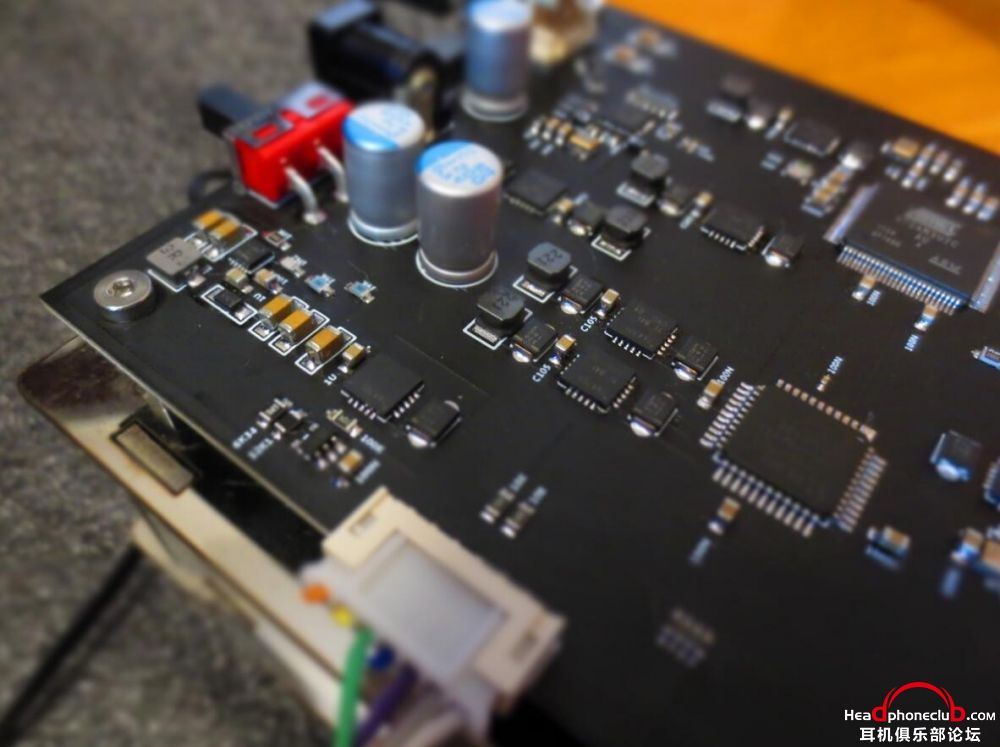

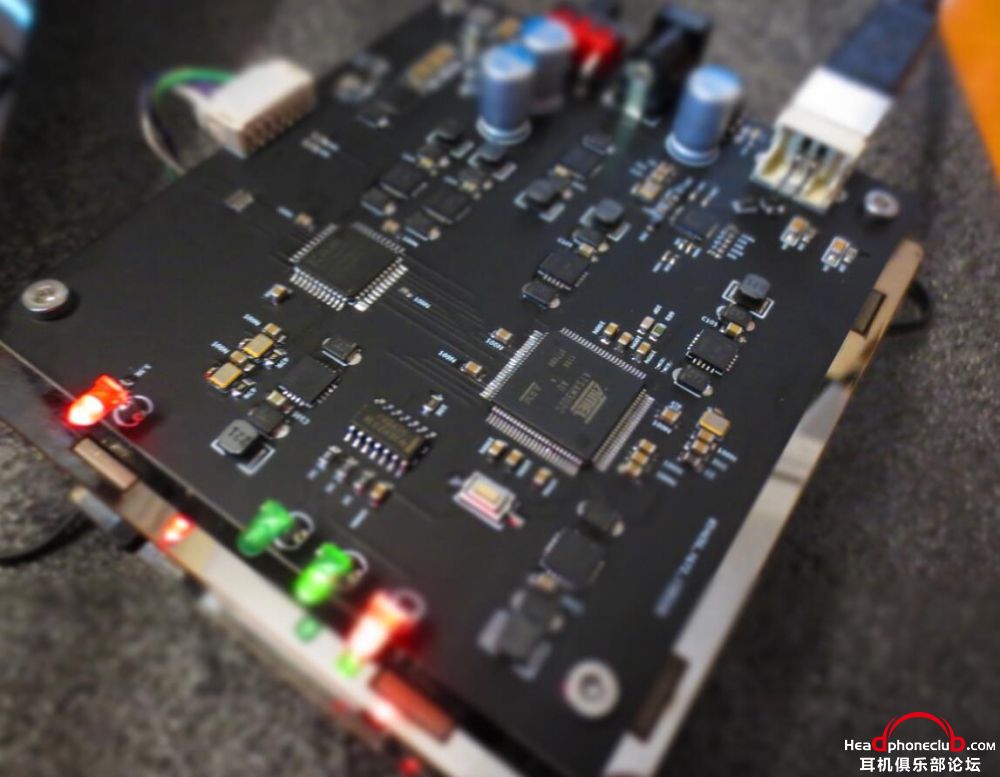

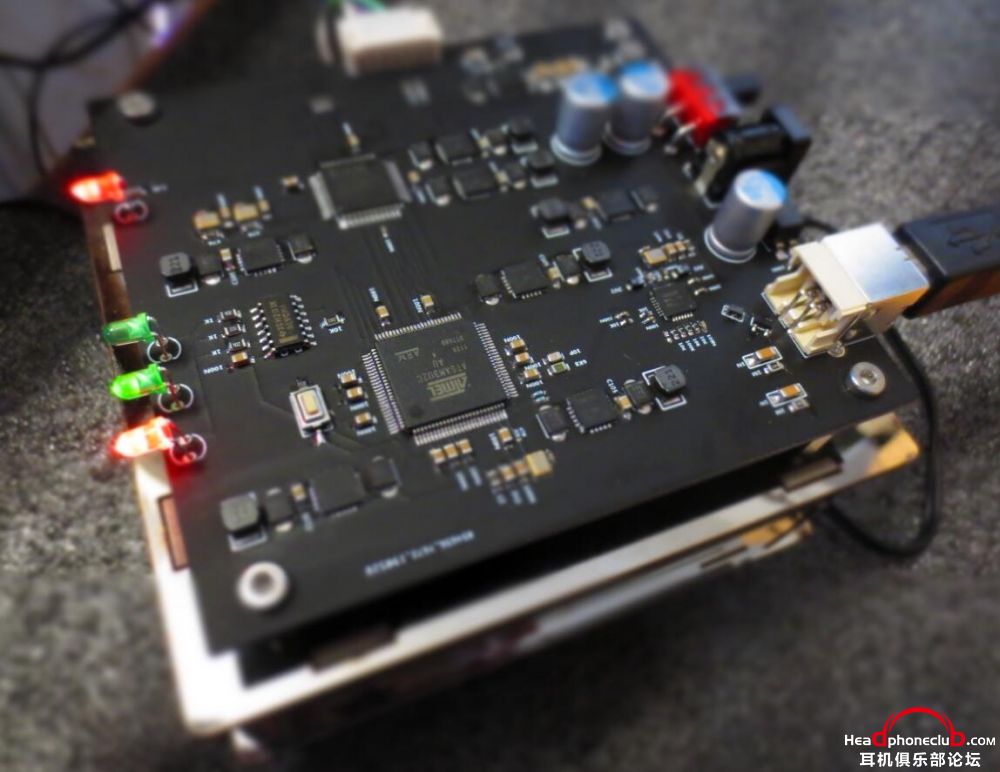

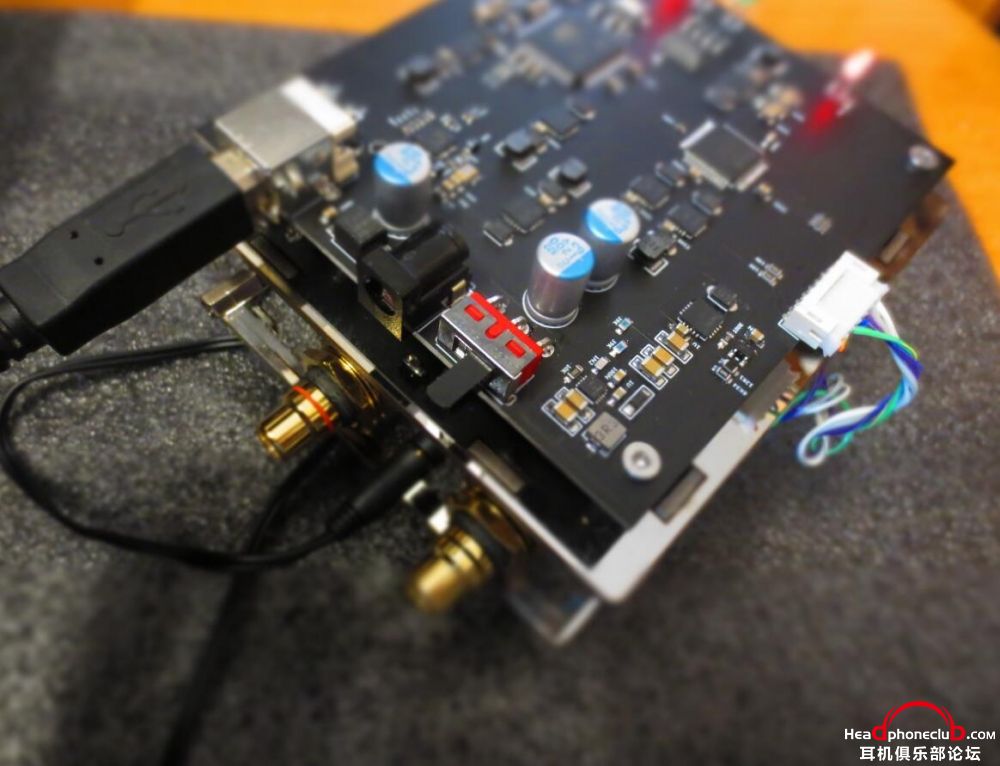

       好久没有玩USB,应朋友的要求制作了这款基于amanero combo384方案的界面搭配钢铁9038,I2S直驳,从USB信号输入开始对原方案做了多方面加持
       1.增加USB信号共模滤波器,降低信号线上的共模干扰
       2.增加地线滤波器,降低地线噪声
       3.增加USB信号缓冲处理器,对信号做预处理,输出与主MCU的高速PHY接口做到完美差分,提高信号质量,降低外部USB信号线不平衡造成的影响。
       4.增加电源二次变频处理电路,可以对外部供电或者USB供电进行二次处理,明显降低usb供电的纹波,提高供电质量,对于外部供电方式起到稳定电压的效果,外部供电范围3至5V,可以由2节超级法拉电容直接供电或者单节锂电池供电
       5.由8路带LC隔离退偶的TPS7A4701超低噪声稳压器(4.7uv),细分处理为多路负载供电,避免不同域之间的器件在供电上形成串扰。

       总体上肯定还不算烧到极致的做法,但相对普通方案的使用已有明显进阶,不管怎么说,那肯定不是换条USB线来的那么粗浅

























今年冬天很不冷
回复

使用道具 举报

35

主题

3936

帖子

87

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
87
注册时间
2008-5-8
发表于 2019-5-29 18:20:11 | 显示全部楼层
意大利界面的linux驱动问题解决了吗
Ultrasone Panther+IQ pro
Accuphase dp700+Benchmark la4+Quested V3110
Pathos Aurium+ed15
roon core+epoch Canon
Inakustik2404+Vdh大主流+Gotham+Grimm
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-5-29 22:11:18 | 显示全部楼层
跟你丫死磕 发表于 2019-5-29 18:20
意大利界面的linux驱动问题解决了吗

linux不需要安装驱动,但是意大利要刷native固件,有点尴尬的是这个固件我在WIN系统上面还没安装到驱动,有空再翻墙找找




今年冬天很不冷
回复 支持 反对

使用道具 举报

6

主题

137

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2018-1-8
发表于 2019-5-30 23:42:01 来自手机 | 显示全部楼层
夜游人 发表于 2019-5-29 22:11
linux不需要安装驱动,但是意大利要刷native固件,有点尴尬的是这个固件我在WIN系统上面还没安装到驱动, ...

搞好native会更好,试过dsd256以上能播吗?
回复 支持 反对

使用道具 举报

2

主题

248

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2012-11-17
发表于 2019-5-31 01:09:24 | 显示全部楼层
请问是amanero方案自己画板和9038集成在一起吗?
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-5-31 08:29:20 来自手机 | 显示全部楼层
中泽洋造 发表于 2019-5-31 01:09
请问是amanero方案自己画板和9038集成在一起吗?

纯界面

点评

原来解码是底下还有个板子,感谢回复!  发表于 2019-6-1 03:46
回复 支持 反对

使用道具 举报

16

主题

139

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2012-4-9
发表于 2019-5-31 20:20:12 | 显示全部楼层
正式出货吗?
回复 支持 反对

使用道具 举报

125

主题

2853

帖子

36

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
36
注册时间
2011-11-17
发表于 2019-5-31 20:38:51 | 显示全部楼层

与谷津C13比较,怎么样?谢谢!
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-5-31 20:56:29 | 显示全部楼层
wwwping2011 发表于 2019-5-31 20:38
与谷津C13比较,怎么样?谢谢!

没有可比性吧,互相不是可替代性的东西,虽然也是USB界面,但输出接口完全不同
今年冬天很不冷
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-6-4 23:44:27 来自手机 | 显示全部楼层
过两天界面的不锈钢外壳和线电外壳都到了,再对比一下新线电的声音。今天中午弄了个双并锂电与usb供电对比,锂电池的背景比usb要干净点,但usb供电的声音更厚实,特殊的双模供电设计做对比很方便。超级电容的充电电路还没做,改天弄好也上来试试
回复 支持 反对

使用道具 举报

6

主题

137

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2018-1-8
发表于 2019-6-9 06:38:51 来自手机 | 显示全部楼层
昨天刚使用了新界面,声音确实比树莓派i2s输出有提升,期待刷下固件。
回复 支持 反对

使用道具 举报

6

主题

137

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2018-1-8
发表于 2019-6-9 17:18:06 来自手机 | 显示全部楼层

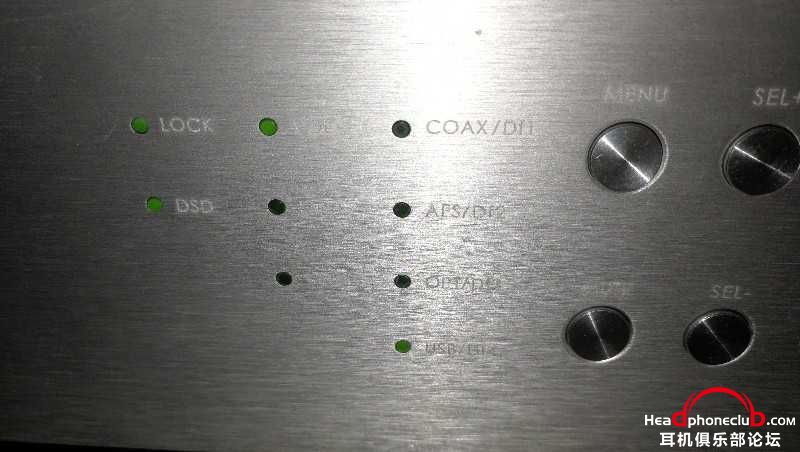

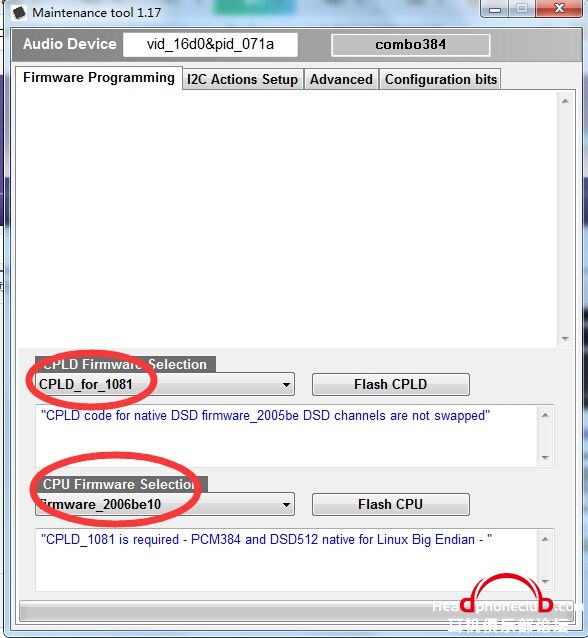

刷新了固件之后,dsd可以直解了。

点评

楼主,请问能分享刷固件的工具和最新固件吗?  详情 回复 发表于 2021-5-27 11:02
回复 支持 反对

使用道具 举报

6

主题

137

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2018-1-8
发表于 2019-6-9 17:19:25 来自手机 | 显示全部楼层
太爽了。
回复 支持 反对

使用道具 举报

0

主题

1

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2021-2-1
发表于 2021-2-1 14:09:44 | 显示全部楼层
楼主 请问可以把烧录固件的工具发给我一下吗 我也想升级别的固件试试
回复 支持 反对

使用道具 举报

7

主题

2467

帖子

24

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
24
注册时间
2010-9-13
发表于 2021-2-2 00:00:25 | 显示全部楼层
鼠莓派moode这玩意真的挑解码吗?rockna用不了?
