[音源] 最近刚玩的一款数字界面

[复制链接]

53

主题

942

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-2-26
QQ
发表于 2019-8-7 12:35:29 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有帐号?注册

x
        近来看到有些童鞋在讲,USB数字界面过时了,买个界面不如买条几千的USB线

        确实,随着内置界面方案的不断优化,普通的外置界面如果还是像以前那样,真的是过时了


        过时了为什么还玩界面,自然是要玩一些不同的东西。


       今天要说的这款是采用amanero方案输出I2S over hdmi , 并且使用外部时钟供应。没有做SPDIF输出,不同于一般FPGA方案的是,hdmi驱动选用了一枚顶级高速芯片,噪声更低,延时更小。电源选择USB供电或者外部DC供电,可以直接一节18650锂电供电,也可以由5V线电供应。板载了5枚TPS7A4701稳压器供电,瞬态强噪声超低,并且史无前例的实现USB PHY独立稳压,不管是独立界面还是机载USB,这在以往都是没有的。

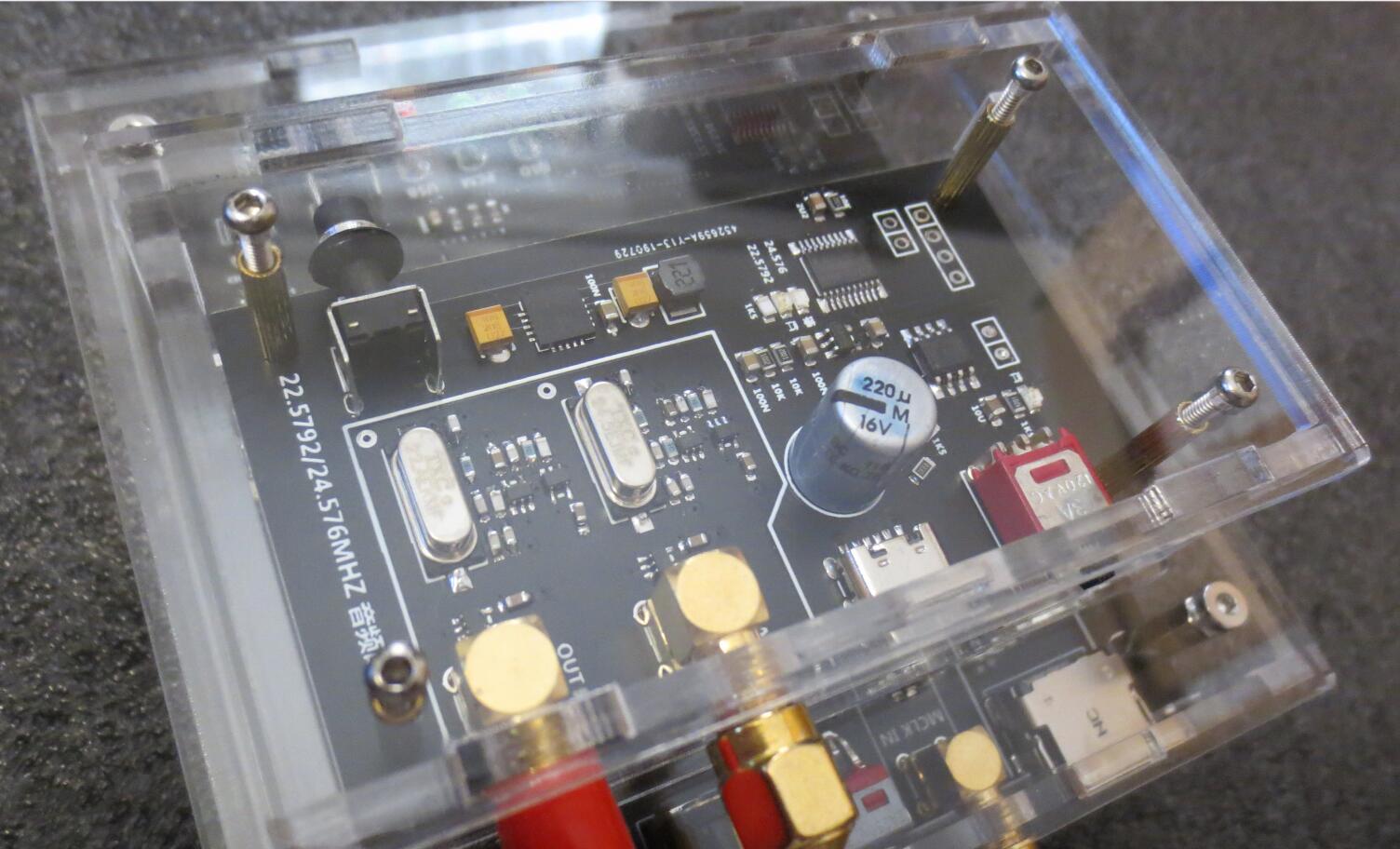

       外部使用的晶体振荡部分使用了CCHD957的电路,搭配高Q的TXC晶体输出22.5792/24.576MHZ的频率。两路输出,除了供应给界面,更可以直接供应到DAC芯片(不使用HDMI中的MCLK信号),MCLK由高频同轴电缆传输,DATA,BCK,LRCLK由HDMI传输,这是比较合理的传输方式。当然,一些自带本地时钟的DAC是不需要MCLK的,比如使用ESS芯片的W4S。这部外时钟同样由单节锂电配合TPS7A4701供电,实在最低的噪声水平,避免AC工频干扰。


       对于USB 界面这种设备,暂且不论是不是一种可靠的HIFI音源,但是在硬件上先优化到一定程度再来考虑外部配置,对于真正评判其声音是有正面效果的。不久我会将其与同样HDMI输出的SD数字转盘做对比,同级对话。
























树莓派互助群:694888176
op111op.taobao.com

13

主题

216

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2014-8-3
发表于 2019-8-7 14:21:15 来自手机 | 显示全部楼层
看上去挺有意思的,至起码不是xmos对吧
回复 支持 反对

使用道具 举报

954

主题

1万

帖子

18

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
18
注册时间
2012-8-14
发表于 2019-8-7 14:55:06 | 显示全部楼层
amanero方案比未优化的XMOS方案要好
Focal耳机
回复 支持 反对

使用道具 举报

13

主题

216

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2014-8-3
发表于 2019-8-7 15:25:03 来自手机 | 显示全部楼层
chenbincyber 发表于 2019-8-7 14:55
amanero方案比未优化的XMOS方案要好

甘问题,优化的xmos是叫int204吗?
回复 支持 反对

使用道具 举报

19

主题

1144

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2006-2-8
发表于 2019-8-7 15:29:29 | 显示全部楼层
就驅動的性能而言我覺得xmos比amanero好多了
回复 支持 反对

使用道具 举报

53

主题

942

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-8-7 16:24:14 | 显示全部楼层
chenbincyber 发表于 2019-8-7 14:55
amanero方案比未优化的XMOS方案要好

amanero优化余地是很大的,绝大部分人使用的都是普通版电路,然而这样已经比大部分的xmos要好声
树莓派互助群:694888176
op111op.taobao.com
回复 支持 反对

使用道具 举报

53

主题

942

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-8-8 16:53:02 | 显示全部楼层
darkfrank 发表于 2019-8-7 15:29
就驅動的性能而言我覺得xmos比amanero好多了

何以见得?
树莓派互助群:694888176
op111op.taobao.com
回复 支持 反对

使用道具 举报

23

主题

355

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-1-24
发表于 2019-8-8 21:09:30 | 显示全部楼层
这个可以更新官方最新固件吗
斑马线交流群:225114763
回复 支持 反对

使用道具 举报

13

主题

216

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2014-8-3
发表于 2019-8-8 22:39:10 来自手机 | 显示全部楼层
是sma输出?
回复 支持 反对

使用道具 举报

21

主题

854

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2017-9-11
发表于 2019-8-8 22:56:02 | 显示全部楼层
请教夜游人大神,振晶选用ocxo会比cchd957好嘛?
回复 支持 反对

使用道具 举报

53

主题

942

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-2-26
QQ
 楼主| 发表于 2019-8-9 13:02:02 来自手机 | 显示全部楼层
ttoonngg 发表于 2019-8-8 22:56
请教夜游人大神,振晶选用ocxo会比cchd957好嘛?

OCXO会更好,但还是要看你有没有通道能把OCXO输出的信号直接喂给DAC,其他渠道会劣化
回复 支持 反对

使用道具 举报
