[发烧理念] 关于PCHIFI很多烧友问升级主板OCXO恒温时钟问题

[复制链接]

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
发表于 2019-10-27 19:48:01 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我们都知道“抖动”一直是数字音频头疼问题也是音质劣化的主要根源之一,那么电脑主板芯片组(PCH) 1.png 的无源石英谐振器(无源晶振)升级成极高精度低相噪低抖动长稳的OCXO恒温时钟 2.png 是否真能提升音质或者改善声音呢? 答案是:肯定的,正面的!

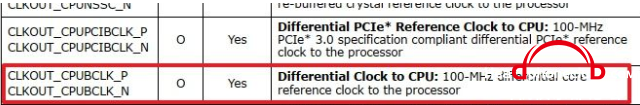

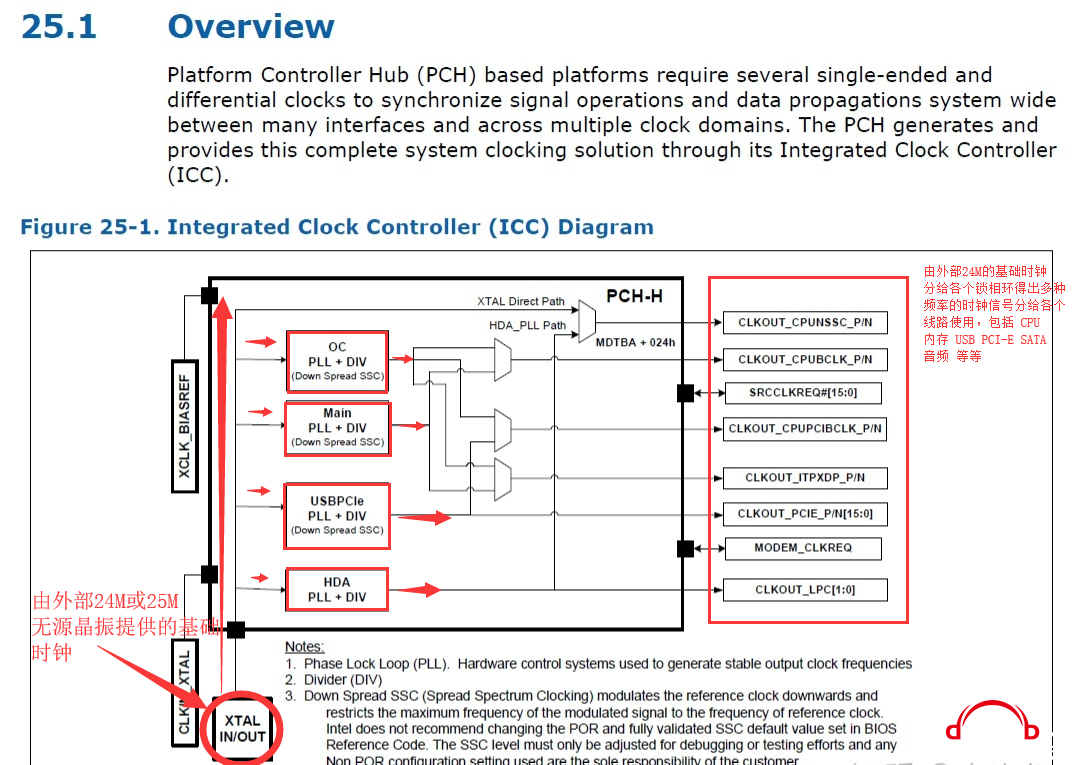

那么首先我们来看看英特尔的芯片组(PCH)手册 。
以Z170或Z270芯片组为例:

5.png 3.png 4.png 7.png
从以上英特尔芯片组手册中可以看到主板上 CPU 内存 USB PCI-E SATA 音频等时钟都是由这颗 10.png 外部24M无源晶振提供的基准时钟(24M参考时钟),然后经过芯片组(PCH-H)内部的PLL(锁相环)差分器分成多种频率的时钟信号输出给各个电路包括CPU 内存 USB PCI-E SATA 音频等等使用。

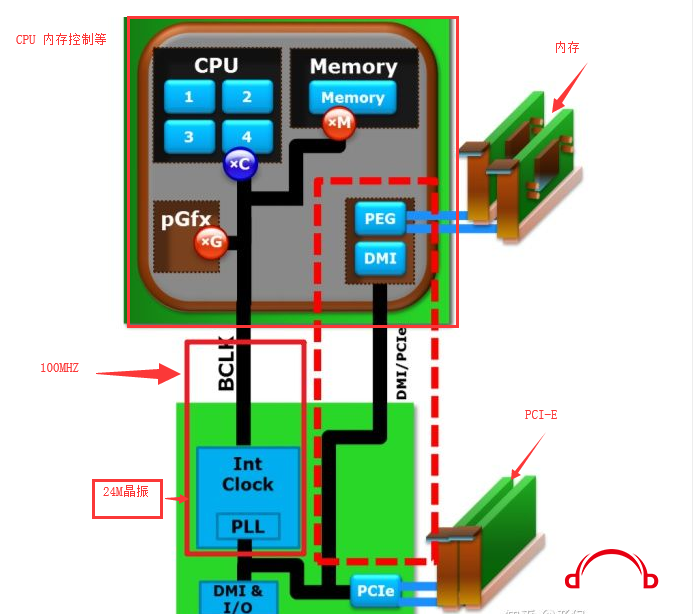

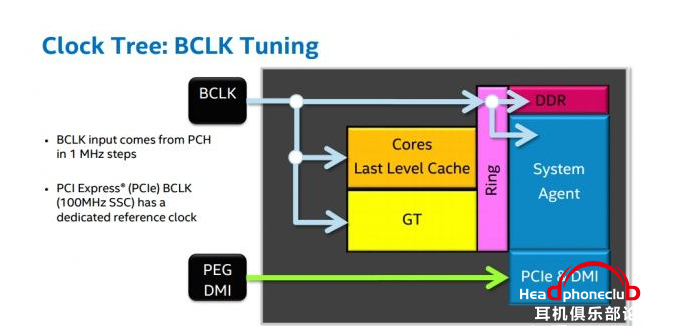

我们来看更抽象点的演示图:
9.png 6.png 8.png
这三张图片更能抽象看到主板CPU 内存 USB PCIE SATA AUDIO等时钟线路之间的关系 。
那么我们为什么要更换这颗外部24M的基准参考时钟的晶振呢?
由于这颗外部晶振是无源晶体,精度,稳定性等比较差,抖动大等,升级成极高精度,低相噪,低抖动,长稳的OCXO恒温时钟大幅度降低抖动,降低计算机错误率,从根源上提高音质或改善声音!
PS 由于第一次写 各位轻点拍砖!

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-11-17 12:43:59 | 显示全部楼层
欢迎热爱PCHIFI的烧友交流QQ群414932793
回复 支持 反对

使用道具 举报

13

主题

310

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2015-2-14
发表于 2019-10-27 20:38:29 来自手机 | 显示全部楼层
写的很好,赞一个
Focal耳机
回复 支持 反对

使用道具 举报

26

主题

1281

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2015-8-17
发表于 2019-10-27 20:59:50 来自手机 | 显示全部楼层
学习了,根据内部文档,icelake以后都是38.4mhz的
回复 支持 反对

使用道具 举报

8

主题

247

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2015-1-30
发表于 2019-10-27 21:00:46 | 显示全部楼层
一张Microsemi BC635/637可以完美解决的事情,为什么要瞎折腾这么搞呢
回复 支持 反对

使用道具 举报

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-10-27 21:09:03 | 显示全部楼层
BG5CJT 发表于 2019-10-27 21:00
一张Microsemi BC635/637可以完美解决的事情,为什么要瞎折腾这么搞呢

新主板都集成在芯片组里啦,以前的老主板不是!
回复 支持 反对

使用道具 举报

261

主题

8963

帖子

28

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
28
注册时间
2014-5-29
发表于 2019-10-27 21:20:56 | 显示全部楼层
OCXO究竟是放在主板上好还是界面上好,还是两个地方都要有?
回复 支持 反对

使用道具 举报

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-10-27 21:22:35 | 显示全部楼层
dfying 发表于 2019-10-27 21:20
OCXO究竟是放在主板上好还是界面上好,还是两个地方都要有?

预算有限的情况下 主板上比较好
回复 支持 反对

使用道具 举报

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-10-27 22:17:15 | 显示全部楼层
rander 发表于 2019-10-27 20:59
学习了,根据内部文档,icelake以后都是38.4mhz的

嗯 希望对您有帮助
回复 支持 反对

使用道具 举报

0

主题

47

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2017-9-1
发表于 2019-10-28 08:59:05 | 显示全部楼层
晶振模块是否能改进实现独立供电,有没有改装实例,以及评测或者淘宝链接。。你这个块主板是由一粒晶振然后通过PLL来供给不同系统使用,查了下一些老的主板各个独立晶振嘛,怎么办
回复 支持 反对

使用道具 举报

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-10-28 10:49:58 | 显示全部楼层
kof2000cz 发表于 2019-10-28 08:59
晶振模块是否能改进实现独立供电,有没有改装实例,以及评测或者淘宝链接。。你这个块主板是由一粒晶振然后 ...

时钟模块独立供电比较好,这种时钟模块适合集成在芯片组里的新主板,老主板不合适!
回复 支持 反对

使用道具 举报

22

主题

286

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2009-1-23
发表于 2019-10-28 14:15:46 | 显示全部楼层
把主板放在后面,感觉首先重要得是PCI 转USB那张卡,然后是界面,如果这两没换,换主板,有啥毛用啊。
回复 支持 反对

使用道具 举报

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-10-28 14:42:27 | 显示全部楼层
massage 发表于 2019-10-28 14:15
把主板放在后面,感觉首先重要得是PCI 转USB那张卡,然后是界面,如果这两没换,换主板,有啥毛用啊。

个人改时钟后,都不用独立的USB卡,如果PC太差的话就需要独立的USB扩展卡
回复 支持 反对

使用道具 举报

144

主题

4492

帖子

30

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
30
注册时间
2011-8-17
发表于 2019-10-28 15:15:42 | 显示全部楼层
pch的晶振给cpu的我记得好像是个pg信号吧。
要是用上主板直出的usb或者sata的话,改一下估计有改善,就是太折腾了,另外现在好一些的主板pch的那颗贴片晶极小,也不太好操作。
玩的开心
回复 支持 反对

使用道具 举报

4

主题

74

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
 楼主| 发表于 2019-10-28 15:40:51 | 显示全部楼层
wangyonc 发表于 2019-10-28 15:15
pch的晶振给cpu的我记得好像是个pg信号吧。
要是用上主板直出的usb或者sata的话,改一下估计有改善,就是 ...

是的,有改善,华擎比较常用4脚的贴片无源晶振,这个拆焊要仔细些,以免损坏PCB板上的焊点,不过也挺容易的,直接给晶振上面加锡预热融化后就可以直接用镊子取下了比拆2脚的还要简单容易!
回复 支持 反对

使用道具 举报

22

主题

286

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2009-1-23
发表于 2019-10-28 16:18:37 | 显示全部楼层
1920964677 发表于 2019-10-28 14:42
个人改时钟后,都不用独立的USB卡,如果PC太差的话就需要独立的USB扩展卡

独立得卡还能解决供电得问题,你可以试试ELEMENT H,改OXCO,外置拿个超级电容供电,再来探讨要不要独立USB卡得问题,那卡就缺个好晶振
