[耳放] BRIO H.A.

[复制链接]

168

主题

5466

帖子

42

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
42
注册时间
2009-5-22
发表于 2019-10-28 16:41:36 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
1,BRIO HA是一台高推力耳放:
18W每声道 @32Ω负载;
13W每声道 @50Ω负载;
2.65W每声道 @300Ω负载;
左右各100瓦O型变压器,总共200瓦变压器供电;
每通道8对安森美输出晶体管,总共64颗输出晶体管;
2,不同于一些力大声粗的大推力耳放,BRIO HA有着细致的音色和感情表现力,有着顶级晶体管耳放应有的透明度和细节表现力,不光可以驱动各类平板耳机、高阻耳机,也可以细腻、无底噪地驱动各类高灵敏度低阻抗耳机,例如24Ω,105dB/mW的天龙D9200。

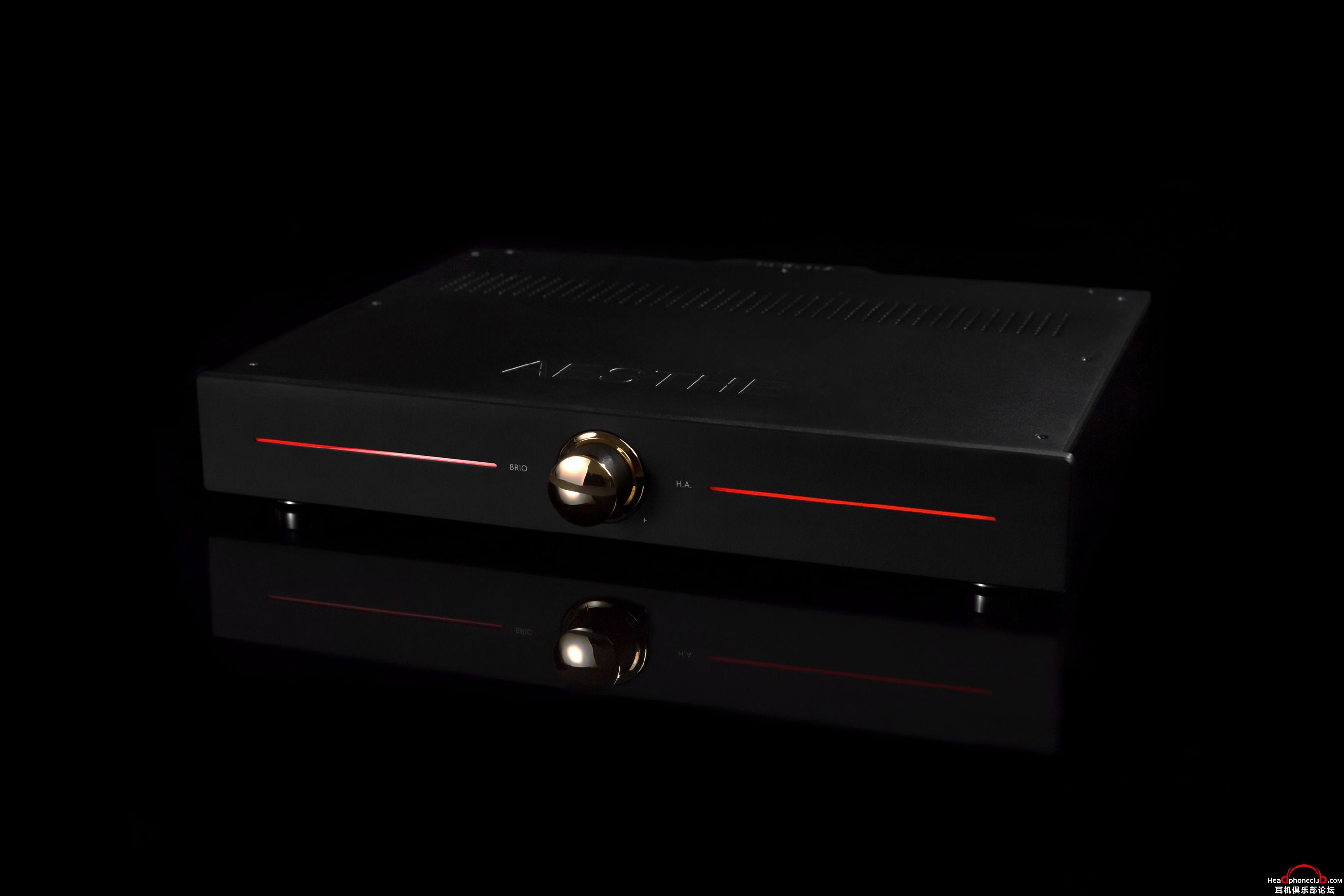

300k 立体图.jpg
3,BRIO HA是一台高度自由的耳放,它不会教育人“正确听音观”,而是给人自由:

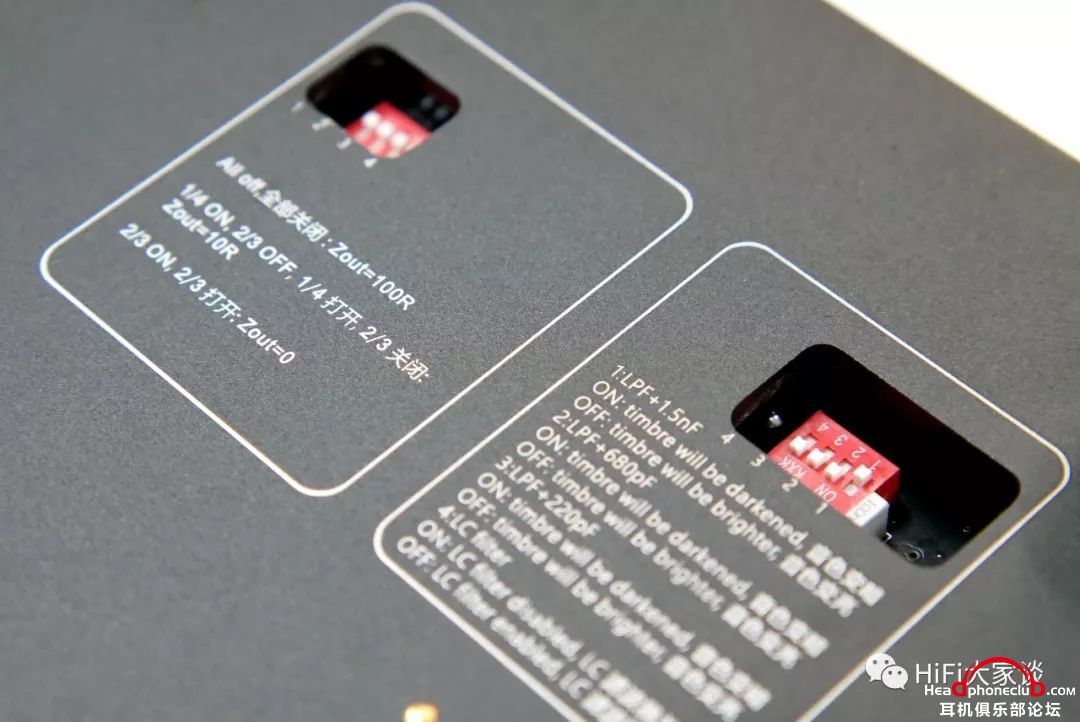

1,BRIO HA可以调整高频亮度,从亮到暗一共四级可调。
2,BRIO HA有胆机输出变压器失真模拟电路,打开后声音会更温暖、润泽。
3,BRIO HA输出内阻0-10-100欧可调,低内阻输出时控制力更强,高内阻输出时声音更柔和内敛。
关闭所有音色调整开关,BRIO HA就是一台中性细腻,同时驱动力巨大的耳机放大器。
极高的自由度,让BRIO HA有着非常广泛的适应性,可以搭配各种不同风格的音源、耳机、周边,适合同时拥有数支不同耳机的玩家。
4,BRIO HA拥有多种输入和输出:
XLR输入,RCA输入;
3pin XLR输出,4pin XLR输出,2x6.35mm单端耳机输出,RCA输出

5,BRIO HA两颗100瓦O型变压器占据了机箱前方大量内部空间,为了优化电路板走线布局,避免变压器干扰,BRIO HA所有输入输出端子都放置在机箱背面。这样做虽然会让操作略有不便,但是为了声音、为了走线尽可能的短,这都是值得的。

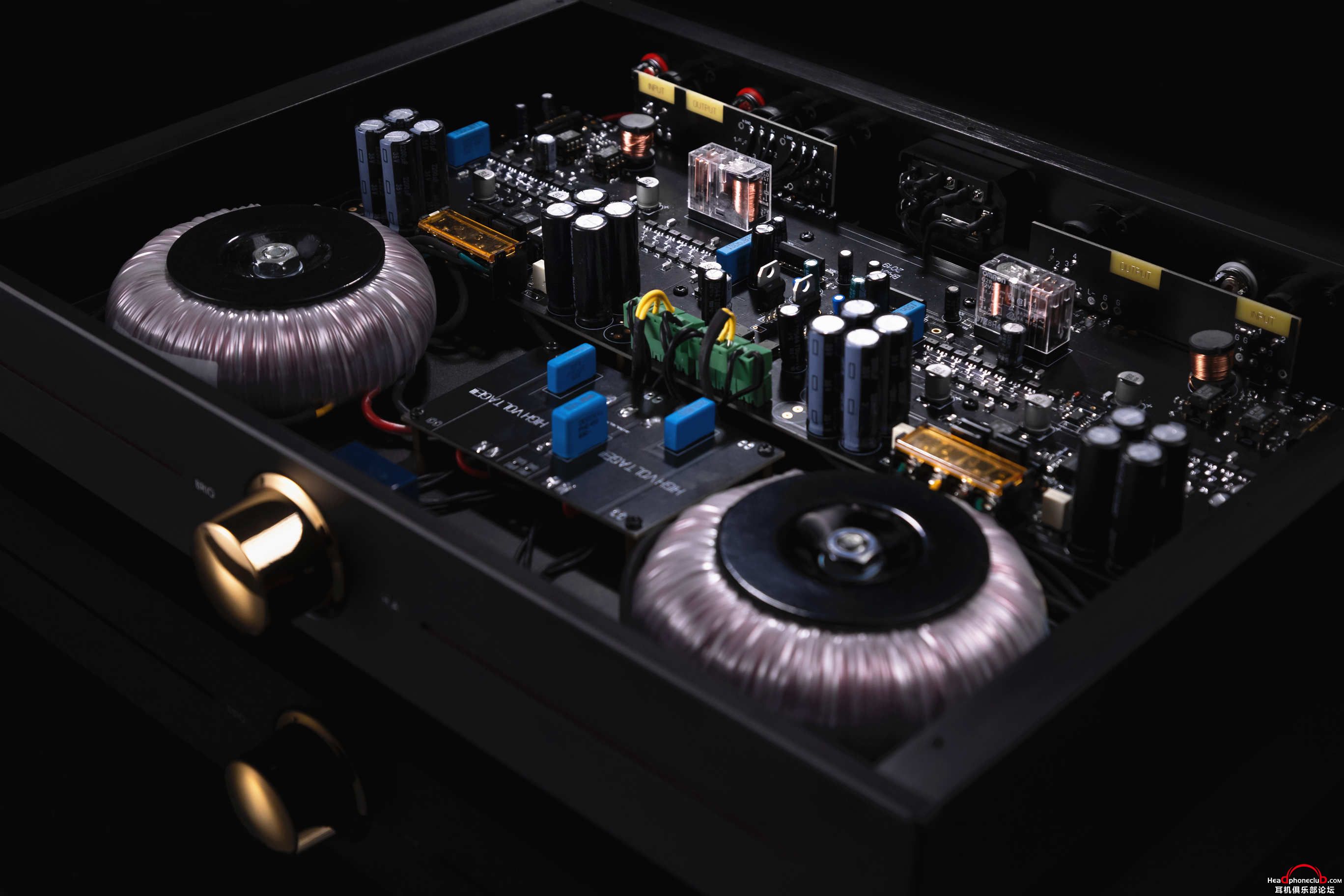

300k 内部图.jpg


回复

使用道具 举报

42

主题

1915

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2011-4-1
发表于 2019-10-28 20:21:13 | 显示全部楼层
北京哪能听到

点评

搜索“HiFi屋”  发表于 2019-10-28 21:44
回复 支持 反对

使用道具 举报

614

主题

9196

帖子

170

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
170
注册时间
2010-2-23

积极参与奖影音发烧友

发表于 2019-10-28 20:58:57 | 显示全部楼层
楼主设计的?
回复 支持 反对

使用道具 举报

43

主题

1163

帖子

23

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
23
注册时间
2013-1-14
发表于 2019-10-28 21:22:59 | 显示全部楼层
那个调的地方在机器底部,然后耳机口在背面……这样调起来也太麻烦了吧……

点评

避免新手开机调整出问题,当然布线肯定是重要原因  发表于 2019-10-29 14:15
回复 支持 反对

使用道具 举报

54

主题

1835

帖子

41

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
41
注册时间
2014-4-10
发表于 2019-10-28 21:37:33 | 显示全部楼层
围观,等听感~
播客 声波飞行员
apple podcast / 小宇宙 / 网易云音乐
回复 支持 反对

使用道具 举报

168

主题

5466

帖子

42

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
42
注册时间
2009-5-22
 楼主| 发表于 2019-10-28 21:44:25 | 显示全部楼层

当您看到一个二房外观很清奇,脑回路和正常人有点不同,没错那就是我设计的
回复 支持 反对

使用道具 举报

54

主题

1835

帖子

41

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
41
注册时间
2014-4-10
发表于 2019-10-28 21:46:39 | 显示全部楼层
woodear 发表于 2019-10-28 21:44
当您看到一个二房外观很清奇,脑回路和正常人有点不同,没错那就是我设计的

等待下一个耳机插口在底板上的产品~
播客 声波飞行员
apple podcast / 小宇宙 / 网易云音乐
回复 支持 1 反对 0

使用道具 举报

168

主题

5466

帖子

42

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
42
注册时间
2009-5-22
 楼主| 发表于 2019-10-28 21:51:35 | 显示全部楼层
孟获 发表于 2019-10-28 21:46
等待下一个耳机插口在底板上的产品~

电源插底板的产品倒是见过
回复 支持 反对

使用道具 举报

22

主题

699

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2016-7-15
发表于 2019-10-28 22:48:14 | 显示全部楼层
外观和内部做工看起来还可以啊
回复 支持 反对

使用道具 举报

10

主题

2119

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-6-11
发表于 2019-10-29 08:57:19 | 显示全部楼层
耳机插口在后面不太方便呀
回复 支持 反对

使用道具 举报

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
发表于 2019-10-29 09:03:54 来自手机 | 显示全部楼层
8对什么管呀,小功率?

点评

安森美的50V 3A sot89封装中功率管  发表于 2019-10-29 14:25
回复 支持 反对

使用道具 举报

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
发表于 2019-10-29 09:09:36 来自手机 | 显示全部楼层
电位器在前面,不就是输入也从变压器经过了么,为何不放在后面而通过延长杆控制。
另外,输出线走到前面比输入走到前面要小影响很多吧

点评

电位器不需要承受多大的功率,即使用10K电位器接平衡4伏输出,电位器承受的最大功率也只有0.4毫瓦。  发表于 2019-10-30 16:07
还真是分流式呀,用普通电位器做分流,承受的功率相对有限,尽量让音量打到底比较好  发表于 2019-10-29 15:07
1,电位器接法是分流式,在前面板正中间,离牛有一段距离,如果前面还装插接件的话,就必须靠牛很近。 2,用延长杆的话,电位器手感不好,旋钮松垮垮的  发表于 2019-10-29 14:34
回复 支持 反对

使用道具 举报

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
发表于 2019-10-29 09:24:54 来自手机 | 显示全部楼层
再问个问题,放大部分是分立的还是运放?

点评

高电压运放,加上平衡输出电压翻倍,功率比正常运放机大不少  发表于 2019-10-29 14:35
回复 支持 反对

使用道具 举报

53

主题

738

帖子

10

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
10
注册时间
2017-7-17
QQ
发表于 2019-10-29 13:44:59 | 显示全部楼层
现在支持试听吗?有兴趣
回复 支持 反对

使用道具 举报

26

主题

851

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2014-11-28
发表于 2019-10-29 13:52:33 | 显示全部楼层
有想法,动脑筋了
