[耳放] 搞了有趣的个小功放兼耳放

[复制链接]

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
发表于 2019-12-9 23:27:09 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 HYQID 于 2019-12-10 09:44 编辑

DIY的破东西,因为是个大学生住宿舍,又想整个小无源音箱听听,但又要不错的耳放给耳机用,就搞了这个东西,双25V变压器供电大概有8欧40多W单声道输出功率。输出为单端,不用拿到耳机就改个平衡,适应性好的多,以运放为主体作输入和放大,配以分立输出级并纳入负反馈大环路内,静态电流适度让当耳放时保证为甲类又不太热;运放为普通运放,以NE5532为例,一般供电情况比如±15V,最大正常输出就到12V差不多了,大概8VRMS,这时THD也挺大的了,完全不能满足需求,要按某些计算,耳机都不完全够用。但可以采用浮动供电,让供电以一定比例随输出电压浮动,MBL就有一台后级用的这设计,它所用的运放本身就是很高电压的型号,记得是支持正负50V,通过简易的浮动供电电路让电压跟着输出电压以小于1的比例走,运放的供电电压接近整流滤波电压时,输出电压与电源电压的差值恰好差不多到最小,很好地压榨了运放的输出能力,标称能到120W8欧。

浮动供电对性能肯定是有影响的,而且我也不想搞个要配特定运放的电路,所以整了现在这种类似G类的浮动供电电路,在输出低于一定值则为稳定供电,高于那个值为比例接近1的浮动供电,保证了耳放状态为稳定供电性能指标好,功放状态浮动,性能略差些。经过电脑模拟和实物测量,可行。其间也放过烟花,有的是自己失误,但更多得赖淘宝,假货元件真的多,无牌做假什么的就算了,假得不能用都那么多,怕了怕了,买这些东西不上RS MOUSER至少得上天猫啊!

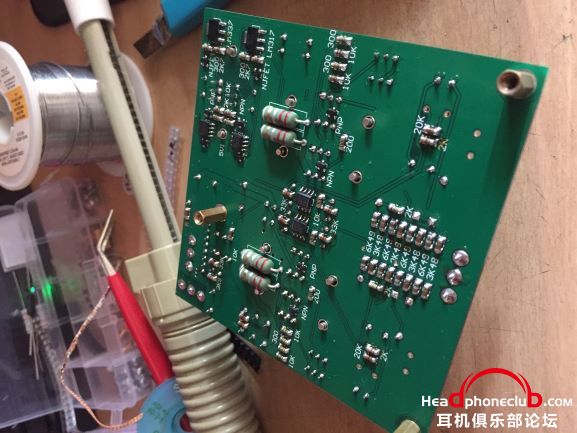

上几张破图,用了不少贴片,我在另一个贴说插件更好但在金钱面前还是很诚实的,用贴片能在10*10cm板子(小于等于这个是优惠价,稍大尺寸打板价格就增几倍)里塞下稳压、左右声道还带保护电路和大电流继电器,插件不存在的。

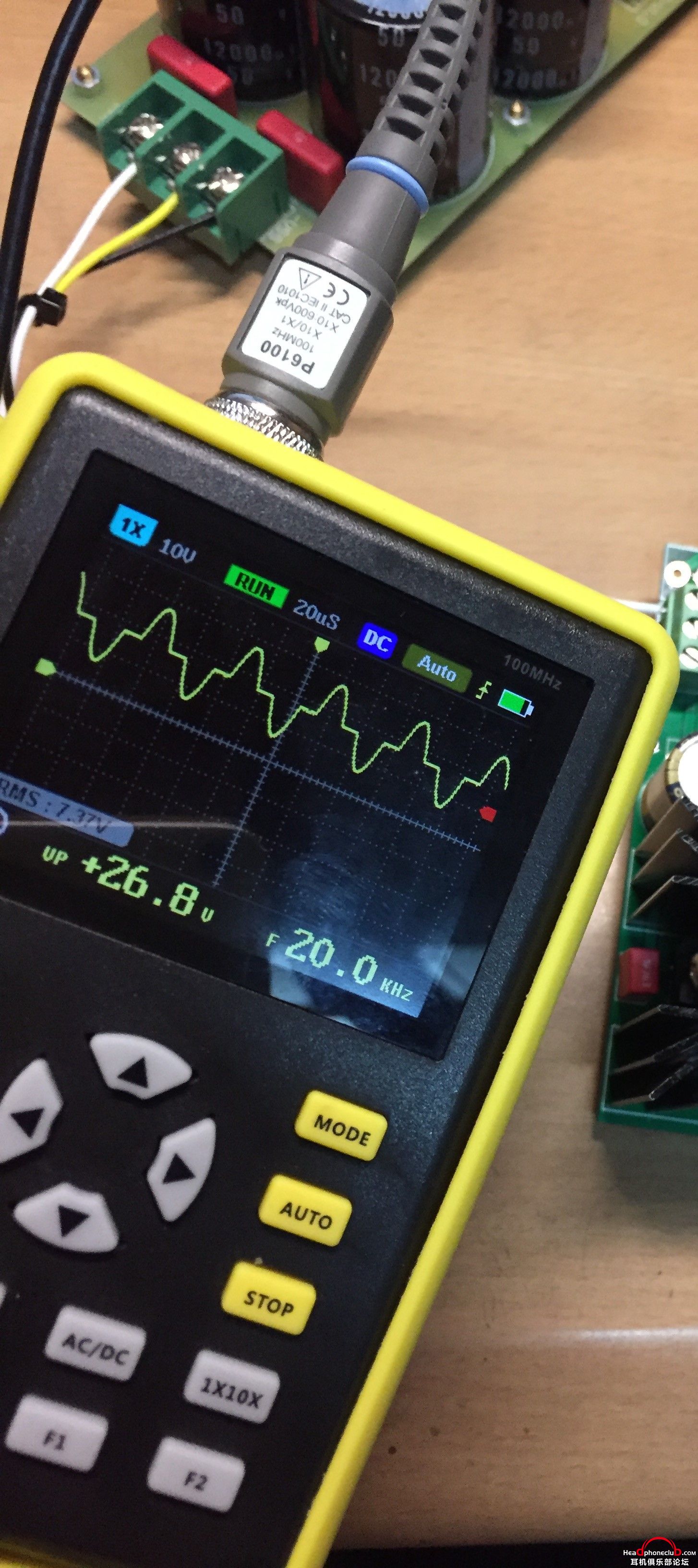

最后一张是运放输出电压有效值大于设置的阈值时,运放的供电波形。
1.jpg 2.jpg
回复

使用道具 举报

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
 楼主| 发表于 2019-12-10 00:26:23 来自手机 | 显示全部楼层
因为放大电路输入级晶体管有寄生电容,其与输入的电阻比如电位器组成滤波网络,而该电容大多有一定电压系数,导致输入级晶体管接受的信号本身就是失真信号,基本是电阻越大失真越大
运放和很多分立电路都是差分输入,对于开环放大倍数很大的来说,决定因素是正负端的电阻差,数千欧一般已经影响明显,因为耳放一般都要加个电位器,这会是个让知道的人很烦的问题,实际影响多大得按不同情况看。
我这为了防止这个问题用了双反相来做输入,理论上没有这个问题了,只是输入电阻减小,底噪数字增大点,但和电位器带来的问题比等于没有。
据我所知市面上也有一种专门的解决了这问题的运放,但我不想用专门的运放,何况这运放的参数没啥吸引力。
回复 支持 反对

使用道具 举报

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
 楼主| 发表于 2019-12-10 00:38:16 来自手机 | 显示全部楼层
本帖最后由 HYQID 于 2019-12-10 00:48 编辑

之前看到ifi的直流电源说用了军工科技,用反相来抵消输出纹波,给的数据也吓人。怀疑就是搞了个运放做负反馈。我这放的总稳压用的是改进过的krell ksa5原版电源,原版要比伟良版的复杂不少,主要就是加了运放做负反馈及给基准电压加了个恒流电路,而我改进的地方是加强了给基准稳压管供流的恒流部分,据模拟,纹波要低得多记得是上百倍,当然原版就很低的了,而实际上怎样我没那么好的设备测。不把总电源直接做成浮动是因为模拟着加个达林顿在环路内会自激的样子,也不知是不是软件本身算法的问题,因为发现有不少情况软件就变得没吃饭一样。
回复 支持 反对

使用道具 举报

3

主题

822

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2017-9-30
 楼主| 发表于 2019-12-10 00:38:27 来自手机 | 显示全部楼层
本帖最后由 HYQID 于 2019-12-10 20:00 编辑

大佬们有啥放桌面的小无源音箱推荐吗
