年初一闲的无聊，把TASCAM MH40MK2做了加固

惊鸿飞雪

交易区新帖推荐

年初一闲的无聊，无法旅游，在家里把TASCAM MH40MK2做了加固。
加固——军用术语，对普通的民用器材，做磁屏蔽，加强电源，防震等等工程，以达到严苛的使用环境下超常运行。

TASCAM MH40MK2一代名机，据说新机万元以上，广播级的耳放，
初步试听下来，声音比较TASCAM DA60MK2直推HD600,声音明显更加扎实，细节和定位好一些些。

论坛也有朋友改进，四个耳机输出口，改成平衡的话肯定大有进步，但是，我是不懂电路的，不会动电路。

于是，用惯常的手段，加强磁屏蔽，用到铜箔和金属编织屏蔽胶带。

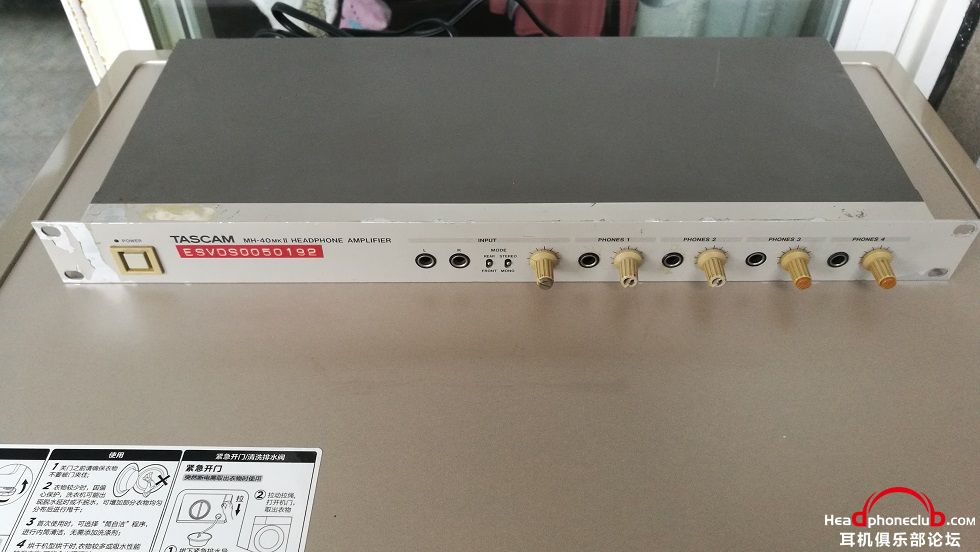

我的机器成色一般般，有些掉漆，好在我不以貌取人。

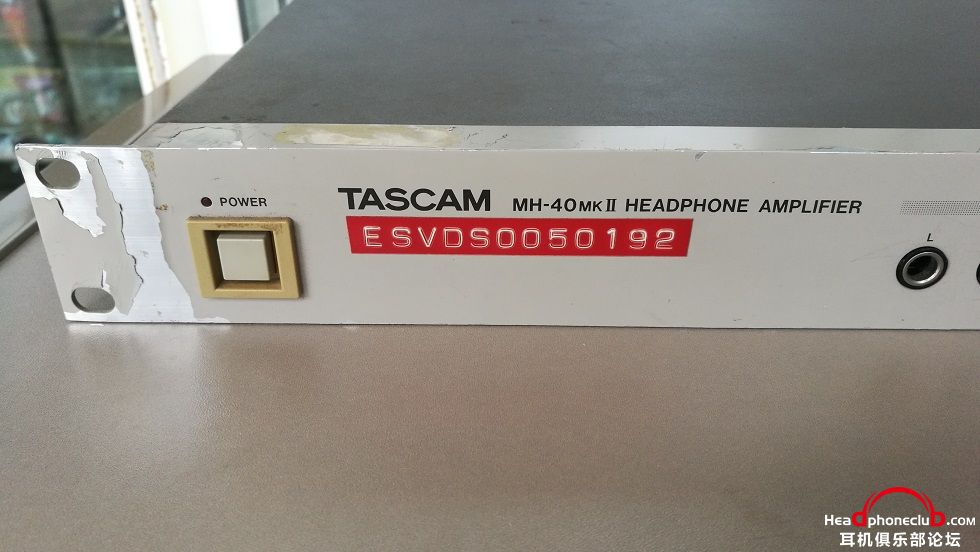

红色的标签，说明原来服役的单位，应该不是国内的。飘扬过海来的。

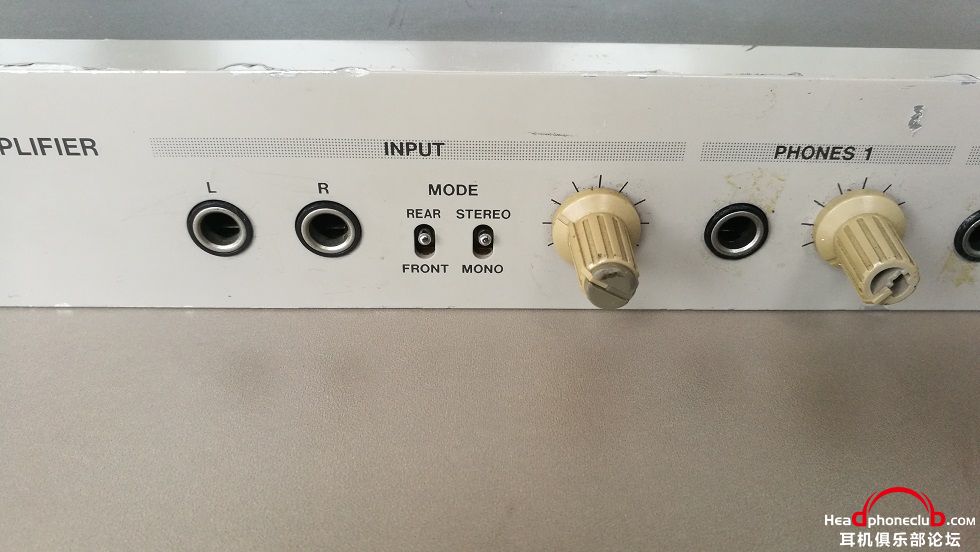

前置输入，有人说平衡入，查了厂家网页，也应该是非平衡入的。（机器里有一些电路没有原件，说明，厂家可能有平衡入的计划）

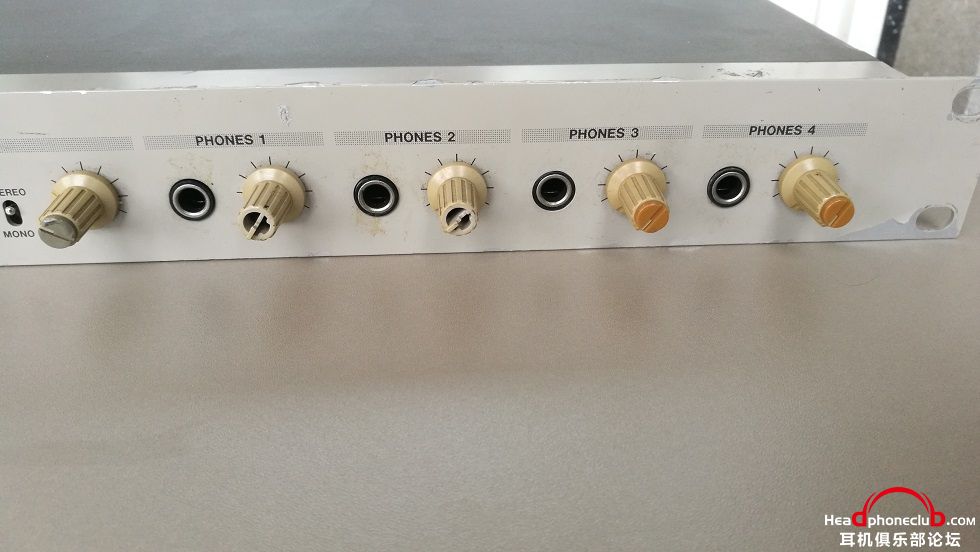

四个耳机输出口，旋钮也有破损，待有空，市场上找几个代用的。

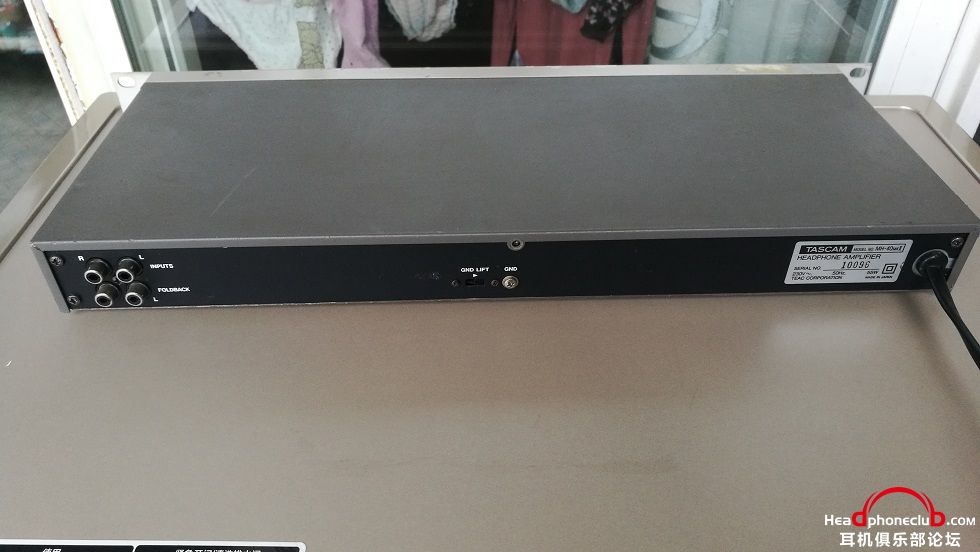

后面很简洁，接地端，输入和级联输出。理论上，可以无穷多级联，输出供更多的耳机使用。
这个机器号称专门针对森海HD600优化，推力非常大，适合大食量的耳机。

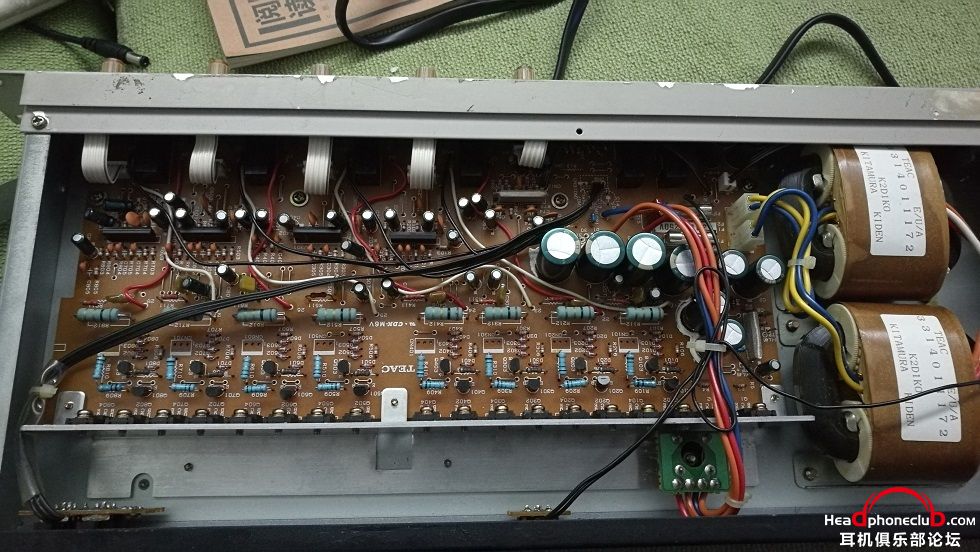

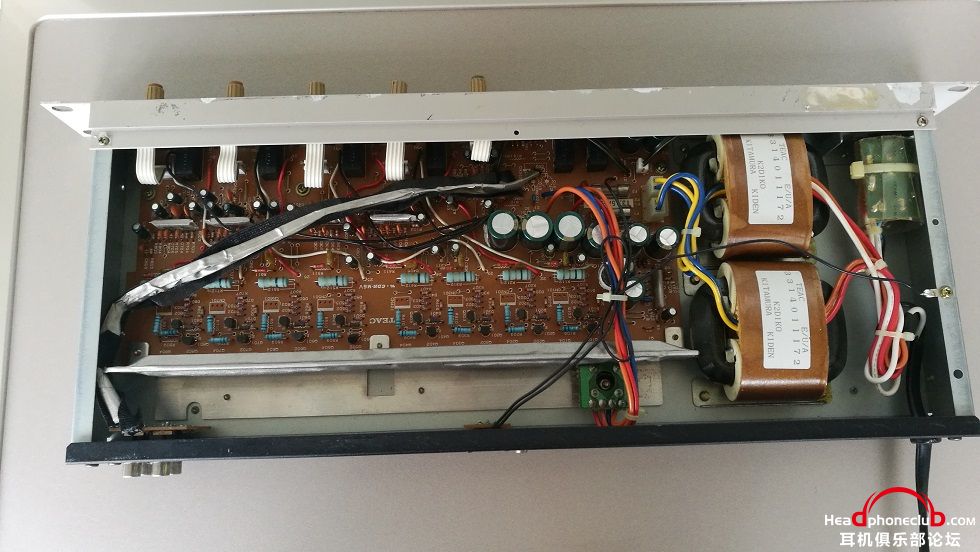

内部简洁而不简单。三菱M5218运放，颇受好评的运放。暂时没有换他的念头。以前玩V-CAN耳放，换了运放，很恶声。

运放，日本专用的单列直插M5218运放。

中功率对管，希望是公司经过筛选的。（要么某日，买几百个自己筛选，再装上？但市场上都是良莠不齐的货啊）

这组线是桥堆专用，应该安装桥堆的位置太靠近电容，
又考虑广播级器材，一通电，就不关电源的，一用好几年的。
所以将桥堆单独放到铝片那里散热了。保证使用寿命。

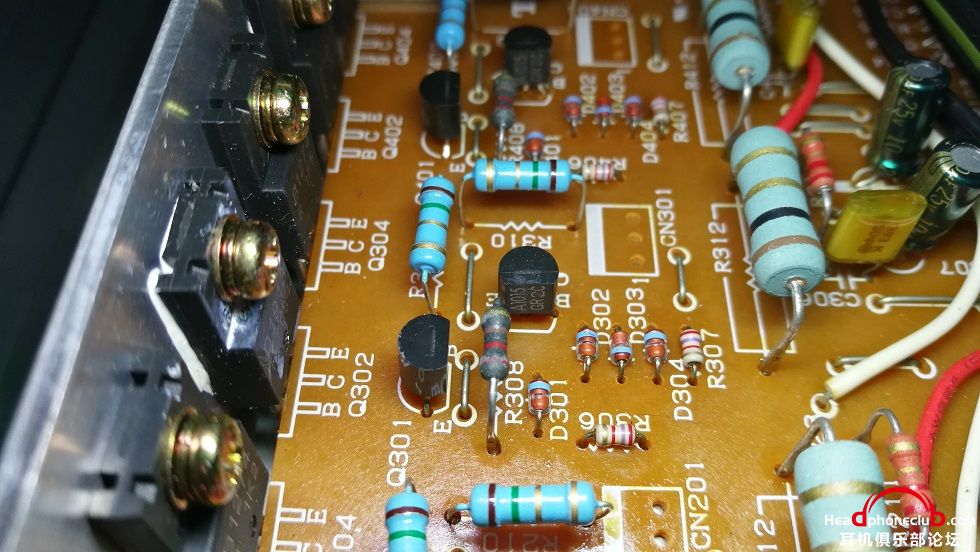

小三级管

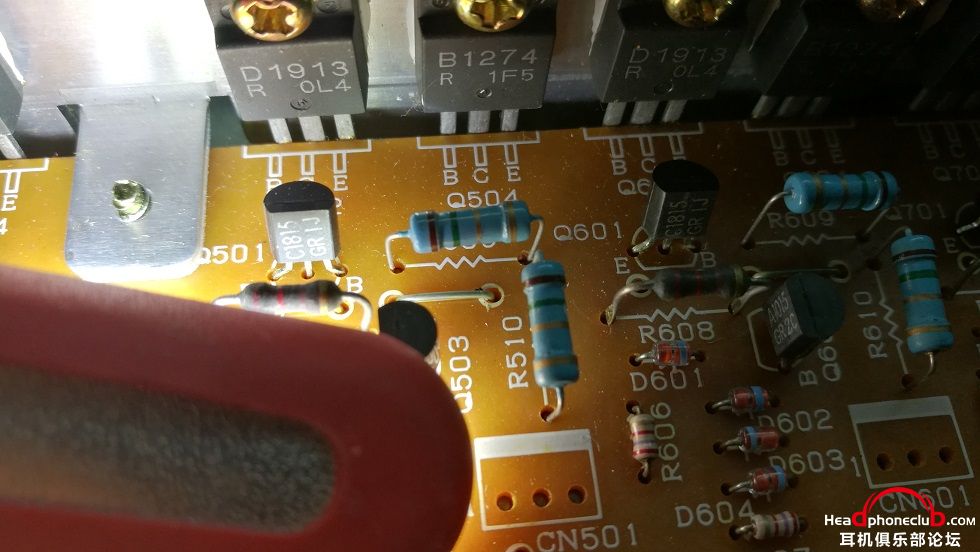

小三极管的型号。

1U的机器，很薄的一条，变压器只能这样两个了。

主角上场，粘性的铜箔和金属编织屏蔽胶带。

先将中功率管包起来，很完美。
人们常说金封管音质好，一方面内核好，一方面是金属封装，屏蔽好。

细看看。

整体看，那些运放，也用胶带做了屏蔽。

横贯电路板上方，有一根是信号输入的线缆，这个必须屏蔽了才好。

下面还用绝缘胶带。防止短路的什么。

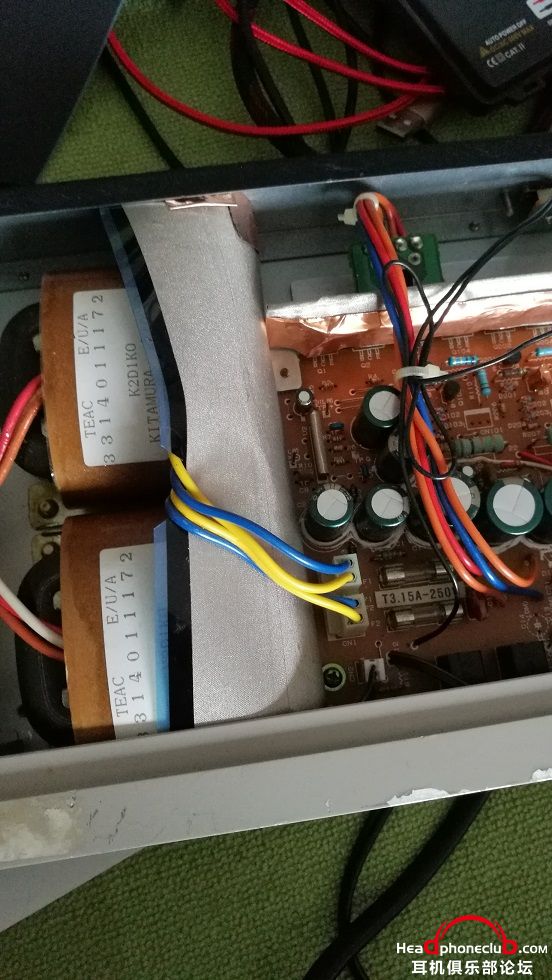

准备对变压器隔离，用这个来分割变压器仓和电路仓。

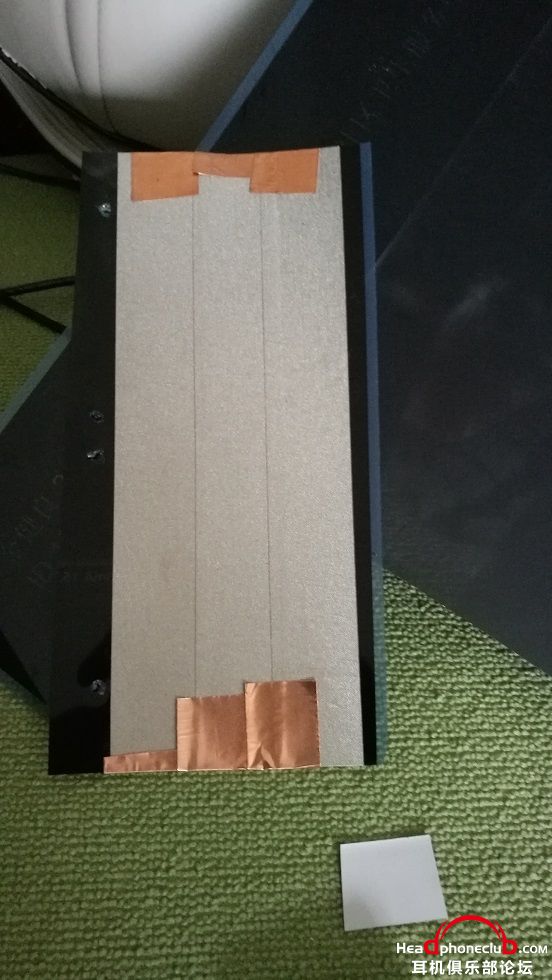

用的是医学影像胶片，贴铜箔和屏蔽胶带。

这个样子的。
小孔是垫于变压器下方，固定用。

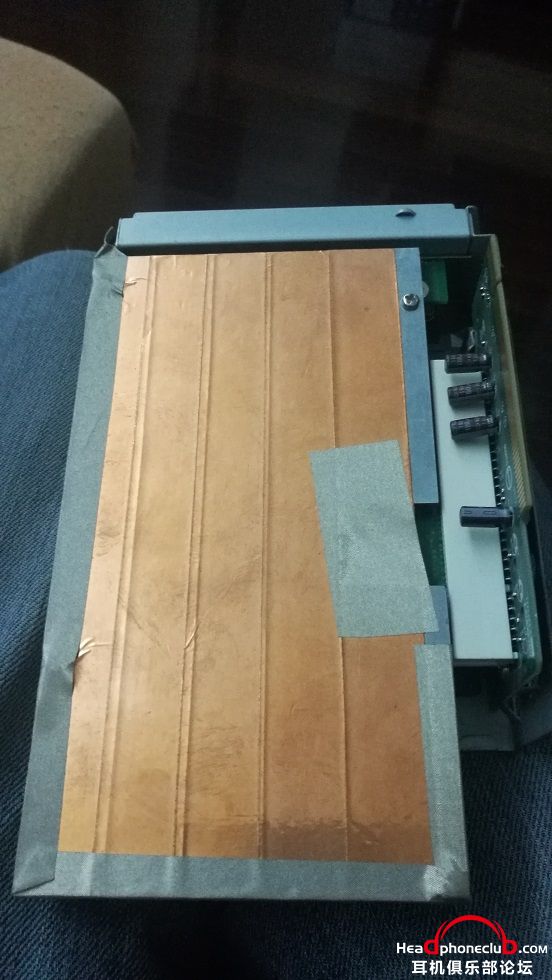

固定了这样子的。

屏蔽的挺好的。


顺便中功率管，小功率管，也加铜箔屏蔽一下。

使用效果，有进步。大家可以试试。
几十块钱，加上一些功夫，有效果的。

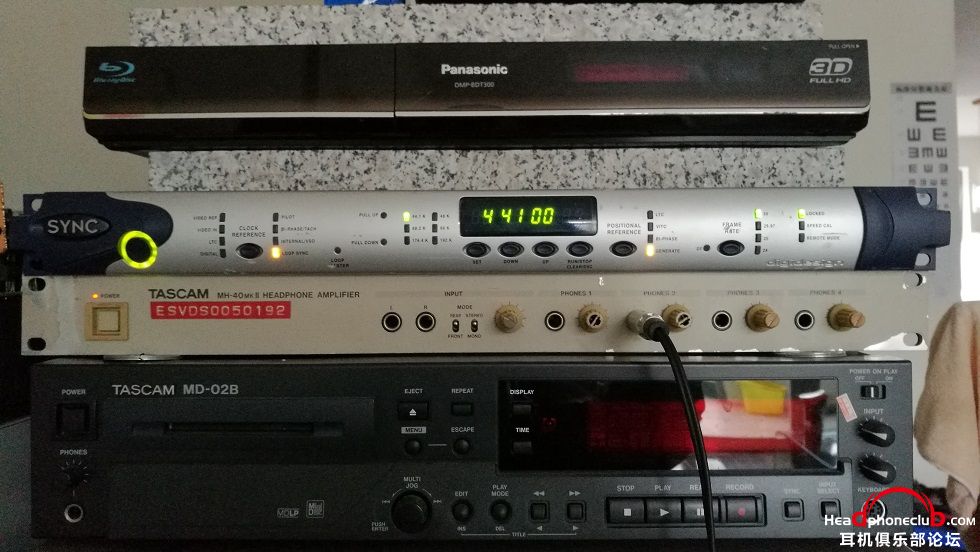

TASCAM DA60MK2也是值得表扬的，效果非常好的机器。作为解码水准很高。

有些朋友可能有疑问，建议大家试试看，毕竟是无损的，没效果，你撕掉屏蔽层就可以了。

惊鸿飞雪

加了屏蔽后的效果，类似于你原来有100度的近视，然后戴上眼镜。
一切都清晰一些，
是好是坏，各人有不同的感受吧。

yxfoo

强 自己动手丰衣足食

七把剑

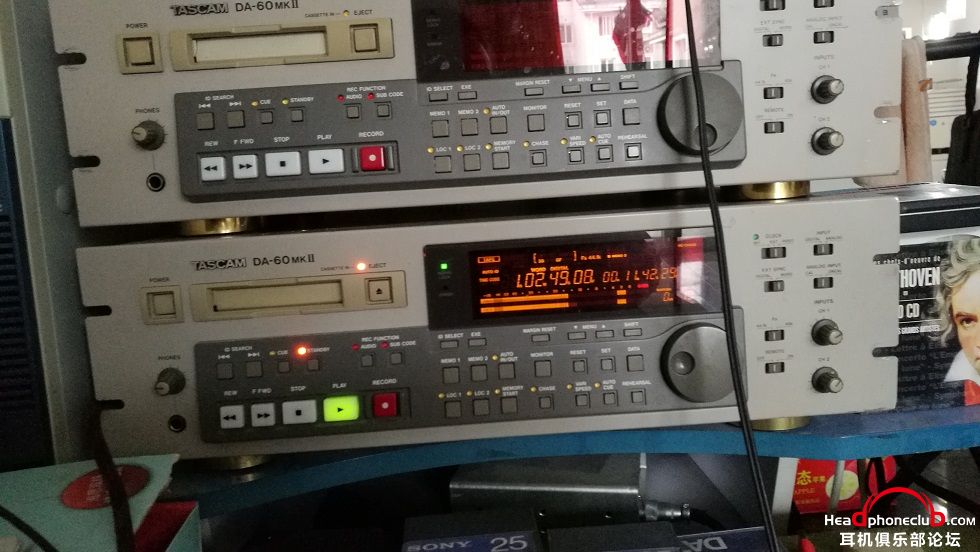

楼主居然有两台DA60 MK2

spitz

咋不给da60搞搞屏蔽

惊鸿飞雪

spitz 发表于 2020-1-28 13:27
咋不给da60搞搞屏蔽

还真做过的。每块芯片都贴了铜箔。
学习的是先锋高端家用音响，如CD机，都贴铜箔，甚至电容都贴铜箔，机器外壳内部也都镀了铜。



电源仓都做了屏蔽，
电源仓这些芯片做屏蔽改进不大，
另外的解码编码电路板，控制电路板，时钟电路板，都做了这样的屏蔽。
不改电路，就做屏蔽，DA60MK2声音更加细腻一些，少一些粗犷。

惊鸿飞雪

七把剑 发表于 2020-1-28 11:19
楼主居然有两台DA60 MK2

有点露富了。
原来有一台机芯不好，买了一台也是机芯不好的想做配件。

后来，
后来运气太好了，
两台机器都自己鼓捣好了。

耀眼的阳光

tascam党，哈哈，我以前也是！现在还有一台磁带机在用，这磁带机带前级功能十分的有意思。

惊鸿飞雪

耀眼的阳光 发表于 2020-1-28 14:24
tascam党，哈哈，我以前也是！现在还有一台磁带机在用，这磁带机带前级功能十分的有意思。

这个机器时钟板，编码解码板，控制板，都抽拉式的，十分专业。

我弄了两块解码板，一块DA60的，用AD1865芯片，一块DA60MK2，用PCM1702，可以换来换去听，风格略有点差异，都很好听。

飞行猪

不到天花板不摆休  加油。 Avid音质啥水平？ 60加了能拔高吗

惊鸿飞雪

飞行猪 发表于 2020-1-30 04:40
不到天花板不摆休  加油。 Avid音质啥水平？ 60加了能拔高吗

加时钟上升一点点，声音扎实一些些。

然后60输出时钟，输入到声卡，进步非常大。

声卡是法国追梦的VX222V2，进入时钟和不用时钟差别非常大。没有时钟，和板载声卡差不多，加了时钟进去，声音就有点专业级了。

追梦的VX222V2没有时钟，平衡数字输出，比fostex fr2差，加了时钟比fostex fr2略好。

fostex fr2做转盘，平衡数字输出，素质比我所有CD好，就是用起来比较麻烦，只能播wav格式，一次只能播一个文件。

我的数播的电脑，很低档，只有win7和Foobar2000，其他什么文件全部删除，杀毒软件都没有，不联网，一个固态硬盘装系统，一个机械盘装音源。

我想破脑袋都不明白，别人的数播电脑，还要会玩游戏。

惊鸿飞雪

飞行猪 发表于 2020-1-30 04:40
不到天花板不摆休  加油。 Avid音质啥水平？ 60加了能拔高吗

爱好做屏蔽的我，也不会放过内置声卡的
包得像一个荷包
声卡两面是铁板
原配声卡也是有铁板的，

上面


还加上彩虹糖，电容阵列，有正面的作用的。

一起玩

屏蔽接地怎么处理的？

惊鸿飞雪

一起玩 发表于 2020-2-1 16:54
屏蔽接地怎么处理的？

因为看先锋高端机也没有接地，所以没有接地。

那天全部接地了，看看会不会进步。

一起玩

屏蔽不接地？这不科学啊
