【】串联or并联？空开的火线问题，请有经验的朋友详说下~~~~~~

懂都不懂

交易区新帖推荐

要装新房了，也准备认真搞下专线

一直以来，家居的空开火线，貌似都是串联的

但是，这种串联用在专线上似乎有问题

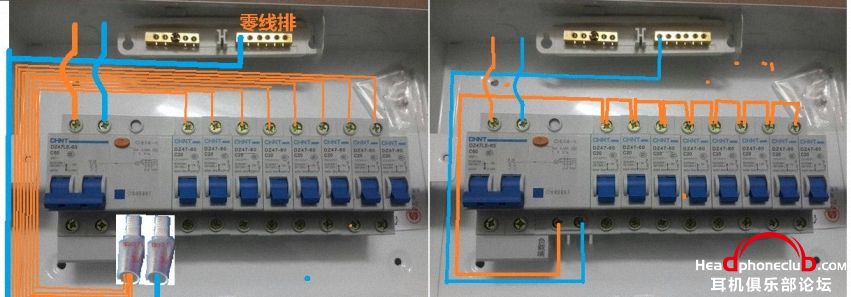

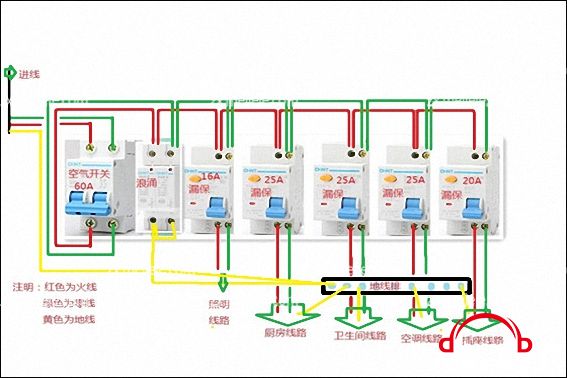

图中，左边和右边都是串联的，中间是并联的

串联，相信各家打开自己的家居电箱几乎都是这样

不知道这种串联火线用在专线上和并联相比优劣在哪里

我感觉并联应该会更好，最大限度减少线路之间的干扰

但是，如果火线并联，这总空开的出线孔应该没有空间容下2根以上的火线

我也不懂，特来请教下有经验、有相关知识的朋友

谢谢


另：我准备从楼层电井的电表拉一路总线入户，经总空开，分出4路，经各自的漏保，2路2.5平方、1路4平方、1路6平方
       总的想法是，音源和功放分开、数字和模拟分开、小功率和大功率分开
       现阶段 “书架箱+合并功放” 各用1路2.5平方的
       以后，换落地箱了，就音源用1路2.5平方、合并功放用1路4平方
       再以后，换成前后级了，就音源用1路2.5平方、前级用1路2.5平方、后级用1路6平方

digit_linn

汇流排了解一下，请电工做一根城墙状的也行

大提琴和小提琴

这个是并联，串联是经过一个原件后再到另一原件，当前一原件不工作时后面的全部摆工。

懂都不懂

大提琴和小提琴 发表于 2020-5-31 13:59
这个是并联，串联是经过一个原件后再到另一原件，当前一原件不工作时后面的全部摆工。

你点醒了我

对的，左图和右图的火线并没有经过前一个空开而出线，应该是并联

这会儿才想起初中物理，只有线从前一个空开出线再进后一个空开的进线才叫串联

懂都不懂

digit_linn 发表于 2020-5-31 12:05
汇流排了解一下，请电工做一根城墙状的也行

城墙状，应该就是左图和右图

是我弄错了，忘了初中物理，城墙状只是火线在各个空开的进线口经过（属于并联），并没有经过前一个空开出线后再连接后一个空开进线（串联）

至于汇流排，如果用也是多了个环节，汇流排的材质选用和老化，从长远看也是劣化音质的因素，能不用最好不用

懂都不懂

dfying 发表于 2020-5-31 11:13
你这个不叫串联，你这个叫把火线并成一束，实际上不可行，那么多线并起来得多粗？怎么排列怎么塞进去？又怎 ...

对，我帖子中也提出这种担心

现在看来是我思考不周，左图右图应该都是并联

于是，总空开出线孔有没有足够的空间容纳2根以上的火线这个问题也就不存在了

woncen

汇流排不比电线好嘛

耀眼的阳光

思路不错。加一点，前级和后级要分开，开关电源的设备要和变压器的要分开。
