楼主: 小白

[附件] 赛耳之声“三大招”之——直流电源PSX II及最新的PSX-SC(超级电容版)

[复制链接]

26

主题

1935

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2012-12-15
发表于 2020-8-22 20:38:33 来自手机 | 显示全部楼层
小白 发表于 2020-8-6 19:34
说起给HORAE用的线电,厂家特别提醒过UPTONE的线电谨慎使用,有烧机现象发生。PSX II这种电池+超级电容 ...

哦哦,期待白版尽快能开始实践
回复 支持 反对

使用道具 举报

4211

主题

10万

帖子

3764

积分

版主

俱乐部理事

Rank: 10

积分
3764
注册时间
2001-11-21

优秀版主奖耳机鉴赏奖社区建设奖

 楼主| 发表于 2021-5-15 12:37:14 | 显示全部楼层
本帖最后由 小白 于 2021-5-15 12:48 编辑

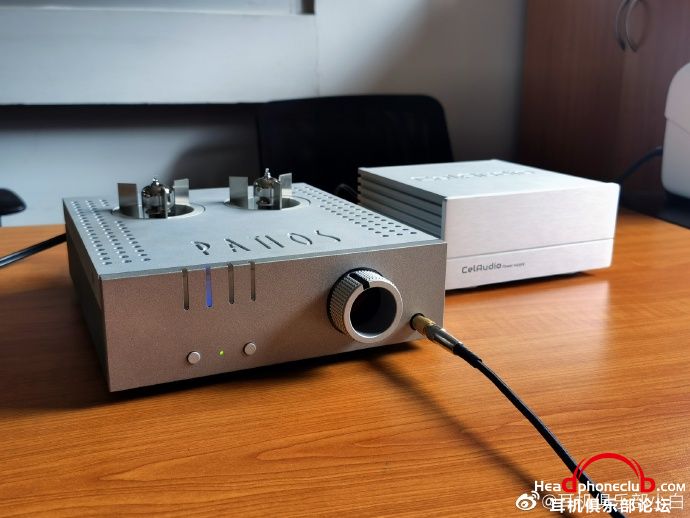

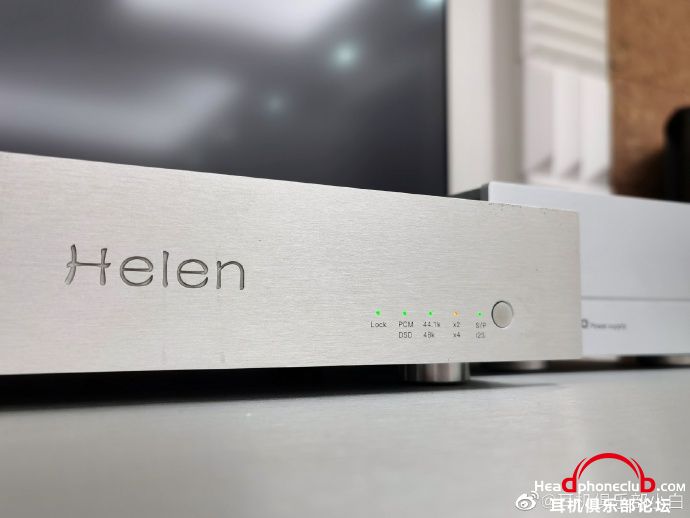

赛耳之声的PSX系列最新款的PSX-SC超级电容版直流电源。和之前的电池版PSX相比其最大优点是电压可调,有5 - 7.5 - 9 - 12四个输出电压,适用范围比较宽了,最大输出电流仍是2A,对很多器材够用了。我在Helen和Pathos Aurium耳机放大器上都已经实际试过。声音方面PSX-SC最大优势是极好的频宽(两端延伸)、瞬态、细节解析力,以及很平衡耐听的声音。在频宽解析方面比电池版的PSX II更佳。用在Helen和Aurium耳放上都使得器材发出高低频展宽一流、极其细致和安定耐听的声音。

PSX-SC机内有两组共12颗超级电容,通过智能管理一组充电一组放电,放电组和市电完全隔离,保持超级电容电压比输出电压高2.5-3.5V,使得稳压芯片LT3045工作在最佳状态,能持续稳定供电,故特别适合长期待机的设备(如时钟、交换机和路由器等)。附件包括19V充电器、DC线和转换头。

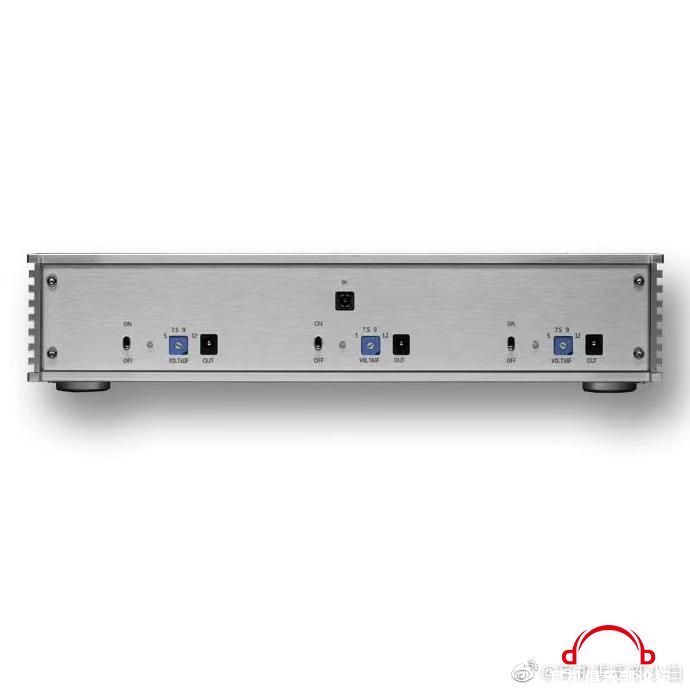

PSX-SC的价格比之前电池版的PSX II要贵,定价3980元,但考虑到电压可调、以及频宽解析一流的声音,还是值得对DC电源要求较高的烧友选择。同时厂家还有一款PSX-SC3,标准机箱宽度,提供3路分别可调电压的DC输出,可同时接驳三部设备。不过这个SC3定价超过万元,是贵价的电源产品了。








点评

白版,PSX-SC可以给Titans Cronus pro时钟不间断使用吗?Cronus pro是12V-19V 2A,圏绕电池或胶体电池不低于11.5V  详情 回复 发表于 2022-1-4 19:51
替白版补充一些技术细节。 1. PSX-SC的超级电容每颗容量高达30法拉,一般情况下容量越高,内阻越低,电源瞬态就越好。 2. PSX-SC稳压后补充了3300uF的输出音频电容进行了声音调整。同时可以瞬间提供大于2A的电  详情 回复 发表于 2021-5-15 19:55
安润上海店:http://anrun.taobao.com
小白的新浪博客: http://blog.sina.com.cn/headphoneclub
欢迎订阅微信公众号“耳机俱乐部小白版主”
B站频道:http://space.bilibili.com/232721015
回复 支持 反对

使用道具 举报

99

主题

5663

帖子

102

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
102
注册时间
2012-8-14
发表于 2021-5-15 12:46:59 | 显示全部楼层
超级电容 + 3045  肯定出好声的
回复 支持 反对

使用道具 举报

5

主题

975

帖子

10

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
10
注册时间
2011-1-10
发表于 2021-5-15 17:16:43 来自手机 | 显示全部楼层
有18v版本?

点评

没有的,LT3045最高输出电压只有15V  详情 回复 发表于 2021-5-15 19:28
回复 支持 反对

使用道具 举报

40

主题

909

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2013-10-4
发表于 2021-5-15 19:28:01 来自手机 | 显示全部楼层
ejsd 发表于 2021-5-15 17:16
有18v版本?

没有的,LT3045最高输出电压只有15V
赛耳之声淘宝店:https://sezs.taobao.com
回复 支持 反对

使用道具 举报

40

主题

909

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2013-10-4
发表于 2021-5-15 19:55:48 来自手机 | 显示全部楼层
小白 发表于 2021-5-15 12:37
赛耳之声的PSX系列最新款的PSX-SC超级电容版直流电源。和之前的电池版PSX相比其最大优点是电压可调,有5 -  ...

替白版补充一些技术细节。

1. PSX-SC的超级电容每颗容量高达30法拉,一般情况下容量越高,内阻越低,电源瞬态就越好。

2. PSX-SC稳压后补充了3300uF的输出音频电容进行了声音调整。同时可以瞬间提供大于2A的电流,在一定范围内满足放大器类和单板电脑类应用的瞬间大电流需求。

3. PSX-SC使用FPGA搭配自研算法控制充放电,放电组超级电容与市电隔离。理论上隔离市电干扰,实际上由于EMI/EMC等无法彻底规避的技术原原因仍会受到一定的市电影响(EMI/EMC基本上没有设备可以彻底消除)

4. 超级电容有一定寿命(任何电容都有使用寿命),因此PSX-SC与同类产品将超级电容焊接在主板上的做法不同,采用了超级电容器独立单板设计,可以在寿命终结后替换。具体使用寿命绿坛有凤仙总的分析贴。可以参考。

点评

PSX-SC和之前的PSX II是两种思路了吧? PSX-SC靠的电容供电,可以做到三路,但容易受市电影响 PSX II靠电池,理论上供电会更好?但无法做到多路输出  详情 回复 发表于 2021-9-14 12:54
赛耳之声淘宝店:https://sezs.taobao.com
回复 支持 反对

使用道具 举报

4211

主题

10万

帖子

3764

积分

版主

俱乐部理事

Rank: 10

积分
3764
注册时间
2001-11-21

优秀版主奖耳机鉴赏奖社区建设奖

 楼主| 发表于 2021-5-16 10:50:16 | 显示全部楼层
这个输出电容对音色影响很明显,高总可以说说靠这个电容调整和选择的过程。
安润上海店:http://anrun.taobao.com
小白的新浪博客: http://blog.sina.com.cn/headphoneclub
欢迎订阅微信公众号“耳机俱乐部小白版主”
B站频道:http://space.bilibili.com/232721015
回复 支持 反对

使用道具 举报

34

主题

262

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2011-10-17
发表于 2021-5-16 13:08:43 | 显示全部楼层
很看好这个电源  用mytek的布鲁克林二代  看了下供电要求 需要12v    5a 电流,希望能出个大电流版本的
回复 支持 反对

使用道具 举报

4211

主题

10万

帖子

3764

积分

版主

俱乐部理事

Rank: 10

积分
3764
注册时间
2001-11-21

优秀版主奖耳机鉴赏奖社区建设奖

 楼主| 发表于 2021-5-18 10:59:58 | 显示全部楼层
yjwejjlb 发表于 2021-5-16 13:08
很看好这个电源  用mytek的布鲁克林二代  看了下供电要求 需要12v    5a 电流,希望能出个大电流版本的

解码器大概率不用5A那么夸张的电流,可能厂家标高了。
安润上海店:http://anrun.taobao.com
小白的新浪博客: http://blog.sina.com.cn/headphoneclub
欢迎订阅微信公众号“耳机俱乐部小白版主”
B站频道:http://space.bilibili.com/232721015
回复 支持 反对

使用道具 举报

40

主题

1921

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-9-18
QQ
发表于 2021-9-14 12:54:55 | 显示全部楼层
andygaof 发表于 2021-5-15 19:55
替白版补充一些技术细节。

1. PSX-SC的超级电容每颗容量高达30法拉,一般情况下容量越高,内阻越低, ...

PSX-SC和之前的PSX II是两种思路了吧?
PSX-SC靠的电容供电,可以做到三路,但容易受市电影响
PSX II靠电池,理论上供电会更好?但无法做到多路输出
回复 支持 反对

使用道具 举报

4211

主题

10万

帖子

3764

积分

版主

俱乐部理事

Rank: 10

积分
3764
注册时间
2001-11-21

优秀版主奖耳机鉴赏奖社区建设奖

 楼主| 发表于 2021-9-15 12:03:57 | 显示全部楼层
yuotube 发表于 2021-9-14 12:54
PSX-SC和之前的PSX II是两种思路了吧?
PSX-SC靠的电容供电,可以做到三路,但容易受市电影响
PSX II靠 ...

SC是依靠超级电容,但分为两组,一组充电的时候另外一组放电,理论上受到市电的影响也是微乎其微的(虽然存在).

PSX II工作在纯电池输出模式下,是和市电彻底脱离无关的,如果是边充边放的模式,也会有一点影响.
安润上海店:http://anrun.taobao.com
小白的新浪博客: http://blog.sina.com.cn/headphoneclub
欢迎订阅微信公众号“耳机俱乐部小白版主”
B站频道:http://space.bilibili.com/232721015
回复 支持 1 反对 0

使用道具 举报

2

主题

78

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-10-26
QQ
发表于 2021-9-17 16:38:22 | 显示全部楼层
本帖最后由 lovenicky184 于 2021-9-17 17:00 编辑
dfying 发表于 2021-9-16 10:11
又是报喜不报忧,我是这个电源老版本的用家,拆卸研究过,这里是有一些情况需要给大家说清楚的:

1、这 ...

您的回复很有意思,我在紫坛向来是只看不说的,因为觉得自己没资格,但看到您的回复我觉得我不得不说出自己的疑问:

1.您说您是“这个电源老版本的用家”,其中“这个电源”,指的是PSX II还是PSX-SC,我并没有使用过PSX II,但我也是PSX-SC最早一批的用户

2.至于是否一定要使用进口的您认可的MAXWELL法拉电容才算是对得起售价,这点我也存疑,SC内部使用的法拉电容来自KAMCAP,也并非是无名无姓的三无货,我可能会找人魔改下您说的MAXWELL电容看看是否效果会更好

3.您说“充电器接在排插上会形成让人烦恼的噪声”,并且提到了“开关电源”,说明您确实是SC的用户,因为前几代都是锂电池充电器,但您是否将这个开关电源接在系统上了?这与“开关电源不能接入系统电路”所相违背

4.就如上一条所说,您确实是SC的用户,那您应该清楚手中的SC原配开关电源是航嘉的19V开关电源,我在淘宝上无论怎么找,都找不到十几块的这款电源,倒是早先型号的锂电池充电器确实符合您所说的售价,有点自相矛盾啊

5.您说您手头机器的超级电容板已经出现了针脚腐蚀,SC上市才没多久,起码我手头这台拆机后并没有发现针脚腐蚀的情况,倘若出现这情况,说明超级电容已经漏液了,您是否有检查过超级电容是否完好呢?

6.设计成超级电容板可替换结构,关于这点我有向老高了解初衷,他表示“超级电容其实可以理解为电池和电容的中间体,也存在有电池的寿命问题”,官方介绍页面也有表示“10万次充放电后性能会下降至出厂时的80%”

7.SC的内部其实并没有您所说的那么“简陋”,哪怕不拆机,从官方介绍页面也能看出是有一块FPGA板来控制充放电,确实电容也就“一个”,但从电路复杂度来说,并不简单,官方也给出了图片,也并没有遮遮掩掩

8.基于您对电路板的描述和综合上一条的信息,您所说的“电路简陋、官方没有透露”,是否指的是PSX II而并非最新的PSX-SC呢?

从您的回复我觉得有很多自相矛盾的问题,作为SC的用户,我之前也用过其他的线性电源,我表示对SC还是比较满意的,无论是体积还是使用灵活度上,因此只能向您表示出我看完您的评价之后自己产生的疑惑。。。


点评

这个 点赞!!!论坛里,这么认真的帖子,真的不多!谢谢分享!  详情 回复 发表于 2021-9-17 19:29
我专门写篇文章说这个事情吧  发表于 2021-9-17 17:05
回复 支持 反对

使用道具 举报

124

主题

2831

帖子

36

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
36
注册时间
2011-11-17
发表于 2021-9-17 19:29:44 | 显示全部楼层
lovenicky184 发表于 2021-9-17 16:38
您的回复很有意思,我在紫坛向来是只看不说的,因为觉得自己没资格,但看到您的回复我觉得我不得不说出自 ...

这个 点赞!!!论坛里,这么认真的帖子,真的不多!谢谢分享!

点评

谢谢您对我这股子较真劲儿的肯定,楼上那位发了很多关于自己发烧的理念甚至我身边的烧友对于他所提出的意见哪怕存疑的时候,第一反应是“这也是位老烧了,他说的是不是真的?” 相当于他已经具有了一定的“话语权  详情 回复 发表于 2021-9-17 23:54
回复 支持 反对

使用道具 举报

2

主题

78

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-10-26
QQ
发表于 2021-9-17 23:54:08 | 显示全部楼层
wwwping2011 发表于 2021-9-17 19:29
这个 点赞!!!论坛里,这么认真的帖子,真的不多!谢谢分享!

谢谢您对我这股子较真劲儿的肯定,楼上那位发了很多关于自己发烧的理念
甚至我身边的烧友对于他所提出的意见哪怕存疑的时候,第一反应是“这也是位老烧了,他说的是不是真的?”
相当于他已经具有了一定的“话语权”,但我感觉越是这样的位置和权重,更应该客观和理性得去发表自己的意见
因为过于主观或者说脱离客观事实的观点,可能说出来大家看得爽快了,但最终会造成多大的偏差,根本无法预料
回复 支持 反对

使用道具 举报

2

主题

78

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-10-26
QQ
发表于 2021-9-17 23:59:02 | 显示全部楼层
dfying 发表于 2021-9-17 17:36
然后我说一下这个电源的性质,其实里面所有的电路,都是为了解决边冲电边放电的这个问题,最终你听到的声音 ...

您这是用前朝的剑、斩当朝的官。。。您手头的PS100是Celaudio的第一代产品。。。
PS100之后有了PSX,后来更新了PSX II,再到现在的PSX-SC,已经经历了4代
用初代产品的理念和效果来作为现在最新一代的评判标准。。我个人认为不妥吧

点评

不信你拆开看电容  发表于 2021-9-18 00:25
电路一样的,电容一样的  发表于 2021-9-18 00:23
回复 支持 反对

使用道具 举报
