从高端型号下放的LCR RIAA均衡滤波器 H-1500ⅡSE采用了所谓的LCR RIAA均衡滤波器,究竟是怎么一回事呢?RIAA均衡是美国唱片工业协会制定的黑胶唱片制作与重播的规范。这种均衡过程的必要性来自唱片制作中固有的机械方面的困难。为了防止刻片刀头因低频信号太强(频率越低响度越大的低频需要越深越宽的坑纹来记录)而跳轨,在制作唱片时,低频会被衰减。在高频域中,当唱针在经过调制的唱片表面上移动,为了使高频信号不被唱片表面的固有的噪声所掩盖,所以高频信号被提高了。通过在重播中应用准确的反向曲线均衡滤波技术,可以重播出平坦的频率响应和更好的信噪比。
多年来,电路工程师们一直钻研唱片重播时的解调方法,主流技术应用有如下四种: A.有源滤波器(负反馈类型):应用了不同量的负反馈,对高频的反馈较深,对低频的反馈较浅。这种方法的好处是提高了信噪比,降低了成本且操作稳定。不足之处是低音再现较松散,并且由于过度的反馈比,压缩了高频播放。
B.无源滤波器(CR型):通过复杂的电容-电阻网络,通过改变不同频率下的衰减量,对频率进行滤波以符合RIAA规范。此技术不会导致电压过载,更纯净的再现(因为没有反馈)以及更准确的RIAA补偿。但是,也存因为系统不提供增益,并且会出现插入损耗和阻抗匹配问题。
C.混合滤波器(同时使用CR和负反馈类型):在这种方法中,两种类型的滤波器是分开应用的:有源滤波器应用于低频,而无源滤波器应用于高频。不幸的是,这两种类型的滤波器中的每个优缺点都同时影响重播系统。

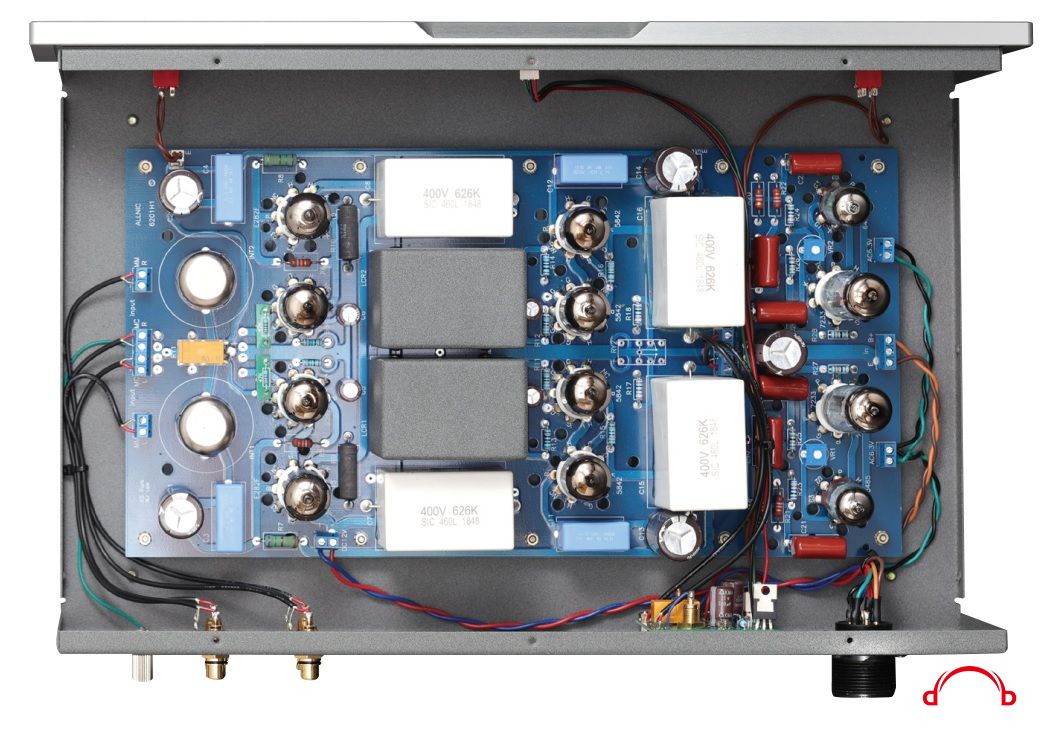

D. LCR滤波器:这种滤波器的主要部分由两块线性电抗器(一种扼流圈)组成,并辅以精密的CR滤波器,以降低阻抗和插入损耗。在电子管电路中,有源和无源滤波器通常在一百多千欧姆的阻抗下工作。LCR RIAA滤波器的阻抗恒定为600欧姆。此外,LCR RIAA滤波器的串联电阻小于13欧姆(相比之下,一些著名的唱放电阻为31欧姆)。阻抗越低,声音再现越具动感,带来更好的低音响应和速度。但是,LCR RIAA单元也有成本高和阻抗匹配困难等缺点,后者一直是这种高阶技术商业化的主要障碍。但是,Allnic Audio制造了高质量的LCR RIAA单元,并开发了600欧姆的阻抗匹配方法。除了应用于H-7000V唱放之外,也应用于开发H-1500ⅡSE,让黑胶玩家可以用较低的代价享受到高阶技术的成果。 ▲MC输入放大级使用坡莫合金升压变压器与电子管线路组成信号高增益级 ▲MC/MM输入阻抗的匹配需要更换图中绿色的电阻卡来完成操作,说明书包装里提供几对常用电阻值选择 ▲MC放大和MM放大线路中间的两个灰色大盒子就是复杂的LCR RIAA曲线均衡线路,密闭起来杜绝干扰

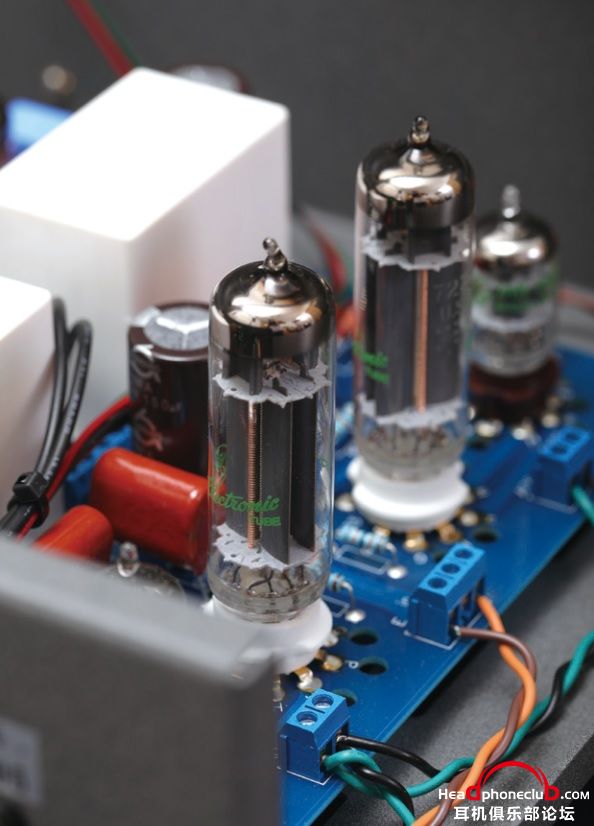

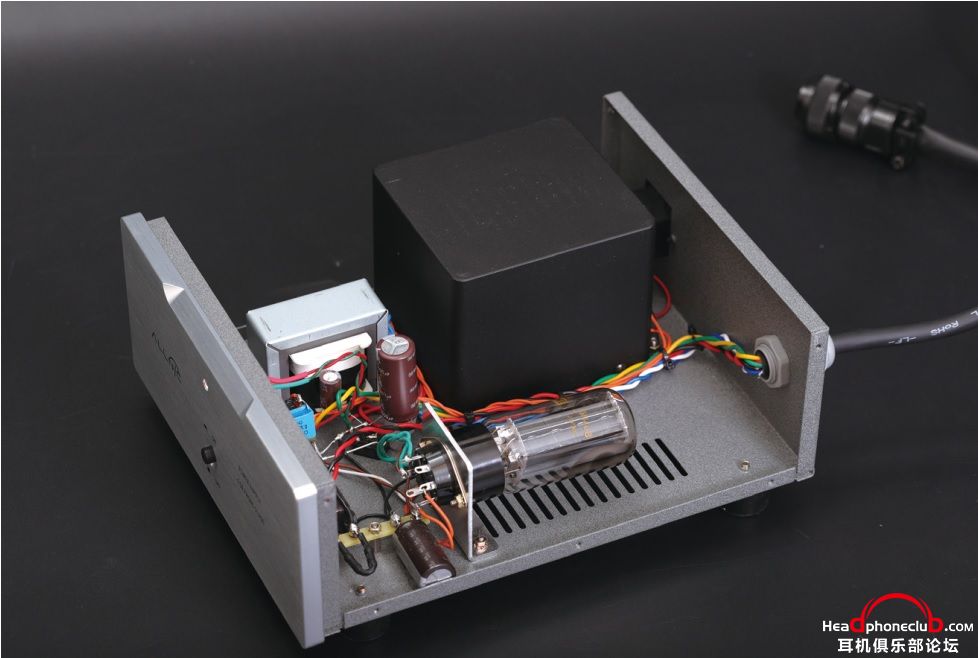

▲信号放大线路还使用了美国GE的两款型号稳压电子管,设计非常发烧。
|
