石井+减力墙!感谢专家的方案和调音

  [复制链接]

177

主题

8168

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2001-11-21

积极参与奖

发表于 2020-11-8 23:34:09 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 yamuling 于 2020-11-9 16:57 编辑

上次发帖,已是三年前……真退烧了,QQ也没开,所以发烧群里什么也不再知晓,原因在此不表。但终究等来了搬家,设备还在,动力犹存——HIFI毕竟是我的头等爱好。

上一轮搬家,我第一次拥有自己的听音室,可以玩落地音箱,但声学处理上的失误如鲠在喉,巨大的声谷,导致整个十年来的调音,多少有点舍本逐末的意味。这一次,我还想折腾!再次翻开向往已久的石井式装修贴,从Amati到蜜蜂,到郑氏声学,满满信息量……最有意思是看到帖子里自己的回复“下次装修,我也要石井!”。

于是就有了这次的装修成果:

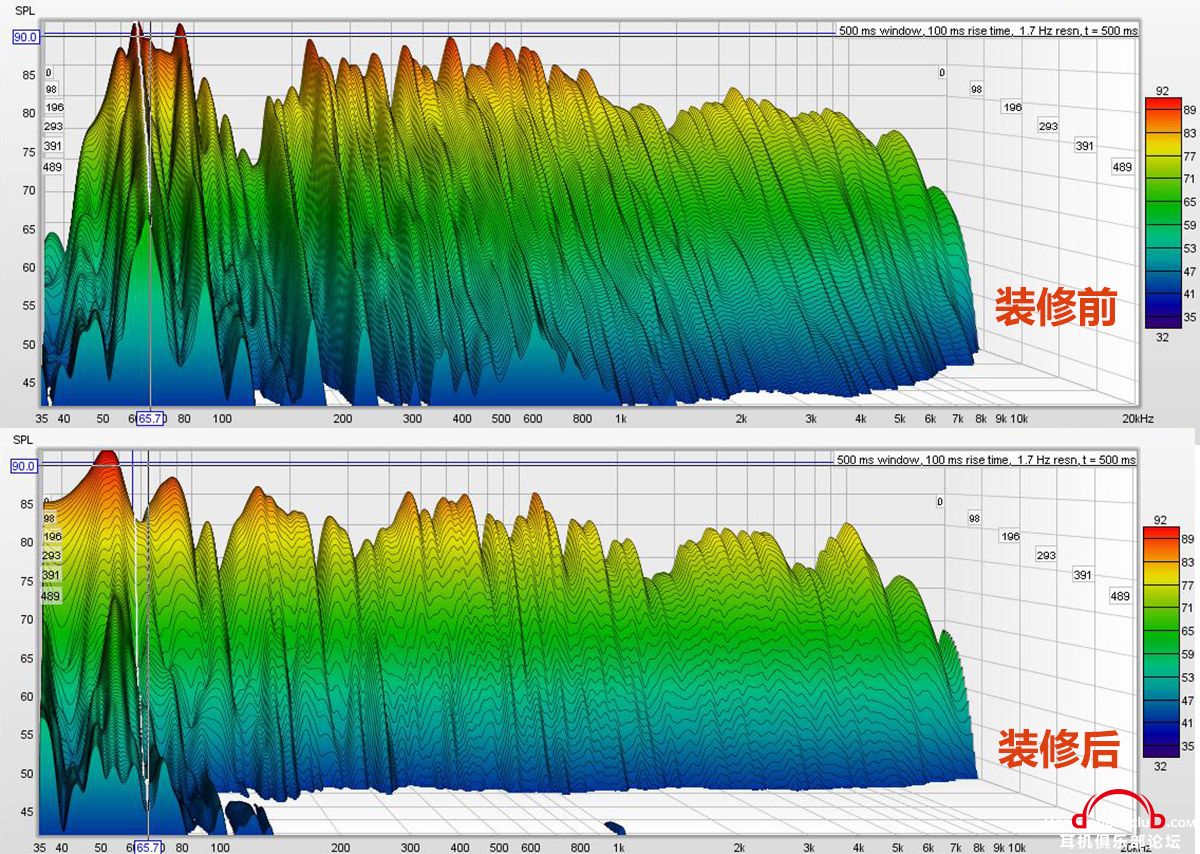

不罗嗦,先上测试数据:



WeChat Image_20201109165640.jpg

回顾整个装修和调音,有两位烧友帮助我最多——

小毛,早年玩HIFI就合作过,圈内也挺有名。从装修开始前的咨询,到专线墙插设置和购买,经验交流,最后现场摆位和声学调整。小毛真的是特别积极和细心,无数次语音和留言。真感觉比我还用心,哈哈。


ltgrboy,石井式声学装修的探路人之一,这次装修中涉及石井和减力墙的方案,全靠他。

总结一下体会,HIFI有引路人真的方便太多。自以为岁数不小,也算是个老烧了,但自己测试、瞎折腾,真的很难很累(也是乐趣)。但专业的事,确实值得给专业的人去做。
最爱短歌行
回复

使用道具 举报

177

主题

8168

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2001-11-21

积极参与奖

 楼主| 发表于 2020-11-8 23:52:35 | 显示全部楼层
本帖最后由 yamuling 于 2020-11-9 11:23 编辑

附带解释两点:

一,为什么没能实现完整的石井式声装?

老破小+客厅党,尺寸不够。首先房间纵深过窄,只有不到3.1m。如果前后左右四面石井,空间会小很多,注定压抑。这块地方作为客厅的一部分,也要兼顾家人的舒适和方便,所以在音箱的两侧都做了半开放式设计,各一面可移动的窗帘,隔断兼吸音,谈不上隔音了。而两侧房间和阳台的窗户,全部用了三层夹胶玻璃,至少隔绝些外部干扰,聊以自慰。


整个听音区,其实也就屋顶做了接近标准的石井式结构,保留红雪松板的原木质感,没有上漆。内部的吸音层是梯形的,一边厚一边薄,为的是能同步调平屋顶和地面的水平。阳台区域做了功能性木质地台(也算个低频陷阱?),内部都填满吸聚酯吸音棉,加起来用掉100片之多。

装修前做了简单测试,看着房间比例有戏,但中低频必须处理。石井方案不易恶声,但对低频的吸音效率不高,间层厚度是关键。再测房间的层高,竟是异常低,本就不富裕的家庭雪上加霜,还能怎么办呢?ltgrboy给出了另一个专业解决方案,就是下图:


想用最少的厚度,实现有效宽频的超低频处理,核心就是铁板共振减力墙。我没有专业懂音响的施工队,也没有专业设计。负责家装的工头吐槽了我一百遍,说搬运50公斤,2米见长的薄铁板,破坏性强大,甚至要冒生命危险,但最后还是非常负责地帮我装上了。无数次的讨论,换来两个铁板柜,其实,我也不知效果几何。

二,摆位和调音,起多关键的作用?

以前有独立的听音室,自己折腾过好多摆位,长短边的更替,通过音乐或是话筒测试来调整位置等,效果很明显但一直没能找到完美的平衡,更没有一套自己的成熟流程。这次请小毛来处理,也算见识了一把专业手法。他会布置我一些“作业”,来以前先提前准备好。主要是交流现场条件,处理房间照片中看出来的问题,准备可以作为现场使用的声学物品等。他来了后,也不是马上就开声找最佳位置,而是问了我关于需求的一堆问题,以后准备怎么使用,坐哪些位置,甚至是否需要兼顾看片之类的。同我想象的一样,他也是听音和客观测试想结合,但会更偏重如何回放好既定的唱片。而在摆放过程中,会不断的感受房间各个角落的声学效果,做出微调。想不到的是,最后的摆位成果,倒和我自己随便摆放的差之毫厘,但他给我几次重现了前后不同位置,让我自己感受:确实改善明显!

后续他还给了一些进一步优化的方案,做不做就看我心情啦,哈哈。


然后就是今天,qq群里的两位热情大佬,LM群主和ltgrboy前来鉴定了本次装修和摆位的成果,反响很好!期间也有幸一起玩了时髦的斑波和两个交换机。再次感谢大伙修好了我的脑放,让我重燃复烧的动力!

写下此文作为纪念。
最爱短歌行
回复 支持 反对

使用道具 举报

35

主题

661

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2018-3-4
发表于 2020-11-9 09:11:24 | 显示全部楼层
LZ客厅面积多大?这样一套装修搞成大概多少钱……?
回复 支持 反对

使用道具 举报

158

主题

7017

帖子

95

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
95
注册时间
2002-12-31
发表于 2020-11-9 10:27:58 来自手机 | 显示全部楼层
本帖最后由 headfan 于 2020-11-9 10:32 编辑

好日式的器材摆放 减力墙是什么意思?
Philips951/AuralicG1>SonnetMorpheus>
TechnicsSl1200g>EAR324>KonusIntegrale
KonusEssence\B&wMatrix805\FalconLs3/5a
EddieCurrentStudio(Tribute45)/47Treasure0147A/EMS/EMP
Hp-1/GS3000e/RS1C/Gh1/Hemp/P
回复 支持 反对

使用道具 举报

2

主题

327

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2010-2-20
发表于 2020-11-9 11:21:53 | 显示全部楼层
mark  666
什么是发烧友?几个原子几个电子的能级变化,都能想办法听到的韭菜。
回复 支持 反对

使用道具 举报

177

主题

8168

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2001-11-21

积极参与奖

 楼主| 发表于 2020-11-9 11:36:28 | 显示全部楼层
headfan 发表于 2020-11-9 10:27
好日式的器材摆放 减力墙是什么意思?

我也只知皮毛,个人理解是低频陷阱的一种,相对可以处理的频宽比较大一些。
最爱短歌行
回复 支持 反对

使用道具 举报

177

主题

8168

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2001-11-21

积极参与奖

 楼主| 发表于 2020-11-9 14:38:47 | 显示全部楼层
Metaverse 发表于 2020-11-9 09:11
LZ客厅面积多大?这样一套装修搞成大概多少钱……?

客厅不算两侧窗帘外的相连空间,大致15平方,声装成本大致是一万多,没有细算,因为是和其他装修一并统计的。
最爱短歌行
回复 支持 反对

使用道具 举报

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
发表于 2020-11-9 16:04:33 | 显示全部楼层
这是石井+金属膜共振+扩散结构
40-70Hz之500ms衰减量40dB
回复 支持 反对

使用道具 举报

177

主题

8168

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2001-11-21

积极参与奖

 楼主| 发表于 2020-11-9 16:18:18 | 显示全部楼层
anajanaj 发表于 2020-11-9 16:04
这是石井+金属膜共振+扩散结构
40-70Hz之500ms衰减量40dB

请教专家,这个房间,如果想要在未来进行少量声学优化,做些什么合适呢?

点评

请教郑总吧  发表于 2020-11-9 16:28
最爱短歌行
回复 支持 反对

使用道具 举报

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
发表于 2020-11-9 16:22:40 | 显示全部楼层
yamuling 发表于 2020-11-9 16:18
请教专家,这个房间,如果想要在未来进行少量声学优化,做些什么合适呢?

非专家,上面是看到的图片和文字回复
没有更多数据和个人喜好等等,不敢更进一步瞎说:D
回复 支持 反对

使用道具 举报

26

主题

810

帖子

22

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
22
注册时间
2001-11-21
发表于 2020-11-9 16:39:23 来自手机 | 显示全部楼层
恭喜恭喜

没有搞好声学环境的箱子系统,确实都是在瞎折腾啊
ALEXIA 2 JBL 4344 L101 VEGA G2  ADI2 FS 沧前级 小红956后级 阿玛尼LP62S  THALES EASY小筷子 DV501唱臂 AC3000单点臂 华唱头 华彩黑
微新声学ITRAP处理套件
回复 支持 反对

使用道具 举报

32

主题

1873

帖子

20

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
20
注册时间
2009-3-9
发表于 2020-11-9 23:07:22 来自手机 | 显示全部楼层
Chord转盘出了?
回复 支持 反对

使用道具 举报

136

主题

5252

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2020-11-9 23:34:05 | 显示全部楼层
确实很久没看到Y兄出没论坛了。看数据,效果很不错!恭喜!
回复 支持 反对

使用道具 举报

23

主题

2970

帖子

67

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
67
注册时间
2013-11-21
发表于 2020-11-10 06:15:22 | 显示全部楼层
环境是最大的音箱,至关重要。
HIFI系统,德国意力509音箱,德国ELAC 4 Pi Plus.2 蘑菇头高音,德国MBL1531A CD机,德国Audionet Pre G2 二代前级,德国AA TUBE PREAMP II-MK2前级,德国AA AMP III 后级,德国  FE 限量版主参考重型机架
回复 支持 反对

使用道具 举报

6

主题

1102

帖子

74

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
74
注册时间
2009-8-22
发表于 2020-11-10 09:00:15 来自手机 | 显示全部楼层
恭喜刘总,上海烧友相当一部分是螺丝壳里做道场,不容易啊;)
回复 支持 1 反对 0
