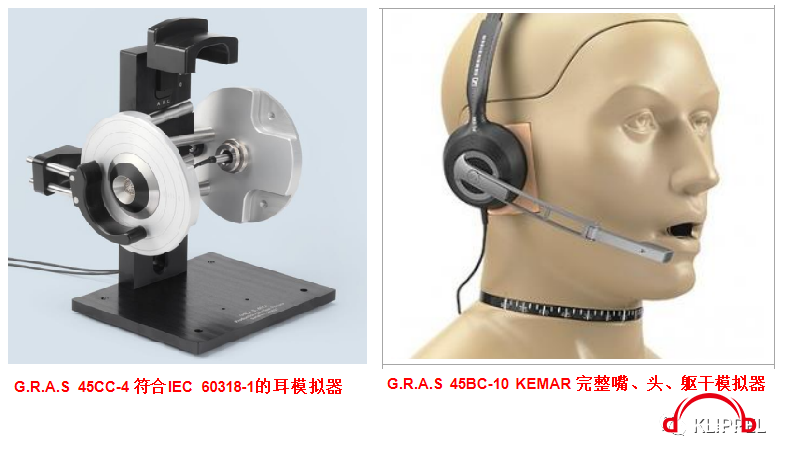

      入耳式耳机、头戴式耳机或耳麦的质量取决于许多因素。测试它们可能是一项艰巨且耗时的任务，需要经验和精心处理才能获得有意义且可重复的结果。在研发过程中，许多标准（例如IEC 60268-7）都规定了其重要的设计参数的测量，对此市场上也出现了大量的专用测试夹具，包括人工嘴和人工耳。这些耳（以及头部和躯干）模拟器能提供符合ITU-T P.581的定义在耳鼓参考点（DRP）上的声学负载和预期的目标响应。

       但是，此类与设计有关的测试方法几乎不适用于大批量生产中的质控。其他要求如简单操作、速度、稳定性、应对环境噪声的鲁棒性和可再现性，相对于可靠区分好坏单元的最终目标来说，更为重要！着重于这些要求，Klippel提供了一体化测试方案，利用Klippel QC软件框架、Klippel Analyzer硬件以及G.R.A.S的功能和灵活性来测试各种类型的耳机（如无源式耳机、数字USB耳麦、带ANC降噪的蓝牙耳机等）。

============= 蓝牙耳机测试示例===============

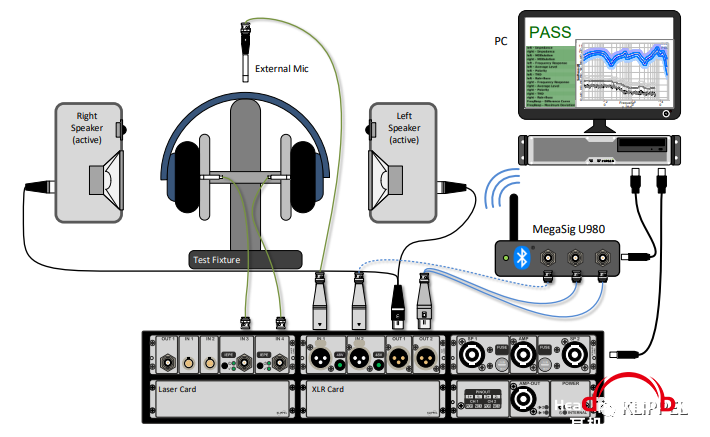

上图为测试蓝牙耳机的典型硬件设置，蓝牙连接通过MegaSig U980完成。对于降噪功能的测试，标准中通常都会要求一个扩散声场，但这对于QC测试来说不太现实，所以Klippel使用了两个对称声源（有源全频音箱）来播放ANC的测试噪声信号（也可在DUT的对称轴上使用一个声源）。

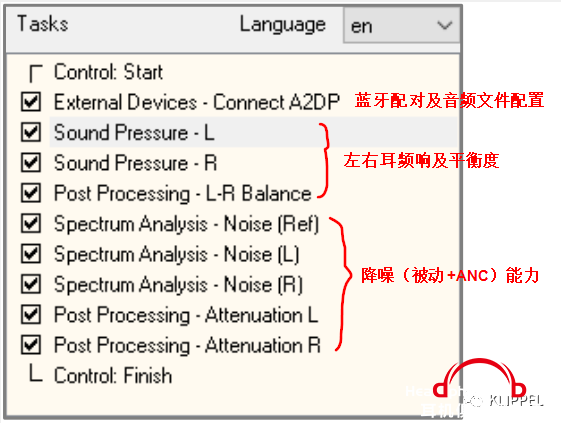

针对该项测试，Klippel QC软件中提供了专用测试模板：

• Bluetooth Headphone (MegaSig)
• Bluetooth Headphone with ANC (MegaSig)
  这些模板中包括了蓝牙配对/设置、测试及信号后处理的全面测试序列。



      针对耳机的EoL测试，Klippel提供了专门的应用笔记AN73，详细地阐述了测试各类耳机要用到的软硬件设置、测试步骤以及测试结果，而且该信息还可用于测量其他设备，例如助听器。
