[耳放] 【修理】wa22耳放拆修小记

[复制链接]

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
发表于 2021-4-4 09:24:53 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 windsqualler 于 2023-9-19 20:32 编辑

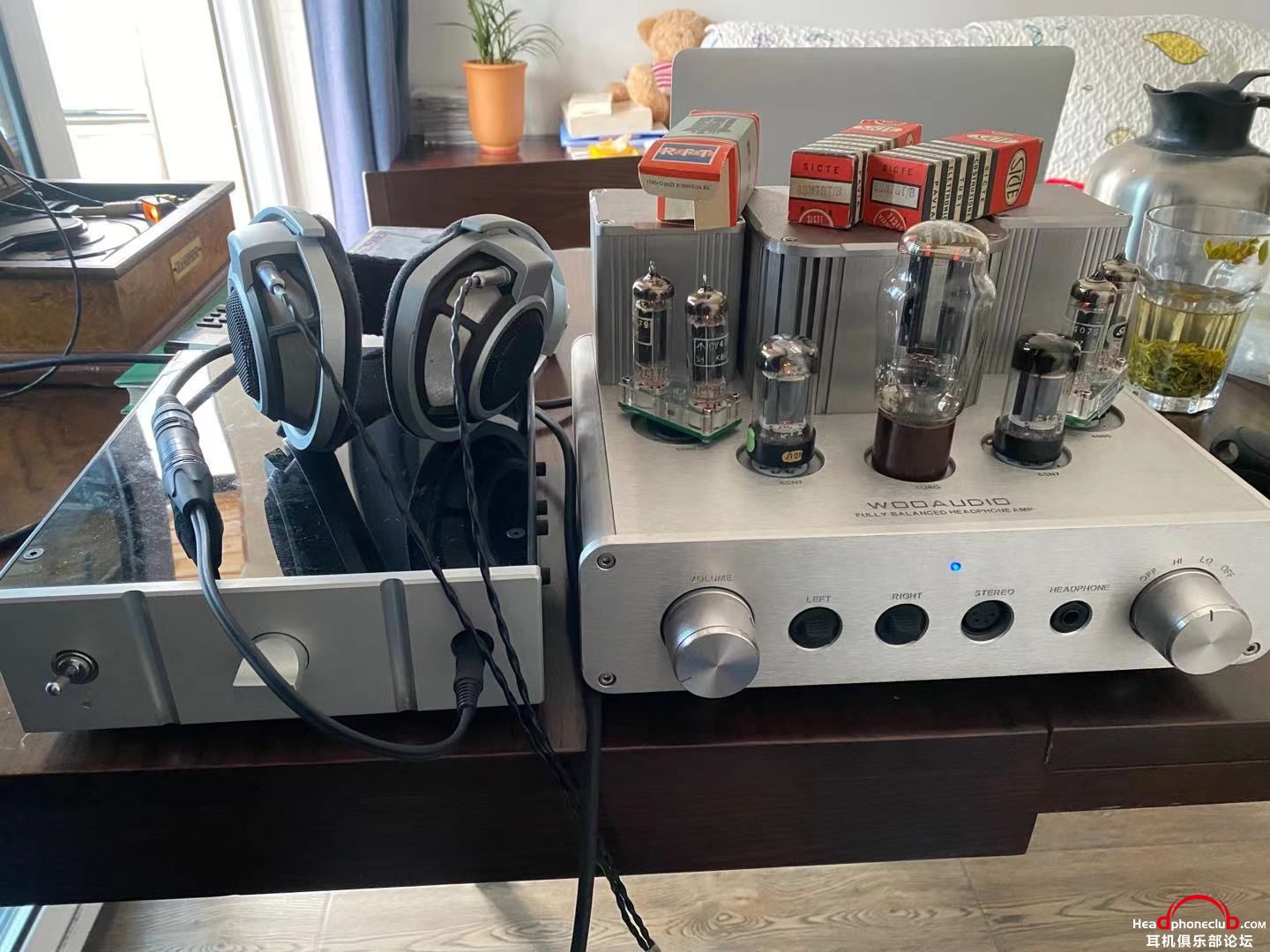

近日收到坛内烧友有故障的woo audio wa22耳放,一边无声音。收到机器开拆
p.s. 欢迎大家找我修机器,坛友免费,结个善缘。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-4-4 09:36:59 | 显示全部楼层
本帖最后由 windsqualler 于 2021-4-4 09:45 编辑

上家升级了四只miflex极间耦合电容(图片中体型巨大的褐色纸筒电容,一共4只,价格大概1千多元)。miflex电容我自己也有几只,具有类似于杜兰Duelund电容清新自然的声底,不足之处是高频延升差一点,但价格也大大降低了。不错的升级选择,看的出上家也是爱乐之人,但焊接技术有点欠工整。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

148

主题

8982

帖子

246

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
246
注册时间
2007-10-13
发表于 2021-4-4 10:42:58 | 显示全部楼层
借楼,请教楼主

如果是胆机两级耦合放大电路,原配是蒙多夫Mcap EVO aluminum 0.33 uf 450VDC 85°C

想升级耦合电容,首先考虑应该是不是升级一级耦合放大的那一对呢?
升级对象有40年代老西电钩子电容、在产的美帝V cap铜箔特氟龙。
不知道怎么选。
谢谢

点评

个人会选vcap。电容的话与电子管有点不一样,新出的电容同样足够优秀,电子管有时是被逼只能玩古董存货。如果是情怀玩家的话,比如全套系统都是西电的,那必须是钩子。从性价比的角度看的话,我觉得mundorf自家的Sup  详情 回复 发表于 2021-4-4 11:44
按住那颗驿动的骚❤
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-4-4 11:44:08 | 显示全部楼层
沉迷 发表于 2021-4-4 10:42
借楼,请教楼主

如果是胆机两级耦合放大电路,原配是蒙多夫Mcap EVO aluminum 0.33 uf 450VDC 85°C

个人会选vcap。电容的话与电子管有点不一样,新出的电容同样足够优秀,电子管有时是被逼只能玩古董存货。如果是情怀玩家的话,比如全套系统都是西电的,那必须是钩子。从性价比的角度看的话,我觉得mundorf自家的Supreme silver oil银油的就足够优秀,高解析,有贵气。仅供参考
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-4-4 11:56:22 | 显示全部楼层
本帖最后由 windsqualler 于 2021-4-4 12:09 编辑

故障本身简单又复杂。排除了电子管质量问题,用万用表测了下各处的电压,没声音的那边6sn7管上无电流流过,屏级电压基本为0,很显然机上的供电出了问题,但供电在pcb板上,板子下面又连线众多,想把pcb翻面来修基本不可能,只能从pcb上飞线出来供电6sn7(为看清pcb上的供电线路,不得不选择焊下一些连线)。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

148

主题

8982

帖子

246

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
246
注册时间
2007-10-13
发表于 2021-4-4 12:46:03 | 显示全部楼层
windsqualler 发表于 2021-4-4 11:44
个人会选vcap。电容的话与电子管有点不一样,新出的电容同样足够优秀,电子管有时是被逼只能玩古董存货。 ...

多谢答疑,这下省钱了,钩子还挺贵的
按住那颗驿动的骚❤
回复 支持 反对

使用道具 举报

2

主题

18

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-12-2
发表于 2021-4-4 19:17:30 | 显示全部楼层
楼主是个维修高手啊。
回复 支持 反对

使用道具 举报

6

主题

60

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2015-1-11
发表于 2021-4-4 22:58:49 | 显示全部楼层
能帮忙磨个机么?.300b的耳放

点评

论坛短信或闲鱼  发表于 2021-4-5 00:11
回复 支持 反对

使用道具 举报

136

主题

5252

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2021-4-5 00:09:26 | 显示全部楼层
动手能力真强!
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-4-5 00:10:30 | 显示全部楼层
本帖最后由 windsqualler 于 2021-4-5 00:11 编辑

最后一瞥,已修好寄回
the last glimpse.jpg
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-4-5 08:59:23 | 显示全部楼层
本帖最后由 windsqualler 于 2021-4-5 09:00 编辑

回到机器的修理。飞线解决了供电问题,一听左右声道不均衡,单端平衡口皆是,看来电路还是有问题,联系到上家更换过电容,很有可能在这过程中存在虚焊,拔了拔电容引脚,很牢固,但牢固不代表没问题。拿出信号发生器与示波器,对有故障的声道的信号通路,一个点一个点的找了,定位很快,有一只耦合电容信号过不来,拆下重焊,发现焊盘已经脱落,果然。飞线接到管座上,听了下平衡口,声音终于正常了。
最后看了一眼,强迫症发作,其他三只也一起飞到管座上吧...
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-4-5 09:31:59 | 显示全部楼层
最后来张合影
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

32

主题

1228

帖子

33

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
33
注册时间
2017-1-30
发表于 2021-4-6 09:42:16 | 显示全部楼层
很好,谢谢这个科普贴
回复 支持 反对

使用道具 举报

1

主题

2

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-9-18
发表于 2022-9-18 00:36:50 来自手机 | 显示全部楼层
楼主,你好,想问一下黑色米福,gad mkp,mit四级,和黄色的鹦鹉螺电容选择谁好一点

点评

推荐再进一步上纸筒miflex,要不不如wima mkp  发表于 2022-9-20 09:03
