全面介绍 Waversa WRouter V2 网络隔离数字播放器

[复制链接]

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
发表于 2021-6-9 23:52:20 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 乐乐行 于 2021-6-21 14:43 编辑

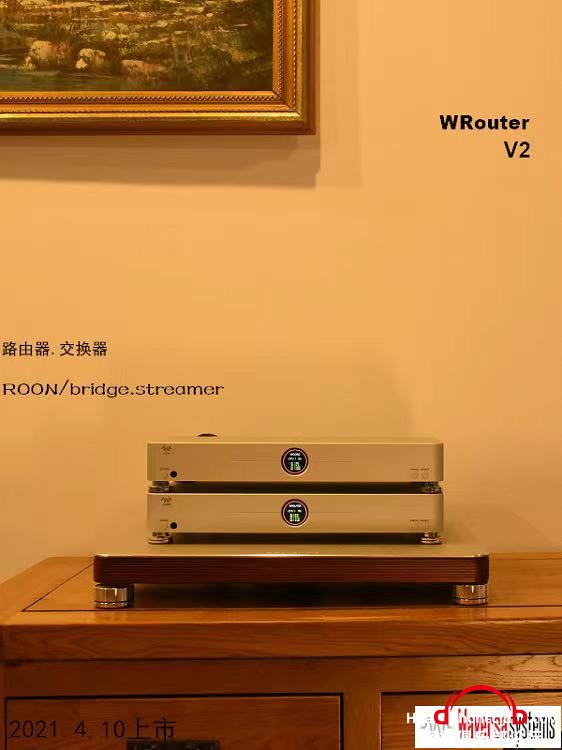

Waversa Wrouter 是一台数字播放器
1,hifi隔离路由器。
2,hifi隔离交换器。
3,hifi 网络NAS。
4,ROON的bridge网桥,streamer流桥。
5,Aplay.dlna的网络推送播放器。

未完,待续。。。

微信号;luaudio
回复

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-6-10 15:49:59 | 显示全部楼层
本帖最后由 乐乐行 于 2021-6-15 12:54 编辑

Waversa Wrouter 设计开发目的
降低TCP.UDP协议串流音乐时产生的噪声(调动物理层)
分离串流时和别的设备数据在网络里挤压产生的噪声(路由器隔离)
双CPU隔离设计 压制包括互联网串流时进入的噪声
配合网络播放器或者网络DDC进行数据处理和串流
支持多格式文件解码和RAW串流
端口设备IP自动记忆 解决nas等设备断电会重新分配IP
低噪声TCP.UDP协议音乐串流设计
内置FPGA提供高精度多种格式PCM解码DSD1bit滤波,内置的高精度FPGA时钟为USB.COAX/DAC提供时钟。


未完,待续。。。





微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-6-11 08:42:30 | 显示全部楼层
本帖最后由 乐乐行 于 2021-6-15 12:17 编辑

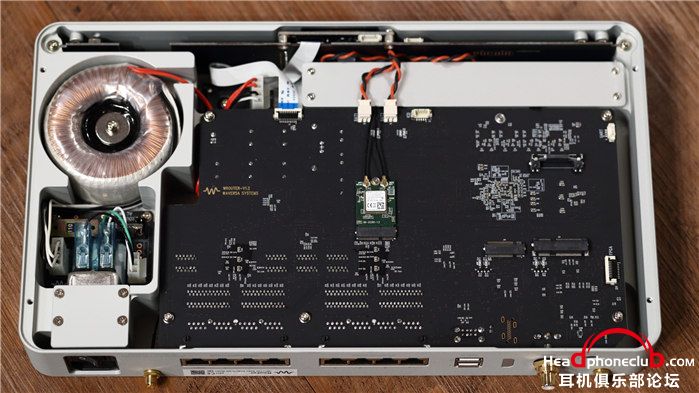

Waversa WRouter V2
硬件介绍
照片为WRouter  V2版本取消了HDMI接口,升级了电源部分
Wrouter内部一共是4部分组成
电源部分,wlps电源管理系统,提供主板的低噪声线性电源。
网络隔离处理,这里负责2级网络隔离和路由器。
网络音频串流部分,这里负责串流输出和输入,内置包含解码器和NAS。
FPGA的数据处理部分,产生时钟信号和音频数据处理后提供给接口输出。
PCB悬浮设计,有效降低芯片接受到的震动。
手工定制的单频率电源变压器,中国市场为50HZ。
屏蔽隔离的电池仓位设计,电池提供串流电源。
MSATA+M.2SATA硬盘卡槽,提供NAS存储器。

未完,待续。。。

微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-6-15 12:09:29 | 显示全部楼层
本帖最后由 乐乐行 于 2021-6-15 13:09 编辑

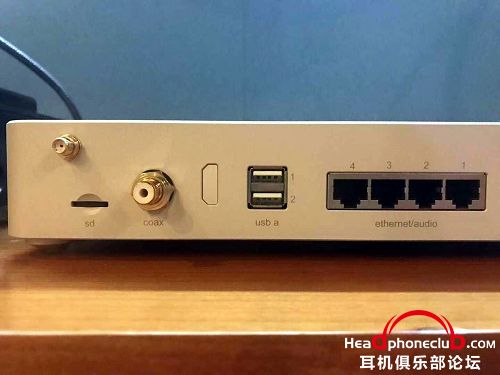

接口使用方法和参数
WAN网络输入,连接家里局域网路由器(交换器)
3个普通LAN接口,可以连接电视机,普通NAS等设备

LAN接口;连接DDC.DAC网络传输。
USB输出:输出PCM信号和源码DSD信号,内置FPGA架构的1BIT DSD滤波器(解码器)ROON输出时可以选择打开和关闭。
COAX输出:DSD64/DOP 24BIT192KHZ PCM和32BIT192KHZ数据时钟信号(开通中)
WIFI输入:接受APP等操作信号(不接受数据传输)

USB输出ROON DSD的输出方法:源码,DOP,PCM

技术参数;

Audio Grade Router with Audio Transport Roon Ready/DLNA/AirPlay/WNDR
* WNDR - Waversa Network Direct Rendering
Fanless Operation
Optimized Linux for noiseless operation
USB, Coaxial Output
Additional 1x M2-SATA, 1x M-SATA Slot for storage extension
SSD Storage for DLNA Media Sever and Roon Network Share
DLNA/AirPlay Renderer forward to external WDAC/WStreamer which was compatible with WNDR protocol
Battery operated 4x Ethernet ports
Normal 3x Ethernet ports
1x WAN Ethernet port
AC Input : 90V ~ 260V Adjustable

未完,待续。。。
微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-6-19 13:44:08 | 显示全部楼层
Wrouter 开始使用准备

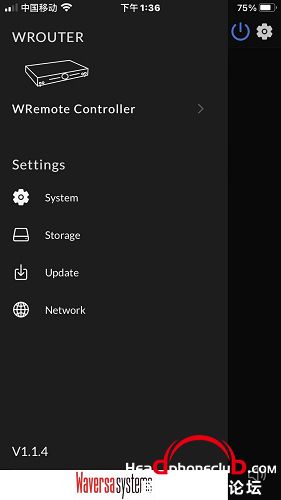

手机安装网络遥控器

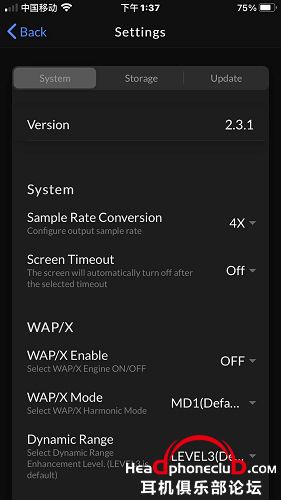

进入设置界面,进行和dac的基本设置
6a2765c646dd8544eb9672872dee5f5.jpg cbbfae38d15d27a42860e3c464ef37e.jpg 26f66165f4666715cc250f8dbb9b4c9.jpg

未完.待续。。。

微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-6-21 14:36:51 | 显示全部楼层
本帖最后由 乐乐行 于 2021-6-25 14:24 编辑

WRouter 使用数字播放器方法
可以使用Upnp,dlna播放器,roon raat。

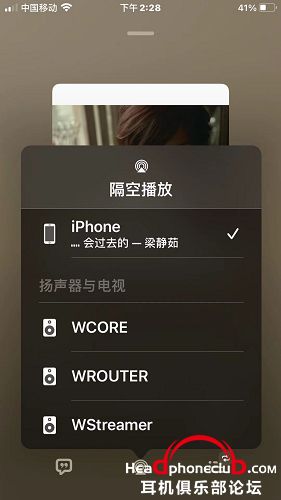

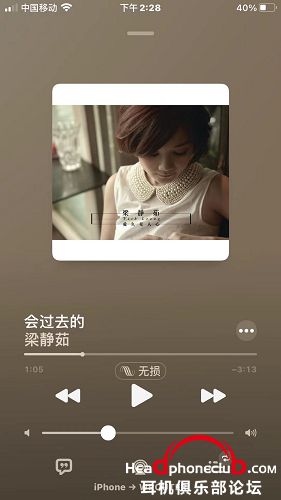

苹果音乐使用方法
f510d0da946b8cbd6448372c3d1ddef.jpg 417b9ad93042fa0bbfa3e627d83ab8b.jpg

使用内置硬盘或者外置NAS  数字播放器输出

171785095915f767892cd931a8d699c.jpg dedcea0556f72359b1cb595d6bdf39d.jpg

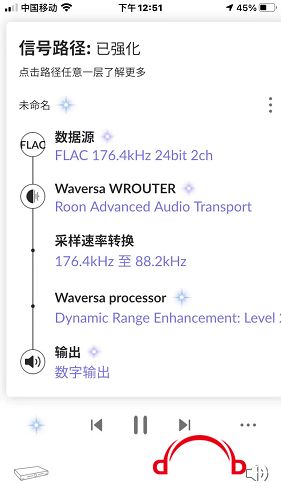

使用ROON RAAT播放

419a5449fd7564707e3892283e5e6cd.jpg 610fd1cee7b4015f57505cc6b48949f.jpg

未完,待续。。。







微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-6-25 12:57:38 | 显示全部楼层
本帖最后由 乐乐行 于 2021-6-25 13:21 编辑

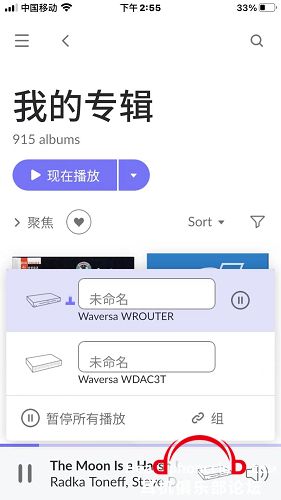

Waversa WRouter roon bridge使用方法
和roon raat 链路连接
Wrouter网络app可以简单控制roon操作
b332114bc428a18424c8b0c8e3c013b.jpg 8743d563e82c6328c7d198244aa736b.jpg

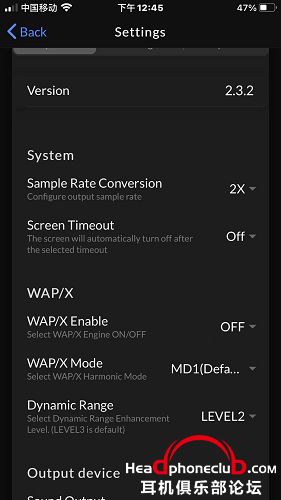

进入APP设置介绍
版本信息,输出到dac频率选择调整,屏幕控制.
WAP/DSD DSP处理器
WAP/X 开关选择,WAP/X泛音调整共3挡,动态调整共5挡。
串流输出选择
网络输出usb输出选择,网络输出调制密度选择,网络输出带宽选择,roon音量控制选择,roon信号直通选择。

29f2a15149e91bc1deadcd21f7f04e1.jpg 143be3e6ec6a1e2a0f296a957755559.jpg



未完,待续。。。





微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-7-16 09:24:11 | 显示全部楼层
本帖最后由 乐乐行 于 2021-10-1 16:27 编辑

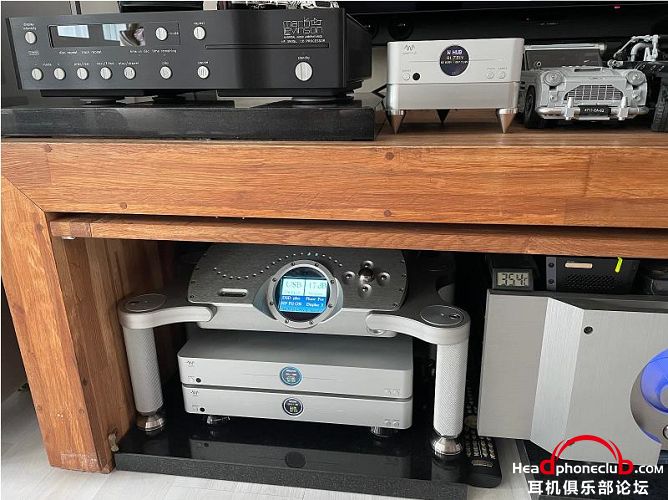

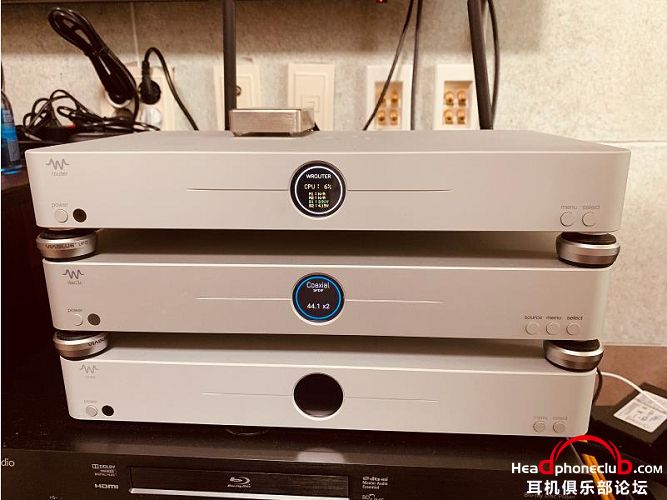

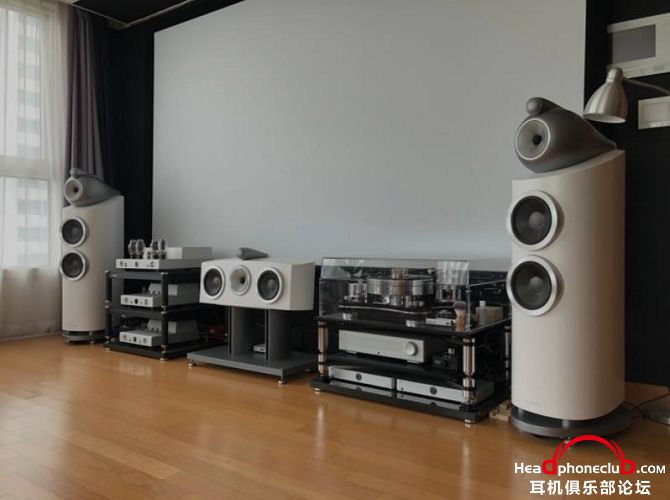

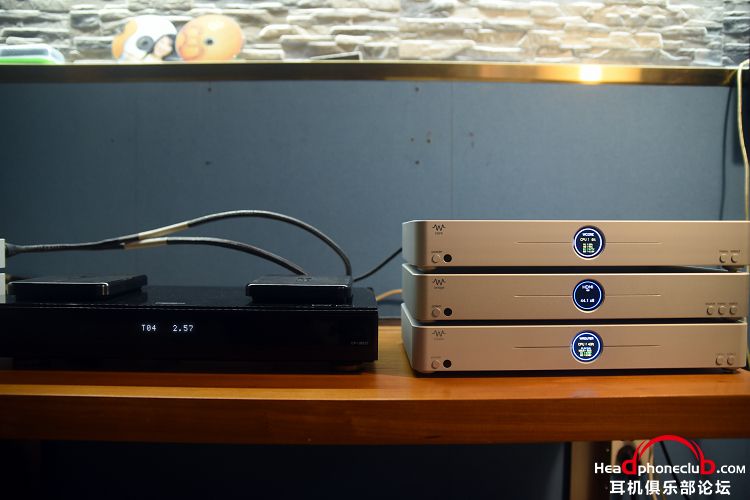

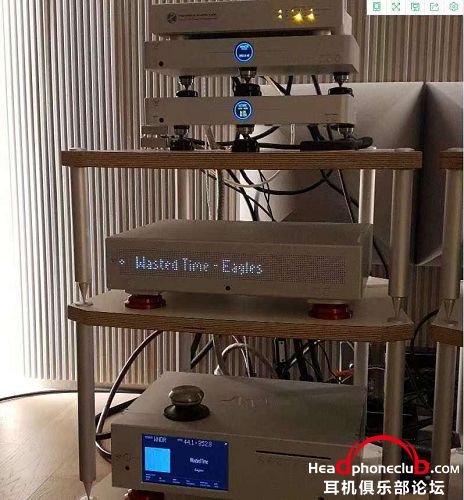

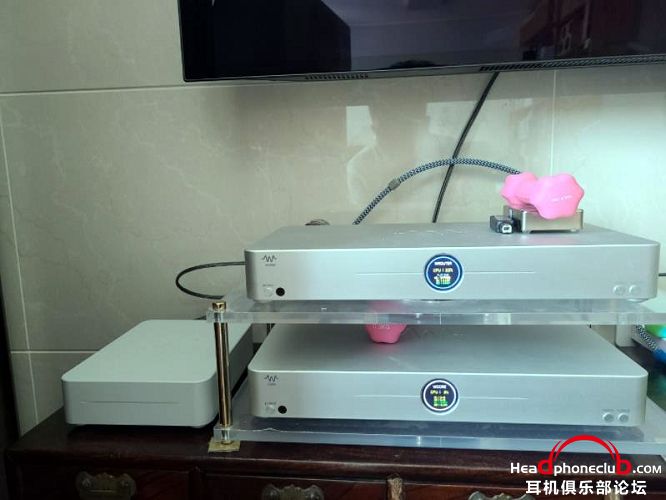

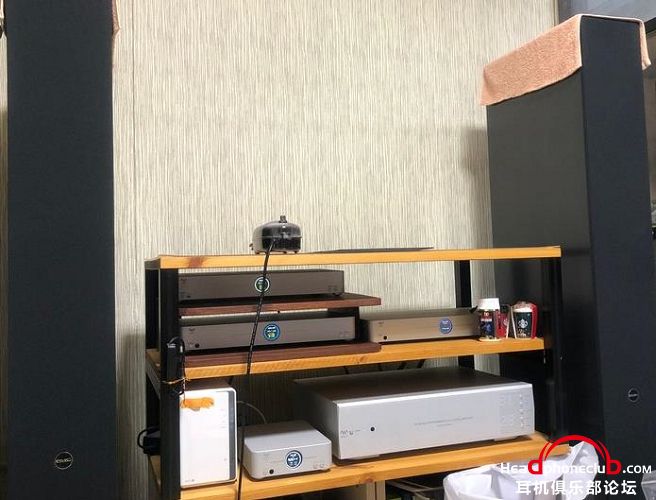

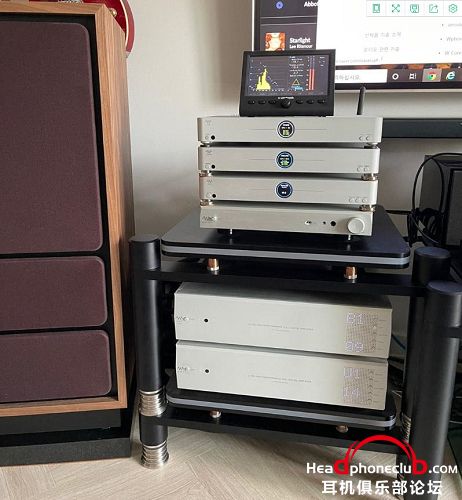

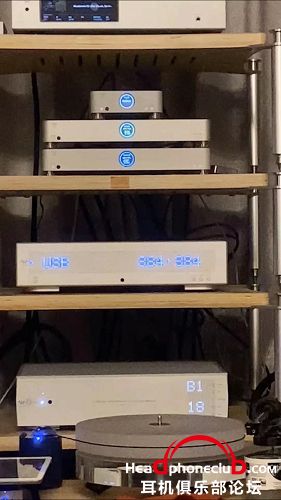

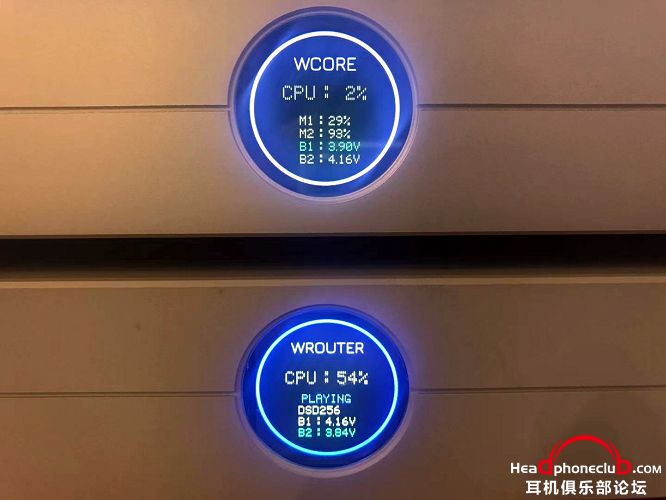

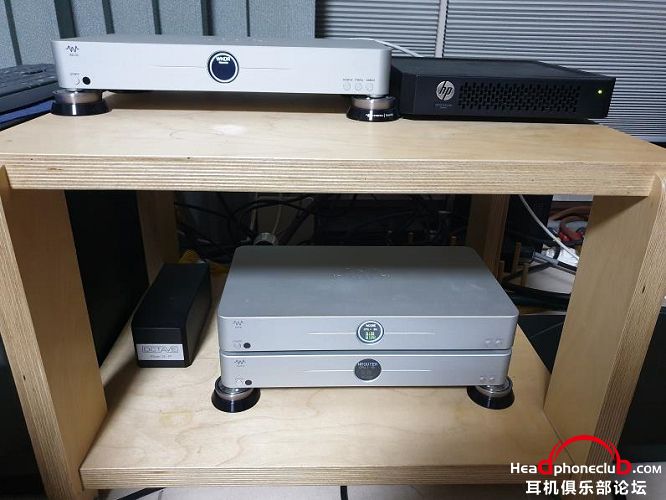

Waversa WRouter 使用场景


20200816_1597589291_532927.jpg 微信图片_20210716092238.jpg 868b1ee07030c5ad535004deab2de2b.jpg DSC_5578.JPG 2020-12-29 134828.jpg 360截图20210530222202078.jpg 360截图20210416224755705.jpg 360截图20210426220025631.jpg 360截图20210414224419390.jpg 360截图20210417212007146.jpg 360截图20210417212132433.jpg e91afb468b40676b3312293532df821.jpg 360截图20210904213017668.jpg 360截图20210920102222345.jpg 360截图20211001161512737.jpg
微信号;luaudio
回复 支持 反对

使用道具 举报

176

主题

1163

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-5-6
QQ
 楼主| 发表于 2021-8-12 15:18:00 | 显示全部楼层
微信号;luaudio
