[耳放] 拆解Woo audio 3ES 静电耳机放大器

[复制链接]

24

主题

269

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
发表于 2021-9-5 08:16:20 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 rhad 于 2021-9-6 18:25 编辑

  最近一直在忙,好久没发贴了,[size=18.6667px]很感谢一大佬烧友信任我并免费寄来让我试听并进行解剖,下面来聊下大名鼎鼎的耳放制造商美国Woo audio公司设计并生产的3ES静电耳机放大器,
收到耳放,感谢真的很漂亮,不管机壳的设计和电子用料基本是重料设计,输入输出座都是金光闪闪,特别诱人。3ES在使用时是HIFI电器产品,没用时可当作家居装饰品,这点还是值得学习的。

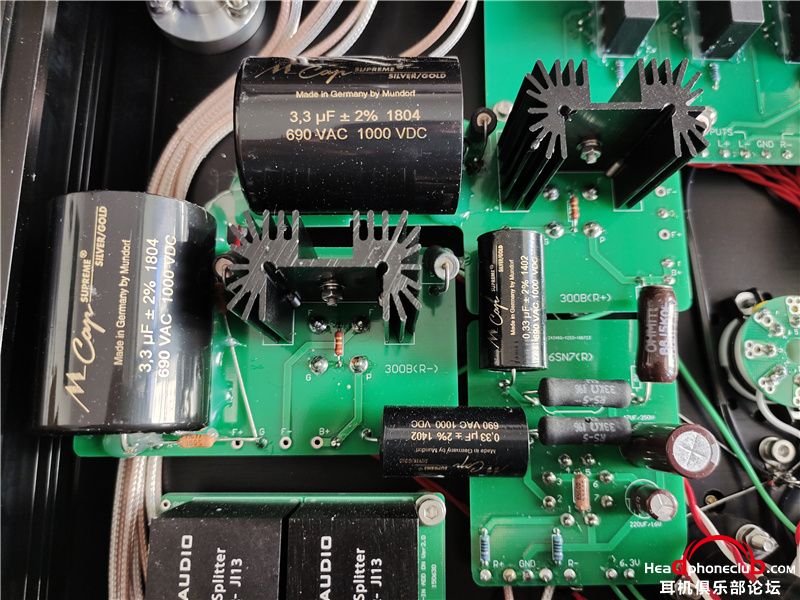

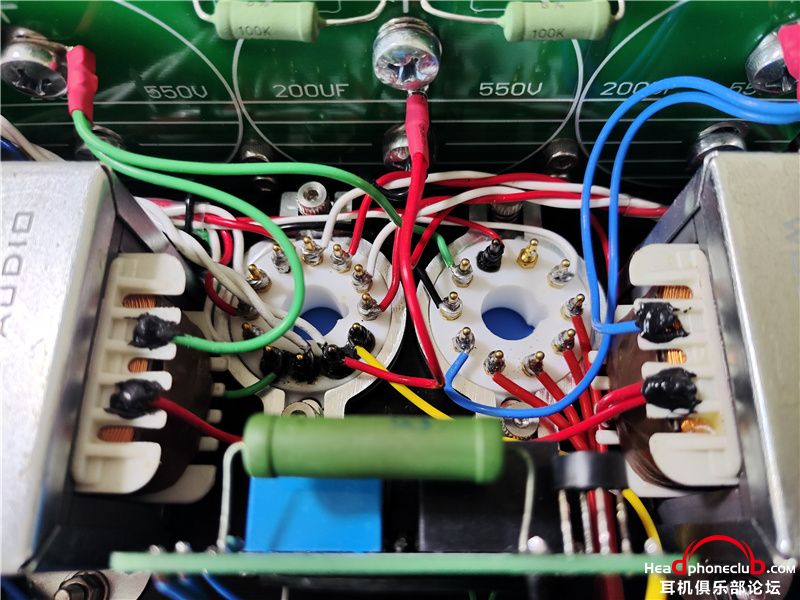

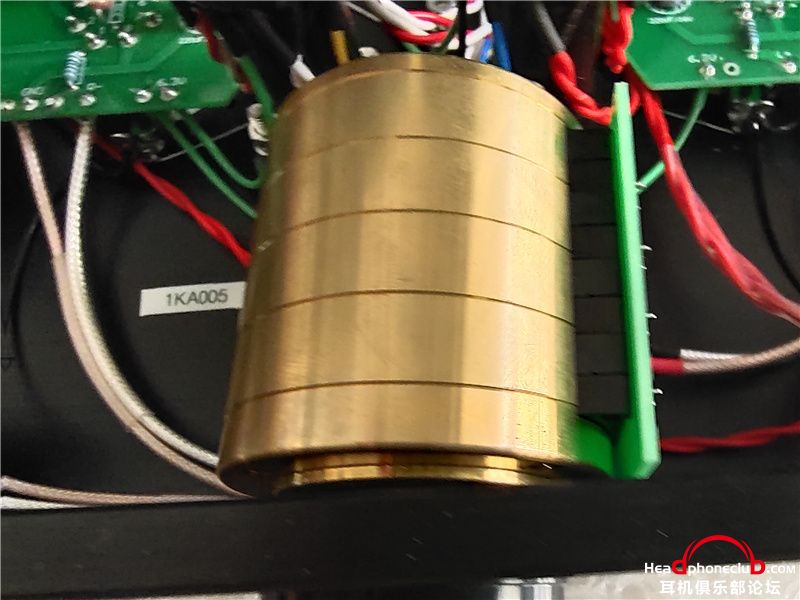

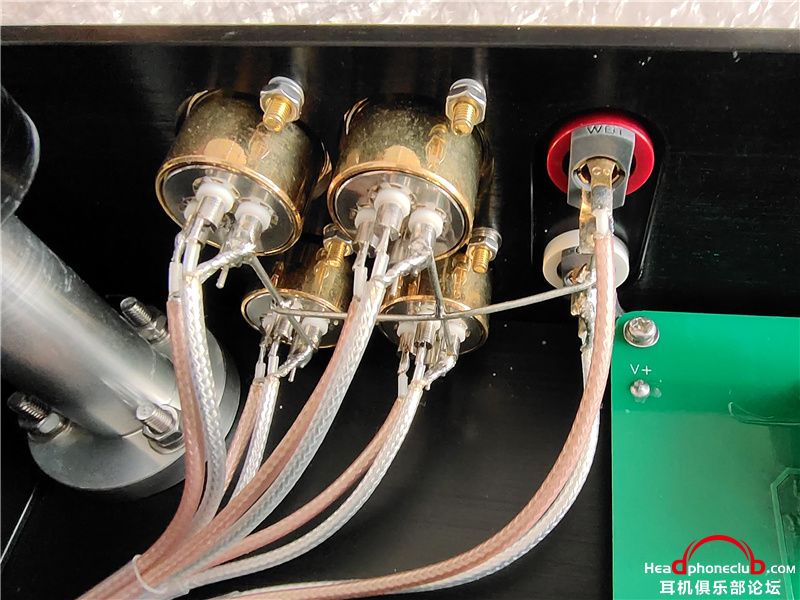

迫不及待开盖,映入眼帘的是全电子配件也都是重金设计,包括电容,变压器及支架都设计的非常漂亮。

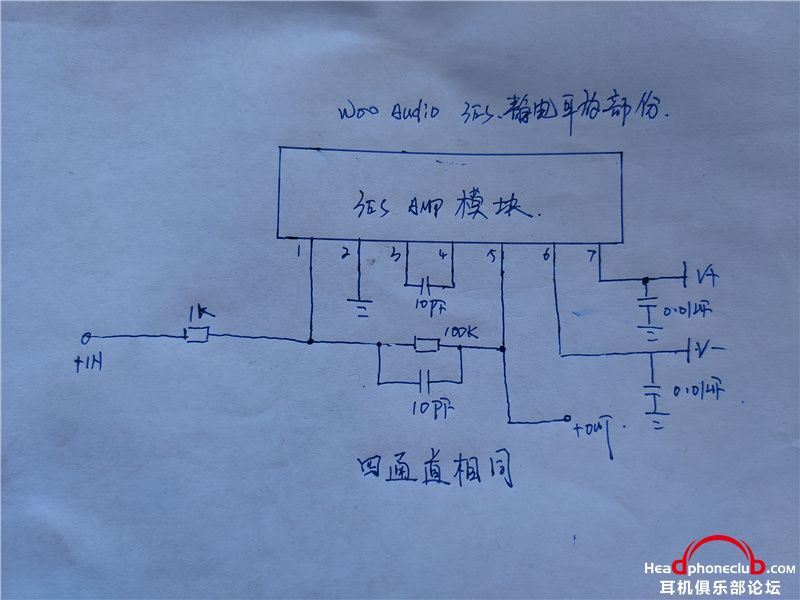

以下是参照实物绘制的部份原理,因是此公司在售产品,所以没有标注参数,希烧友们理解,职业素养还是必须尊守的,至于电路也不多作评论。(相信每一种产品都用他的爱好者和使用人群,所以没有好坏,只有适不适合自己的产品)。
IMG_8648.jpg IMG_20201206_122905.jpg IMG_20201206_125214.jpg A.jpg B.jpg IMG_20201206_124536.jpg IMG_20201206_150223.jpg IMG_20201206_150303.jpg IMG_20201206_125217.jpg IMG_20201206_150306.jpg
