[耳放] 【修理】拆修&改造一只wa8解码耳放

[复制链接]

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
发表于 2021-11-11 22:57:15 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 windsqualler 于 2023-9-19 20:32 编辑

来自一烧友的有故障的wa8,最直观的问题就是电子管灯丝不亮,那自然就什么声音也发不出来了。机器到手开拆。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-12 09:33:42 | 显示全部楼层
本帖最后由 windsqualler 于 2021-11-12 17:29 编辑

星型螺丝,内六角螺丝,还有像瘤子一样的异型螺丝,各种螺丝组合,就喜欢花样多的,拆起来刺激

内部

内部
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-12 16:58:34 | 显示全部楼层
本帖最后由 windsqualler 于 2021-11-13 08:49 编辑

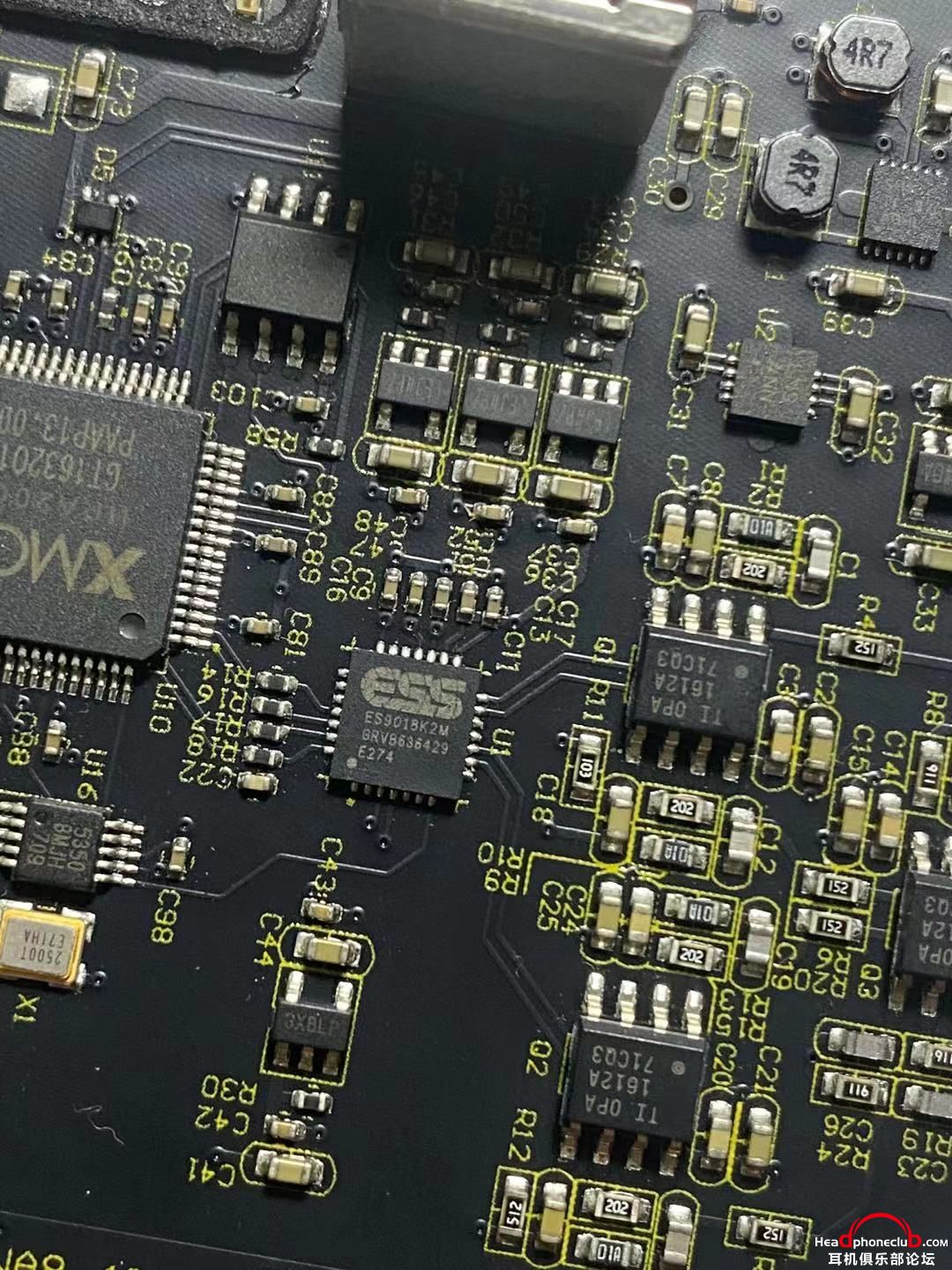

虽然是个小机器,但出人意料的是变压器输出的。具体来说,模拟放大部分电路架构是6021推6s31b变压器输出,非常典型的单端胆机架构,只不过采用的是微型电子管。可以通过开关选择音频信号是经过6201放大还是直通至6s31b。解码部分使用的是ES9018K2M,看数字部分设计基本算是公版电路了,大概率是吴找别人代工设计的。

9018

9018

xmos

xmos
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

16

主题

2733

帖子

28

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
28
注册时间
2013-3-3
发表于 2021-11-13 02:15:42 | 显示全部楼层
据说这俩输出变压器还是坡莫合金的。

点评

坡莫合金适合小信号处理,一般做输入变压器的多,据说不一定靠谱  发表于 2021-11-13 16:03
回复 支持 反对

使用道具 举报

99

主题

5698

帖子

102

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
102
注册时间
2012-8-14
发表于 2021-11-13 08:15:42 | 显示全部楼层
胆管是消耗品

点评

不当灯泡点的话,使用寿命问题不大  发表于 2021-11-13 16:03
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-13 09:28:52 | 显示全部楼层
放大部分草图。有点不走寻常路的是级间耦合部分使用的是nichicon kw 10uf的电解电容,通常这个位置使用薄膜电容会有更好的声音表现。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-13 16:04:19 | 显示全部楼层
供电部分与dac部分在同一块板子上,并不是传统的线性电源,而是开关电源,使用的是12v直流电源通过lt8582芯片(图中红圈所示)分别降压至6v作为灯丝供电以及升压至100v作为放大供电。测了下这两处的供电电压都为0,且空载情况下lt8582严重发热,毫无疑问这块芯片肯定是出了问题的。鉴于这块板子dac部分之前就有问题,机主一直是作为纯耳放使用,现在电源又出问题,最终决定暂时舍弃这块板子,使用外接线性电源供电抢救下。

lt8582

lt8582
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-14 22:27:29 | 显示全部楼层

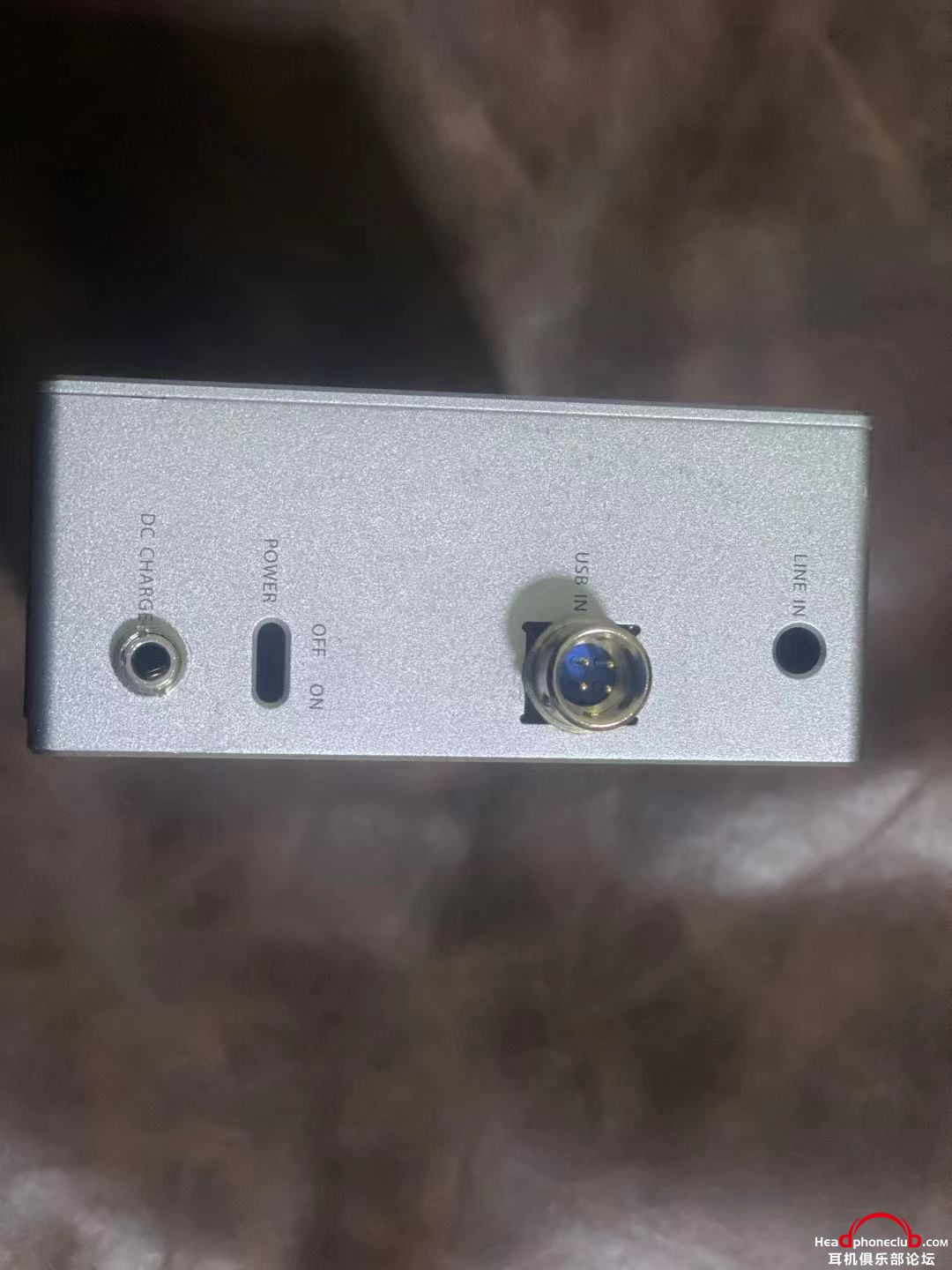

usb in改为了线性电源输入口,dc charge改为了3.5音频输入口,外壳保持完好。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-14 22:28:11 | 显示全部楼层
最终魔改成品,现在是一个不错的纯耳放了,主机与线性电源的合影。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

21

主题

408

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2014-8-3
发表于 2021-11-14 22:31:37 来自手机 | 显示全部楼层
楼主很不错
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-15 17:20:00 | 显示全部楼层
待打包物品,主机、线性电源、拆出来的机板与原机开关电源

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2021-11-15 17:20:32 | 显示全部楼层
打包完毕,顺丰寄出,完结撒花!
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

2

主题

3

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-5-8
发表于 2022-12-2 19:06:19 来自手机 | 显示全部楼层
问您一下,那个类似瘤子的螺丝是怎么拆的?
回复 支持 反对

使用道具 举报

136

主题

5252

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2022-12-3 02:37:39 | 显示全部楼层
楼主太牛了!
