USB界面新起点，自研模式开启

夜游人

交易区新帖推荐

     USB音频在这十几年从UAC1到UAC2，从只能PCM 192KHZ到支持DSD1024,字面上看有了很大发展，但是底层依然限制于传统的应用思维，主流芯片方案无法切合HIFI的极致需求而设计。


     这明显是不合理的，但就算是这样，各个厂家也埋头做了不少产品。其实USB音频的开发并没有想象中的那么难，对于掌握大量资源的厂家来说问题不会很大，作为个人开发者，在USB总线协议分析仪的协助下，通过对多种USB界面方案的数据传输分析，还是找到USB音频传输优化的方向，才有了这款UAC-1界面。

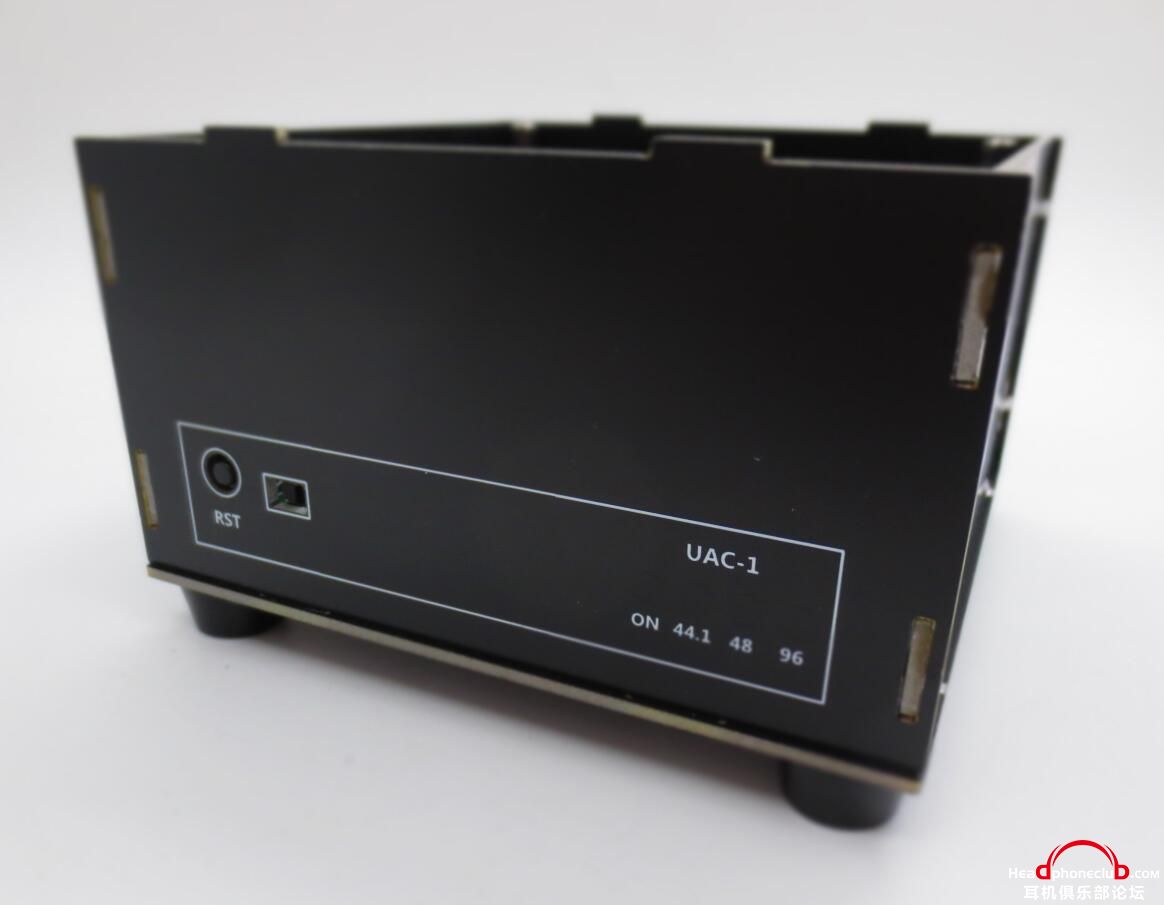

     是的，机器如其名，UAC-1，我选择了从UAC1音频协议开始，这个选择对于44.1/48khz的数据传输是极友好的，传输速率不会太高，数据流稳定，并且可以支持到96KHZ。有些朋友会疑惑，选择这个时候96KHZ的支持未免太落后了。是的，但是后续肯定会继续开发UAC2和DSD高码率支持，目前对于PCM来讲，这三个采样率恰恰是最重要的也是最常用的，专门开发这样一款为这三个采样率优化设计的界面或者解码，我觉得还是有必要的，这对于一些使用手机做为播放音源的玩家来说尤其友好。

     核心还是底层优化，采取了一些设计让数据流更稳定传输，硬件上，基本就是时钟和电源的设计。

     MCU依然是采用RTOS实时操作系统的设计，选用了一个10MHZ的SC切OCXO做为参考时钟，而音频时钟是改进型的957电路直接产生22.5792/24.576MHZ，I2S信号通过HDMI和4SMA两种方式输出，并且合成了SPDIF同轴信号输出。电源方面设计两路超低噪声5V给主电路和OCXO使用，而主电路又采用多路超低噪声LDO继续下变电压供各芯片，完全不拘泥。

     光纤USB隔离器配合这款界面的本地FIFO设计以及稳流措施，是目前USB音频传输前所未有的状态，即便通过OTG连接苹果手机，或者安卓手机通过海贝软件播放，都能达到很好的效果。

     USB音频优化研发的终极目标，是让PCHIFI最终不再需要专机，不再需要搞硬盘内存线电，不再需要天价USB线，对于任何一款USB前端，只需要有极其方便的使用，我觉得最终是可以达到的。

chunshuo

有mck时钟输出吗？

野有蔓草

10M时钟转换模块用户路过
好东西

jeep945

弄好了吗？

我大概是只鸡吧

国产鲜有玩好时钟的，看看这次能不能玩成，PCHIFI是民心所向，市场大大滴有呀

夜游人

chunshuo 发表于 2022-6-26 23:05
有mck时钟输出吗？

肯定有啊

chunshuo

楼主详细介绍一下呢。
感兴趣

johnarcam

Mark之，继续关注！

pcchina

有卖了吗？私一个

yuotube

问题是，数字信号从源头出来就会被改变了....

夜游人

yuotube 发表于 2022-7-2 01:10
问题是，数字信号从源头出来就会被改变了....

有什么得到这个结论的相关研究吗

SDKTank

夜游人 发表于 2022-7-2 09:29
有什么得到这个结论的相关研究吗

不同存储介质带来不同声音，就是这个原因，包括但不限于在同一个存储设备下：写存储设备、读存储设备的不同方式

夜游人

SDKTank 发表于 2022-7-2 14:43
不同存储介质带来不同声音，就是这个原因，包括但不限于在同一个存储设备下：写存储设备、读存储设备的不 ...

      储存介质的问题在我这里早就知道什么情况，不涉及数据改变，其实你们想知道USB出来的数据到底有没有错误，我建议去买一台软件好一点的USB总线协议分析仪，可以看到实际传输的数播包内容来与源文件对比，这会实际得多。

      USB传输的问题，很多人没有对其传输特征的认识与分析仪的直接观察，会臆想出很多不存在的情况，其实很简单，花几千块钱买台分析仪，再像我这样自己来搞一台简单的界面调试一下，很快就会明白了

gtk

给百万提个小建议，如果不方便设计设备外观，可以尽量统一长宽高，买来了也容易摆放

SDKTank

夜游人 发表于 2022-7-2 14:54
储存介质的问题在我这里早就知道什么情况，不涉及数据改变，其实你们想知道USB出来的数据到底有没 ...

并不是数据错误，而是，你懂的
