[其它] 【修理】拆修一只audiobyte hydra zpm

[复制链接]

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
发表于 2022-10-6 12:28:27 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 windsqualler 于 2023-9-19 20:32 编辑

本次机器来自本坛烧友。
zpm是一只独立供电电源,提供+-12v的模拟供电以及+5V的数字供电。
收到货后拆机简单看了下电路,模拟供电采用的中规中矩的串联稳压设计,数字供电有特色的地方是使用了超级电容来储存电量(图中2只蓝色的大个)。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-6 13:29:25 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

5

主题

255

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2018-11-13
发表于 2022-10-6 13:53:47 | 显示全部楼层
dfying 发表于 2022-10-6 13:29
所以说距离产生美,模糊产生美,ZPM好像要六千六吧,我自己买一个同档次线电最多300,再买一对超级电容60块 ...

大哥,安在哪儿,怎么安,求教

点评

别信这个满嘴开火车的傻逼,全是屁话  发表于 2022-10-13 11:50
直接并联上去就好了  发表于 2022-10-6 14:11
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2022-10-6 16:18:18 | 显示全部楼层
出问题的是数字供电部分,拆下数字供电板,电路很简单,充放电都是高度集成化的芯片控制,LTC4425负责对超级电容充电,NCP45560负责放电以及电源管理。图中白圈所示的就是NCP45560,出问题的就是它。感叹一句现在的芯片真是越来越小,NCP45560也就3毫米见方,引脚细如毛发,要借助高倍放大镜才能完成维修。感觉芯片越来越小也越脆弱,过热、静电都很容易造成损坏,不得不怀念老一辈DIP引脚的大只佬直插芯片,够份量、易于手工焊接,印象中也很难见有坏掉。

数字供电板1

数字供电板1

数字供电板2

数字供电板2
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2022-10-6 16:19:09 | 显示全部楼层
电源修理比放大器还要简单,一只万用表就能定位故障,简简单单就OK了!最后想要吐槽的是这个输入与输出指示灯对应的是数字供电,那模拟供电指示呢?答案是面板上没有,这...

OK

OK
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2022-10-6 16:19:56 | 显示全部楼层

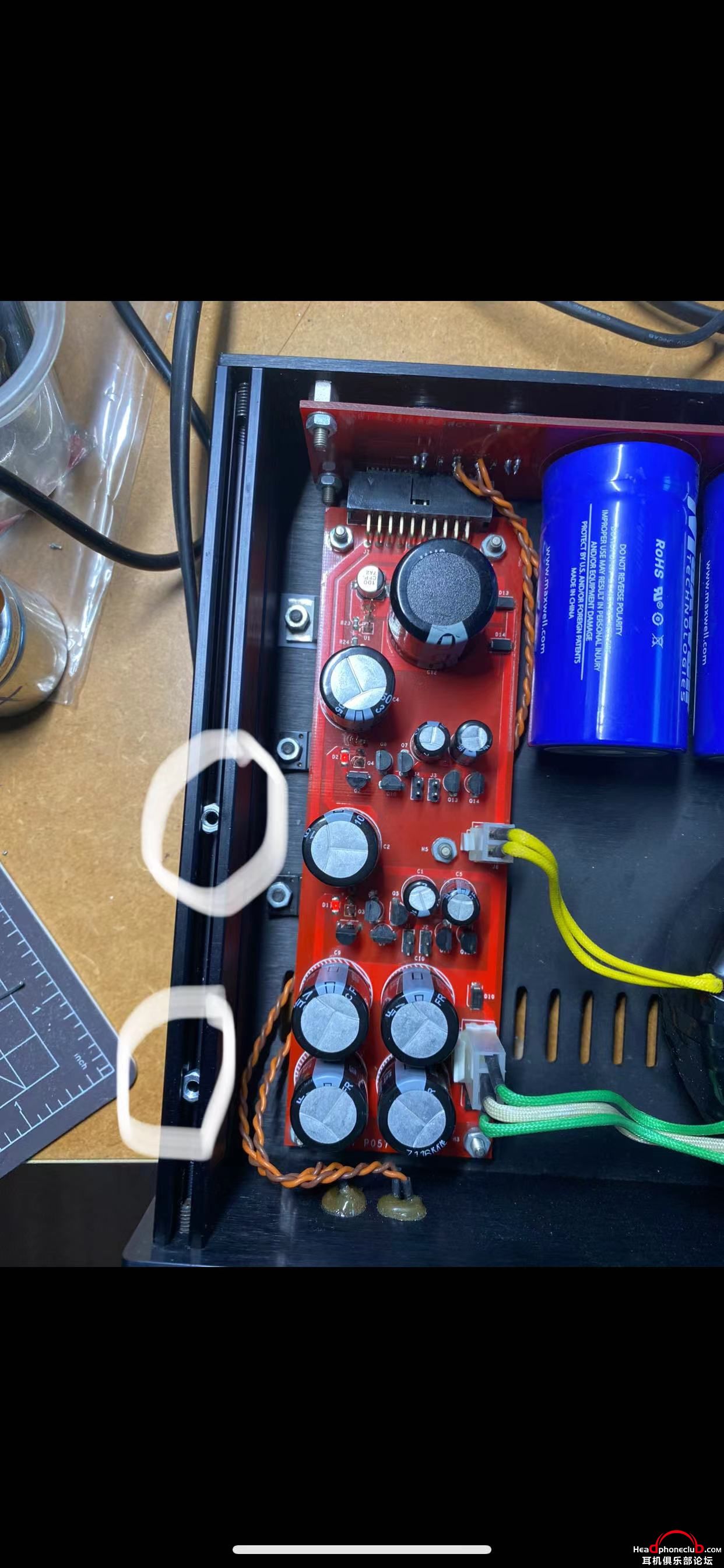

拧螺丝装板子...没想到本次修理最棘手的部分竟然出现在安装上盖的过程中,看到图中白圈里的螺母了没?通过上盖螺丝拧进去来固定上盖板,可这螺母偏偏是滑动的,所以要对准是很难的啦...鬼才设计!
