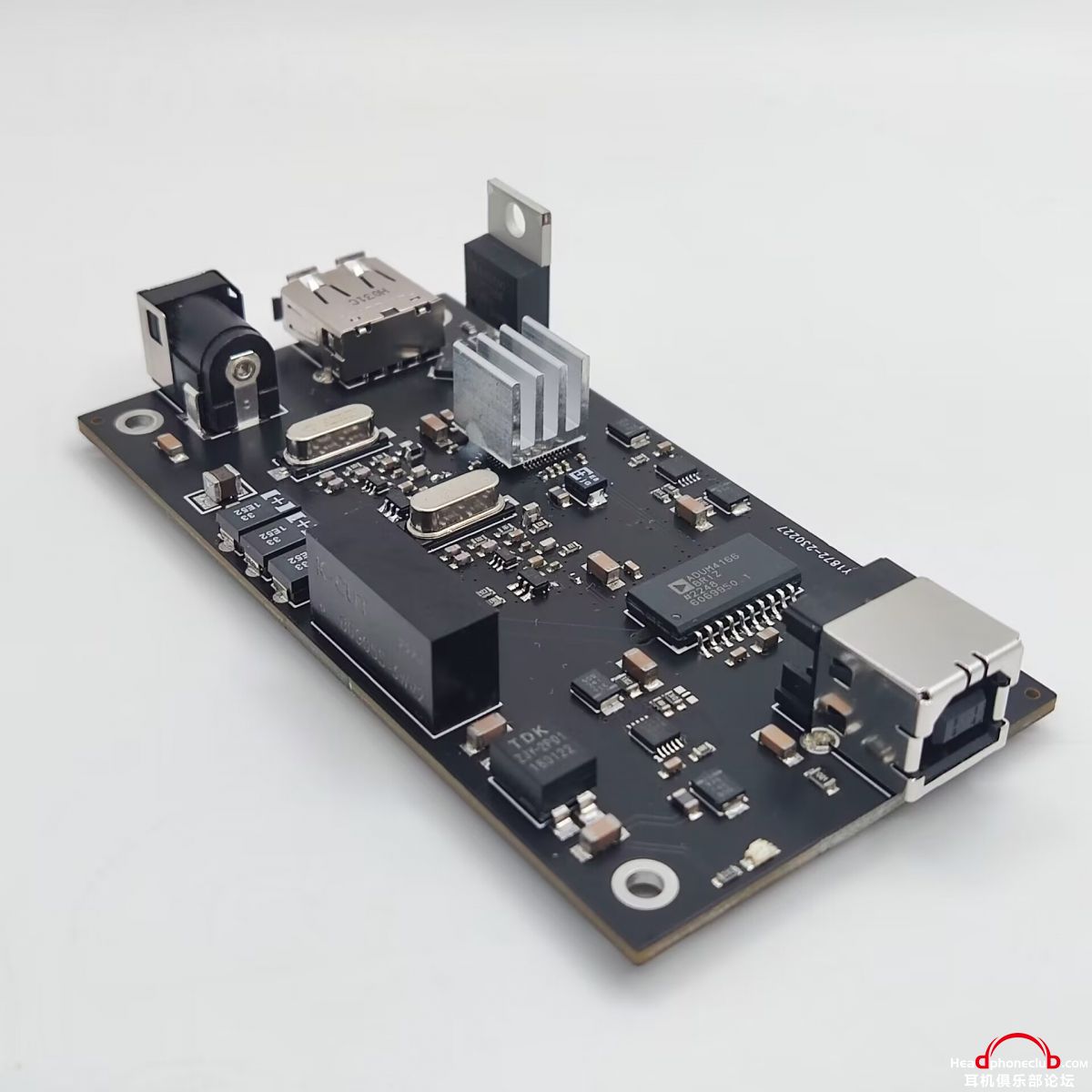

      ADUM4166是去年8月份就在mouser上面订购了，直到2月底才到我手上，等的有点久。

      这是ADI首款支持USB2.0高速传输的USB隔离芯片，还有另一个型号ADUM4165，不过4165的时钟是在初级，工作的时候还需要经过内部隔离才传输到输出级，有劣化，所以当初选择的是ADUM4166，即便这是个有时钟PLL的隔离器芯片，但是我还是在输出端增加了一个信号重整电路，这会让输出更稳定。

   输入端没有使用来自USB前端的5V电源，而是用一个隔离电源模块从次级供电端取电，芯片两端的3.3V都使用了超低噪声稳压芯片LT3042，这可以让信号更纯净。输出级需要的2个时钟信号，由2个分立有源振荡电路提供，这个电路源自有名的飞秒晶振CCHD957，并且做了适度改进。

   结构简单，成本不高，非常廉价隔离器

museau · 发表于 2023-3-11 20:26:47

输出级为啥需要2个时钟信号?

夜游人 · 发表于 2023-3-11 20:58:31

museau 发表于 2023-3-11 20:26
输出级为啥需要2个时钟信号?

一个是4166的工作时钟，一个是信号重整芯片使用

darkfrank · 发表于 2023-3-11 21:19:53

看网上评论似乎都说AD这片出来声音效果不太好听，Ti的ISOUSB211会好不少。楼主会考虑下做TI的吗？

夜游人 · 发表于 2023-3-11 22:56:09

darkfrank 发表于 2023-3-11 21:19
看网上评论似乎都说AD这片出来声音效果不太好听，Ti的ISOUSB211会好不少。楼主会考虑下做TI的吗？

业余的那种设计做出来不好听是很正常的事情，adum4166表示不背这个锅。

不过这种单芯片隔离的方案在我几个隔离器中确实算是比较低端的，做一款就行了，没必要花太多精力，更没必要去做另一款还更低端的

shadow_a · 发表于 2023-3-12 00:03:57

楼主有无考虑做一款10m时钟输入的 usb隔离器/处理器

会飞的狼 · 发表于 2023-6-22 22:37:37

夜游人发表于 2023-3-11 22:56
业余的那种设计做出来不好听是很正常的事情，adum4166表示不背这个锅。

不过这种单芯片隔离的方案在我 ...

王婆卖瓜自卖自夸

gtk · 发表于 2023-6-22 23:50:36

会飞的狼发表于 2023-6-22 22:37
王婆卖瓜自卖自夸

你可要小心，楼主自然有途径知道你的个人信息。你如果在他家买过东西还会把你电话和地址都挂在网上

会飞的狼 · 发表于 2023-6-23 10:52:45

本帖最后由会飞的狼于 2023-6-23 10:57 编辑

gtk 发表于 2023-6-22 23:50
你可要小心，楼主自然有途径知道你的个人信息。你如果在他家买过东西还会把你电话和地址都挂在网上

谢谢指点楼主是这种人

说别人业余基本的东西都不行，那我得注意。

top_12345 · 发表于 2023-6-23 14:15:13

不知道这种隔离和光隔离哪种好呢
