这次的机器来自绿坛的玩家。100V的日版机器被直接插到了220V上,自然就挂了。这款机器貌似没有220V的版本。以下是修理琐记,不定期更新。
在我的认知里,Luxman也算是老牌的日本音响厂家了,国内称为力士,看到这个牌子的耳放,忍不住怀念起从前,诸君还记得上世纪90年代音响黄金年代中风起云涌的一众日本HIFI厂家么?除了因为随身设备而为人熟知的大法Sony,松下Panasonic,爱华AIWA外,还有马兰士Marantz,先锋Pioneer,建伍Kenwood,胜利JVC,山水Sansui,三洋Sanyo,中道Nakamichi…
推荐一个网站给想了解这段历史以及其间出现的相关产品的人。
http://www.thevintageknob.org/index.php


世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-7-22 13:28:30 | 显示全部楼层
沙发自己占...收到机器,霍,又大又重的一个包裹。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

0

主题

63

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2021-3-23
发表于 2023-7-23 17:36:59 | 显示全部楼层
不会是就烧了个保险管吧

点评

保险丝一般是控制大电流,高电压先烧变压器。  详情 回复 发表于 2023-7-24 11:50
回复 支持 反对

使用道具 举报

82

主题

2120

帖子

38

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
38
注册时间
2008-3-2
发表于 2023-7-24 11:50:22 来自手机 | 显示全部楼层
G点 发表于 2023-7-23 17:36
不会是就烧了个保险管吧

保险丝一般是控制大电流,高电压先烧变压器。
回复 支持 反对

使用道具 举报

9

主题

1550

帖子

32

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
32
注册时间
2003-10-22
发表于 2023-7-25 09:18:37 | 显示全部楼层
还真有可能是保险丝。以前磨一台索尼的日版DAT,换好零件后脑袋断路,随手把电源插头插到220V插座上,只见变压器下面红光一闪……保险丝烧了,换保险丝后开机正常;还帮朋友修过日版先锋LD,保险丝是焊在C型变压器内部,拆开变压器换完保险丝解决问题。
回复 支持 0 反对 1

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-7-25 10:31:30 | 显示全部楼层
本帖最后由 windsqualler 于 2023-7-25 10:34 编辑

拆开机箱顶盖一看,电路板一层叠一层,到目前为止遇到的最复杂的耳放了。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-7-25 10:33:52 | 显示全部楼层

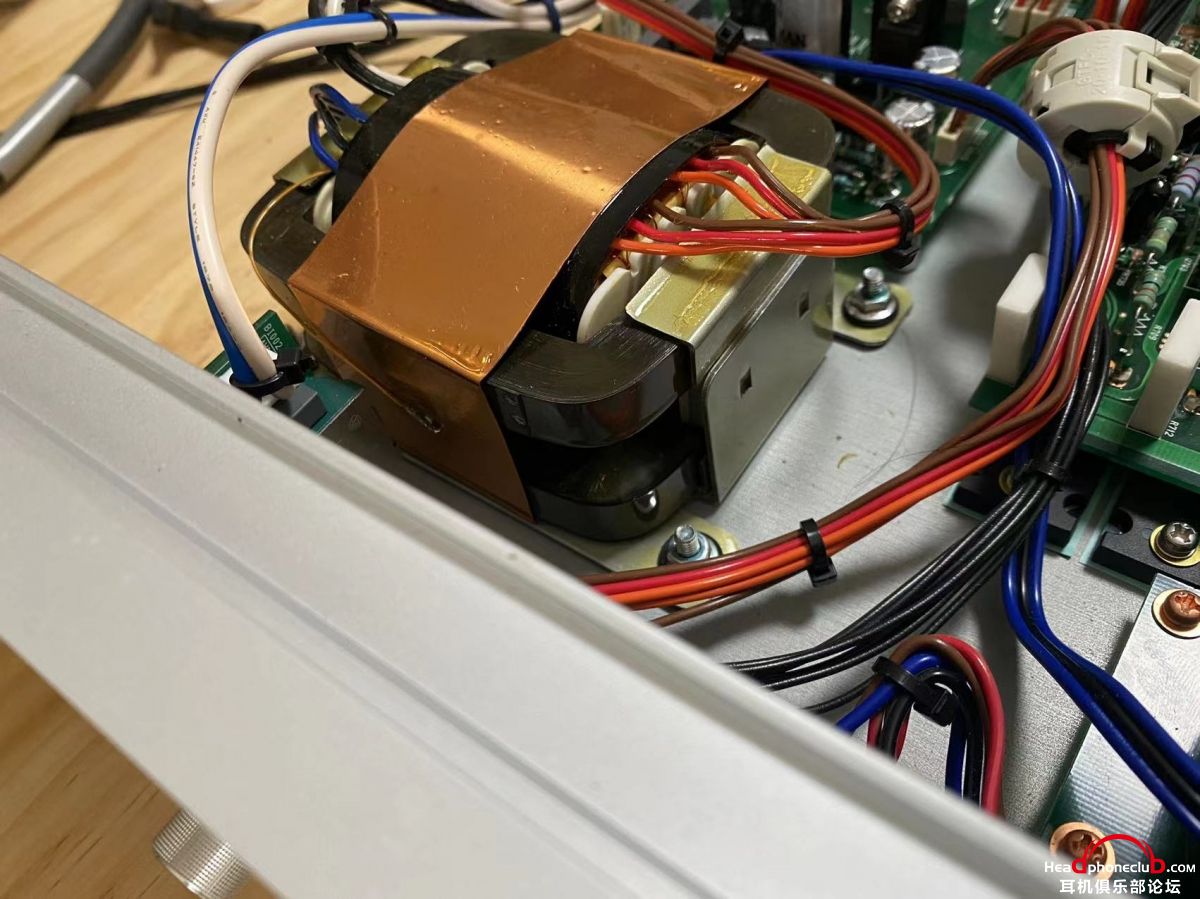

第一件事是测量电源变压器的好坏,这次Luxman使用的变压器的结构比较特殊,不属于常见结构,像是传统R型与EI型的复合体。不同的变压器结构是会极大的影响声音的,传统的EI型、R型、C型、环形、o型等其声音特质是不一样的,略懂一些电子知识的烧友常常对此观点嗤之以鼻。幸运的是变压器没坏,坏了就得拆变压器重新绕线,费时费力,这是我最怕遇到的。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

13

主题

395

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2018-7-28
发表于 2023-7-25 12:51:29 | 显示全部楼层
oi型变压器,漏磁和发热会比传统的ei小一点,同时可以做的高度比较低

点评

oi型?从未听过这个叫法  发表于 2023-7-25 16:22
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-7-25 16:21:43 | 显示全部楼层

luxman p-700u耳放修理杂记

本帖最后由 windsqualler 于 2023-7-25 17:28 编辑


变压器没坏,剩下的工作就很简单了,无非检查电源供电,没问题再检查放大模块,这次的问题不算大,放大模块完好,供电模块爆了个125V/3A的保险管,同时坏了两只与稳压相关的三极管,都是淘宝能够买到的常规型号,替换上就行,不会影响声音,完美!
本次收费:0元
作为交换,机器借我听几天,同时也是为了验机。
最后感谢老铁费心送的礼物,笑纳了。
欢迎大家找我免费修机器!(仅限国外产品,国内产品请联系厂家,来回运费自理,贵价零件费用自理,电阻、电容、三极管之类的小玩意儿就不用了)
联系方式:论坛pm或闲鱼windsqualler




世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 2 反对 0

使用道具 举报

136

主题

5252

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2023-7-26 19:06:37 | 显示全部楼层
楼主真不错!国际饭店的蝴蝶酥很有名!
回复 支持 反对

使用道具 举报

66

主题

2270

帖子

109

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
109
注册时间
2012-11-5
发表于 2023-7-26 19:43:06 | 显示全部楼层
感谢楼主,为啥只修国外产品啊?

点评

国内的机器厂家就在国内,还麻烦人家楼主干啥  详情 回复 发表于 2023-7-28 13:21
回复 支持 反对

使用道具 举报

5

主题

192

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2014-2-11
发表于 2023-7-28 13:21:59 | 显示全部楼层
dinupeng 发表于 2023-7-26 19:43
感谢楼主,为啥只修国外产品啊?

国内的机器厂家就在国内,还麻烦人家楼主干啥
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-7-31 16:48:26 | 显示全部楼层
技术上随意说两句,虽然放大器这块这么多年都没有任何实质的进展。

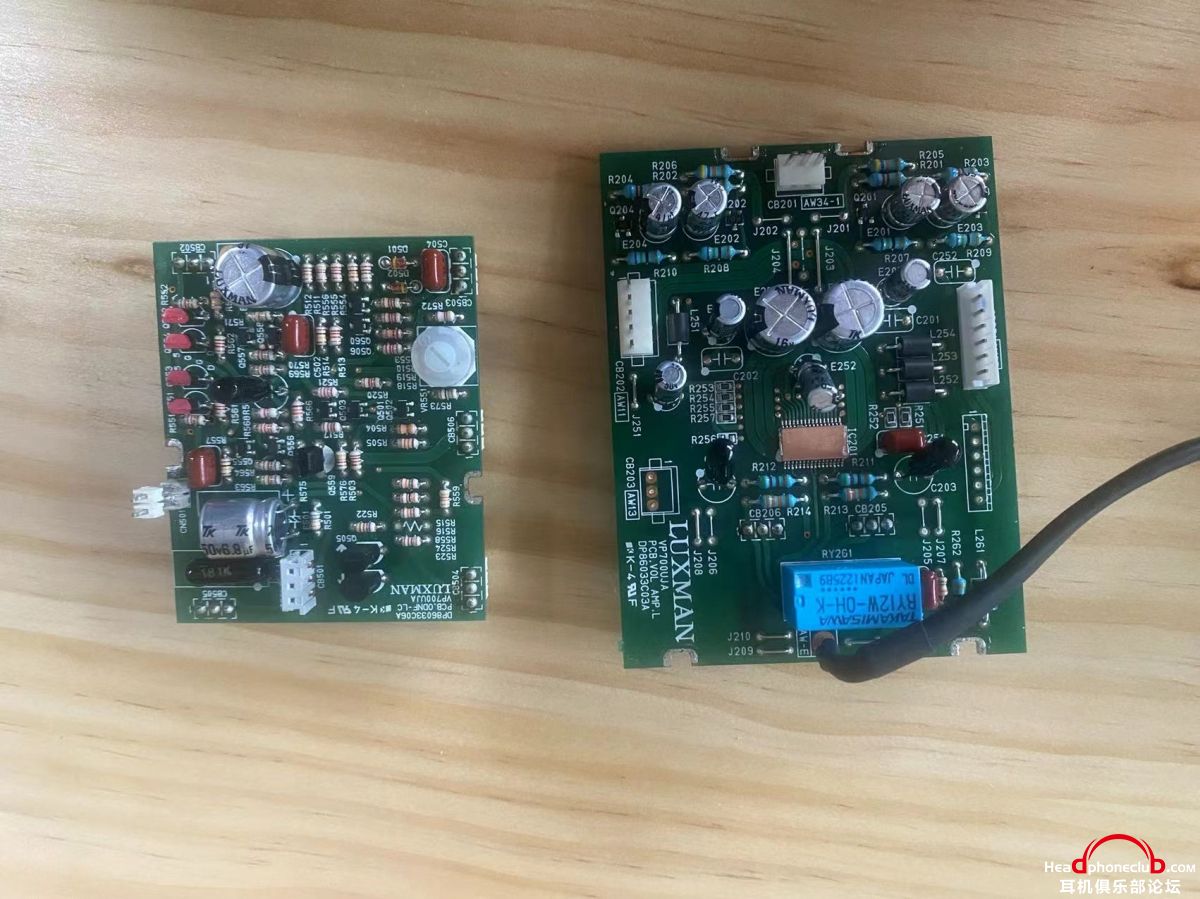

Luxman在p-700u以及后续的升级产品p-750u上使用了两种厂家宣传的技术,LECUA与ODNF。图中右边就是LECUA模块,左边是电压放大模块。
LECUA即Luxman Electronically CoN T Rolled Ultimate Attenuator,简单来说是一个电子音量控制系统,核心是MUSES产的电子音量控制芯片72320,使用的时候通过数据指令控制芯片内部的电阻阵列来调整音量大小。虽然这款芯片已问世10年了,仍然是目前能够买到的最好的音量控制芯片。相对于通过继电器控制由外部电阻构成的阵列来调整音量(比如湖人的nimbus耳放),孰优孰劣,是个有趣的话题。类似于解码器,是使用r2r芯片,还是自己组织r2r电阻阵列。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-7-31 16:49:30 | 显示全部楼层
ODNF即OnlyDistortion Negative Feedback,只有失真会通过负反馈来消除,给人一种暗示音乐信号不会受反馈影响,听起来很诱人。但我想说的是负反馈是不会区分音乐信号与失真的,任何时候音乐信号与失真都是一起通过负反馈的,若是能够对二者区别对待,就不需要反馈系统了。所以ODNF仍然是一种普通的负反馈。

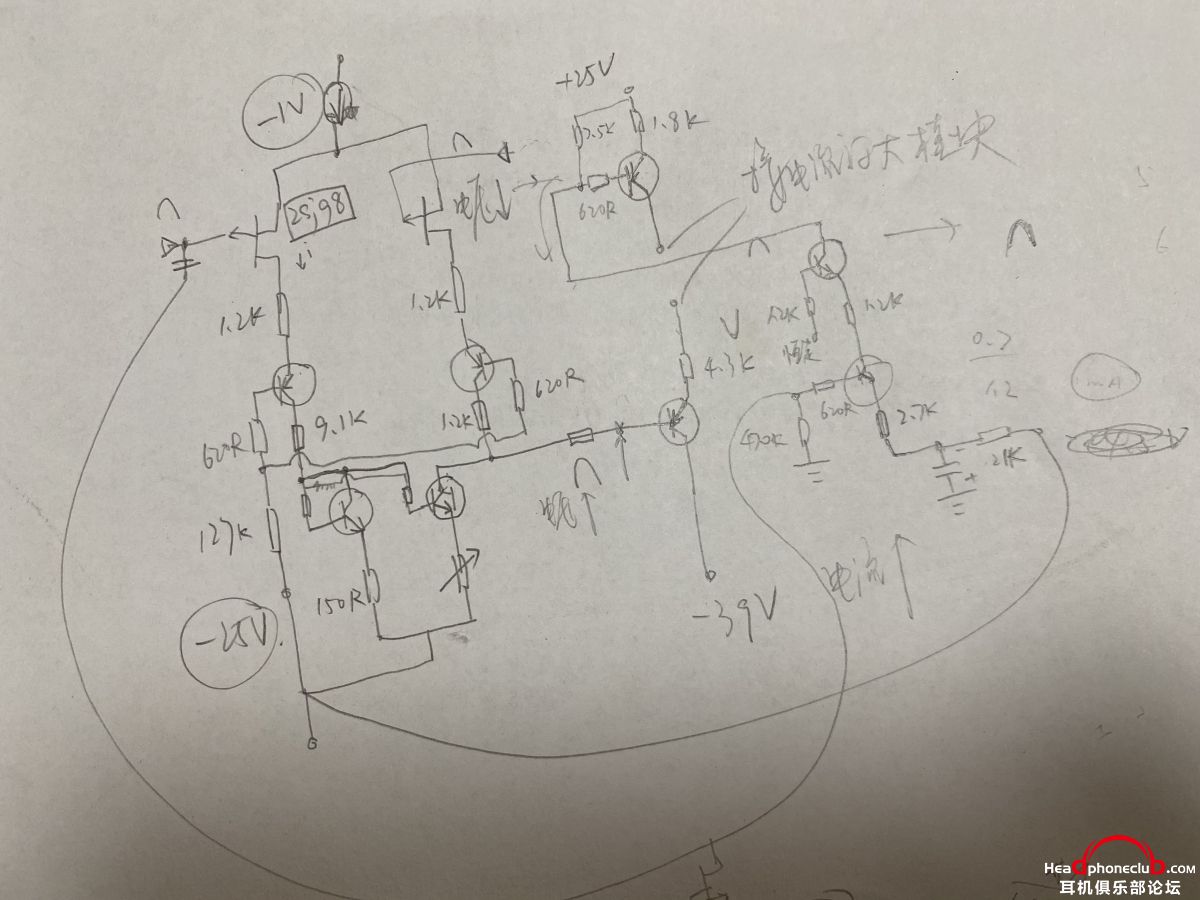

从电路上看,P-700u与Krell的KSA-5、HeadAmp的GS-X-MK2类似,都是以JFET作为输入(缓冲/电压放大),以三极管作为电流放大,通过电压负反馈来控制增益,P-700u的增益与KSA-5类似,大约在5左右。GS-X-MK2的增益要大一些,大约在10这样。
