二嫂家的时钟,来自本坛烧友,又是个大箱子,到我家已经好几天了。前两天抽空在修EMO耳放,打开包装开膛剖肚后就丢一边了。实测这个黑色的EI变压器挂了,初级线圈全断,无论是110v、120v还是230v都用不了,次级线圈倒是ok。看来要从这个变压器入手了。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-9-23 09:14:30 | 显示全部楼层

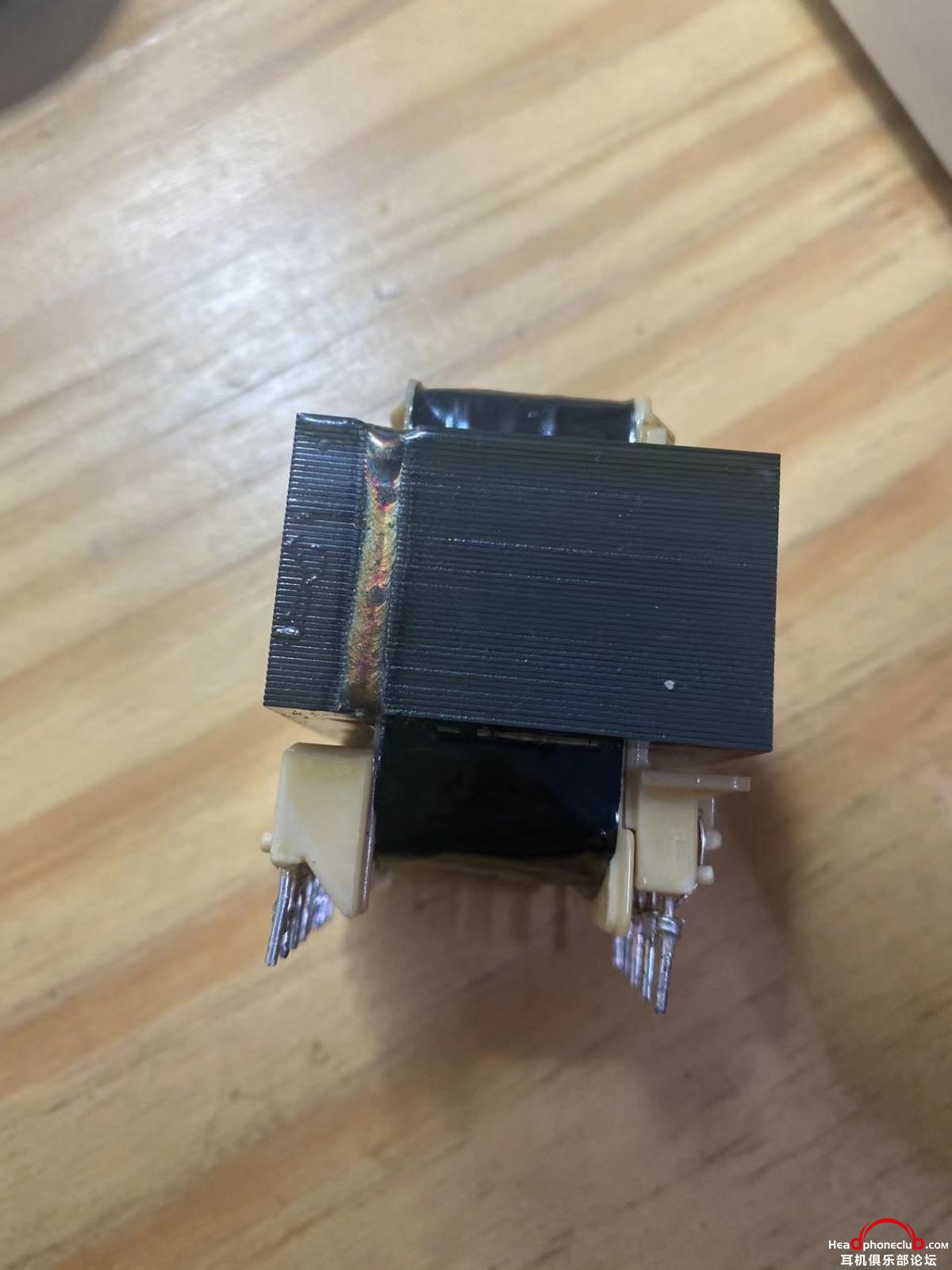

变压器上没有电压参数,电路板上也找不到,头疼。艾莉薇,为了后面的测试,这个坏掉的变压器必须取下来。焊下变压器,可以看到引脚处线已经断了,然而,不仅仅是引脚,内部也断了,真是“筋脉尽断”,很难想象这是怎么造成的。
broken transformer.jpg

点评

这个应该可以找专业的变压器厂仔细拆开检查绕组匝数然后重绕,这个BANDO变压器还是品质很好的,20多年前从一个先锋功放里拆了个BANDO变压器我现在还留着,虽然没地方用得上,这个坏了的变压器尽量用原来的铁芯和骨架  详情 回复 发表于 2023-9-23 11:54
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
发表于 2023-9-23 10:54:15 | 显示全部楼层
引脚都被扯出来了,明显是运输搬运过程中剧烈抖晃造成的,这厂家心也大,竟然没有啥铁芯固定措施

点评

看变压器在板子上的时候姿势还是平整的,这个管脚是不是拆焊的时候拔出来的?  详情 回复 发表于 2023-9-23 11:51
今年冬天很不冷
回复 支持 反对

使用道具 举报

2

主题

138

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2023-8-17
发表于 2023-9-23 11:51:23 | 显示全部楼层
夜游人 发表于 2023-9-23 10:54
引脚都被扯出来了,明显是运输搬运过程中剧烈抖晃造成的,这厂家心也大,竟然没有啥铁芯固定措施

看变压器在板子上的时候姿势还是平整的,这个管脚是不是拆焊的时候拔出来的?

点评

断了,不是脱了  发表于 2023-9-23 12:09
回复 支持 反对

使用道具 举报

2

主题

138

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2023-8-17
发表于 2023-9-23 11:54:54 | 显示全部楼层
本帖最后由 laoO0000 于 2023-9-23 11:56 编辑
windsqualler 发表于 2023-9-23 09:14
变压器上没有电压参数,电路板上也找不到,头疼。艾莉薇,为了后面的测试,这个坏掉的变压器必须取下来。焊 ...

这个应该可以找专业的变压器厂仔细拆开检查绕组匝数然后重绕,这个BANDO变压器还是品质很好的,20多年前从一个先锋功放里拆了个BANDO变压器我现在还留着,虽然没地方用得上,这个坏了的变压器尽量用原来的铁芯和骨架重绕比较好。
日本人做的变压器电压余量留的都不大,所以重绕时可以考虑给初次级匝数都增加10%
回复 支持 反对

使用道具 举报

2

主题

138

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2023-8-17
发表于 2023-9-23 13:22:13 | 显示全部楼层
断了的是线,那可能引脚本来就是那样,并没有被拔出来
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
发表于 2023-9-23 19:40:21 | 显示全部楼层
我以前做线电用E牛,没有另外固定铁芯,就出现过这种情况
今年冬天很不冷
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-9-25 16:16:13 | 显示全部楼层
本帖最后由 windsqualler 于 2023-9-25 16:26 编辑

要确定变压器的电压,最直接的方法就是拆下线圈数圈数,通过圈数比计算电压比。数圈数是个累人的工作,G-02使用的这个10w变压器230V的初级线圈一般来说有2000圈左右,另外线圈外围的E与I硅钢片是焊接在一起的,取线圈的话必须要用到切割机暴力拆解了。那换一种思路,看一下这个变压器上的供电板的作用与电路,这块板是用于面板显示与控制的。
可以观察到G-02的显示屏内部网状与长细线的结构,这是VFD屏的特点,这里就需要具备一些关于VFD的基本知识了。VFD指的是Vacuum Fluorescent Display(真空荧光显示屏),它的工作原理类似于电子三极管,通过加热阴极产生电子轰击屏极的荧光材料发光来进行显示,在栅极上施加不同的电压可以控制电子流的大小,从而开启、关闭显示以及进行亮度控制。
市面上常见的VFD一般通过3-5V交流供电来加热阴极灯丝,翻看显示屏的背面可知是FUTABA公司的产品,型号为12-BT-216GNK,FUTUBA公司对自家产品的建议是交流3V。同时通过对电路板的解读与测试可知板上还有+3.3V与-26.5V两组直流电压,3.3V是屏极电压,同时也给VFD驱动芯片M66005供电,-26.5V是栅极电压,通过一个5.5V稳压二极管产生-21V的偏压给阴极。基于以上就可以推知所需的变压器次级的三组线圈电压了。


世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-9-25 16:22:08 | 显示全部楼层
可以正常工作了!
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-9-25 21:10:36 | 显示全部楼层
修完机器去踢个球,神清气爽!
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2023-9-25 21:17:28 | 显示全部楼层
晚上测了下机器的时钟输出,首先是48kHz,正常
