更新网络设置 HAPI 系统进一步改造与优化：核桥分离和多通道summing

ultraoxox

交易区新帖推荐

近期，我有幸与一位资深 HAPI 玩家深入交流，从中获得了许多宝贵的经验，带给我很多优化当前系统的思路。但第三四季度工作忙疯了，还有大量项目上线，我只能利用周末的闲暇时间逐步推进改造工作。最近这一改造终于大功告成，实乃可喜之事。

本次改造的核心在于实现核桥的拆分和 Summing 功能的加入，主要涵盖以下四个方面：

a. NUC 作为 Bridge 的引入

我原先直接使用 MBP 通过 Sonnet 网卡连接 HAPI，虽然稳定性良好，但存在以下问题：

• - MBP 同时也是我的工作环境，有时候还要那本地炼丹，因此不适宜作为音频播放的数字源。
• - Mac 的 CoreAudio 仅支持 DoP 输出 DSD。
• - Merging 的 Pyramix 仅支持 Windows 系统，我推测他们对 Windows 的支持更为完善。
• - Merging 对 Mac 新系统的支持速度较慢，我想升级sonoma。


鉴于这些问题，我放弃了直连 Mac 方案。更优的解决方案是使用一台专门的多媒体播放机器，并能被 Mac 控制。综上，我选择了核桥分离方案。系统拓扑调整为 NUC、Mac 和 HAPI 同时接入一个交换机，NUC 通过外接 Sonnet 网卡连接，Mac 和 HAPI 的 IP 地址配置在 Sonnet 网卡的子网内，形成一个独立的音频局域网。NUC 和 Mac 通过 Wi-Fi 网卡连接外网，使用另一个子网。

这样改造的好处是，日常听歌时 HAPI 可连接 NUC 的 ASIO 输出，观看视频时可直接切换至 Mac 的 Core Audio 输出。同时，一台 Mac 可以直接配置 Ravenna 网络，还能通过 Windows Remote 控制 NUC。NUC 可以放置一旁，保持开机状态，实现简洁高效的操作。并且音频所在的子网和家庭网络隔离开来，避免可能的网络风暴问题。

b. NUC 的系统选择

最初考虑使用 Ubuntu 或 Linux 系统，但 Merging 的 Linux 驱动存在一些问题，报错信息不完善难以调试。因此，我最终选择了 Merging 更为全面支持的 Windows 系统。在 Windows 下，MAD 的使用体验非常友好，优于 Mac 的 VAD，且 Aneman 不会像在 Mac 上那样频繁闪退。

c. 软件迁移：Roon Core + Roon Server + HQPlayer

我原本的播放软件是Audirvana，是一款产品设计和音质都很优秀的软件。但由于 Audirvana 原生不支持核桥分离，需要在桥上另外安装一个 Upnp renderer才能实现，目前似乎没有非常合适的Upnp renderer。我在黑五打折期间趁机将其迁移到 Roon + HQPlayer 组合。Mac 作为 Roon Core，NUC 作为 Roon Server，配合 NUC 的 HQPlayer 向 Hapi 输出。

d. 八通道 Summing

八通道版的 Nadac 支持将八通道 Summing 成两通道输出，从而提升动态范围。HAPI要实现此功能，需要使用专门的 Summing 设备，如 Neve 的 5057 Orbit、Dangerous 的 Bus-XT 或 Burl 的 B32，它们都支持至少 16 通道 Summing 成两通道。

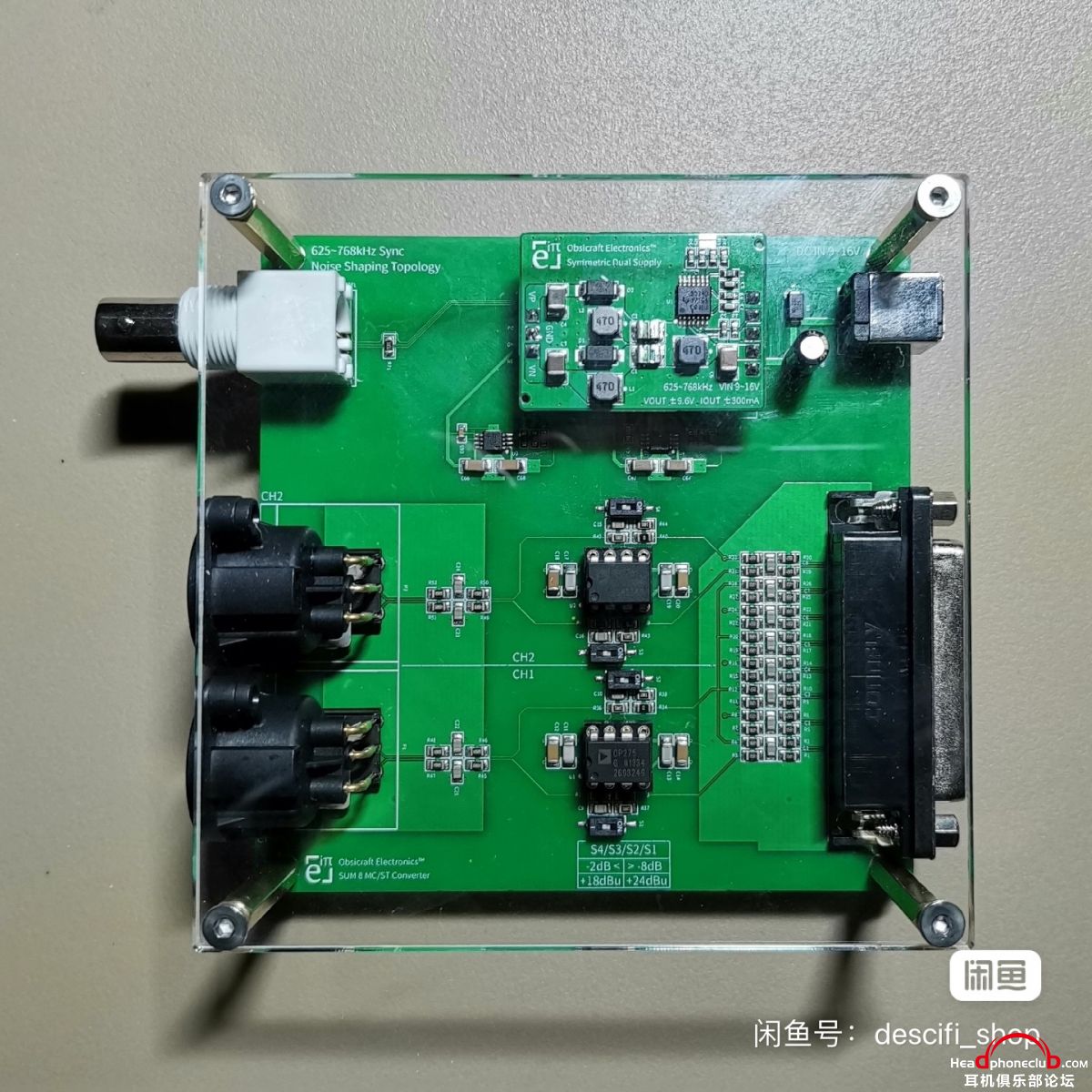

我尝试使用 Satori 进行八声道 Summing，但效果不理想，声音变得模糊。对于 HiFi 玩家来说，Summing 应该是一个尽可能不染色的过程，而录音棚 summing 的主要卖点是提供染色，这一点上存在矛盾。有玩家尝试 Dangerous 的 summing 反馈效果很好，大家可以尝试。此外国内一位 HAPI 玩家开发了一款简洁有效的 Summing 模块，我买来用了一段时间，它能在保持声音细节的同时增强声音密度和动态，非常值得尝试，在闲鱼上就可以搜索到。

需要注意的是，二代 HAPI 可以直接将 DA8P 的多通道同时监听一个source，但一代 HAPI 不支持（和merging确认过是硬件问题，二代采用ZMAN针对双声道优化过。实测下来一代 HAPI 最多支持两通道同时监听一个source，剩下的通道是杂音，报错"Ethernet input: Queue mux error"）。
但还是有解决方案的，我们可以转换思路从 Source 的通道映射动手，让 ASIO3, ASIO5, ASIO7 = ASIO1，CoreAudio 同理。以下是一些有效或可能有效的实现方案：

Mac 实现：

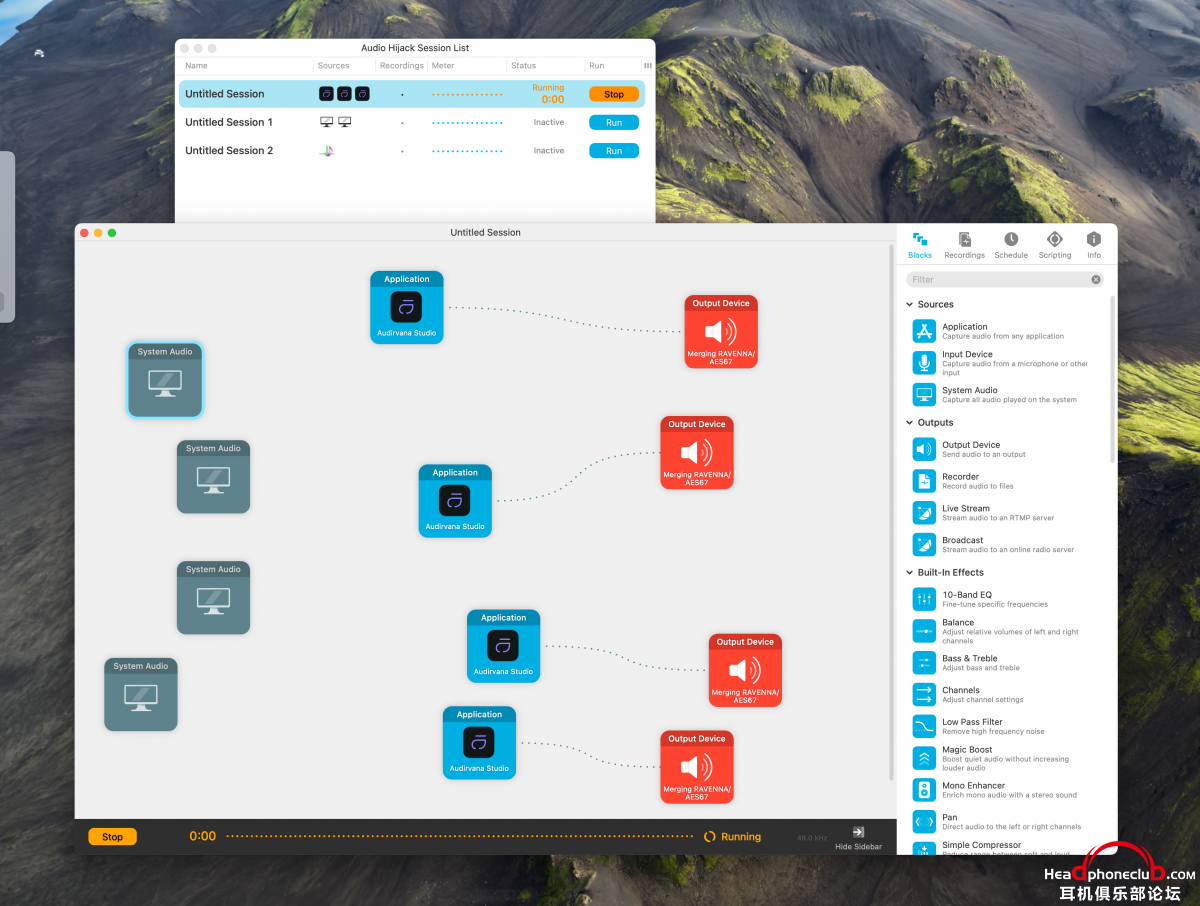

• 音频劫持： 使用 Hijack4 等软件复制、配置 Source 和通道，实现通道映射修改。适合播放 PCM 音频，但 DSD 播放时可能出现爆音和卡顿。
•
• 更改 CoreAudio 的 Channel Mapping： 通过调用 CoreAudio API 或使用 AudioToolbox 等库实现自定义配置。这个方法按coreaudio文档上的说法似乎是可行的，objective c或者swift都能够实现。但我自己用chatgpt简单写了段swift，发现两声道配置能够跑通，但多声道配置实现似乎有bug，没有报错但也没有声音。有技术栈是swift的朋友可以试试看。
•



Windows 实现：

• HQPlayer Matrix-->Pipeline setup： 在 HQPlayer 的矩阵中直接配置通道映射，如图配置即可，效果非常稳定。Mac 上的 HQPlayer 也可尝试，但我的环境里配置后无声音，原因未知。


遇到的软件问题及解决方案

在构建网络时遇到的问题及解决方案如下：

• - HAPI 爆音问题：排查发现是交换机和网卡问题。我将交换机更换为 Cisco 的 SG300-10p（已停产，价格亲民）并禁用 NUC 的原生网卡，使用外接的 Sonnet 网卡，问题得以解决。
• - Ubuntu 安装 Ravenna 的 OpenSSL 库和其他依赖问题：建议使用 Ubuntu 16 而非 Ubuntu 22，避免潜在的环境问题。
• - Roon 无法在 localhost 找到 HQPlayer：由于 NUC 上有两个网卡，建议直接指定 Sonnet 网卡（或其他有线网卡）的 IP 地址。


### 更新：关于网络和交换机设置问题
关于hapi的网络设置，其实官方早就给出推荐答案了。
大致总结一下，有以下要点：
1. ravenna网络必须是和家庭网络独立开来的以确保稳定表现。可以使用一个交换机只连接ravenna设备，也可以使用vlan。
2. 使用三层交换机。
3. 电脑网卡按照推荐设置进行配置，关掉一切节能选项。

其中对于一般家用条件比较麻烦的是ravenna使用独立的网络。当大家使用流媒体的时候不连接外网是无法正常播放的，使用nas播放本地音乐可以规避。我家比较麻烦，nas在地下室连接主交换机，还负责其他的文件服务，无法直接接入独立的网络，必须想办法实现播放音乐的电脑即在外网也在ravenna独立的局域网内。
具体实现方法如下：
1. 交换机配置vlan：其中vlan0包含wan口连接外网，电脑、wifi ap等等通常设备连接在vlan0。所有的ravenna设备连接vlan1，并设置动态ip或者自动ip。
2. 电脑网卡1连接vlan0，实现外网连接。roon如果连接hqplayer的话ip地址使用网卡1的ip。
3. 电脑网卡2连接vlan1，作为ravenna设备。

其中交换机的vlan配置可以直接从merging官方文档获取。
具体请见文档原文：
1. Ravenna common isuues and recommendations:
https://merging.atlassian.net/wi ... and+recommendations
2. Cisco SG300-10 SG300-20 Auto-configuration
https://merging.atlassian.net/wi ... +Auto-configuration

如果使用的是merging推荐的几款交换机（例如上面的思科sg300-10），可以根据网络情况选择配置merging调整好的配置文件直接载入。

天方夜谭天说地

两块da卡可以实现著名的 十六通道合二。
还有机内时钟魔改
好多玩法。

核桥分离试过，始终觉得roon不行，始终不及win直连，pc优化比核桥分离强

户川汐音

我的hapi目前是用的一位坛友提供的方案，优化后的pc插一块sfp网卡，光纤连接sfp交换机（目前用赛耳之声nw300），然后网线连hapi，在windows下使用。之前想过搞taiko网卡，不过心里还是没底。
求和卡这个玩法也听说过，这个模块我在闲鱼上看到了，感觉很有意思，要是可以免线材直接插到db25口上就好了。

ultraoxox

天方夜谭天说地 发表于 2023-12-11 18:13
两块da卡可以实现著名的 十六通道合二。
还有机内时钟魔改
好多玩法。

可以roon连hqplayer，比直接roon好听，而且我的roon会src到44.1khz，不知道为什么。

blizzard_c

楼主的sonnet网卡是光口吗？个人经验，nuc/mac跟hapi之间加光隔效果还是显著的。

ultraoxox

blizzard_c 发表于 2023-12-11 23:08
楼主的sonnet网卡是光口吗？个人经验，nuc/mac跟hapi之间加光隔效果还是显著的。

不是，是merging推荐的一个雷电网络适配器。nuc插sfp网卡有点点麻烦，我得想想怎么转接hhh

V5RT

玩过一代，听大佬说十六合二非常强，有机会弄台二代
