[其它] 【修理】hydra zpm,它活了,它又死了

[复制链接]

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
发表于 2024-4-15 23:17:18 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
第二次修这种电源,这次的修理是一个漫长的过程,经历了故障诊断,等待芯片,给电路板做微创手术等一系列步骤,然而最后的结果…
收到机器拆开

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:17:51 | 显示全部楼层

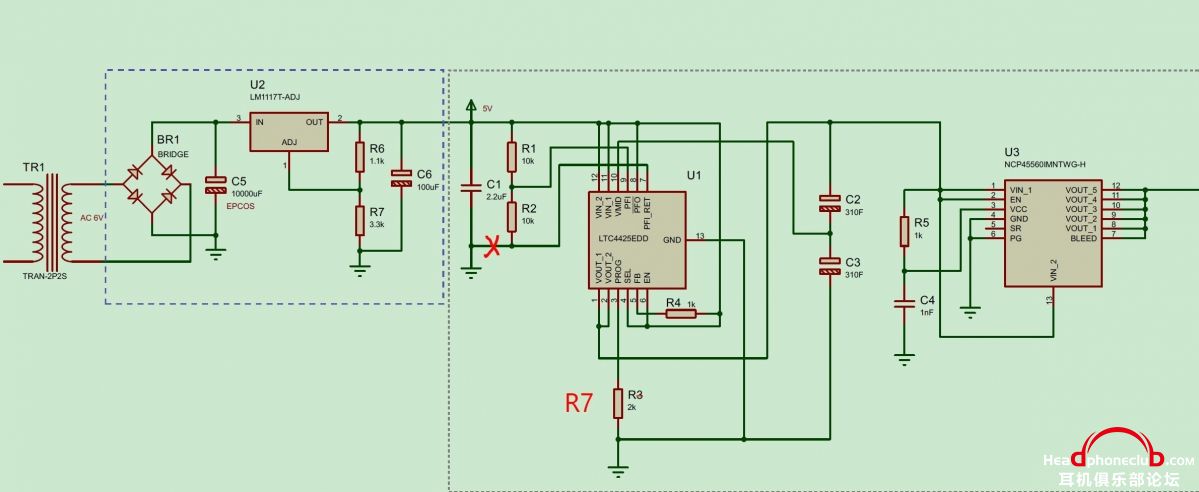

数字输出灯不亮,定位故障板,一番检查确定是U1芯片与C7电容挂了,图中蓝色圈的部分,烧的真够烂,怎么感觉还发霉了,这机器到底经历了什么…
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:18:46 | 显示全部楼层
淘宝找熟悉的商家问芯片,缺货,要等些天,那就等吧。
先焊下故障芯片,没想愚蠢的厂家竟然用高温焊锡,大约完全就没考虑过还有人会修它,风枪调到450度焊锡也毫无反应,完全拆不下来。
底下有电容隔着,拆焊台也够不着,只能用大功率电烙铁配合刀型头暴力拆吧。
好不容易拆下来,最后还是傻眼了,有几只引脚焊盘都烧没了,这怎么修?
这来到了我的未知领域呀,我有点自闭。
现在的芯片真心小,比米粒大不了多少,引脚宽度也就0.2毫米左右这样,怀念当年的双列直插DIP大芯片。

先放一边吧,芯片还没影儿。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:20:20 | 显示全部楼层
一个多月后芯片终于到了,但我还是没有任何的修理头绪。要不我给它重新画块板子吧,从原理图开始
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:23:13 | 显示全部楼层
但好像又不妥,这不是修机器,这是麦克牛丸,不符合我修旧如旧的修理哲学,何况烧友们都迷信原版PCB,感谢商家这么多年不断的洗脑。
一方面答应了别人就该竭尽所能,另一方面我又很纠结该怎么办。为了缓解我纠结的情绪,我甚至开了个自娱自乐的新坑调节下:
https://www.headphoneclub.com/thread-763408-1-1.html
在思考了也纠结了很长一段时间后(其间患上了呼吸道感染,被折磨了两三周才算恢复,相信很多人在这个春天都有这样的遭遇),我选择了最终的方案,电路板微创手术。借助电子放大镜,小心翼翼的刮掉了与焊盘相连的PCB引线上的红色阻焊漆,露出底下的铜箔。这样虽然焊盘烂掉了,仍然可以将芯片引脚焊接在露出来的铜箔上。图中C7电容已经换新了,就等着最后的芯片焊接了,成败在此一举。


世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:24:11 | 显示全部楼层
第一次做这样的手术,有点畏手畏脚,但最终还是将新的芯片焊在对应的位置上,电容可以正常充电了,花了几小时充满后,指示灯输出正常,手术很成功,它活过来了!我如释重负。我觉得自己多少有点像救死扶伤的医生,很有成就感。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:27:57 | 显示全部楼层
那为什么它又死了???
为什么是三个问号,而不是一个问号???
这要从它的主人说起,虽然在一开始的时候我就善意的提醒他急的话请找别人,然而后面我还是经历一个不断被催促的过程。他会在闲鱼上催,会在论坛的帖子里催,我得耐着性子跟他解释,如果我当天没有及时回复的话我就会收到他“???”的问候,彷佛在责问“小老弟,怎么回事,怎么还不回我”。这已经让我不爽。
最后当我告诉他机器已修好,并将购买零件的记录与价格发给他,对方竟然回复要等收到机器后再支付。这出乎我的意料,我觉得这多少有点不尊重我在这台机器上投入的努力。所以我不想再理他,机器还在我的手上未寄,我在等他自己明白先支付零件费才是唯一正确的道路。
后来,见我不理他,他那可爱的小脑袋瓜里想到的是我要黑他的机器。我看到他在闲鱼上在论坛里留言嚷嚷着我要黑他机器,还我机器之类的。
笨蛋永远是笨蛋,我厌蠢。
我从板子上焊下了我购买的芯片,这是我的芯片,现在它静静的躺在小盒子里,机器又恢复了最初到来我这边时的状态,它死了。
我舒坦了。
有些人不配拥有我的善意,只配遭受我挥出的鞭子。


世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:28:38 | 显示全部楼层
SF1459139851535,机器已保价寄回,祝机器好运吧。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

63

主题

1098

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2024-4-15 23:29:31 | 显示全部楼层
写在事件后的话:
1.        我希望你找我修理的动机是因为你信任我,我是你最好的选择,最后的希望,你相信我会认真耐心的对待你的机器。而不是因为我不收修理费,而你贪图这点小便宜。
2.        你得有边界感且有耐心。请通过论坛信息和闲鱼信息联系我,我看到自然会回复。不要一直询问、催促进展,修好我自然会联系你。如果进展很慢的话我会坦诚的告诉你原因,你也可以选择换人修理。手机短信、电话催促的我会直接拉黑。不要尝试加我微信。
3.        机器修好后主动询问是否需要支付零件费。


回顾以上,现在我觉得自己有点儿冲动,气量也不够博雅,然而我注定是个快意恩仇的人。

人,遵循自己的本心而活,简简单单。

2024年4月15日,夜。

世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

32

主题

1873

帖子

20

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
20
注册时间
2009-3-9
发表于 2024-4-16 11:30:11 来自手机 | 显示全部楼层
支持,绑定
回复 支持 反对

使用道具 举报

1

主题

53

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2020-3-10
发表于 2024-4-16 12:01:55 来自手机 | 显示全部楼层
楼主开搞前都没收费用,嘿嘿。。。。
回复 支持 反对

使用道具 举报

182

主题

2034

帖子

45

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
45
注册时间
2008-11-29
发表于 2024-4-16 13:31:59 | 显示全部楼层
支持LZ
回复 支持 反对

使用道具 举报

18

主题

165

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-11-5
QQ
发表于 2024-4-16 15:37:25 | 显示全部楼层
支持楼主,总有人把别人的善意当作理所当然
回复 支持 反对

使用道具 举报

5

主题

37

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2012-11-14
发表于 2024-4-16 16:47:20 | 显示全部楼层
支持楼主,楼主的耳放非常不错!
回复 支持 反对

使用道具 举报

143

主题

3998

帖子

40

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
40
注册时间
2011-5-26
发表于 2024-4-16 17:08:39 | 显示全部楼层
我以为人们只是不习惯于支付文科类知识的对价,没想到连理工类的也能遇到。。
auralic g2全家桶nc1200后级piega coax511;puritan/神农/tpn/mps/aq线;d100和驸马的蓝光机(带线电输出)
