我做了一对小音箱，叫“哪吒”的自然声NV5

zjize · 发表于 7 天前

研发历程（四）

确定最终版本后，最后需要的就是确定到消音室测试，确定最后的参数了。于是，蓝色的样箱送进了消音室，用Klippel进行了一次测试。

测试的结果让我目瞪口呆！除了频响极其平滑外，它的低频下潜达到了55Hz-3dB（实测为54Hz），这个很牛。有多牛呢，5寸能做到这个值都算是好箱子。某些大品牌的6寸6.5寸的箱子，低频下潜就差不多在这里。比如劲浪9**的和宝华的6**，以及某些国产。（很多箱子都不敢标-3db，只好标不标-3db的低频下潜，这样就可以乱标了）。

另一个让我目瞪口呆的是低频的量感，消音室测试简直跟没有一样。但试听明明饱满，量感充足啊。虽然前面的箱子测试中低频也是偏少，但这个少得有点多。为此我咨询了测试人员，回答就一句话：低频不管它，以听感为准。

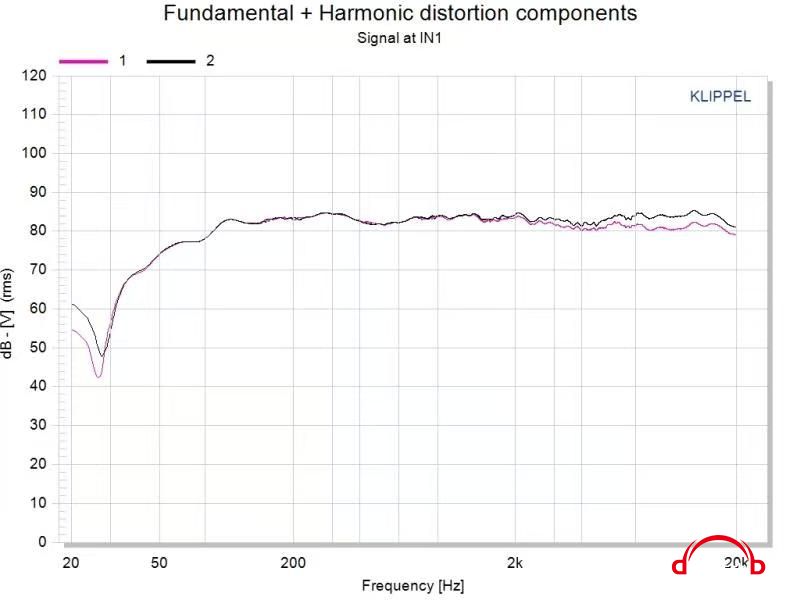

于是我只好请朋友到家里重新进行了一次低频的测试（他有土办法，可以非常准确的测到低频的量感），这回就一点问题都没有了，饱满而充足。总之，世界第一的测试系统（Klippel巨贵，一套测试系统近二百万，ASR都不相信有商家会用这套系统的）又双玄学了。下图红蓝为开关在+和-时的曲线，波动连有源用DSP都赶不上。

它真正牛逼的是THD谐波失真，尤其是低频的失真，在70-80Hz之间就达到了1%的水平了。虽然总体的失真水平并不算很低，但也一直可以维持这个水平，这就难怪它能大声压播交响了。重点是，几乎都是2次的谐波失真（人声好听的奥妙就在这里）。据我所知，大部分5-6寸入门级音箱在100Hz还做不到1%的，大约在120Hz水平左右吧。能做到100Hz以下1%的水准的，基本上都是中高端的货了。至于4寸，按说要大得多，可它偏偏就是这么的小。这很玄学。
参数出来，我就准备巡回加准备上市了。
最终的参数如下：
型号：自然声NV5，哪吒
规格：4寸无源音箱
频响：55-25000Hz(+/-3dB）
失真（THD）：80Hz@1%
阻抗：4欧
灵敏度：84dB
推荐功率：80-300瓦，AB类
尺寸：15cm*21cm*28cm
重量：8kg(NT)

zjize · 发表于 7 天前

本帖最后由 zjize 于 2025-3-6 19:27 编辑

回答一些小问题

一、哪吒所用的振膜材料？

它的振膜用了总共6种材料，我称之谓六重复合纸基振膜。大致比例为：

1.没有漂白的木桨（UKP），约30%；

2.漂白木桨（BKP），约20%；

3.漂白加硫化木桨（BSP），约10%；

4. 草棉 Linter，约15%；

5.麻桨Linen，约15%；

6.羊毛Wool，约10%；

这当然意味着它的工艺极其复杂，最终形成了一种极轻又有良好阻尼和硬度的振膜，大致结构如下：

这是它人声又好，低频又能做到很好的下潜，失真又低的关键。
最终的振膜表现涂了阴尼亮胶，它可以有效的增加内阻尼，减少振膜的失真，同时具有防潮防干燥等功能。

二、单元的折环

NV5的折环也是一种新的橡胶材料，叫做IIR，具体是什么我也不知道，总之就是很贵，大约是普通折环的10倍。它具有极高的柔顺性，高稳定性，抗疲劳、长寿命等特点。不过，外观上感觉也看不出来。实际上，想通过外观、看单元，看内部分频器就能看出音箱好坏，是完全不可能的事。实际上，功放解码也同理。

三、分频器

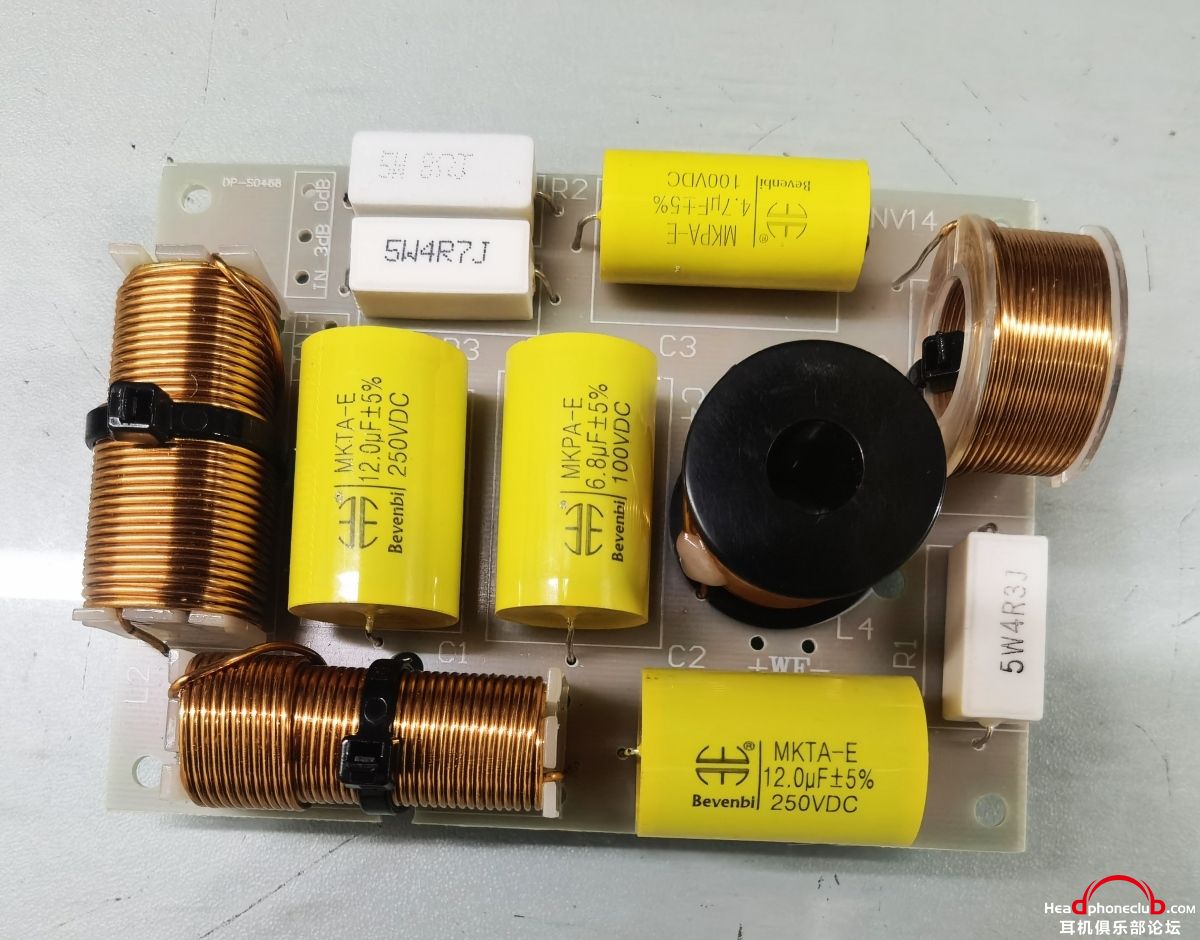

它的分频器倒是不简单，这样，有人能凭此看出什么好坏来吗？最多也就能看出它的用料是国产的，百分比。不出名的品牌，但声音巨好，我觉得一点不比Bennic的XPP差。
这里感慨一句，音响音箱界，烧友崇洋媚外是最严重的了。似乎不知道我们已经是全球第一大生产国了，远远超过了全球其它国家。上到航天飞机、航母、导弹、六代机，下到芯片、高精密机械、高精尖电子，可以用无所不能来形容，一点不过份。今天还崇洋媚外，真的是，唉！最近我用了一条国产大牌的线缆做了一条电源线，还有喇叭线，声音好得很，还特便宜。有机会我也会找找看有没有更好的国产线缆，看看能不能整出更好的电源线、喇叭线和信号线出来。
