新完成的47耳放

xiaocainiao_ · 发表于 2006-8-3 10:02:59

交易区新帖推荐

引用第12楼第四维空间于2006-08-02 21:45发表的“”:

不是的，你看看下面的原理图，特别是电源部份。

地就相当于地面，负就相当于地下一楼，正就相当于地上一楼。
.......

请指教：

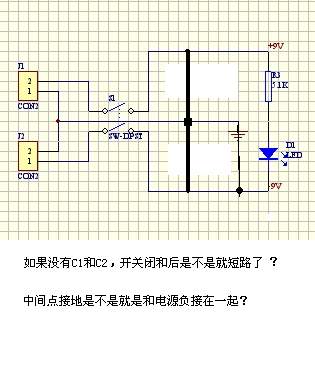

1：如果没C1和C2，开关闭和后是不是就短路了？
2：信号地是不是就是直接和负接在一起？像图所示？

牛哥 · 发表于 2006-8-3 10:31:00

引用第15楼xiaocainiao_于2006-08-03 10:02发表的“”:

请指教：

1：如果没C1和C2，开关闭和后是不是就短路了？
.......

问题大了,应该找本<模拟电子线路>看看,里面的放大器部分,有OTL,OCL.BTL....

这里用的是OCL电路.

〓伤感列车〓 · 发表于 2006-8-3 11:24:30

引用第15楼xiaocainiao_于2006-08-03 10:02发表的“”:

请指教：

1：如果没C1和C2，开关闭和后是不是就短路了？
.......

你不能纯粹地拿单电源的思路来剖析双电源啊.

关于接地的问题你还是听牛哥的话吧.

最好去翻阅一些飞机上电路的接地问题.

要知道飞机在天上飞行后面没有拖根接地线在大地上的.

〓伤感列车〓 · 发表于 2006-8-3 11:38:52

引用第11楼第四维空间于2006-08-02 21:38发表的“”:

两个用的都是5532,原理图是用子木前辈的图,但同一声道的运放不是用一个NE5532的,而是一个声道用上了两个IC的同一位置的运放。

这话理解需要多几秒时间,我来归纳一下,请四维空间先生看看这样的平面理解是否正确.

左声道信号路径:1/2 ICa  至 1/2 ICb
右声道信号路径:1/2 ICa  至 1/2 ICb

最终声音也有但是不太正确的设计如下:

左声道信号路径:1/2 ICa  至 1/2 ICa
右声道信号路径:1/2 ICb  至 1/2 ICb

第四维空间 · 发表于 2006-8-3 12:36:38

引用第18楼〓伤感列车〓于2006-08-03 11:38发表的“”:

这话理解需要多几秒时间,我来归纳一下,请四维空间先生看看这样的平面理解是否正确.

左声道信号路径:1/2 ICa 至 1/2 ICb
右声道信号路径:1/2 ICa 至 1/2 ICb
.......

呵呵,这段话是有点别扭，接法就是你说的第二种。
第二种那样接有什么问题吗？但我实际听起来很好呀？

第四维空间 · 发表于 2006-8-3 12:37:32

引用第16楼牛哥于2006-08-03 10:31发表的“”:

问题大了,应该找本<模拟电子线路>看看,里面的放大器部分,有OTL,OCL.BTL....

这里用的是OCL电路.

同意牛哥的话，先找本模电来看看

xiaocainiao_ · 发表于 2006-8-3 13:18:16

大哥们，先告诉我没C1和C2，开关闭和后是不是就短路了？

我真着急啊。。。

第四维空间 · 发表于 2006-8-3 14:02:20

引用第21楼xiaocainiao_于2006-08-03 13:18发表的“”:
大哥们，先告诉我没C1和C2，开关闭和后是不是就短路了？

我真着急啊。。。

C1、C2断开怎么会短路呢？你不要搞错，C1、C2是断开，而不是短路C1、C2！
你之前的那个图，那些黑线，断开了C1、C2不会存在黑线的！

xiaocainiao_ · 发表于 2006-8-3 16:20:42

是我说的有问题，不好意思了。

我的意思就是把C1或C2取消，直接用导线连。那样是不是就短路了？

信号地是不是就是和电源负接在一起？

像我图中画的那样，电路是不是就短路了，但信号地的接法是正确的？

小弟初学，谢谢大家了！！！

digi01 · 发表于 2006-8-3 16:25:02

这里有实物接线图。你参考一下。
http://www.headphoneclub.com/bbs/read.php?tid=47422&fpage=1

xiaocainiao_ · 发表于 2006-8-3 16:38:05

图中的蓝线是信号地，能不能直接和电源地接在一起？

digi01 · 发表于 2006-8-3 17:27:10

可以。就是要连接在一起的。

〓伤感列车〓 · 发表于 2006-8-3 17:27:27

引用第25楼xiaocainiao_于2006-08-03 16:38发表的“”:

图中的蓝线是信号地，能不能直接和电源地接在一起？

伙计,这是靠两个4.7K电阻串联抽中点得到双电源,是悬浮着的.

〓伤感列车〓 · 发表于 2006-8-3 17:34:37

引用第23楼xiaocainiao_于2006-08-03 16:20发表的“”:
是我说的有问题，不好意思了。

我的意思就是把C1或C2取消，直接用导线连。那样是不是就短路了？

信号地是不是就是和电源负接在一起？
.......

用色标分解一下这块板上的走线

至于双电源你可以想象成一个天平,左边的电压跟右边的相等.那就平衡了.

如果电源不对称很多DIY高手脑袋会"嗡"地一下. [s:40]

第四维空间 · 发表于 2006-8-3 17:37:02

引用第25楼xiaocainiao_于2006-08-03 16:38发表的“”:

图中的蓝线是信号地，能不能直接和电源地接在一起？

无论取不取消C1或C2,都不能用导线短接!那样就是把电源短路了,会弄坏电源的!
信号地是与电源地连在一起的,而不是负!地与负不一样。
所以你画的三根黑线均会弄坏电源，均是短路电源的做法！

DIGI01前辈的图，蓝线已经跟电源地连在一起了！那两个100U电容的接点与蓝线的连接点就是接地！

虽然网络上大家可以给你解答问题，也理解初学者的状况，大家都是这样走过来的。但这种基础性的东东，你还是需要拿书来认真学一下，网上能起到的，应该是画龙点睛的作用，而不是什么都说给你知道~
