楼主: 711er

[pc-fi软件] 潜水N久后重磅深水炸弹 ---- EARMAX SILVER

[复制链接]

93

主题

2590

帖子

-6

积分

乞丐

积分
-6
注册时间
2003-11-22
发表于 2006-9-4 17:08:13 | 显示全部楼层
原帖由 711er 于 2006-9-4 11:11 发表


就是那里阿?!
你照你的AE的屁股给我看看我就知道照那里了

屁股奉上

AE

AE
回复 支持 反对

使用道具 举报

4211

主题

10万

帖子

3764

积分

版主

俱乐部理事

Rank: 10

积分
3764
注册时间
2001-11-21

优秀版主奖耳机鉴赏奖社区建设奖

发表于 2006-9-4 17:13:21 | 显示全部楼层
这玩意体积真小,直觉上,总感觉它是为了小巧外观而牺牲声音的东西. 如果纯粹考虑音质,应该做得大些,元器件排得松散些为好. 电源部分呢? 有照片吗?
安润上海店:http://anrun.taobao.com
小白的新浪博客: http://blog.sina.com.cn/headphoneclub
欢迎订阅微信公众号“耳机俱乐部小白版主”
B站频道:http://space.bilibili.com/232721015
回复 支持 反对

使用道具 举报

93

主题

2590

帖子

-6

积分

乞丐

积分
-6
注册时间
2003-11-22
发表于 2006-9-4 17:35:07 | 显示全部楼层
EarMax Pro的要吗?周年版的没有.

板是双层的,对面还有,没有打开过,


电源看起来比较简单,黑盒子里面还有些东西.没有打开过,


输出功率不是很大,但足够了,特别是推GRADO和ATH,够有余,气势和动态都异常雄伟.AKG和深海勉强还可以,胜在平衡,保真度很高,听人声和小编制非常不错,所以我一直用得比较多的还是HD600.不过跟国内的机器比起来就差很远.特别难忘的是337,AM650S和8PR,输出功率都非常之大.跟国外的机器比,从听感上听来,要比RA1,DA10的耳放口,XCAN V3原版都要大.跟GS1,莱曼,RAPTOR,等等都差不多.MPX3要稍微大一些,表现交响乐有优势,推深海的前提下.

[ 本帖最后由 wujiapeng 于 2006-9-4 17:42 编辑 ]
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-5 02:58:13 | 显示全部楼层

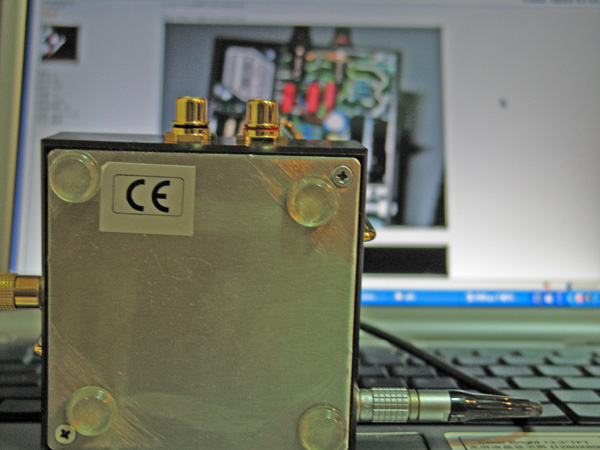

EMS的屁股
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

93

主题

2590

帖子

-6

积分

乞丐

积分
-6
注册时间
2003-11-22
发表于 2006-9-5 03:56:15 | 显示全部楼层
原帖由 711er 于 2006-9-5 02:58 发表
EMS的屁股

看我的

新鲜的PP
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-5 04:53:11 | 显示全部楼层

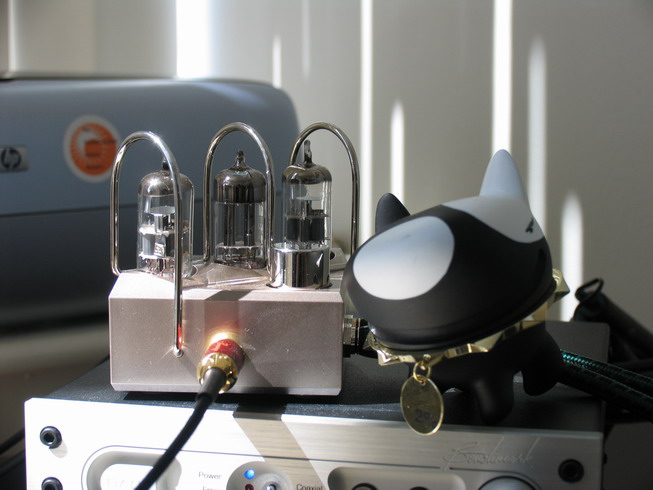

继续上
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-5 04:54:27 | 显示全部楼层
这张是手痒照的
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-5 04:56:00 | 显示全部楼层
Edison什么时候把你全部的管收藏照个大合照
然后每个都特写加听感啊?!
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

93

主题

2590

帖子

-6

积分

乞丐

积分
-6
注册时间
2003-11-22
发表于 2006-9-5 12:24:14 | 显示全部楼层
原帖由 711er 于 2006-9-5 04:56 发表
Edison什么时候把你全部的管收藏照个大合照
然后每个都特写加听感啊?!

没时间搞这个东东了,费时间,费神, 论坛可以随便说说的.
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-6 02:31:32 | 显示全部楼层
原帖由 wujiapeng 于 2006-9-5 12:24 发表

没时间搞这个东东了,费时间,费神, 论坛可以随便说说的.


不写听感也不怕
图片总要上堆来看看吧~~!!!
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-7 00:04:20 | 显示全部楼层
无耻的自己顶
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

219

主题

6642

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2003-12-23
发表于 2006-9-7 08:44:31 | 显示全部楼层
原帖由 wujiapeng 于 2006-9-4 17:35 发表
EarMax Pro的要吗?周年版的没有.

板是双层的,对面还有,没有打开过,


电源看起来比较简单,黑盒子里面还有些东西.没有打开过,
http://img64.imagesha ...

有参考的电路吗?

上一张...

力争做出最不好的耳放...
回复 支持 反对

使用道具 举报

5

主题

181

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2005-8-24
 楼主| 发表于 2006-9-7 10:59:36 | 显示全部楼层
搞得我好像打开我的EMS来看
不过还是算了,以免发生意外
到时候就真的是哭都没眼泪了
Audirvana Plus -> DAC2 -> P1u -> TH900
回复 支持 反对

使用道具 举报

93

主题

2590

帖子

-6

积分

乞丐

积分
-6
注册时间
2003-11-22
发表于 2006-9-7 12:24:10 | 显示全部楼层
原帖由 zke 于 2006-9-7 08:44 发表

有参考的电路吗?

上一张...


没有啊,原本想把电路画出来,但拆下耳放很麻烦,想着也没什么必要.
类似的电路其实很多,OTL-SRPP,一跟管做放大推另外一对管做电容输出.


你可以试试做做下面这个电路,
R10 = 33 ohm
R9 = 150 ohm
R6,R7,R8 = 470k ohm
R3 = 12k ohm
R1,R4 = 220 ohm
R2 = 1M ohm
R5 = 1k ohm
R11 = 22k ohm
alle weerstanden 0,6W metaalfilm
C2,C8 = 22µ 63V
C3,C5 = 22n MKM
C9 = 1000µ 63V
C1,C4,C7,C10,C11 = 100n keramisch
C6 = 220µ 63V
V1a, V2a/b = 2 x ECC 86
P1 = 1 x 100k
L1 = ferietkraal om pootje R1
回复 支持 反对

使用道具 举报

219

主题

6642

帖子

78

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
78
注册时间
2003-12-23
发表于 2006-9-7 13:04:18 | 显示全部楼层
原帖由 wujiapeng 于 2006-9-7 12:24 发表

没有啊,原本想把电路画出来,但拆下耳放很麻烦,想着也没什么必要.
类似的电路其实很多,OTL-SRPP,一跟管做放大推另外一对管做电容输出.


你可以试试做做下面这个电路,
R10 = 33 ohm
R9 = 150 ohm
R6,R7 ...

谢谢大大~

与这电路相近的俺搞过...

这个啊...

力争做出最不好的耳放...
