SONY 的部分光头（图）

子木 · 发表于 2006-10-15 16:17:10

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

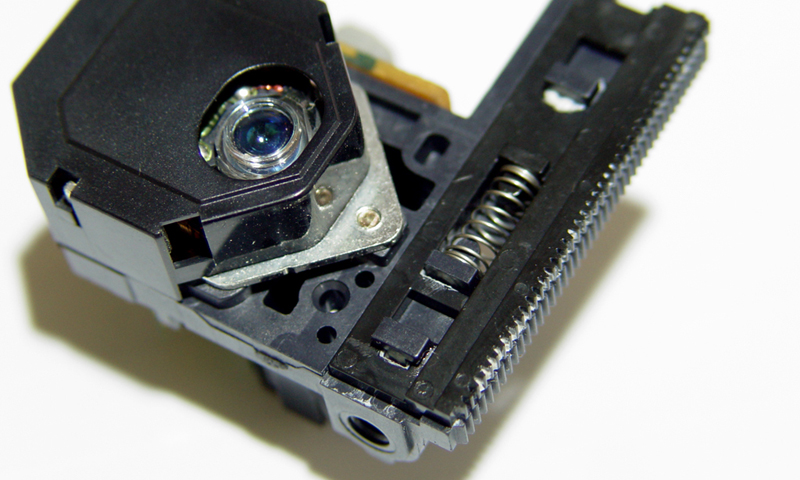

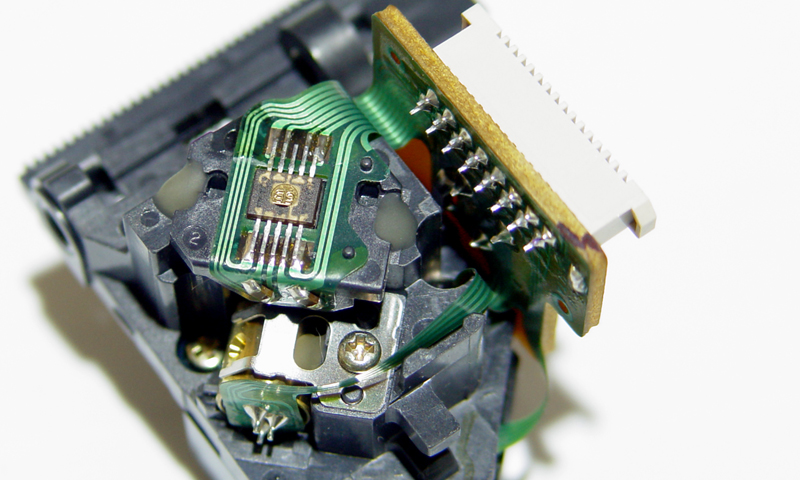

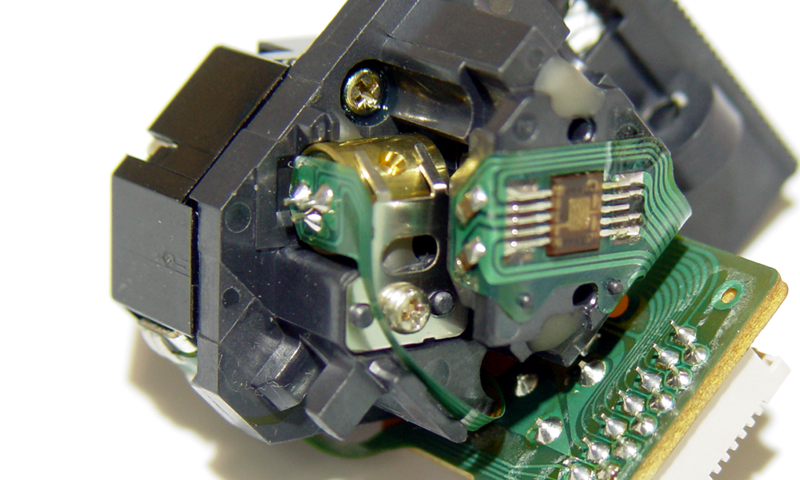

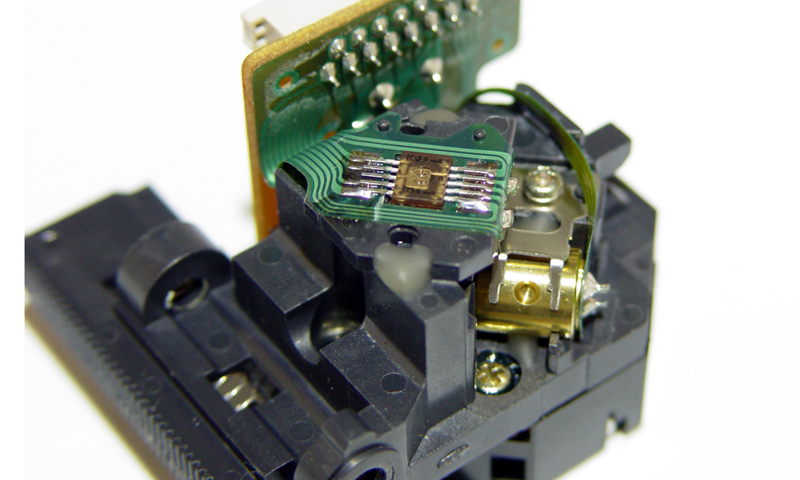

SONY KSS-213光头

[ 本帖最后由子木于 2006-10-21 21:50 编辑 ]

子木 · 发表于 2006-10-15 16:34:21

这只十几年前开发的这一系列光头到现在还一直在使用！（成名于96年）常见于低到中偏高档的CD机以及VCD里面。

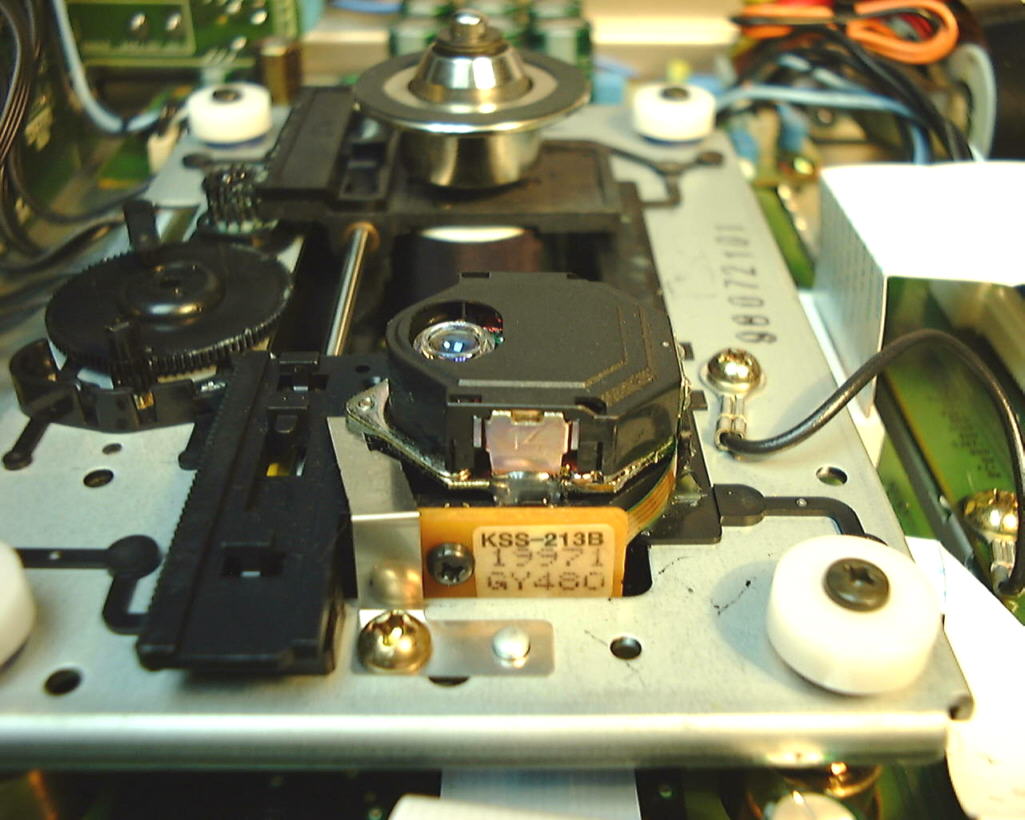

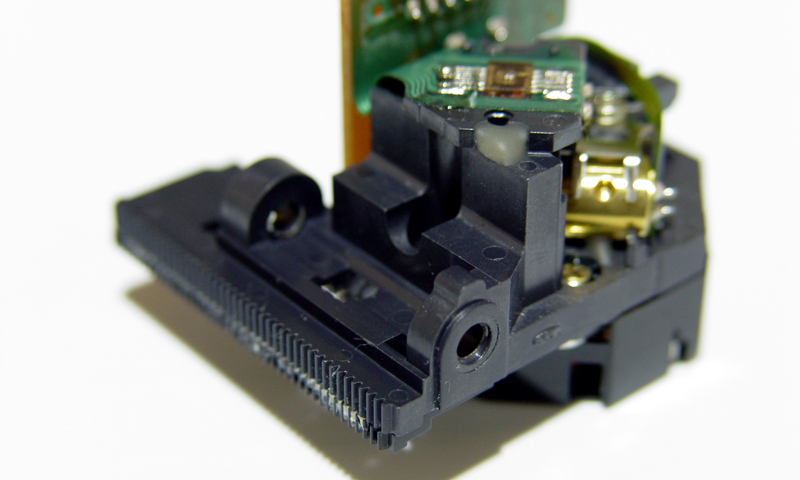

KSS213是个系列光头群，在CD机里常见的有KSS213B和KSS213C，只要是213X的，基本是都可以换用的，除了那个BT的KSS213V（镜头上带一盖，工作时盖跑一边凉快去了，平时就在镜头正上方，防尘）。213B和213C结构上有点区别，后面的系列就和C基本上就是一个模子出来的东西，213B的导轨孔是铜环，C以后就全部是塑料的，和主体是一体的，（省钱，见图5）另外就是上盖的秃起部分比C的要高，两边的磁铁是漏出来的（见图8）

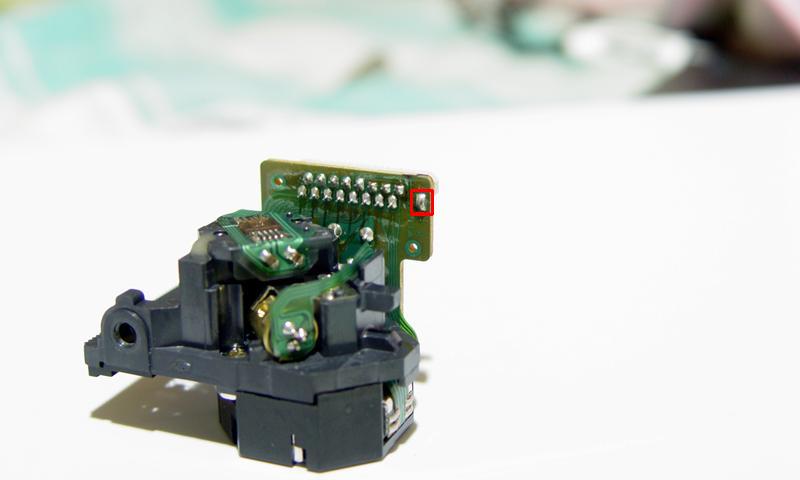

如果要更换光头的话，请看图7，注意新的光头的防静电焊点是用焊锡焊上的，（红框部分）换的时候把电烙铁烧热后，断电，然后把那个防静电焊点断开就是了。

徕卡 · 发表于 2006-10-15 16:39:08

索尼CDP-X3000的图。

980202 · 发表于 2006-10-15 18:58:32

新的光头的防静电焊点是装之前焊开还是装好之后
我的VCD就是这光头该换新的了价格好像60左右吧

子木 · 发表于 2006-10-21 21:48:51

这次说说KSS151A光头，

梓穆 · 发表于 2006-10-21 22:07:05

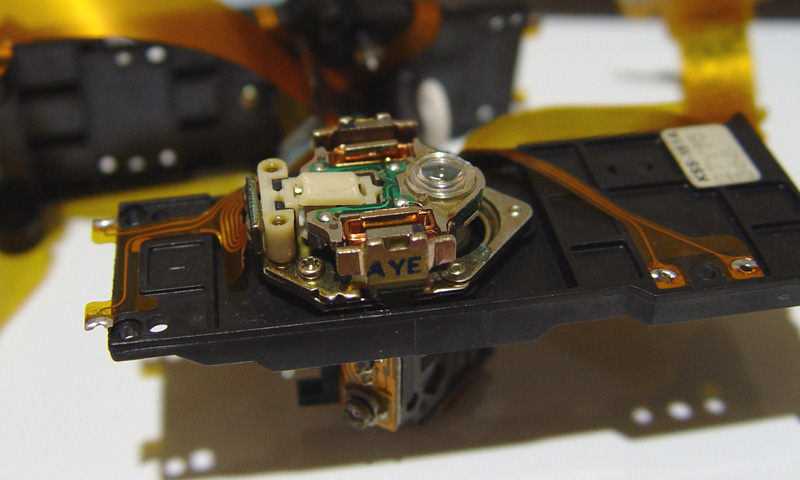

KSS-151A

子木 · 发表于 2006-10-21 22:14:41

KSS-151A这位元老级的光头很有意思，也是很多后期光头的祖先，

首先有意思的是那个滑轮，比起一般的光头如213的滑动摩擦好的多，所以也就是现在能看到十几年前的KSS151A还呢正常的工作，这光头出先在早期的CD机里比较多，后期都改用其他的头了，

151A的垂直光路类似飞利浦的CDM4光头

SONY后期出的光头其聚焦镜头结果和151A都是一样的，包括21X系列等，240也是这样，

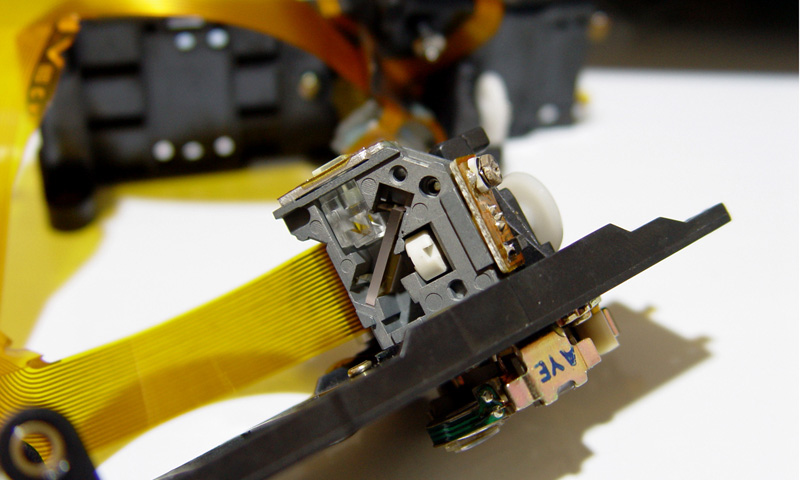

最后两张图的151光头的解剖图，151光头的聚焦镜（物镜）下面还有一镜头，一般灰尘很难进入光头内部

[ 本帖最后由子木于 2006-10-21 23:18 编辑 ]

chrisalex · 发表于 2006-10-23 09:39:30

加分,加威.

子木 · 发表于 2007-1-22 22:11:50

KSS240A

子木 · 发表于 2007-1-22 22:28:45

关于光头功率的调整，

213C，逆时针功率增大。
240A，又边第一个电位器，也就是靠近电容的那只，逆时针功率增大。
151A，逆时针功率增大。

调整只能解决一时，且不是每个光头都有效果，当光头读碟不顺时，最好先清理下灰尘，然后才是调整功率。

更换光头的时候注意要把仿静电短路电点焊开，为了安全请用烙铁的余热焊开，如213光头照片里的那个红框。

对于SONY的这几个光头，还有个特别的地方就是物镜托架，这部分也比较容易出问题，时间长了老化后的结果就一个----物镜下陷，

这时候光头基本报废，调整功率都没用，解决的办法只有一个，就是连架带镜和线圈一块换掉，基本上不是每个人都能干这活，

我也就在PS和213光头上换成功过，包括激光管，光电管等，最得意的就是自己买了PS光头的散件组装成功KSS410A

[ 本帖最后由子木于 2007-1-22 22:51 编辑 ]
