二房电源问题 大家帮忙

andy27

交易区新帖推荐

现在我要做ZEN耳机放大器
元件已经在路上
现在参考很多高手的制作经验
有个问提就是电源.
二房不用稳压 直接电容电阻π型滤波
二房LM317稳压
二房二极管稳压三极管阔流
二房二极管稳压场效应管阔流
还有一些象硅田式稳压什么的
对音质的有什么样的影响
或者说风格上有什么样的差异
谢谢

wudlog

二房最好稳压,特别是直藕的OCL电路,正负电源要尽量的对称,一般可用LM317/337作稳压,用LT系列更好,用有源伺服稳压电源也行,硅田式并联稳压电源效果最好,但线路复杂,成本高,走线设计很调试难度较大,可根据实际情况决定

felixw

我觉得最好稳下压。
比如我作了个5532的简单耳放，
里面用两个100uf的电容滤波，如果插普通的12V变压器，能听到明显的本底噪声，
而如果用带7812稳压的电源就没有本底噪声。

用带fft的示波器能看出来，没稳压的有50hz的波动进入电路。估计可能就是那个交流声了

YYW

本底噪声（交流声）关键在前级，我做的＂纯分立的耳机放大器  ＂用半波整流简单电容滤波（倍压整流），没有一点本底噪声，没放音乐时和没开机一样，如果音量开的比较大没放音乐时有时下一跳。（用优质电源当然更好，并不是否定电源的作用）

[ 本帖最后由 YYW 于 2006-11-2 00:18 编辑 ]

digi01

电源要和放大器成一个总体来分析.
ZEN的话,就直接用大水溏CRC滤 波.

andy27

我的ZEN做好了
我用的是金封的317
工作的时候317没有一点温度
声音不是我想的那么好   我用的是HD650
和我用CD 或解码器直接推效果差的不大
耳房声音很粗 不甜（没我想要的那么甜） 很有推力 解析力好
我的音原不好 （就1000元台机的水平）  不知道是不是着个原因

digi01

Q2的静态电流多大?

andy27

开始开机时280多MA我调到了215MA
散热片我加的不大
温度保持在30多度吧 热 不烫

digi01

电流OK.电容你用的什么型号呢.

andy27

耦合用大S 4.7 UF 滤波ELNA  FOR AUDIO  6800UF   317稳压后FOR AUDIO 第二次滤波
输出用ELNA SILMIC II 470UF两个  其他也都是 SIMIC    没个电界都并联已个0.01UF  WIMA
声音怎么说呢
歌手的嘴形 嗓子的震动都能听处来   层次很好  低频没我的解码器直接推的重但比解码器收的好 解码器低频混
但是我感觉不甜  可能是我前端不好吧

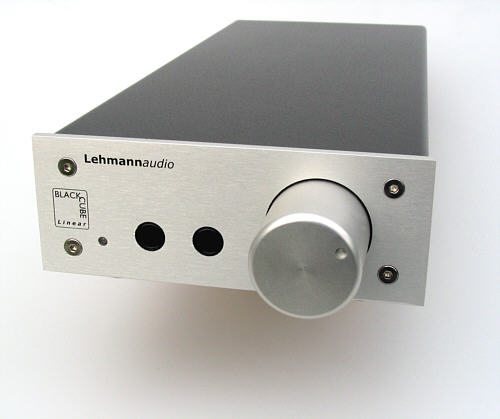

我买650那天 他家点里有台LEHMANN   标价6980元
我听了一会声音真好   虽然是个破随身听CD给的信号   还是很不错

andy27

看他那几个零件
为什么那么贵
为什么声音好
艾........

digi01

原帖由 andy27 于 2006-11-6 20:46 发表
耦合用大S 4.7 UF 滤波ELNA  FOR AUDIO  6800UF   317稳压后FOR AUDIO 第二次滤波
输出用ELNA SILMIC II 470UF两个  其他也都是 SIMIC    没个电界都并联已个0.01UF  WIMA
声音怎么说呢
歌手的嘴形 嗓子的震动 ...

按你现有的零件,建议这样调剂:

1,把偶合用的大S换到电源二次滤波.
2,输出不要并联会影响中音,单只470UF就可以
3,FOR AUDIO 拆除
4,偶合换成BLACK GATE 33UF16V,或者节约成本用ERO 或者菲立浦的MKT

andy27

看看我的耳房把
地方太挤了
我先听一段时间
慢慢调整
谢谢

andy27

317出来一个470UF的ELNA SILMIC
紧接着就是ZEN的电路了
一个电阻和一个3300的ELNA  FOR AUDIO
拆哪个？
BLACK GATE 33UF16VBP才3块多一个 不贵
中频我是很不满意
我拆个470U的电容试一下

digi01

317出来换成100UF的SILMIC

把大电阻和3300的FOR AUDIO 拆了.
