两年做一机！我的OTL胆耳放！

digiguile · 发表于 2005-7-5 17:01:10

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

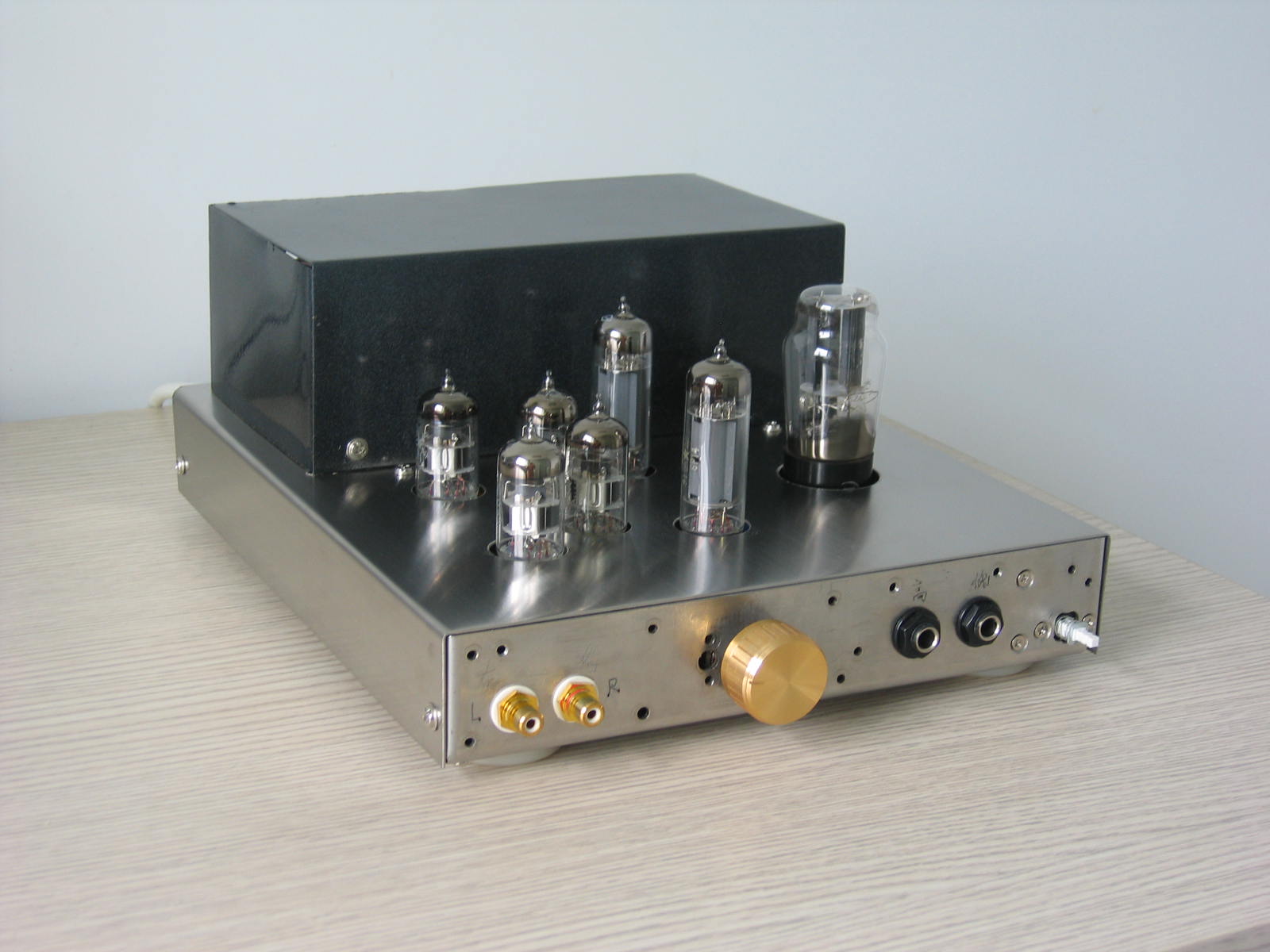

终于差不多完工了，就剩前面板没有加工好了，为做她用了两年时间（2003年做主板和电源，2个月就完工，主要是机壳一直到今年年初才找到加工的地方）！这是按照任老师的《学做耳放三》设计的胆耳放，包括变压器的饶制和电路板的绘制全部是自己DIY的。先来几张外部图，过几天上内部结构图，大家来指导啊！
还要特别感谢任保华老师对我在制作过程中的指导！任老师人很随和，是我们耳放DIY一族的导师！

虫子 · 发表于 2005-7-5 17:58:29

我最佩服会绕变压器的DX

leolss · 发表于 2005-7-5 19:28:37

俺也佩服自己绕变压器的diyer。费时费力的活。

digiguile · 发表于 2005-7-6 08:23:49

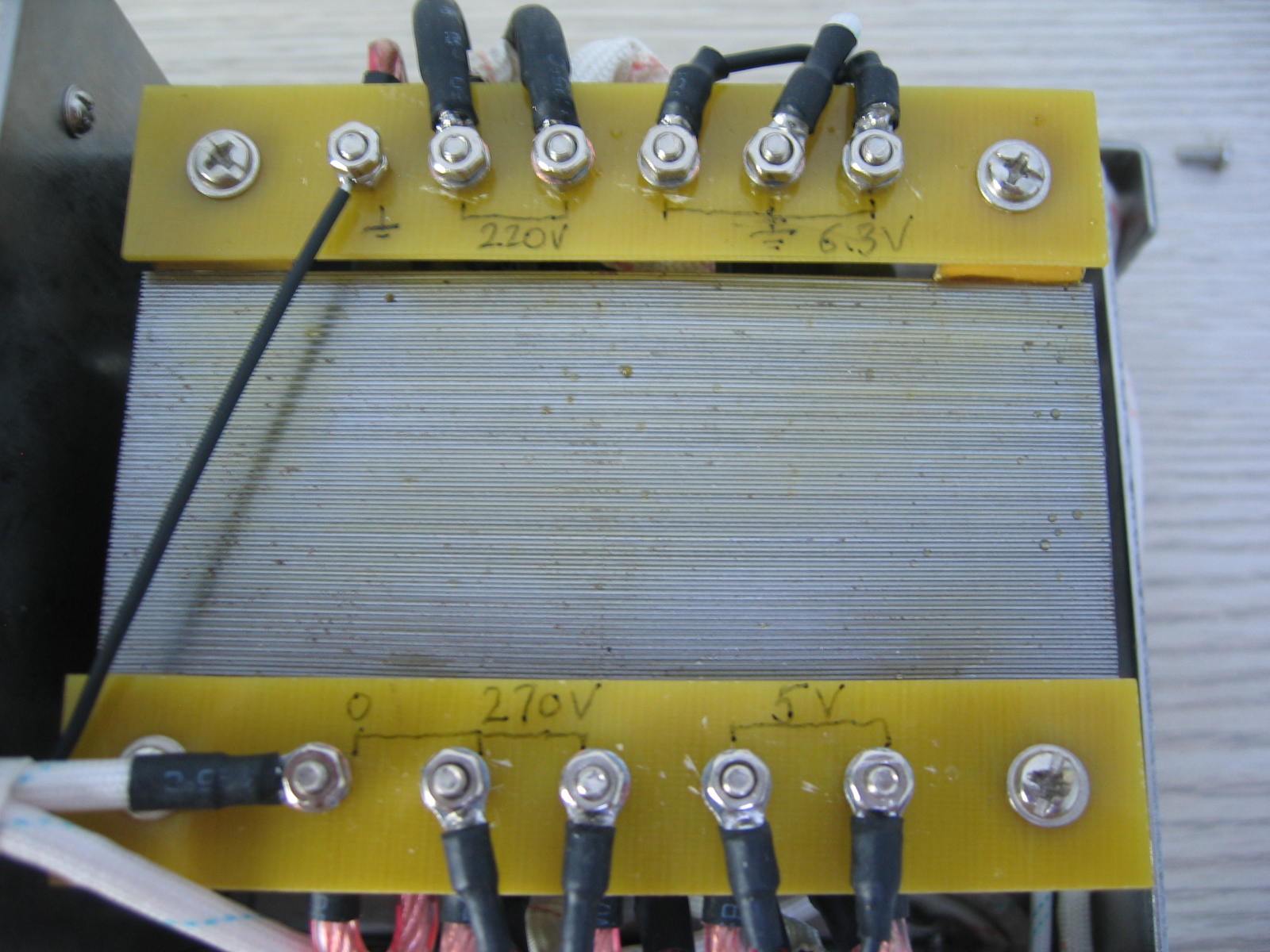

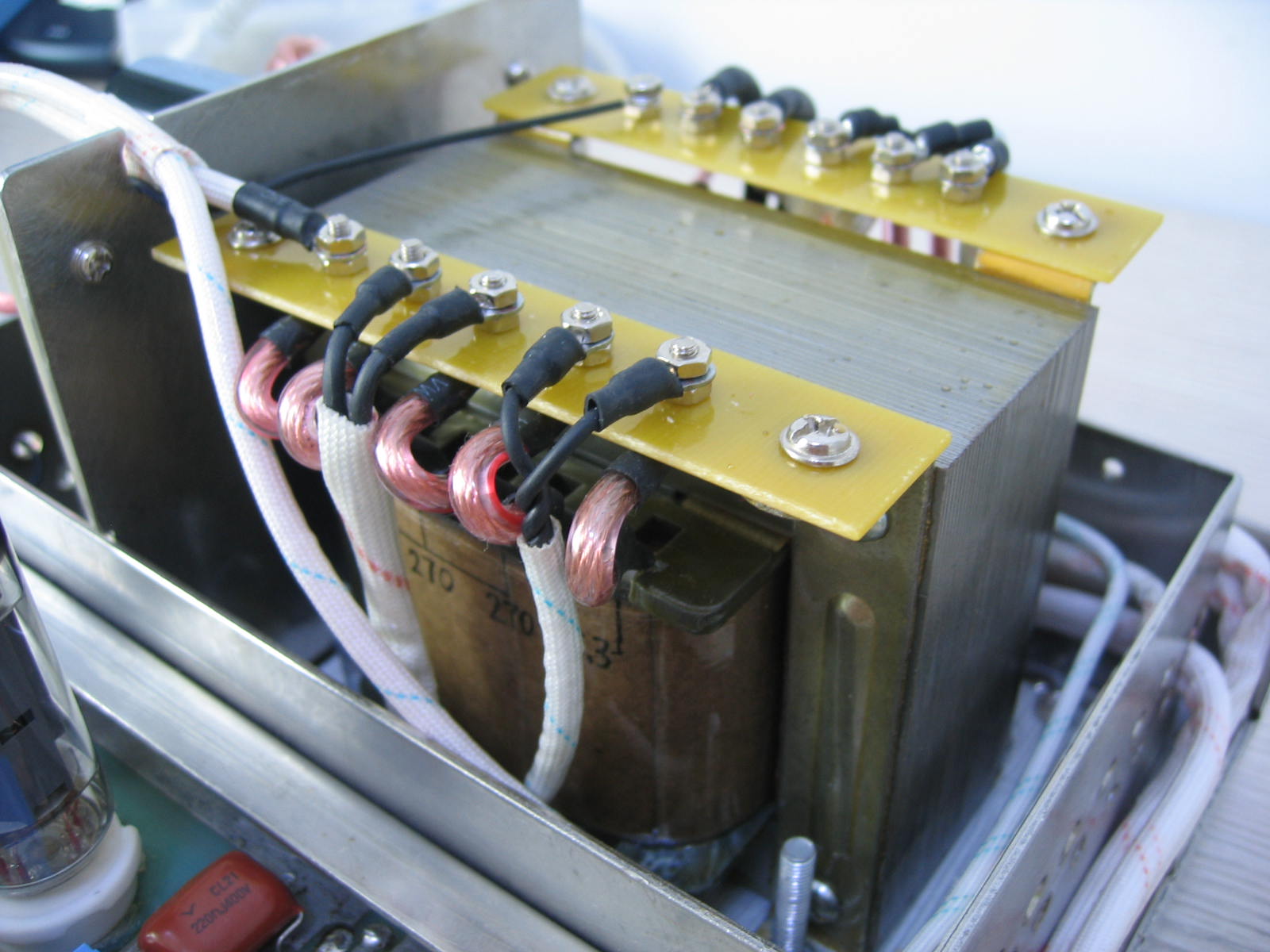

谢谢！自己做的东西自己清楚内部的状况，日后的检修也明了。其实变压器也好绕，就是要注意作好级间绝缘和静电屏蔽，尽量选比额定功率大20%的铁心，还要做个绕线架，这样绕得密实整齐，可以节约空间，越到后面越明显。

digiguile · 发表于 2005-7-6 08:27:36

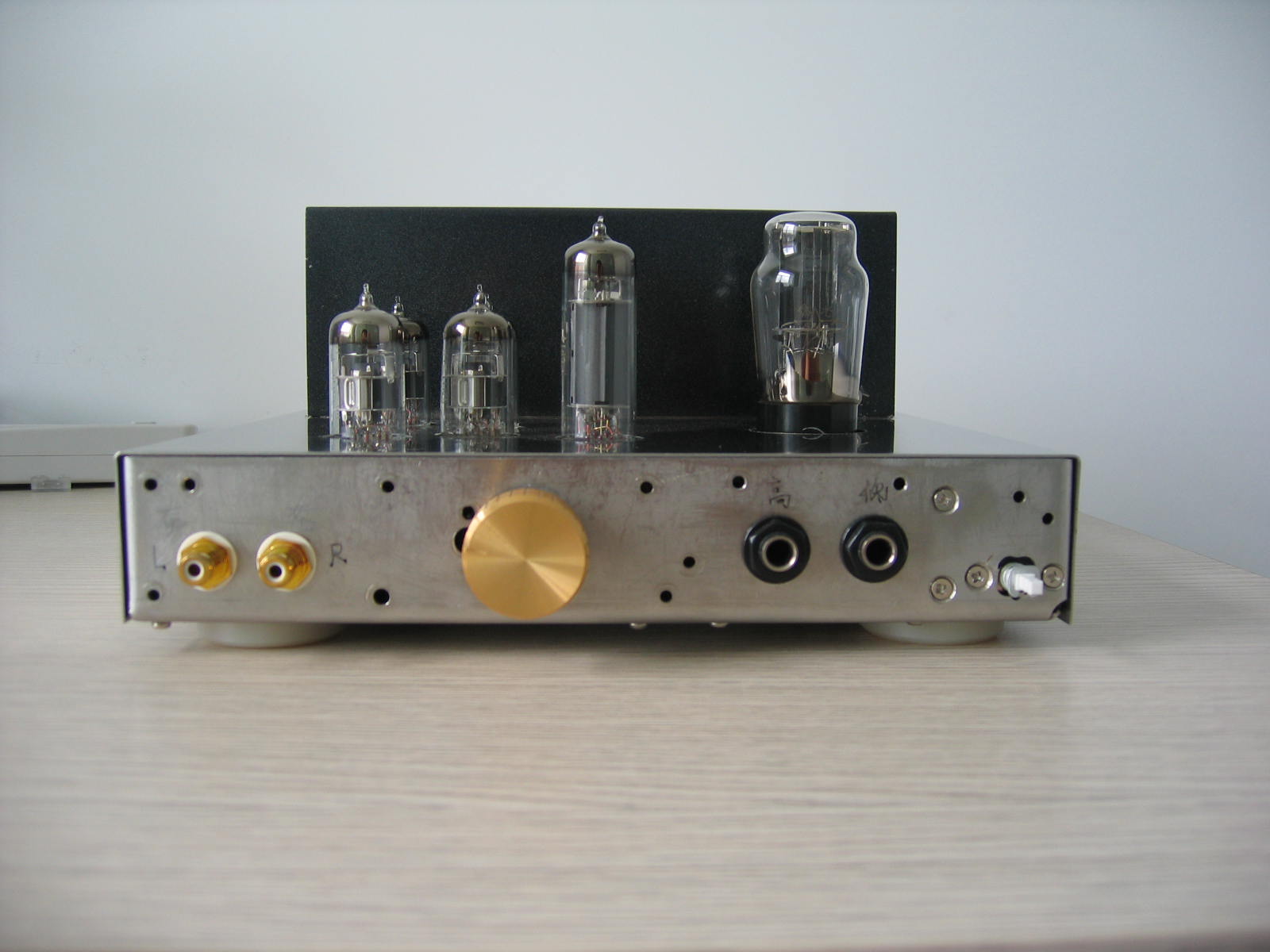

现在就剩前面板没有考虑好，是用拉丝白钢板或厚铝板还是实木板好看呢

digi01 · 发表于 2005-7-6 11:27:50

内部是什么结构？管座固定的很巧妙，从外面顶板看不到螺母。

leolss · 发表于 2005-7-6 11:31:56

是不是机箱里也用了个板子专门固定管座的。

你好 · 发表于 2005-7-6 11:33:11

他用的是印刷线路板

整流管用的什么？5z3还是5z4?

digiguile · 发表于 2005-7-6 13:02:08

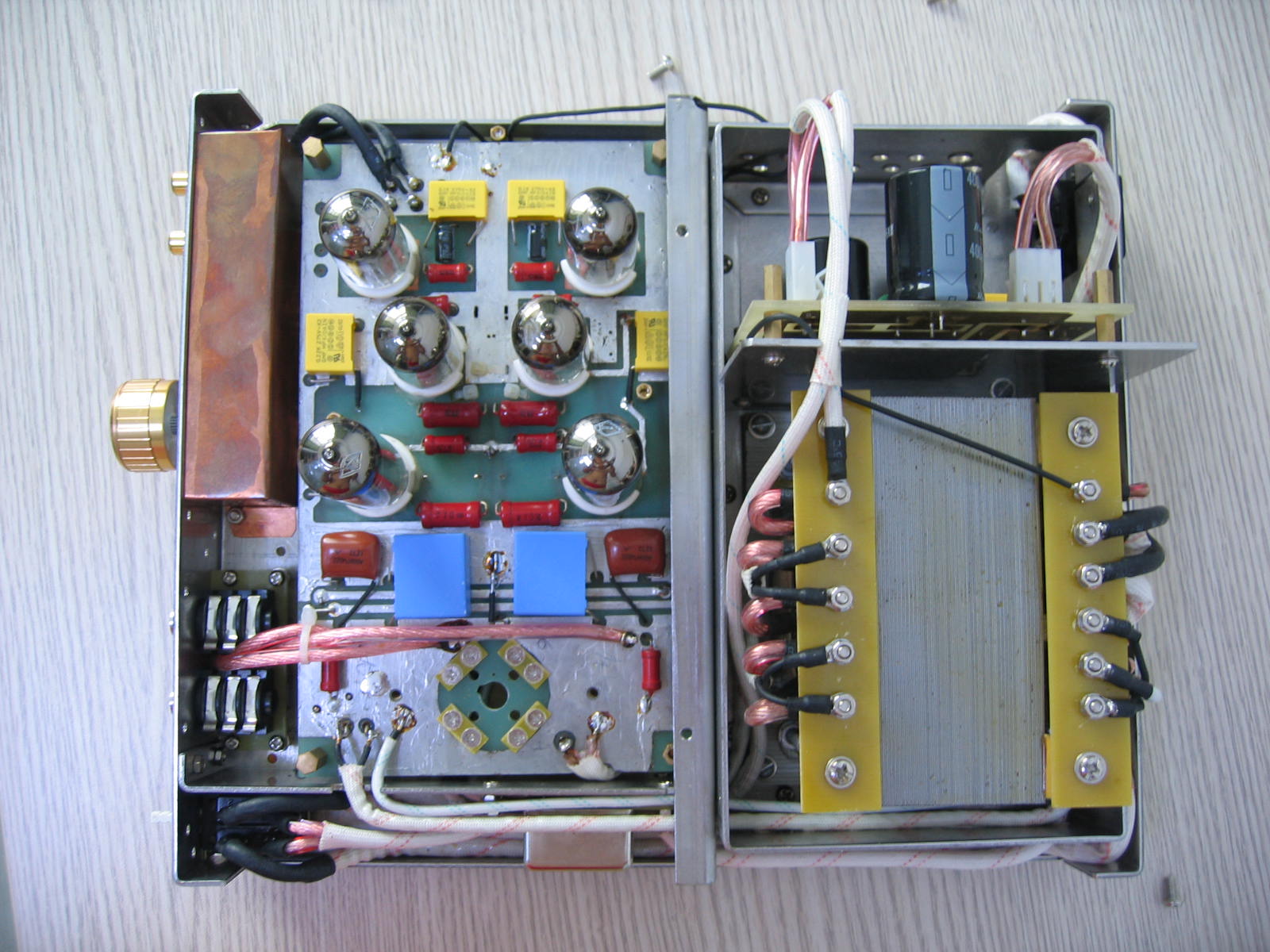

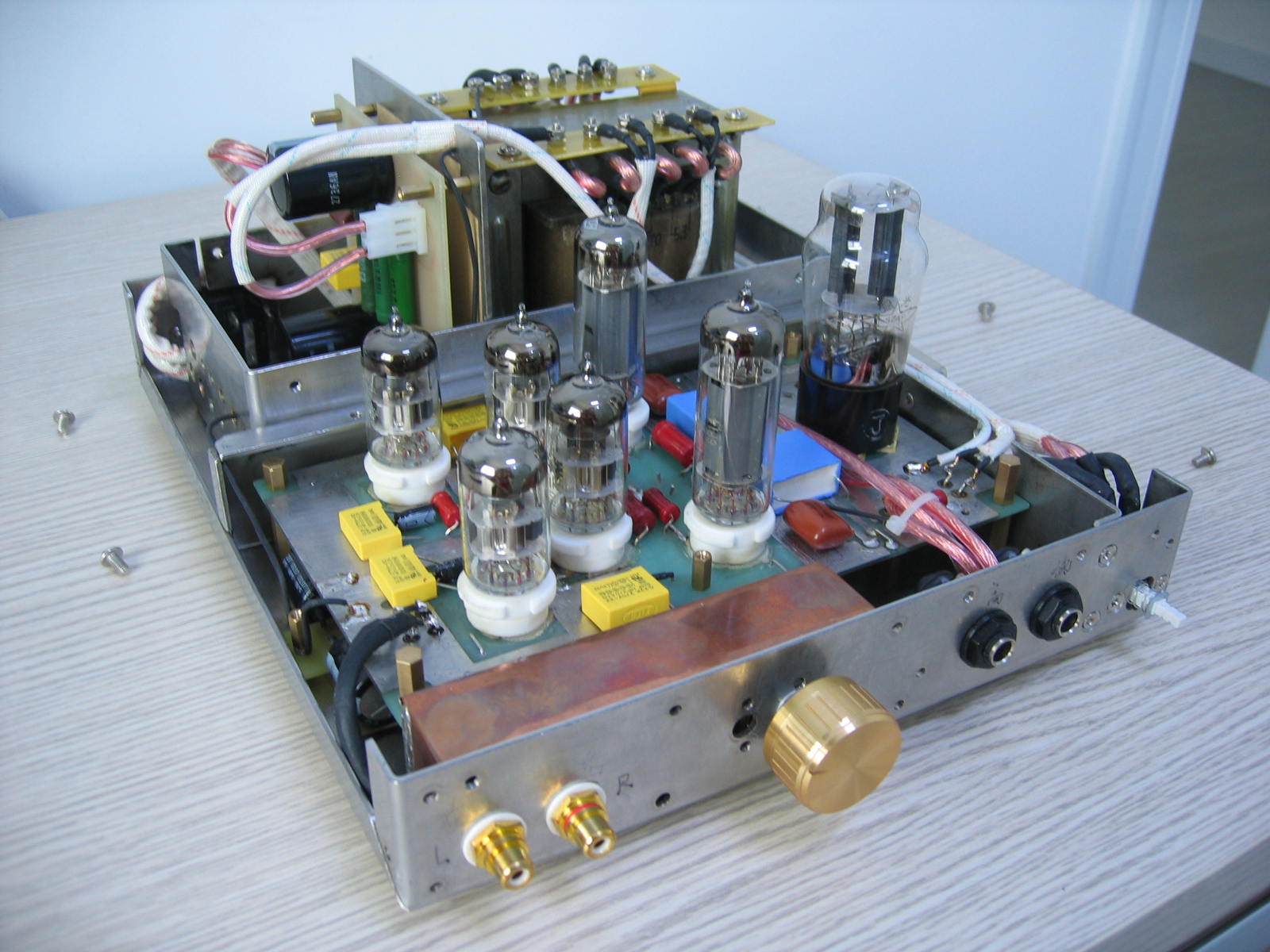

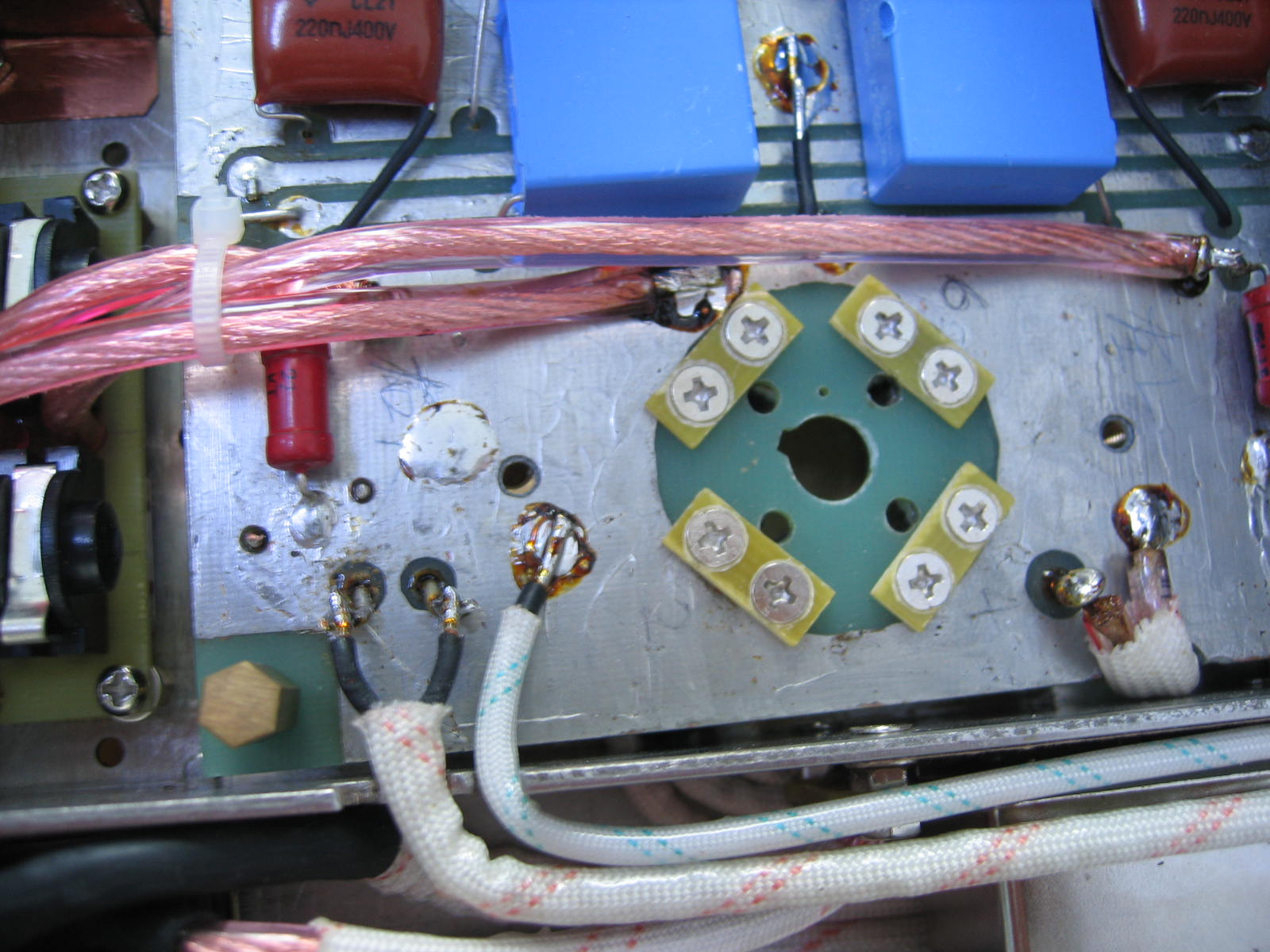

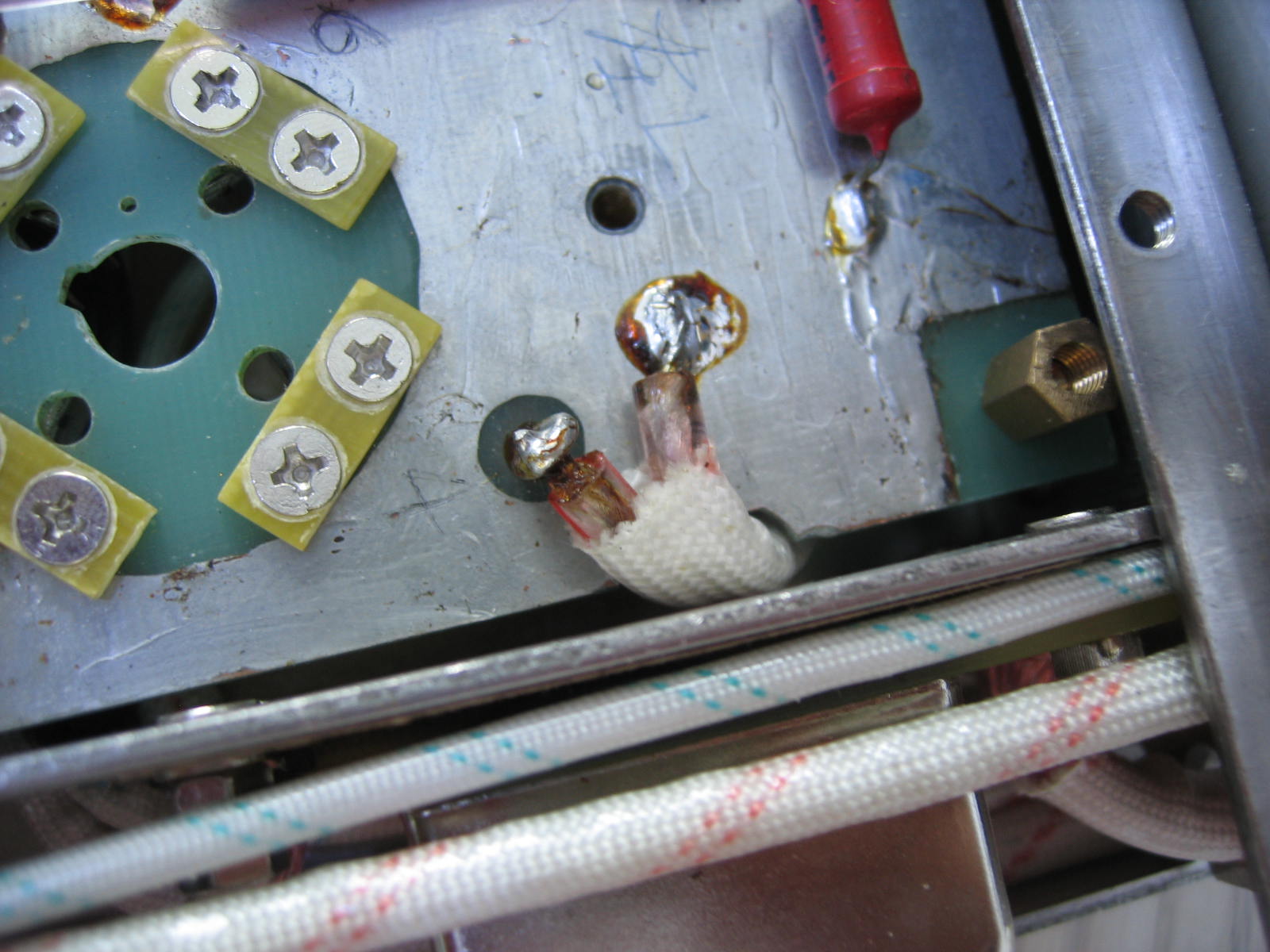

呵呵，是有一块电路板，将陶瓷管座经过处理后焊在电路板上了，又在主板后端做4个卡脚来固定整流管，主板用8根铜柱做固定，很结实，插拔管子时很稳。

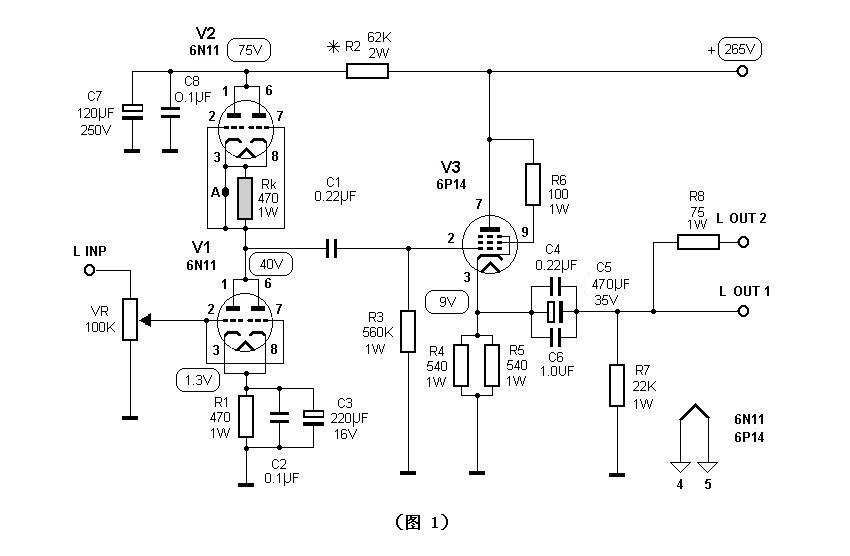

整流管用的是曙光的军级管5Z4P，感觉比5Z2P好看，5Z3没见过。前级用的是2只6N11并联（A点是断开的）输入，功放管用的是6P14，都是北京产的军级管，以后有机会换装进口的管子试试。
