ESOTERIC改电压求助

ghc575

交易区新帖推荐

最近收了一台G-02时钟，100 V的，想改成230的直接用，打开顶盖看到电源板上有跳线，接1-3是100，1-6是230，请问只改这个就行了吗？谢谢！

zhenhuan

应该可以的，如果不放心用万用表测一下电阻，1-6比1-3阻值差不多加倍就对了。

ghc575

zhenhuan 发表于 2022-8-4 22:08
应该可以的，如果不放心用万用表测一下电阻，1-6比1-3阻值差不多加倍就对了。

现在出问题了，改完通电按开关没反应，也没发现哪烧了，不知道是改坏了还是来的时候就不行，现在到处找变压器和万用表。

gq1220

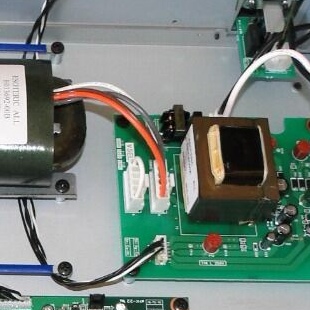

上图才好说话，你先量一下电源进线、跳线插座、变压器电源输入的插座之间是什么关系

gq1220

我猜这个电源进线到主变压器是直通的，小变压器只供屏幕，按网图看橙色线应该是230v的相线，白色线接零线

ghc575

gq1220 发表于 2022-8-4 22:43
上图才好说话，你先量一下电源进线、跳线插座、变压器电源输入的插座之间是什么关系

右边的黑白线是进线，其中黑线进开关，白线直接接电源板；在板子上过一个电感（？），其中一根线直接接变压器，另一跟过白色条线；两个变压器并联，并通过跳线选择初级进线抽头；左边主变压器给主板供电，右边电源板上小变压器给前面板供电。看电路像是这么回事，其实我也不太懂。现在手头没有万用表，有个试电笔也没什么用。

ghc575

gq1220 发表于 2022-8-4 22:53
我猜这个电源进线到主变压器是直通的，小变压器只供屏幕，按网图看橙色线应该是230v的相线，白色线接零线

我觉得也是。另外我这的电源板上没有图里下方红色的元件，像是电路板版本不一样，不过应该是变压器之后的，没什么关系。现在问题是按电源开关连灯都不亮，难道是保险烧了？不过也没看见哪有保险。

gq1220

你先不要着急插电，量一下线路通不通，变压器初级有没有开路

gq1220

还有看看电源开关之后有没有压敏电阻，如果压敏电阻烧断了就跳开或者找个250v的换上去

ghc575

gq1220 发表于 2022-8-5 12:09
还有看看电源开关之后有没有压敏电阻，如果压敏电阻烧断了就跳开或者找个250v的换上去

多谢，开关小板上确实有一个黑块，不知道是不是，等万用表来了测一下。

LV火花

gq1220 发表于 2022-8-4 22:53
我猜这个电源进线到主变压器是直通的，小变压器只供屏幕，按网图看橙色线应该是230v的相线，白色线接零线

按日本功放的常见设计，小变压器通常是供软启动继电器的，插电即通道，按下开关后继电器吸合主变压器才有电。所以说感觉没测量仪器，没搞清电源流程时这么改挺危险。

当然音源具体情况就不了解了，但至少要用万用表电阻档测量，两个变压器跳线后初级电阻都翻倍了才上电吧。

LV火花

开关板的黑块看上去是安规电容，小变压器板上的两个红色圆形元件倒像是熔断器，图太小元件编号看不清楚。

gq1220

LV火花 发表于 2022-8-5 12:59
按日本功放的常见设计，小变压器通常是供软启动继电器的，插电即通道，按下开关后继电器吸合主变压器才有 ...

这个小变压器旁边没有继电器，按楼主说法电源线进来过开关就直接到两个变压器，那就是没有软启动，小变压器只是为了点亮屏幕而已，时钟这么小功率的电器也没必要软启动

hengyang

万用表都没有就感这么玩，也是胆子大。

有些机只改电压是不行的，有芯片锁定。

ghc575

gq1220 发表于 2022-8-5 16:33
这个小变压器旁边没有继电器，按楼主说法电源线进来过开关就直接到两个变压器，那就是没有软启动，小变压 ...

今天100 V变压器和万用表都到了，先量了一下小变压器初级，所有头都不通，主变压器1-3有28欧，1-6有97欧。通电后又量了一下主变压器后面电源板上的一组输出，接100 V时有11.5 V，跳线后直接接220时有11 V左右，感觉应该没跳错线。现在判断是小变压器初级断线了，也许来的时候就是坏的。现在问题来了，这变压器有地方修或买吗？
