隔离变压器，地线怎么才算接对了？（见图）

elitiste · 发表于 2009-5-7 21:36:04

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

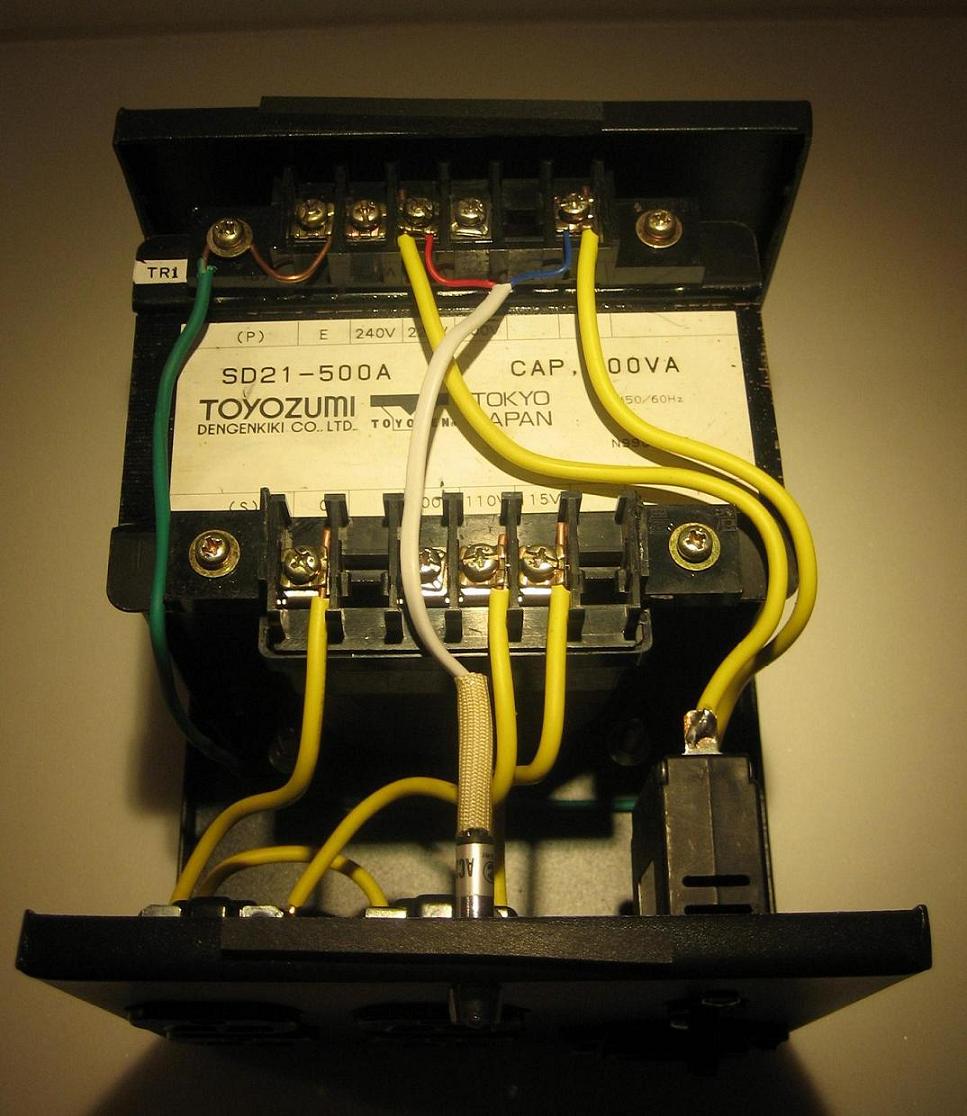

请教各位XD. 我在淘宝上买了个隔离变压器，220V转115V输出。是浙江一家音箱店用二手的日本Toyozumi的变压器自己做得。用料倒是很不错，变压器的成色很新。但是，没接地线。我和店主反应后，他教了我去接上地线。照片上的那根绿色的铜线就是我自己接的。但是接了地线后，我的怪兽（Monster Power）的插线扳上的地线灯没有亮（见图，最上面那个GROUND OK的灯是暗的）！一般在有地线的情况下，那个灯是会亮的。

我打电话给店主，他解释说隔离变压器的接地就是这样的。他说隔离变压器的地线已被隔离，不再通过市电的地线。他说我的怪兽的地线灯不亮是正常的。他说尽管怪兽的地线灯不亮，我的变压器的地线保护功能还是存在的。我有点不敢相信--店主可能就想把东西快点卖掉。我不希望对我的器材有不良影响。但我的电知识不多。各位XD认为他说的对吗？谢谢！

淘宝的介绍在此：
http://item.taobao.com/auction/item_detail.jhtml?item_id=8925369af03f4fb78ac020cfc8198697&x_id=0db2

纯爷们 · 发表于 2009-5-7 21:45:10

哈哈这个我知道

elitiste · 发表于 2009-5-7 21:51:34

可以具体解释一下吗？

纯爷们 · 发表于 2009-5-7 21:57:41

把插座上的地线（最上面那个接口，肯定看的到~~）接到牛的E接点上就OK，声音顿时干净，密度也好起来了，这是我的感觉不知道是不是YY，但我想肯定有变化的，还有有条件把插座和机内线换了，提高很好，这牛素质还是不错的。还有最好把隔离牛里的那个灯拿掉，对声音肯定有干扰。

sygqy · 发表于 2009-5-7 22:00:57

在E点与输出插座地线端再接条线

sygqy · 发表于 2009-5-7 22:05:31

如果要发挥隔离牛的最佳性能，还要把S端0与地线相连，这样就把干扰导入地线（但前提要是地线良好，否则会更差）

elitiste · 发表于 2009-5-7 22:06:38

纯爷们是好厉害的大侠！

E代表Earth，就是接地的意思。那家店主叫我把E, 和P，和插座上的地线，三点一起接起来。

但我还是不懂为什么接了E以后, 我怪兽的GROUND OK灯还是不亮。您同意店主对我怪兽的GROUND OK灯不亮的解释吗？还是他的变压器有问题？

sygqy · 发表于 2009-5-7 22:10:17

E是屏蔽层，不是地，要另外在输入插座接地

纯爷们 · 发表于 2009-5-7 22:15:35

把S端0与地线相连这个可以试试啊，那不是把0与E连接就可以了？

elitiste · 发表于 2009-5-7 22:16:47

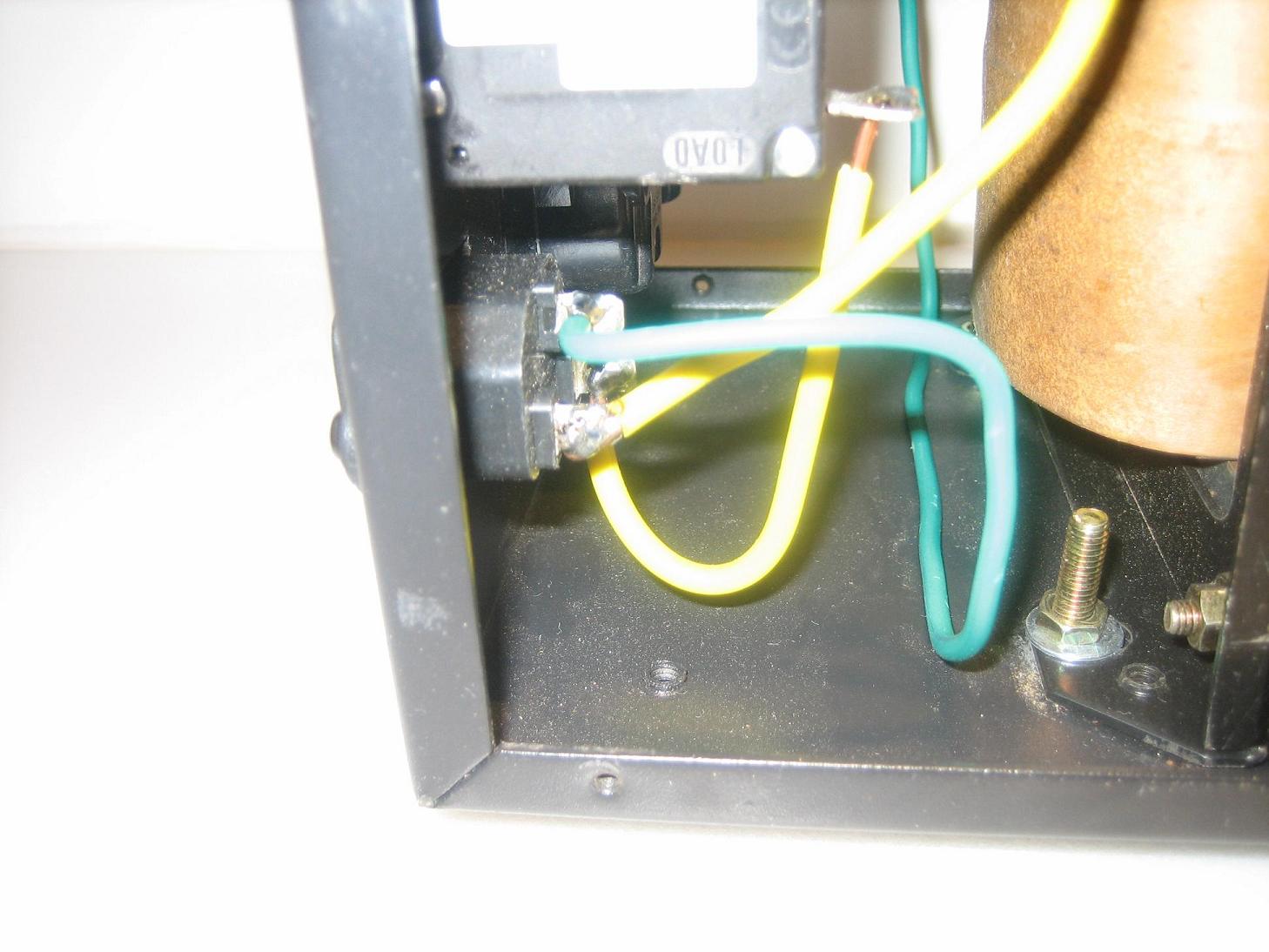

谢谢syggy！在第三张图内，我已经把E点与输出插座地线端焊接上了（绿色铜线从E点开始，通过P点，最后焊接在输出插座地线端，最上面那个）。这样应该是算对吗？

但我还是不懂为什么接了E以后, 我怪兽的GROUND OK灯还是不亮。

纯爷们 · 发表于 2009-5-7 22:18:02

是的，然后E连接地线接口，然后通过电源线的地线接到房子的地线

elitiste · 发表于 2009-5-7 22:20:58

我已经试过把S点与输出插座地线接上了，怪兽的灯还是不亮！用100多元的廉价变压器，怪兽的灯倒是亮的。真奇怪。

纯爷们 · 发表于 2009-5-7 22:24:36

E点和输出插座地线接上，S点上的0与E点接

大手 · 发表于 2009-5-7 22:31:43

原帖由 elitiste 于 2009-5-7 22:20 发表
我已经试过把S点与输出插座地线接上了，怪兽的灯还是不亮！用100多元的廉价变压器，怪兽的灯倒是亮的。真奇怪。

那100块的肯定是自耦变压器

elitiste · 发表于 2009-5-7 22:34:23

对的，那100块的是自耦式的变压器。难道怪兽的灯只在接自耦式的变压器时才亮？
