Audio Valve RKV MKII专辑：介绍、听感、摩机以及驱动KK的效果

davidxtb

交易区新帖推荐

原帖由 shy888 于 2010-8-24 22:28 发表
输出功率（per channel）能达到3000mw？推喇叭都可以了。

它本来就可以推喇叭了
RKV阻抗匹配器是四个档位的，                                                                                                                                                                                                                                              RKV MKII本身可用於32-2000ohm的耳机, 阻抗匹配器是针对特定常用的阻抗如8/16/32/64ohm四个档位进行调节，所以那个阻抗匹配器也就是只有四个定位，再扭就扭不动了。

阻抗匹配器还有一个最广泛的用途就是用上面的四个金色输出端子接AKG的k1000(或小功率需求的喇叭!)

guts

HA160不行。corda这个新机，内部看起来比较糙呀。

davidxtb

原帖由 guts 于 2010-8-24 23:29 发表
HA160不行。corda这个新机，内部看起来比较糙呀。

是呀。
也难怪不敢再用玻璃罩子了

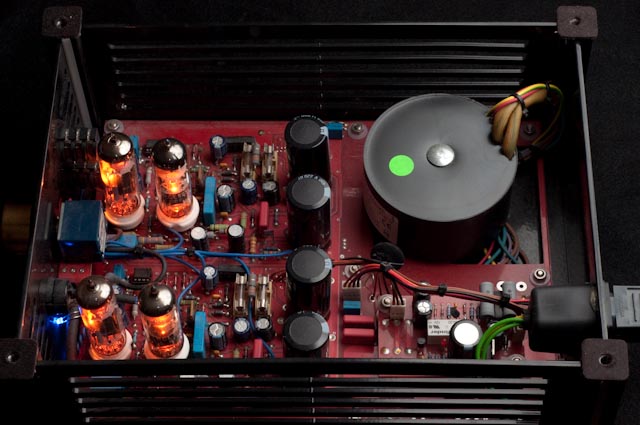

区别：
电路方面，CORDA的这个杂乱无章，RKV电路布局合理、整洁有序；
牛的方面：CORDA的裸露的牛，RKV的精美的环牛；

36540155

作为CORDA用家
这是俺见过布局最乱的一只

只听耳机

OTL输出没看到输出电容啊。。。

davidxtb

原帖由 只听耳机 于 2010-8-25 11:49 发表
OTL输出没看到输出电容啊。。。

我正常情况下都是用来推K240系列的耳机的，DF/M/SEXTETT，甚至连非常难推的K340都可以轻松在9点钟方向搞定

至于输出电容问题，这段话不知道是否可以解答：
使用特殊真空管
既然耳机扩大机的设计目标很明确，那么AudioValve设计者Helmut Becker就开始研究：什么是最佳的电压放大组件？那当然是真空管。真空管的限制又是什么？要能够输出足够的电流，这样才能应付较低阻抗的耳机。第一代的RKV在1984年诞生，当时就找到了特殊的PCL 805真空管，这是当年给电视用的五极管。

RKV MarkⅡ采用无输出变压器的OTL全真空管差动放大线路。少了输出变压器的影响因素，真空管的表现就很重要了。为此RKV MarkⅡ用上了AudioValve特别为之申请专利权（编号DE 3200 517 ）的特别线路。Helmut Becker认为这线路确实的反应了四十年来音响技术的进步，因为在供电处使用运算放大器，讯号路径上又完全是真空管放大，等于是取真空管与晶体管两方最佳的技术结合而成。这线路以运算放大器构成的直流伺服线路供电，会随着每根管子的状况自动调整。原厂宣称即使在真空管寿命到达尽头时，这个线路仍会让它很 正常的工作。

5522348

其实好几次和这个二房 擦肩而过。。。。

davidxtb

[size=+1]Eartube
	由德國知名大廠Audio Valve代工製作，內含真空管3 x 6N3P 以及 2 x GU17，同樣的Corda一貫技術Crossfeed功能一並在內。 聲音特色 在《Diana Krall--The Look of Love》這張專輯裡頭，Diana Krall的聲音情緒十分多變，輔以琴聲的快慢搭配，讓聆聽者自然陶醉在她所設定出來的情愛世界裡。在這裡，EarTube平實又稍具溫暖的特長，加上稍慢的速度，跟這張專輯實在蠻對味的。而與DT990的搭配，則讓DT990原本中性無音染的特性，剛好與EarTube形成一種互補的感覺，也適切的反應出Diana Krall在每一個聲音轉折時所帶出來的情緒。 規格： 兩組耳機輸出 最大輸出 30v at 100ohm 15v at 20ohm 輸入阻抗47k ohm 重量：6kg 尺寸：28x30x11 cm

davidxtb

这个是2005年的产品了，不算是新货。不过很奇怪，国内玩这二房的人并不多。

http://bbs.headphoneclub.com/thread-59314-1-1.html

[喜事] 历经2个月终于驯服Eartube这匹烈马

原帖由 Runningwater 于 2005-2-15 06:19 发表
买了Corda Eartube后，一直在不断调位整自己的系统！不但升级了音源，更在管子这里投资巨大，先后尝试了风根，西电（WE），GE，RCA ，Amperex等管子，今天到来的两个包裹终于驯服了Eartube 和 RS1这对组合！

[ 本帖最后由 davidxtb 于 2010-8-28 23:28 编辑 ]

davidxtb

关于RKV的磨机，最近也看了一些资料。我上次买的那台卖家已经给我准备了OPA637和OPA627的运放，并提供了四五套管子，算是能做的工作都做好了。
OPA637和627并不能直接用在RKV上，会有自激的问题，解决方法并不是很负责，就是在第2和6脚上斜焊一个 68pf 电阻上面。具体操作见下文。之前的那种运放算是非常便宜的了，正品的也就是几美金的样子，我国淘宝上也就是几块钱或者几十块钱。
至于安装上OPA637/627的之后，提升可以说是非常大的，比换胆管或者保险的提升更大，声音细幼，两端延展也更好，细节表现更丰富，背景更黑。一般来说，RKV是推KK的推荐二房之一，但原装的RKV驱动KK确实未必会让你听得很满意。这对运放则可以弥补这些不足，更高的要求，就只能去找功放了。
至于OPA637/627，不建议在国内买了，AU版本的已经是够用了,.BM和SM之类的高档货反而会有声音火气过大的问题。EBAY上美国的那些三十美金左右的可以考虑，香港的就不要考虑了。国内有汕头的元音据说不错，我有朋友在那边买过运放，反映说可以。
- All overused cliche's aside - this mod is as subtle as a punch in the gut. -

Those of you familar with the RKV will know that it's one of the reference amps for driving the K1000's.

However, in it's stock configuration, it can be a bit reserved and warm, but it delivers lots of current while doing so. Small wonder it pairs well with the K1000.

Well listen up kiddies - yank the cheap opamps it comes with for a pair of OPA637's and you'll think it's the second coming! You'll need to solder a non-polarized 68pf cap across pins 2 and 6 first. The stock opamps are already socketed, so it's otherwise a very easy swap.

In exchange, you'll get such a gain in dynamics and overall responsiveness you'll bust a gut laughing at what a difference a couple of cheap little chips can make. The entire frequency range takes on amazing clarity and the low end will smack you around with such authority you'll be looking to file a police report.

Kid you not - this configuration easily bests a Singlepower SDS I've listened to recently and any ss amp I've tried. Fwiw, the Singlepower had the best bass control of anything I'd heard up to then.

And if you like it loud - this mod gives the amp so much clarity and punch at high volumes you'll cry uncle long before it runs out of juice - and it will maintain the same incredible presentation the whole time. Simpy amazing.

Staging? Oh Yea. Before the mod, some pieces had a distant sound almost like you happen to be walking through the Quarter and have stopped briefly outside a bar with a live band playing inside. After the mod - the bouncer has grabbed you by the short and curlies and deposited you in the front row.

Softer passages have a wonderful delicacy to them, and changes in dynamics are rendered very well regardless of the overall program level. Truly a revelatory experience.

The mod gives so much clarity and detail to the upper end that certain percussive events like cymbals and brushes on a snare drum float up out of the layers exactly as they should.

And regarding the very low end - this thing clamps on the low end of a pair of cans like nobody's business. I'm currently using a pair of loaner 650's and while I think they are a very good can, they have a tendency to get flatulent down low with lesser amps. Not happening with this thing - nosireebob! Listening to anything from an upright bass to a synth dance groove, you will be blown away. Those of you who are bassheads - or even the ones who haven't come out of the closet about that yet, seriously need to give this setup a listen.

davidxtb

昨晚借了陆大的KK，接在低阻适配器上听了一会儿，这次算是在自己的系统上听KK了。
昨晚把转接线的那四个角链接到低阻适配器上的时候，出了点意外，把其中一个连接脚直接给拧了下来，然后只能拆开来低阻适配器，里面的螺帽掉落了，搞了半天，出了一身汗，发现仍然无法将掉下来的那个螺帽拧上去，然后晃动了一下，发现耳机6.35插孔的那个螺丝是可以拧下来的，然后终于搞定。
声音完全是自己的预期，算是非常满意的声音了，比HD800和T1更能讨好自己的耳朵。至此算是断绝了对HD800的念头了。

[ 本帖最后由 davidxtb 于 2011-1-10 09:34 编辑 ]

Evangelion

要不兔大也去弄副KK吧

davidxtb

Audio Valve公司的介绍                                                                                                                                                                                                                Audio Valve 创立于1982年，总裁兼设计师Mr.Helmut Becker，先前是一家制作精密医疗器材的首席电子工程师，本人凭藉着对于电子零件及音响器材的宝贵经和精湛技艺，又是真空管的狂热拥护者，深知市面上所有的音响器材并不完美，更不能达到自己的高标准要求。因此；他为了追求音响器材最极致的面貌，决定自创品牌开发了真空管扩大机，做了别人都不会做的事。凭藉着德国人一向严谨的工作态度，要求长时间工作时的耐用性、稳定性、音响性和音乐性，务必达到声音极致完全，外型典雅细致，品牌信誉卓越的最高理想宗旨。深获世界各国爱好音乐人士的信赖，更博得世界各地音响专业人士的肯定与推崇，获颁为全球最好的大机奖项，不愧为德国音响界一位不可多得的音响奇才，确立了Audio Valve真空管扩大机永不磨灭的领导地位。

超越经典
世界唯一的阴极输出变压器，确保了丰沛电流的完整输出。
独家的自动偏压调整电路，能让真空管扩大机更稳定地工作。
全对称式独立分隔线路，确保最精确的分离度。
特殊的逻辑侦测电路，可随时侦测真空管的工作情形...。

“细腻、醇美、丰润、真实”几近苛求的究极精神；已然趋近完美。
“完美从不在现在，而是在未来。”他始终这样的认为。


相关资料http://www.dlaudio.com.tw/front/bin/ptlist.phtml?Category=326763：
Audio Valve是一家默默工作的Hi End小厂（但绝对是资深小厂），从1982年创立迄今（正式创立为1984年），从来没有做过什么大宣传，或说过什么故事。这家小厂的线路设计都是由老板Helmut Becker负责，而外观设计则是老板娘Heike负责。老板的性格内向，不擅言词，但做出来的产品却扎扎实实，没有虚假。从他15岁开始动手做真空管扩大机到现在，已经超过40年。可能很少人还记得，他家早在1982年推出第一部扩大机以来就已经使用自动偏压调整，当年大部分管机都还采用人手调整偏压呢。从1985年之后也开始附加功率管侦测的功能，让用家知道哪支功率管已经报销了。现在，最新的Assistent 50在功率管侦测的功能上再增加自动补偿，让功率管随时处于最佳工作状态下，一直到寿终正寝为止。此外，他家真空管机从一开始就采取输出变压器与功率管阴极耦合作法（一般作法是让功率管屏极与输出变压器耦合），这也凸显设计者与众不同的设计哲学。

这家场同时也是音响圈少见“夫唱妇随”的公司。怎么说呢？看过Audio Valve真空管扩大机的消费者肯定会印象深刻，因为他家产品的外型实在很独特，都是直立高起的塔型造型（大多数后级是两件式的单声道设计），机箱的下半部藏了电源与输出变压器等元件，上半部“栅栏”内露出的电路板上就插着漂亮的真空管，机箱顶部再盖上一块厚压克力板，机箱与旋钮或印刷等多以黑色和金色搭配，营造出非常独特甚至可说典雅的质感。这么出色的机箱外观是谁设计的呢？就是Audio Valve创立人兼老板Helmut Becker的太太！

跟许多高级音响厂商的发迹过程很类似，Helmut Becker也是因为“不满市售音响”才下海的，原来他很喜欢用耳机听音乐，但听来听去市面上贩售的耳机扩大机总是无法让他满意，所以他就自己设计制作耳机扩大机给自己用，接着因为他的耳机放大器在周遭大受好评，在1984年他就成立了Audio Valve公司加以生产，到了1990年以后更转向以真空管扩大机为产品主轴。原本为医疗仪器设计工程师的Helmut Becker，应当没想到1982年他因为无法满足于市售产品而设计的耳机扩大机，会引领他开创至今已经延续二十多年的新事业吧。

Audio valve baldur 300 plus
真空管後級擴大機

全對稱三級驅動A類平衡陰極輸出推挽式設計
最先進的技術理念與最頂級的線路設計為藍本
燈絲穩壓與屏極電壓的開關控制
特殊自動偏壓調整線路，能增長真空管的使用壽命
特殊邏輯線路，可隨時偵測真空管的工作情形
...................................................................................
輸入阻抗：47 K ohm
增益：30 dB
阻尼係數：25
連結端子：XLR & RCA input - jacket
總諧波失真：< 0.2 % - 50 watt
輸出阻抗：4 - 8 ohm
頻率響應：10 Hz - 60 KHz
真空管：1*ECC83, 2*6922, 1*6N6P
　　　　10*6AS7G
輸出功率：300 watt
外觀尺寸：高 45 x 寬 55 x 深 53 公分
重量：140公斤 (對)

英國倫敦音響展 - 世界第一獎項
德國法蘭克福音響展 - 最佳美聲獎項
音響論壇 - 最佳年度風雲獎項

Audio valve Challenger 400
真空管單聲道擴大機

全對稱A類平衡陰極輸出推挽式設計
前面板具14個LED燈偵測顯示
電眼管能顯示信號輸入強度的大小
燈絲穩壓與屏極電壓的開關控制
特殊自動偏壓調整線路，能增長真空管的使用壽命
特殊邏輯線路，可隨時偵測真空管的工作情形
...................................................................................
輸入阻抗：47 K ohm
輸入靈敏度：O dBm
阻尼係數：8
  連結端子：XLR & RCA input - jecket
  總諧波失真：< 0.3 % - 50 watt
  輸出阻抗：2 - 4 - 8 ohm
  頻率響應：3 Hz - 50 KHz
  真空管：2*12AU7, 1*12AX7
  　　　1*EM80-Magic eye, 12*6550
  輸出功率：650 watt
  外觀尺寸：高 42 x 寬 40 x 深 75公分
  重量：160公斤 (對)

英國倫敦音響展—世界第一獎項
  德國法蘭克福音響展—最佳美聲獎項
  發燒天書—A級榜最佳推薦獎項

Audio valve Conductor
真空管前級擴大機

真正全平衡放大的A類參考級真空管前級擴大機
線路與電源分離的兩件式設計，沒有全域回授
從電源開始就是兩聲道獨立分隔的雙單聲道線路
每聲道電源獨立穩壓，提供燈絲及屏極使用
具開機後1分鐘自動待機裝置、靜音功能
附遙控器裝置，方便音量控制

...................................................................................
輸入：XLR與RCA各六組
輸出：XLR與RCA各兩組
輸入阻抗：47 K ohm
輸出阻抗：300 ohm
增益：14 dB
頻率響應：2 Hz - 300 KHz
真空管：4*6H30，4*6922
主機外觀尺寸：高 26 x 寬 48 x 深 38公分
電源外觀尺寸：高 14 x 寬 48 x 深 38公分
重量：30公斤 (台)

      英國倫敦音響展—世界第一獎項
        德國法蘭克福音響展—最佳美聲獎項

Audio valve Challenger 115 ,180
真空管單聲道擴大機

全對稱A類平衡陰極輸出推挽式設計
燈絲穩壓與屏極電壓的開關控制
特殊自動偏壓調整線路，能增長真空管的使用壽命特殊邏輯線路，可隨時偵測真空管的工作情形
...................................................................................
輸入阻抗：47 K ohm
輸入靈敏度：0 dBm
阻尼係數：5
連結端子：XLR & RCA input - jacket
輸出阻抗：2 - 4 - 6 - 8 ohm
輸出功率：120 watt
外觀尺寸：高 30 x 寬 25 x 深 43公分

Challenger	115	180
總諧波失真	<0.2 % - 50 watt	<0.3 % -50 watt
頻率響應	4 Hz - 34 Khz	4 Hz - 40 KHz
真空管	2*12AU7, 1*12AX7, 6*EL34	2*12AU7, 1*12AX7, 6*6550 or 6*KT88
重量	70 公斤 (對)	80公斤 (對)

德國法蘭克福音響展—最佳美聲獎項
音響論壇—A級榜最佳推薦獎項

Audio valve Baldur 70 plus
真空管單聲道擴大機

全對稱三級驅動A類平衡陰極輸出推挽式設計
燈絲穩壓與屏極電壓的開關控制
特殊自動偏壓調整線路，能增長真空管的使用壽命
特殊邏輯線路，可隨時偵測真空管的工作情形
...................................................................................
輸入阻抗：47 K ohm
輸入靈敏度：0 dBm
阻尼係數：20
連結端子：XLR & RCA input - jacket
總諧波失真：< 0.3 % - 50 watt
輸出阻抗：4 - 8 ohm
頻率響應：10 Hz - 50 KHz
  真空管：1*ECC83, 2*6189, 1*6N6P,
  　　　　4*6AS7G
  輸出功率：80 watt
  外觀尺寸：高 35 x 寬 33 x 深 40公分
  重量：70公斤 (對)

英國倫敦音響展—世界第一獎項
  德國法蘭克福音響展—最佳美聲獎項

Audio valve Avalon
真空管單聲道擴大機

全對稱A類放大陰極輸出推挽式設計
燈絲穩壓及屏極電壓的開關控制
特殊自動偏壓調整線路，能增長真空管的使用壽命 特殊邏輯線路，可隨時偵測真空管的工作情形
...................................................................................
輸入阻抗：47 K ohm
輸入靈敏度：0 dBm
阻尼係數：15
    連結端子：XLR & RCA input - jacket
總諧波失真：< 0.3 % - 40 watt
輸出阻抗：2 - 4 - 8 ohm
頻率響應：4 Hz - 34 KHz
真空管：1*12AU7, 1*12AX7, 8*EL84
輸出功率：80 watt
外觀尺寸：高 22 x 寬 21 x 深 32公分
重量：40公斤 (對)

德國法蘭克福音響展 - 最佳美聲獎項
音響論壇 - A級榜最佳推薦獎項

Audio valve Sunilda

兩聲道獨立分隔線路的Hi End級
MM/MC 唱頭放大器

全對稱A類放大陰極輸出推挽式設計
電源獨立，分隔於另一機箱
    燈絲穩壓及屏極電壓的開關控制
特殊自動偏壓調整線路，能增長真空管的使用壽命
特殊邏輯線路，可隨時偵測真空管的工作情形
MM模式增益︰40 dB (1 KHz)
MC模式增益︰60 dB (1 KHz)
MM/MC輸入阻抗︰47R、100R、470R、1K、
　　　　　　　　 47K 可調
MM/MC輸入容抗︰0p、100p、220p、470p、
　　　　　　　　 1n 可調
率響應︰20 Hz - 65 KHz ± 3 dB
超低音濾除頻率︰20 Hz
最大輸出︰14 V
最大輸入︰200 mV
RIAA曲線正確性︰± 0.25 dB
失真率︰< 0.24 % (1 KHz，10 V 輸出)
訊噪比︰- 76 dB (MC模式)
電阻︰誤差值低於1%的金屬皮膜電阻
電容︰MKP高速電容
真空管：2*6922 (輸入)，2*12AX7 (輸出)
外觀尺寸：高 14 x 寬 42 x 深 32公分
重量：25公斤 英國倫敦音響展——世界第一獎項
德國法蘭克福音響展——最佳美聲獎項
音響論壇——A級榜最佳推薦獎項

Audio valve Eklipse
兩聲道獨立分隔線路的A類Hi End級
真空管前級擴大機

每聲道電源獨立穩壓，提供燈絲及屏極使用
具開機後1分鐘自動待機裝置、靜音功能
附遙控器裝置，方便音量控制
...................................................................................
  輸入：RCA7組
  輸出：RCA3組，SLR1組
最大輸出電平：15 V
輸出阻抗：300 ohm
總諧波失真：< 0.1 % - 1 V
頻率響應：4 Hz - 50 KHz
真空管：4＊12AU7
外觀尺寸：高 14 x 寬 42 x 深 32公分
重量：25公斤 (台)

德國法蘭克福音響展——最佳美聲獎項
音響論壇——A級榜最佳推薦獎項
發燒天書——A級榜最佳推薦獎項

Audio valve Assistent 100

  Hi End級综和擴大機

最佳兩聲道獨立分隔線路的Hi End級综和擴大機
全對稱A類放大陰極輸出推挽式設計
自動的燈絲穩壓及屏極電壓
特殊邏輯線路，可自動偵測功率真空管的使用情形
具開機後1分鐘自動待機裝置、靜音功能
附遙控器裝置，方便音量控制
...................................................................................
輸入：XLR與RCA各五組
  輸出：RCA TAPE OUT一組
  阻尼係數：20
  輸入阻抗：47 K ohm
  訊噪比：>80 dB
  總諧波失真：<0.15 % - 50 watt
  頻率響應：5 Hz - 60 KHz
  風扇：2*全時+2*自動調節
  真空管：2*EF86，2*ECC82
　　　　2*QQE 03/12，4*6C33
  輸出功率：110 watt
  外觀尺寸：高 17 x 寬 55 x 深 45公分
  重量：45公斤 (台)

  德國法蘭克福音響展—最佳美聲獎項

Audio valve Assistent 50
Hi End級综和擴大機

最佳兩聲道獨立分隔線路
全對稱A類放大陰極輸出推挽式設計
自動的燈絲穩壓及屏極電壓
特殊邏輯線路，可自動偵測功率真空管的使用情形
具開機後1分鐘自動待機裝置、靜音功能
附遙控器裝置，方便音量控制

...................................................................................
輸入：RCA五組
輸出：RCA TAPE OUT一組
阻尼係數：8
輸入阻抗：47 K ohm
訊噪比：>86 dB
增益：25dB
總諧波失真：<0.3 % - 20 watt
頻率響應：15 Hz - 75 KHz
真空管：2*ECC82，2*ECC83
　　　　8*QQE 03/12
輸出功率：50 watt
外觀尺寸：高 16 x 寬 42 x 深 32公分
重量：25公斤 (台)

    德國法蘭克福音響展—最佳美聲獎項
    音響論壇—A級榜最佳推薦獎項
    音響論壇—年度最佳推薦獎

[ 本帖最后由 davidxtb 于 2011-10-3 23:33 编辑 ]

headfan

原帖由 mvw 于 2010-8-24 16:55 发表
CORDA的胆机啊 这二房值得期待 应该是个经典。

你指eartube?

headfan

原帖由 davidxtb 于 2010-8-24 23:47 发表

是呀。
也难怪不敢再用玻璃罩子了
区别：
电路方面，CORDA的这个杂乱无章，RKV电路布局合理、整洁有序；
牛的方面：CORDA的裸露的牛，RKV的精美的环牛；

我觉得eartube内部很漂亮
管子上做了抑震措施？

[ 本帖最后由 headfan 于 2011-1-10 18:22 编辑 ]
