AES转同轴的问题

夜飞行

交易区新帖推荐

我已经尽量的精简了措辞和描述。但无奈问题较为复杂，而且要陈述清楚原委。所以文字还是多了点。 但真心请求对AES转同轴有经验的朋友能够耐心看完！ 并且给点意见，谢谢了！！！

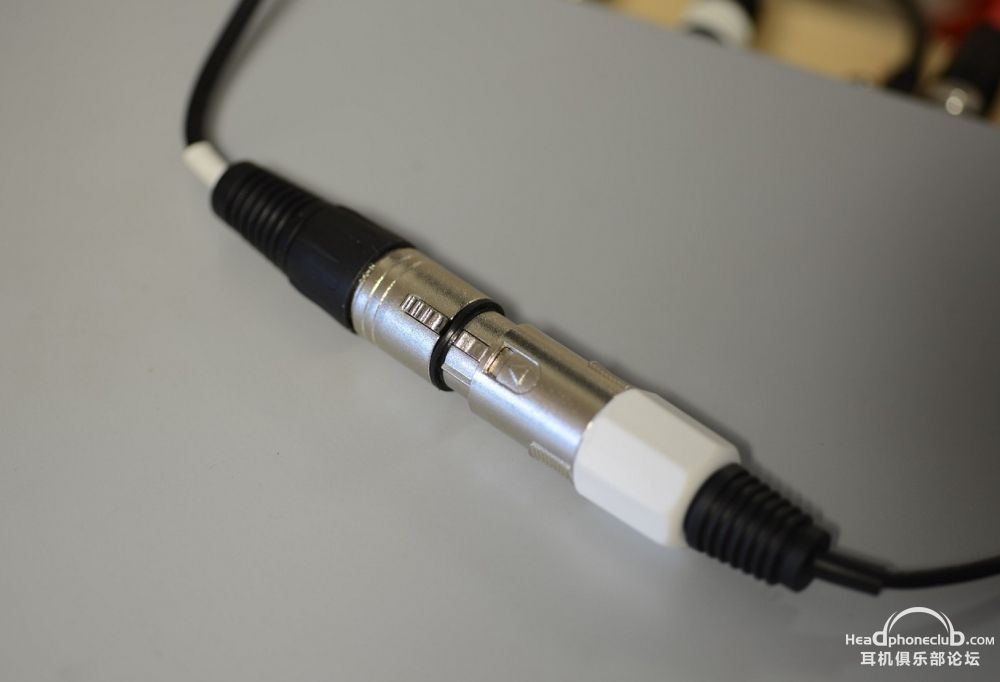

我目前是AES16E声卡和LYRA2的组合。LYRA2单纯做解码器。因为声卡原厂辫子输出的是AES信号，而LYRA2的输入只有同轴和光纤。所以使用了LYRA2自带的AES转同轴的转接线。但是使用中只能在两根线稍微连上一点点的时候才能出声。 再插入一点，或者插到底就干脆没声了。 如下图，之后测试找原因。我手头有一个带信号转换功能的BIGBEN时钟。所以我试着用声卡的AES输出接入BIGBEN，然后用BIGBEN的AES输出口接一根AES线连LYRA2的转接线。 来测试是LYRA2的输入接口对AES信号的识别有无问题。  结果一切正常，从BIGBEN输出的AES线跟转接头可以完美兼容。可以插到底，声音很顺畅，没有接触不良。  拔下BIGBEN，再次用声卡与解码的转接头直连，结果问题依旧。    之后又把刚才接BIGBEN的那条AES线连在声卡与解码中间。测试是否是声卡接口的问题。可是刚才插BIGBEN时还能完美对接的线，在直连声卡和解码之后也是变得无法插紧。只能像图中一样连才能出声。插紧就没声。另外，声卡有四组AES输出，我专门设置了所有口都出声。所以可以排除单个接口有问题的因素。因为四组输出都是一样只能虚连。
和几个群里的朋友聊过，大家的意见不一。有的认为是转接头故障。这一点我不大认可，因为通过BIGBEN出来的AES信号和AES线能正常跟转接头连。但同样一条线，离开BIGBEN直连声卡和解码就不行。所以有的朋友认为是声卡的AES和解码的转接线因为信号阻抗不同。所以不匹配。 个人比较倾向于这种观点。
请对AES转同轴有经验的朋友看看上面的描述，帮忙分析下问题的原因。 如果确实是阻抗的问题，我需要选择什么样的转接头或者转接线才能合适。 淘宝看了一些，有卡达斯的AES转同轴转接头。 卖家自己说两边的阻抗是匹配的，应该可以用。但另外一个卖家却说只能出声，但效果不行。  另外问了两家专门定制线的店。 它们都做AES16的辫子。其中一家表示让我去买阻抗匹配的转接头。他做的线不敢保证完全能用。  而另外一家却表示可以他家的辫子可以在做的时候直接做成RCA接头。也就是输出端干脆就做成同轴。  可我记得声卡是AES信号输出。 这样直接做成同轴会否有问题？？ 搞了一整天，晕头转向。 真心请求对这方面有研究的朋友给指点迷津，这里先谢过了！！！！

DC999

我也不懂，但是我觉得AES转同轴的话，LZ是不是应该买以下两个中的一个呢？
http://item.taobao.com/item.htm? ... &id=17371054903
http://item.taobao.com/item.htm? ... &id=27082928828

yamuling

也许是声卡的aes输出不支持双线模式？

kissnext

阻抗不匹配，必须用带变压的转接头，吧110欧变成75欧，楼主不要乱来呀，会烧机器的

夜飞行

DC999 发表于 2014-2-27 01:51
我也不懂，但是我觉得AES转同轴的话，LZ是不是应该买以下两个中的一个呢？
http://item.taobao.com/item.h ...

感谢！
但是看了一下接口  好像没有卡农母转RCA公的。。。。。就算是有那么最少RCA端也还要再接出一条同轴线
但现在没有这种。。。。。。。。。只看到一边是卡通一边是BNC  还得BNC再转一次RCA。。。转接点太多了。。。。信号估计衰减太厉害吧。。。。

夜飞行

yamuling 发表于 2014-2-27 02:33
也许是声卡的aes输出不支持双线模式？

不知道双线模式是什么。。。请您详细说一下吧。。

kissnext

买2楼推荐的

HerculesVR

跟阻抗匹配应该没关系， 可能是XLR的某一个线缆或者信号反相了 ，你插一点时候不是所有 PIN 接触，所以可以响了， 插紧入后 某个 PIN 把信号接地了。

解决办法应该是 做一根合适的线缆。

kissnext

HerculesVR 发表于 2014-2-27 09:07
跟阻抗匹配应该没关系， 可能是XLR的某一个线缆或者信号反相了 ，你插一点时候不是所有 PIN 接触，所以可以 ...

怎么会没关系呢，难道110欧跟75欧都是假的？虽然我没用过lyra，但是我看hilo的说明书上就写着不要不经过变压器就把110欧的AES信号输出端直接插到75欧阻抗的Spdif信号输入端，说是会损坏元件

夜飞行

DC999 发表于 2014-2-27 01:51
我也不懂，但是我觉得AES转同轴的话，LZ是不是应该买以下两个中的一个呢？
http://item.taobao.com/item.h ...

看了一下鼠界面的方案  是提供各种转接头。
但是它机器本身带的接口是BNC  而对应的转接头也是转RCA公母这种
并没有转AES的接头  所以貌似还是不行啊。。。。。还是我没理解朋友你的意思。。。。。。有点乱。。

yamuling

界面可以改输出的，上面兄弟意思应该是让你别用声卡，而是直接usb界面吧。

DC999

LZ是要AES转RCA数字同轴，这样必须要经过一个阻抗转换器，别想着一根线能解决问题，除非你舍弃你的声卡，上USB界面。

woodear

可能是阻抗匹配问题，有些aes输入的机器接同轴可以识别，有些就不行

小白

不是阻抗不匹配的关系。虽然同轴和aes确实要求的特征阻抗不同但是不会导致不出声。应该是平衡口定义不同造成。需要重新做一根转换线。

同轴和aes两者阻抗不匹配会造成音质不在最佳状态，但不会导致不出声。

夜飞行

小白 发表于 2014-2-27 18:47
不是阻抗不匹配的关系。虽然同轴和aes确实要求的特征阻抗不同但是不会导致不出声。应该是平衡口定义不同造成 ...

感谢白版指点！！！！也感谢楼上的诸位朋友们的意见  我大概明白该怎么搞了  谢谢大家！！！
另外请教白版  RA1如何区分新版和旧版  就是您博客里说的那种推力明显增大的版本   谢谢！
