我的Nottingham黑胶唱盘情意结(尾后更新--我喜欢的三款唱头)

yascbwjd

交易区新帖推荐

qpwu2011 发表于 2019-4-7 22:11
续2--唱头唱放输入阻抗匹配的重要性

如果是MM头，按通用标准，一般设置在47K基本可以了，无需去调整。但 ...

学习了。很长知识的好贴。我的唱放是EAR864自带的唱放，好像基本线路和管子与您的834P类似，请问也可以参照吗？

qpwu2011

yascbwjd 发表于 2020-3-19 00:11
学习了。很长知识的好贴。我的唱放是EAR864自带的唱放，好像基本线路和管子与您的834P类似，请问也可以参 ...

不客气！EAR864是带唱放的前级，是部很不错的前级一体机。因我未使用过，也未听过，具体内部结构是否一样说不准。但初步了解，864其唱放部分的三只胆与EAR834P是一样的型号，高电平是带平衡输入的，估计里面有3只牛（一个声道），那么唱放部分相似度估计是十不离九的。当然，如果输入用一只牛，通过加抽头解决高电平输入需要，也是可以的。故此，要拆开机箱，查看一下电路，才能晓得。看是否有需要调整输入电阻。

yascbwjd

qpwu2011 发表于 2020-3-19 09:45
不客气！EAR864是带唱放的前级，是部很不错的前级一体机。因我未使用过，也未听过，具体内部结构是否一样 ...

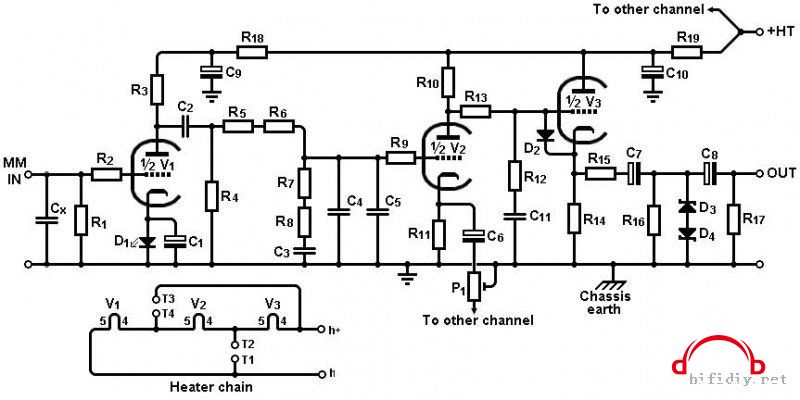

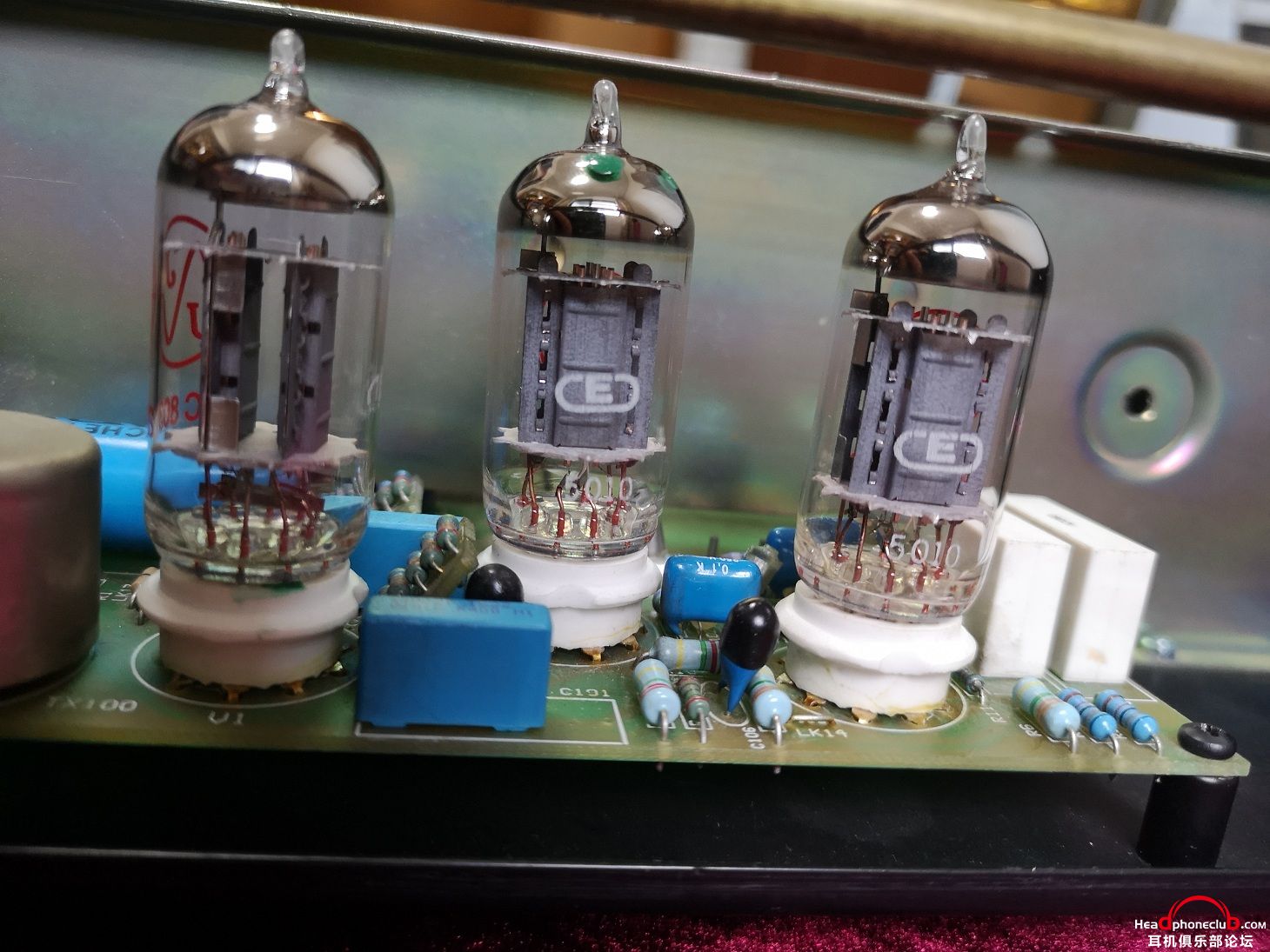

EAR 864胆前级唱放部分，是三只ECC83（12AX7）电子管，前级放大部分是ECC82与ECC83各一。这是内部图

yascbwjd

看起来，唱放部分和您的834类似

qpwu2011

yascbwjd 发表于 2020-3-19 15:16
看起来，唱放部分和您的834类似

看了你发的864电路图及唱放外观图，基本清楚了。
与834P有相似部分，例如：三只胆是串联灯丝的。输入都是用一只1:10的声压牛。三只胆型号也一样。
不同之处是电路形态。相差还是蛮大的。864是衰减式的RIAA电路；834P是负反馈式的。衰减式的瞬态好于负反馈的，而噪音可能会大些。其实衰减式的难做些，对零件的要求更高。故是一部好机。
输入都是使用声压牛升压，然后到第一只管。由于要顾及MM/MC，用了一只2X2按压式开关，当MM时按下，跳过升压牛。故此，玩阻抗匹配时，是一个道理的。就是将R1（估计是47-50K）更换至较低阻值的电阻。具体可按我上面介绍的音响书籍说的办法就可以了。可以买两支空心接线铜针，焊在R1拆除后的位置，然后试着更换不同阻值电阻，进行调试音色。调完铜针不用拔走，就作为电阻插线座用。

yascbwjd

qpwu2011 发表于 2020-3-19 21:36
看了你发的864电路图及唱放外观图，基本清楚了。
与834P有相似部分，例如：三只胆是串联灯丝的。输入都 ...

感谢！您这样一指点，就豁然开朗了，我抽空试试。
