楼主: sngul

[耳放] 坚守阵地,VIS650电子管平衡耳放的设计过程

[复制链接]

4

主题

52

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2018-2-28
发表于 2022-10-3 15:48:38 | 显示全部楼层
不错,几时上市?

点评

计划11月份出来。  详情 回复 发表于 2022-10-4 10:37
回复 支持 反对

使用道具 举报

8

主题

4773

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-3 16:55:13 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

150

主题

1922

帖子

35

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
35
注册时间
2009-1-8
发表于 2022-10-3 21:02:56 | 显示全部楼层
请问这是个新品牌吗?以前出过什么产品

点评

SNGUL对耳放来说,算是新品牌吧,不过我之前也设计过一些机器和套件的  详情 回复 发表于 2022-10-4 10:40
回复 支持 反对

使用道具 举报

64

主题

2943

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-3-11
发表于 2022-10-4 08:44:56 | 显示全部楼层
楼主说的不算纯后级什么意思?
后续还会推出针对800/820的型号?

点评

一般纯后级都指不带输入选择,音量控制等这些,就是没有前级的一些功能,VIS650是具有这些功能的,所以我才说,VIS650不算是纯后级的 至于后面会不会针对800/820看实际情况吧,我也用过800的,很是喜欢。  详情 回复 发表于 2022-10-4 10:42
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-4 10:37:05 | 显示全部楼层
沉迷 发表于 2022-10-3 11:13
这耳放颜值挺高的啊
面板CNC切割的造型和dCS应该很搭

感谢! VIS650机箱采用整铝CNC出来的。
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-4 10:37:39 | 显示全部楼层
守望 发表于 2022-10-3 15:48
不错,几时上市?

计划11月份出来。
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-4 10:40:13 | 显示全部楼层
fkeufss 发表于 2022-10-3 21:02
请问这是个新品牌吗?以前出过什么产品

SNGUL对耳放来说,算是新品牌吧,不过我之前也设计过一些机器和套件的
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-4 10:42:46 | 显示全部楼层
justicet 发表于 2022-10-4 08:44
楼主说的不算纯后级什么意思?
后续还会推出针对800/820的型号?

一般纯后级都指不带输入选择,音量控制等这些,就是没有前级的一些功能,VIS650是具有这些功能的,所以我才说,VIS650不算是纯后级的  至于后面会不会针对800/820看实际情况吧,我也用过800的,很是喜欢。
回复 支持 反对

使用道具 举报

64

主题

2943

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-3-11
发表于 2022-10-4 14:03:17 | 显示全部楼层
那是合并机了?

点评

算是吧  详情 回复 发表于 2022-10-5 09:15
回复 支持 反对

使用道具 举报

15

主题

2702

帖子

27

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
27
注册时间
2013-3-3
发表于 2022-10-4 18:34:52 | 显示全部楼层
期待,不过我还是喜欢胆管外露的外观,好看,换管子方便

点评

VISION 的初代ONE 就是管子外露的, 这次考虑桌面使用,还有安全性 吧管子隐藏起来了。  详情 回复 发表于 2022-10-5 09:16
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-5 09:15:20 | 显示全部楼层

算是吧

点评

能当后级用吗?  详情 回复 发表于 2022-10-5 14:16
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-5 09:16:29 | 显示全部楼层
DC999 发表于 2022-10-4 18:34
期待,不过我还是喜欢胆管外露的外观,好看,换管子方便

VISION 的初代ONE 就是管子外露的, 这次考虑桌面使用,还有安全性 吧管子隐藏起来了。
回复 支持 反对

使用道具 举报

64

主题

2943

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-3-11
发表于 2022-10-5 14:16:31 | 显示全部楼层

能当后级用吗?

点评

如何实现后级功能?  详情 回复 发表于 2022-10-6 14:09
可以的。  发表于 2022-10-5 14:31
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-5 14:43:55 | 显示全部楼层
本帖最后由 sngul 于 2022-10-5 14:52 编辑

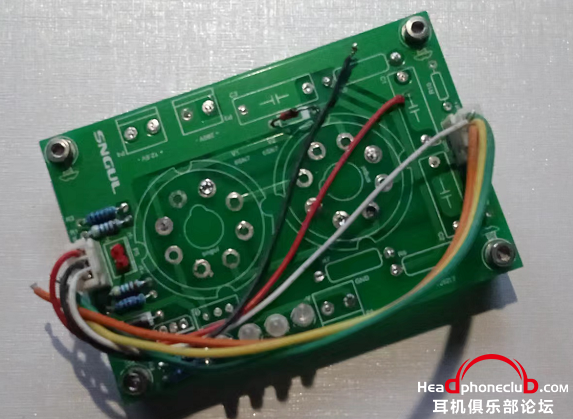

  确定了输出级结构,就可以设计前面的电压放大级了。第一次验证的电路采用12AX7放大,EL84做输出,为了安全起见,还是预留了输出电容。其实这个12AX7的放大电路也是筛选了很久的,也做了仿真,书面结果都是不错的,信息满满滴开了测试板。真是希望越大,失望也越大,这电路不能稳定工作,达不到实用性,只能纸上谈兵的存在。这次发帖子才知道,当时没有保留这个失败样板的测试照片,还是拍其他东西带入相框内的,好歹PCB板子还保留着。

  虽然电压放大部分电路失败了,但并不影响我测试环形输出部分,这块电路还是可以正常工作的。于是我另外设计了一套板子替换掉用12AX7的放大部分,新电路上去后,工作稳定。不过当时的验证板子也只剩下尸体了。

新的电压放大级采用了6SN7。

  这样一来就有了第二个测试样机,当时是按照正式产品设计的样机,甚至是机箱都设计好了,朋友还帮我做了3个样品机箱。这个样机是按照正式成品机来打样的,3.0mm厚的4层PCB设计,电源稳压部分采用模块化设计,输出板子也采用模块化,可用很方便的更换不同的管子做输出。不过这个版本上,我还是保留了输出电容设计,并且是2套输出电容,分别对应耳机输出和前级输出。
    二版测试样机主板

配套机箱外观

  其实当时对取消输出电容还是有些拿捏不定的。不过有人多大胆,地有多大产嘛,既然是既定的设计目标,我还是大胆的在第二个测试样机上验证了无输出电容款的OCL输出,这才有了命名为VISION ONE版的前级&耳放正式机型。

还有一个小插曲 因为采用了8只电子管做的,所以原计划型号是 8 PHONES,朋友简称8P,后来发现国内叶老师有一款耳放也叫8P,为了不犯名讳,于是改成了VISION ONE

回复 支持 反对

使用道具 举报

64

主题

2943

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-3-11
发表于 2022-10-6 14:09:56 | 显示全部楼层

如何实现后级功能?

点评

软件里设置一下音量位置就可以,很简单的。  详情 回复 发表于 2022-10-6 20:31
回复 支持 反对

使用道具 举报
