SuperFET 耳放 前级 拆机看看

引用 新青年 2023-9-25 17:48

他说前面板这个螺丝是比较特别的，我问哪特别了，他说特别贵。


我说贵有啥用啊，他说不告诉我。

引用 新青年 2023-9-25 17:50

本帖最后由 新青年 于 2023-9-25 17:53 编辑




前面板三条排线，连接平衡口、音量控制、屏幕的

引用 新青年 2023-9-25 17:52

前面板这俩电路板挺好玩的，两小块竟然还都印着Octavart，意思是自己设计的板子，画完了生产的，1.6代表这个板子画过6个版本，现在用的是第6个。

屏幕板子没有Octavart的标志，代表着屏幕不是老欧自己做的，额废话了，他个做HiFi的设计个毛线的屏幕。。。

更正：坛友指出1.0开始，所以1.6是画了7个版本，现在用的是第7个。
感恩的心~

引用 新青年 2023-9-25 17:53

电源是我非常看重的部分，所以这个有多了解一些。

全线性电源供电没毛病。

机内牛的铁芯是进口的，老欧自己在国外批量采购的，然后在北京找专门的师傅去绕这个线圈。

我有问过他铁芯国内的不行吗？为什么不用国内的，这东西看着也不复杂。

他说国外采购确实又贵又麻烦，也很想用国产铁芯，但测试了一圈样品后，发现国产铁芯存在虚标的问题，可能是加工精度不够以及材料中杂质含量高导致的。

并表示通常而言国产铁芯满足常规使用是没问题的，但不能满足他做音频产品对明确的精度、性能、指标需求，所以只能进口采购。

这里没别的意思，就有啥说啥，我个人角度是支持国产，且希望国货做大做强的。

引用 新青年 2023-9-25 17:55

我确实不懂技术、电路设计这些，但东西拆开看看嘛，确实感觉挺好看，视觉上有点爽有点舒服的。

机器体积不大，就着实挺沉。

外壳够厚实，这个会涉及屏蔽性能，所以我还是会注意的。

主打一个小且敦实，根据见过无数外壳的经验来看，这外壳厚度给的屏蔽性能应该没啥问题。

引用 1225891cfs 2023-9-25 18:05

支持一下国货。。

引用 安达 2023-9-25 18:10

1225891cfs 发表于 2023-9-25 18:05
支持一下国货。。

这年头的国货的差距没有前几年那么大了，甚至某些方面超过了，手握FET墙裂帮顶

引用 ppchris 2023-9-25 18:44

和菊花台大差不差的外形

引用 新青年 2023-9-25 20:19

SuperFET竟然也是模块化的，双层架构，合着也是类似他那台DAC那种，母舰甲板承载式玩法。

就这个事儿我和他聊过一些，他说高保真这东西，电路上全世界的人都知道的，最基本的就是：

尽所有全力，缩短信号传输路径，降低传输损耗，就这么简单粗暴铜杆子电路板直插最爽。

另一方面，降低电路相互串扰，没什么难理解的，模块化就是不同部分直接物理隔离。

他还说了一点，厂家的角度，会考虑模块化有灵活性，无论是功能还是性能的变更、迭代，是要给老用户预留出余量的。

没事儿就迭代更新，让客户重复购买大差不差的同样的技术，不是他眼里的HiFi气质。

其实这点我是反对他的，现在社会节奏太快，不像以前的HiFi，三五年更新一代产品。

现在如果更新产品慢，品牌活力不足，哪怕你自己不缺钱，音质再好技术再牛逼，也注定难以被更多的人关注到。

引用 新青年 2023-9-25 20:21

这里能看到母版为Octavart原创 ，版本是V1.06，也就是低下那块大母板的电路全部是老欧自己设计的，现在使用的是第6个版本。

（更正，感谢坛友：1.06代表现在使用的是第7个版本）

看6.35mm大三芯和4.4mm平衡耳机口的，镀金层颜色和厚度感觉，接口品质应该给的挺不错。


这块有个好玩的，SuperFET从内到外的生产，都是由北京供应链完成。

以前可以说全部是北京的供应链，现在这么说可能不太严谨。

严谨点是北京+天津+周边（河北），好多厂子搬河北了。

这也让我想起了乐图，好像也全部为北方供应链。

如今国内的HiFi相关生产，绝大多集中在珠三角一带。

HiFi体量小，如今北京、长三角一带的供应链，鲜有做HiFi了。

我有问过老欧，怎么别人家做HiFi都把根据地转珠三角了，你还在北方做呢？

他说主要是成本问题，北方确实成本高很多，而他还能在北方做下去的原因：

朴实表述的话，大概得益于以前清北读博时代沉淀下来的，淳朴的校园学术友谊。

几十年过去了依旧如初般，互相帮助互相支持，砥砺前行。
HiFi量小，但大家都愿意拿出资源帮他完成生产。

我tm好羡慕啊。。。。。。

引用 新青年 2023-9-25 20:22

红色板子上说：高电压危险，不要打开这块玩意儿。

然后打开看看。

看不懂，目测是个电压转换，那个小铜线圈看起来浓度也挺高，不错不错。

左边那贴个小金标的方块，感觉像是个总控芯片，接收和处理类似屏幕控制、音量控制的数字信号？我瞎猜的哈。

不过这部分看样子还能添加什么模块似的。

那个小金标，感觉老欧可以换一换。

贴个类似“wc，太HiFi了什么的”。




忽然想分享个这段时间学习的小芝士~

有关驱动力和音量控制的~

这货的耳机口不失真峰值功率是6W，对，6000mW。

具体我还问过老欧，他有完全给我讲明白，还演示了一遍算法。

但里面的知识构成太复杂，想完全说明白的话，我看差不多是篇论文的体量。

简单举举例子得了——日本老头的Masskobo 394，不失真峰值功率是2.2W，嗯2200mW。

专业音频的鲁伯特尼夫（美国），做给棚子里用的——RNHP耳放，耳机口最大输出300mW。

此外。

SuperFET的音量控制，是数字电路精确控制数值，0.5dB每格，然后给到模拟电路，最终是纯模拟电路，来实现的音量控制。

如果对这种音量控制方式，以及纯物理音量电位器，都很熟悉的话，应该能懂我在讲什么...

不是说孰优孰略，即便都是用来控制音量的，但这两种在实际应用层面上，差别非常大（主要在精度、标准一致性方面）。


以及。

SuperFET显示的dB音量数值，与符合国际标准的专业录音棚用的各种设备，完全保持一致。

这个我开始是存疑的，但我平时也折腾各种棚子货，RME、Neumann新出的MT48啥的。

最后我实际试验对比过，SuperFET的声压级体现，真的和各种专业录音设备一毛一样，准确的一批。


还有。

SuperFET的耳机音量是0~127.5，因为耳机输出没有所谓的国际标准电平，所以屏幕不显示类似dB什么的。

之所以是127.5，这个数值来自元件的实际数值（255除以2），不阉割元器件性能，准确完整不缩水，没动手脚地，诚实显示出来了，仅此而已。

实际上他也完全可以做成普通人最容易理解的，最直观的0~100什么的，但在他的理解中那是不严谨、不够极致的行为。

而前级输出有国际标准，所以SuperFET上会有dB指示，比如0dB的意思，就是输入声压级和输出声压级保持一致。

SuperFET使用严格录音标准，来显示这个数值，玩多了HiFi设备好朋友们，可能不太习惯或者不太理解这种显示，这很正常。


最主要想强调的是，音量是一种指数型算法。

在现实应用层面上，各家的指数、各种物理电位器的指数，是千差万别的。

嗯，比如很多人会将音量表述为，旋钮打到几点钟的位置、几分之几、百分之多少。

我说了这么多，意思就是遇到这类表述，简单参考一下就好。

尤其HiFi类产品，很多时候，为了用户在使用上更为直观和容易理解，音量调整时的指数曲线、斜率啥的，各家各种产品可能都不太一样的。

引用 新青年 2023-9-25 20:23

SuperFET的核心部件：

老欧对这东西的名字表述很严谨，但我觉得名字太长了。

——SuperFET精密场效应管阵列超级放大模组

......

其实名字就是叫SuperFET，但这个名字（还是商标什么的）好像被微软，对就是Microsoft注册过了。

所以后面他还是用中文做了完整表述（他可能有该死的强迫症）。

取下供电线和几个螺丝，就能从母板上拔下来。

（取两只绿色变压器中间那颗螺丝时，发现变压器磁力很大）

这个体积的板子，拿在手里特别特别的沉（主要是那俩变压器），里面玄机不少。

引用 新青年 2023-9-25 20:26

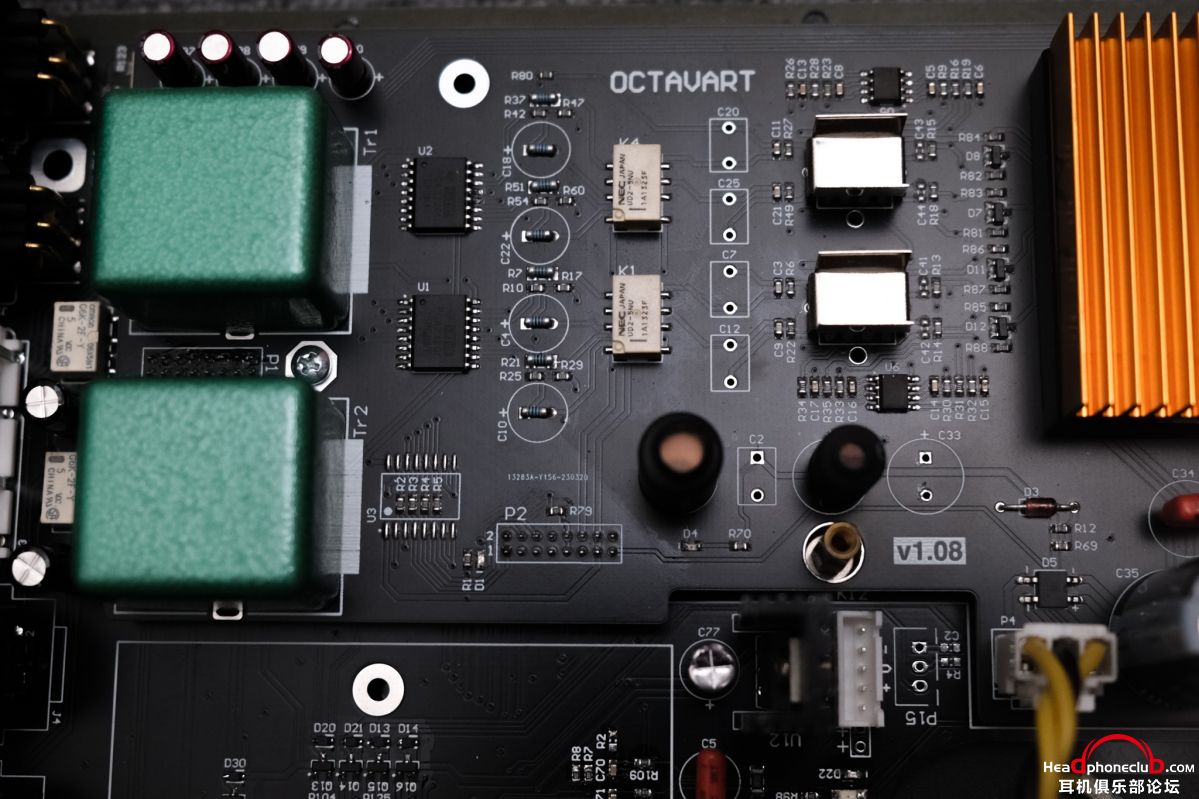

这块板子我看是三个部分。

绿色那块带变压器的信号输入部分（常说的牛入）+ 运放部分 + 橙色散热片下面压着的场效应管阵列模块。

板子印着Octavart商标，编号V1.08，代表这块板子研发经过9次改版后最终定案。



中间两个小金属片下面，是两颗运放。

金属片是散热用的，下面的运放我看到过，但是被磨标了。

旁边有两颗黑色热缩管（看着像热缩管）包裹的电容，没猜错的话，也是被打磨掉标识那种。

这部分磨标倒是常规操作，属于对声音影响比较可闻的地方。

真要好好做的话，需要付出的劳动力会很多。

首先要确认所需原件的性能和指标，然后在符合需求的大量的元件中，做排列组合式筛选，挨个测试挨个听，没什么投机取巧的办法。

因为付出的心血很多，所以很多工程师会把最终定案选用的原件磨标。

相信也有很多品牌的调音秘诀，也是出自这里。

没记错的话，以前（现在应该也有）很流行堆料的时候，这部分应该也是堆料显眼包们，喜欢敲黑板的地方？

在交流过程中也学到了一个知识点：

我问老欧，这两颗运放的地方，是不是可以换成运放座？

用户可以自己换各种运放来调音玩，是不是就多了个好玩的卖点什么的？

老欧说，这里是可以放俩运放座，但是不能这么干。

“你以为的运放，长得一样的，插上还能响对吧？实际上并不是你以为的那样。这东西没你想的那么通用。”

“实际上声音是不对的，甚至哪怕你听着都好像是对的，但放到仪器上测试就是不对也不能用的。”

这段对话到这里时，我忽然又好奇他手里有多少运放。

老欧笑了笑。

“你是玩器材的可能觉得这东西厉害好玩什么的，但我属于做技术的，市面上你见过的没见过的你能买到的买不到的，我基本都有。”

“电子的世界大的要命，这里只是公开认知度相对较高的一小部分，好玩的东西多了去了，对成熟的工程师来说，并不会认为这部分多深奥多新鲜有多么不好拿捏什么的。”

“都有明确的技术性能、指标参数，也必须挨个的严格测试听感才行。”

引用 新青年 2023-9-25 20:28

这块就是SuperFET耳放前级的核心部分——场效应管阵列放大模组。

电路、用料等都是完全不公开的。

有关这部分，老欧的嘴那叫一个严丝合缝，感觉完全撬不出任何有价值的信息。

问就是你也不做电路你研究它干啥。
问就是告诉你你也听不懂我告诉你干啥。

问到最后我说这块闪亮亮的橙色散热片，它总归是个散热片没错的吧？

他听我这么说，忽然严肃了起来，一本正经地凑到我的耳边，悄咪咪讲了起来：

“你看中国自古以来，都讲究个阴阳相生，制约平衡。
比如偶有超级强大的能量场时，经常会说到一个“镇”字，所以有着奇门遁甲五行八卦这些东西。
再如先秦古籍《山海经》中曾提到，大禹治水，疏而不堵。也是对大能量场的又一种“镇”法。
故所谓，寻龙分金看缠山，一重缠是一重关，关门如有八重险，不出阴阳八卦形”。


我：“？？？？？？这电路怕不是和你脑子一样有啥大病吧。”
老欧：“对，这是个散热用的散热片。”

引用 新青年 2023-9-25 20:29

SuperFET的精密场效应管超级放大模组足够特别，名字都有来由，说说我知道的：

场效应管放大虽说不算常见，但也不缺先例。

老欧说原生场效应管的精度，介于晶体管和电子管之间，场效应管的听感，具备电子管特质的声音润色。

So，让场效应管达到晶体管的精度水准，同时具备电子管的声音润色水准。

是同时作为电子工程师和音乐发烧友的他，愿意付出偏执和疯狂去实现的自我实现。

我胡乱猜的话，老欧实现这东西的关键点应该有两个：

场效应管阵列+特殊电路架构。

之所以叫阵列，它不是我们市面上能见到的，使用一两只，或者好几只场效应管的放大器。

没猜错的话，SuperFET的模块里，有一大堆场效应管。

为啥用一堆管子？

个人经验来看，基本跑不了是提高精度、增加功率什么的。

就像电脑CPU堆核心、抬主频，以此提升性能、处理效率啥的吧...

然后这一堆管子，要高精度、大功率、高效率，还得小体积、散热等各种实际问题。

这不妥妥就是人类电子世界一直在突破的东西——性能、体积、散热嘛。

SuperFET是通过特殊的电路设计搞定的，这是老欧的本职工作。

就电路这块，我看也是像电脑CPU的道理，类似优化架构、制程（各种纳米）什么的。

SuperFET的电路，是老欧的全原创设计，我反复和他确认过，市面上没有第二款产品使用这个电路。

而电路的发明过程，老欧表示，确实是整天想着做这么个东西，最后在梦里梦到的这个电路。

醒了画的第一版图纸，反复推导确认可以实现，然后翻来覆去试验了几年，就搞出来了。

纯属偶然发现，和人类发现青霉素的过程并没有什么卵区别。

搞笑的是，肤浅的我总和他说你有本事你这么牛X，赶紧申请专利给别人看啊。

每每说这个，他都一脸不屑的说这玩意儿有啥可申请的，不想公开电路给别人抄。
“除非哪天这东西能救死扶伤造福全人类了，那我必须立刻马上公开。”

“不然我还是拿这东西混口饭吃吧，人生在世，饭总是要吃的啊。”


直到有一天，我再也不敢和他提专利的事儿了。

引用 新青年 2023-9-25 20:29

这里本应该有张图）

但是他不让我拍。

我说我就拍一个犄角边边行不行？他说绝对不行，一点都不能拍。

SuperFET的场效应管阵列，所用到的每一只场效应管，都是由他手工逐一精确配对的。

这张图，是一块电路板，可以增加人工配对的效率（看样子好像还能提高精度？）。

是老欧为了做SuperFET，专门发明出来的...（手动捂脸）

我很兴奋地问他：这TM又是可以申请专利的东西吧！！！

结果直接被他怼了：“怎么你TM满脑子就只知道申请专利专利专利，我是不是还得夸你知识产权意识强？”


转头不叼我了，全神贯注地在打什么文档。

我好奇瞟了一眼，好家伙感觉这文档没有一千页也有八百页。

我说合着你丫搁这装金庸写小说呢？

他说帮朋友写个东西。

我说你咋还有闲心给人当枪手呢？

他说你这人怎么这么...然后用鼠标稍微翻了翻文档。喏，就这东西。

（“我横竖睡不着，仔细看了半夜，才从字缝里看出字来，满本都写着两个字‘吃人’。”）

开玩笑，这文档大概是个
——国家级科研项目申请书

我问他这东西是不是类似大学研究所啥的，跟国家申请专项科研经费啥的那东西？

他说你小子脑子终于正常了。

我这无处安放的好奇心又来了，决定刨根问底。

“这东西是不是比申请专利还难？我记得申请专利几张纸就够了，这个看着很叼啊竟然要千八百页的纸。”

我隐约记得当时空气大概凝固了三秒钟。

第一秒我仿佛感受到了杀气。
第二秒他好像抄起了键盘，但他又没有抄起键盘。
第三秒我感受到了生命的美好。

沉默震耳欲聋，他大概是淡淡吐出了四个字儿、

“你觉得呢？”

引用 新青年 2023-9-25 20:30

好像扯远了...

最后说说牛这部分吧。

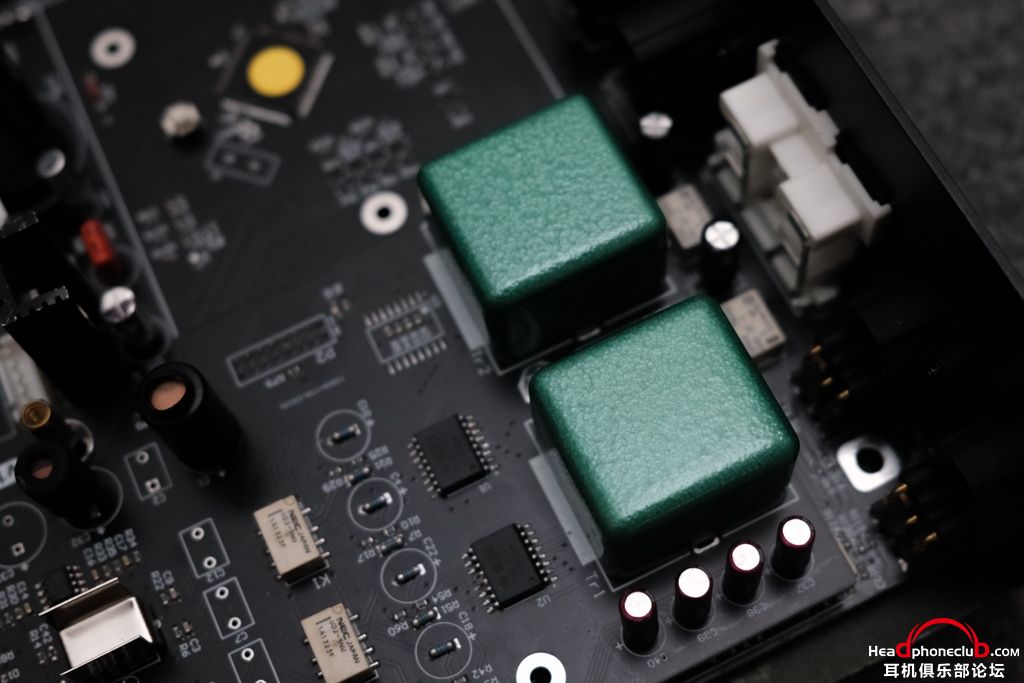

这是两只输入牛。

这东西在顶级录音设备中经常会见到。

这难免让我想起调音台之父，模拟之声的传奇人物——鲁伯特尼夫先生（Rupert Neve，1926年 — 2021年2月12日）

声名鹊起的十足拿手狠活，就是机内使用Neve特别定制的Marinair音频牛。

大概这样子（纯属举个看热闹的栗子）





想起今年买了两台 Neve 88M声卡，里面就带两只Marinair原装牛。

可能就是带俩Marinair牛的缘故，看样子原本也就是个一两千块钱的声卡性能、功能。

88M愣生生干到了10800元，据说还要涨

比较欣慰的是，前两天业内朋友告诉我，两只配对好的全新尼夫Marinair原装牛，海外竟然炒到了要一万几千块...

我对这东西不是太懂，大概只知道这东西可以让声音更好听，更真实，还有模拟味那种。

老欧大概给我解释了一下：

模拟的东西，永远都会讲究低噪声，高纯净度和高传输质量。
数码的东西，也讲究传输的完整不丢数据，低抖动，稳定。

音频牛这东西，好的材料、屏蔽、电路，用得好真的是提升音质的神器，提升听感享受，各种奢华名机喜欢用这个是非常合理的。
但用这东西就是非常讲究的，用不好的话反倒会带来失真。

然后我忽然想起了铁三角发布的天价新品限量款耳放/前级——鸣神，售价61万人民币。

特意强调了里面信号全部过牛。




而且官方表述看起来，和老欧说的差不多一个意思？

铁三角：“提供‘稳定且纯净’的电流，实现高分离度和低噪讯的通透丰富音质。”

所以有个重点忘了问他。

为啥这东西基本只出现在奢华名器上，而不是大家都在用呢？

我能想到的，成本高？或者技术实现难度高？

也想请教一下大家，还有没有什么别的可能？

引用 新青年 2023-9-25 20:33

额，我确实对于电路、技术什么的一点都不懂...
只能把自己知道的那点发烧的东西讲讲...
各位看官们见笑了...

仅仅是我认识他好多年了，觉得这人很有意思，有两把刷子也有料。
他讲的很多内容，可能会对新入坑的朋友们有些帮助，就尽量把自己了解到的有价值的信息写的详细点。

主要还是这次SuperFET的音质，接啥啥好使，我自己也觉得神奇，直觉上也能察觉到这货是挺特别的。
引发了我拆机的兴趣，想多了解点，
也借着拆机的茬儿，套套老欧的话。
不然老欧这人平时话太少了。

至于文风，印象中高考只能写议论文，如果写记叙文的话会被0分。
这种事情嘛，我个人看来哈，在我热爱的艺术、生活、自由这些东西，本就是五彩斑斓的。
一直不太倾向自我格式化被格式化什么的。
所以高考的时候我敢写记叙文，现在敢写记叙文，永远敢写记叙文，我想写什么写什么。


强迫症Ps：

最后，对名称的释义：

精密场效应管阵列超级放大模组：

精密：代表高指标精度+对信号的任何细微处完整、全面地捕捉、还原、放大；
场效应管阵列：模块（我拆不开）中包含一大堆场效应管，具体数量只有老欧知道；
超级：大驱动力+同类产品中更为先进的电路设计带来更为优异的性能；

（大概，以上。更新到最后发现全文体量应该不小，由衷感谢耐心观看。）

引用 subbass 2023-9-26 09:22

有小说那味了，赞！
期待老欧出个纯前级呀，外壳也搞好看一些呗
