[其它] 最近流行线电,并联稳压的线性电源大家有兴趣嘛

[复制链接]

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-7 21:17:36 | 显示全部楼层
dfying 发表于 2022-10-7 09:14
建议定价在一千五以下,如果声音可以和keces打平,定价一千出头非常有竞争力。

这个目标价还能实现
回复 支持 反对

使用道具 举报

50

主题

3010

帖子

33

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
33
注册时间
2001-11-21
发表于 2022-10-8 01:39:18 | 显示全部楼层
样子蛮好看的
建议电流最好能给到3a
至少2.5a能保证没问题
2a有点尴尬

点评

并联电源在空载的时候,需要消耗的功耗会全部加载在调整管上。比如一个12V3A的并联电源,空载的时候,调整就要承受36W的功耗,这些功耗散发的热量是很大的。如果设备平均使用电流在1A,甲类做到1.5A的余量是已经足够  详情 回复 发表于 2022-10-8 09:31
      邂逅相遇,适我愿兮
回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-8 08:41:20 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-8 09:31:19 | 显示全部楼层
野有蔓草 发表于 2022-10-8 01:39
样子蛮好看的
建议电流最好能给到3a
至少2.5a能保证没问题

并联电源在空载的时候,需要消耗的功耗会全部加载在调整管上。比如一个12V3A的并联电源,空载的时候,调整就要承受36W的功耗,这些功耗散发的热量是很大的。如果设备平均使用电流在1A,甲类做到1.5A的余量是已经足够用的,不需要和并联一样,预留足够的余量。 当然,如果设备不空载,并且设备的实际使用电流也有2A,配套设计到2.5A也是可以实现的。
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-8 09:32:39 | 显示全部楼层
本帖最后由 sngul 于 2022-10-8 09:33 编辑
dfying 发表于 2022-10-8 08:41
还有个建议就是输出口多给两组,里面都是并联的好了,这样让穷人可以少买一两个电源省点钱。短路过流保护最 ...

模块结构是可以实现。另外并联电源本身就具备了短路保护,并联电源就怕空载,不怕短路
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-8 09:45:45 | 显示全部楼层
本帖最后由 sngul 于 2022-10-8 09:47 编辑

并联电源的主要优点是非常低的内阻和对干扰信号的处理能力。虽然纹波处理并联电源弱一点,但也不差了,之前这个电源,在处理不错的时候,空载纹波能到0.04mv(并联看空载纹波,串联看满载纹波),已经超过了很多串联电源的纹波处理能力了。我觉得并联电源最差的地方应该是效率了当然,也是可以有改善空间的。大多数做电源的都会把注意力放在纹波上,我觉得只要不是低电平放大,一味追求低纹波意义不大,这到不是说纹波不重要,纹波够用就可以了,但是电源对各种干扰信号的处理能力应该更值得重视起来。开关电源之所以声音表现不是很理想,其中一项就是开关电源的干扰较多,抗干扰能力也不好。大部分音频电路,用并联电源代换串联电源,声音的细节,解析力,声场等都会有明显的改善。

点评

非常同意,现在很多电路都是从消费电子抄作业过来的,根本不是为了发烧设计的  发表于 2022-10-8 10:03
回复 支持 反对

使用道具 举报

40

主题

4196

帖子

33

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
33
注册时间
2019-5-13
发表于 2022-10-8 10:35:59 | 显示全部楼层
最近是不是有流行氮化镓的线电

点评

氮化镓这种新材料做的晶体管,用在开关电源上,开关频率可以做的很高,这样开关电源的效率也就高了,并且体积也小,热量也低,对于便携设备的电源来说,是有优势的。不过用在线性电源上是不是也很好,我没有用过,所  详情 回复 发表于 2022-10-8 10:47
回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-8 10:42:52 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-8 10:47:07 | 显示全部楼层
天方夜谭天说地 发表于 2022-10-8 10:35
最近是不是有流行氮化镓的线电

氮化镓这种新材料做的晶体管,用在开关电源上,开关频率可以做的很高,这样开关电源的效率也就高了,并且体积也小,热量也低,对于便携设备的电源来说,是有优势的。不过用在线性电源上是不是也很好,我没有用过,所以没什么发言权

点评

貌似pc开关电源 海盗船1600i就是氮化镓,有点特色  详情 回复 发表于 2022-10-8 11:14
回复 支持 反对

使用道具 举报

40

主题

4196

帖子

33

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
33
注册时间
2019-5-13
发表于 2022-10-8 11:14:01 | 显示全部楼层
sngul 发表于 2022-10-8 10:47
氮化镓这种新材料做的晶体管,用在开关电源上,开关频率可以做的很高,这样开关电源的效率也就高了,并且 ...

貌似pc开关电源 海盗船1600i就是氮化镓,有点特色
回复 支持 反对

使用道具 举报

13

主题

703

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2004-2-28
发表于 2022-10-8 12:39:47 来自手机 | 显示全部楼层
适合小电流的,不然效率和散热成本高
回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-8 16:33:03 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-9 08:59:30 | 显示全部楼层
dfying 发表于 2022-10-8 16:33
我刚刚又改了一台激光鼠线电,升级超级电容,也是并联升级,我改了快10台了,越改越老练,两个小时之内可以 ...

超级电容以前玩过,确实不错。回头试试并联电源&超级电容的效果
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-13 11:05:12 | 显示全部楼层

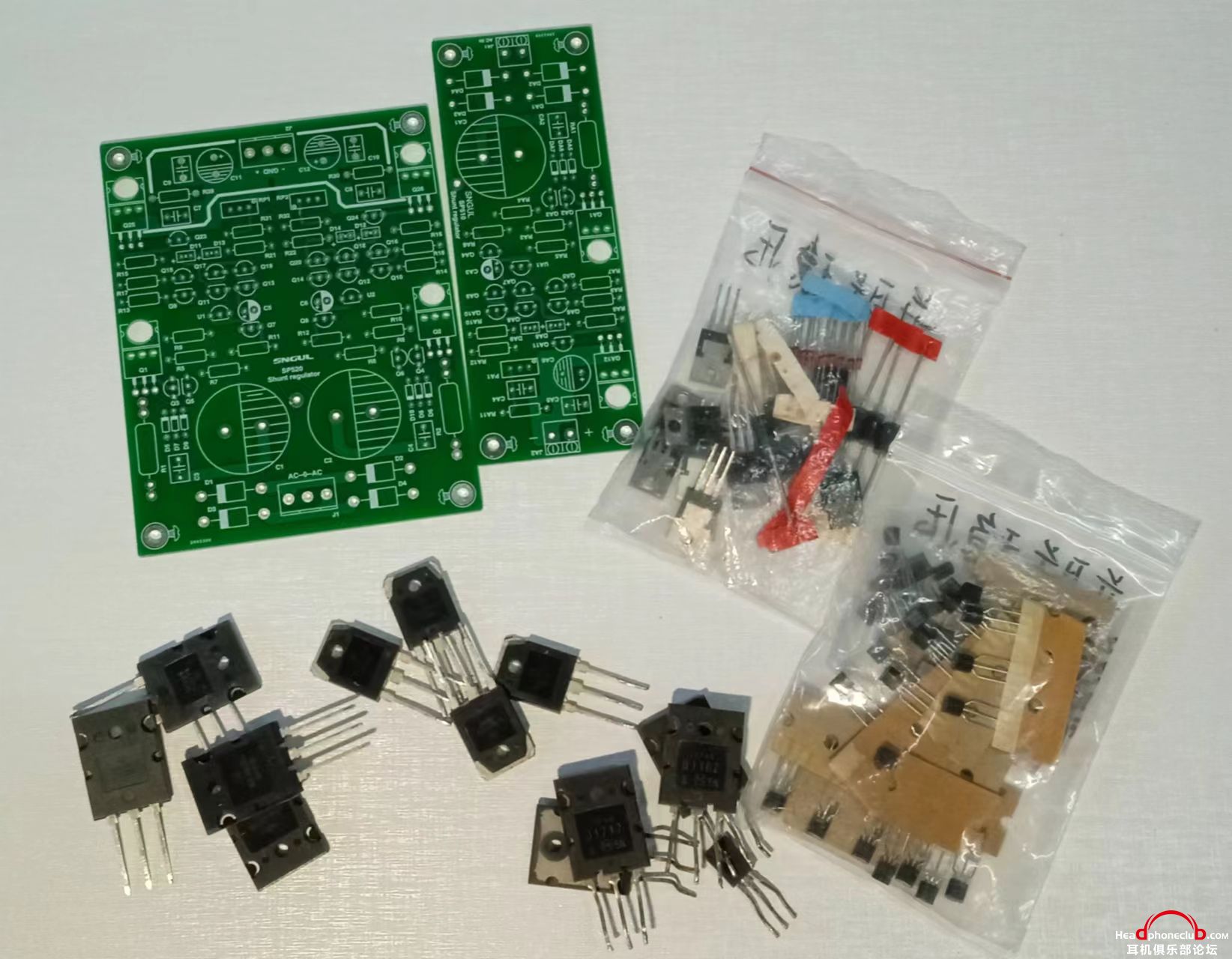

发帖后,得到不少朋友的支持,关注。为了响应大家的号召,我对原设计做了一些调整,做成动态恒流的并联电源,应对大电流的需要。现在元器件到齐,PCB也到了,验证一下动态恒流的大电流的可行性
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-16 22:08:14 | 显示全部楼层

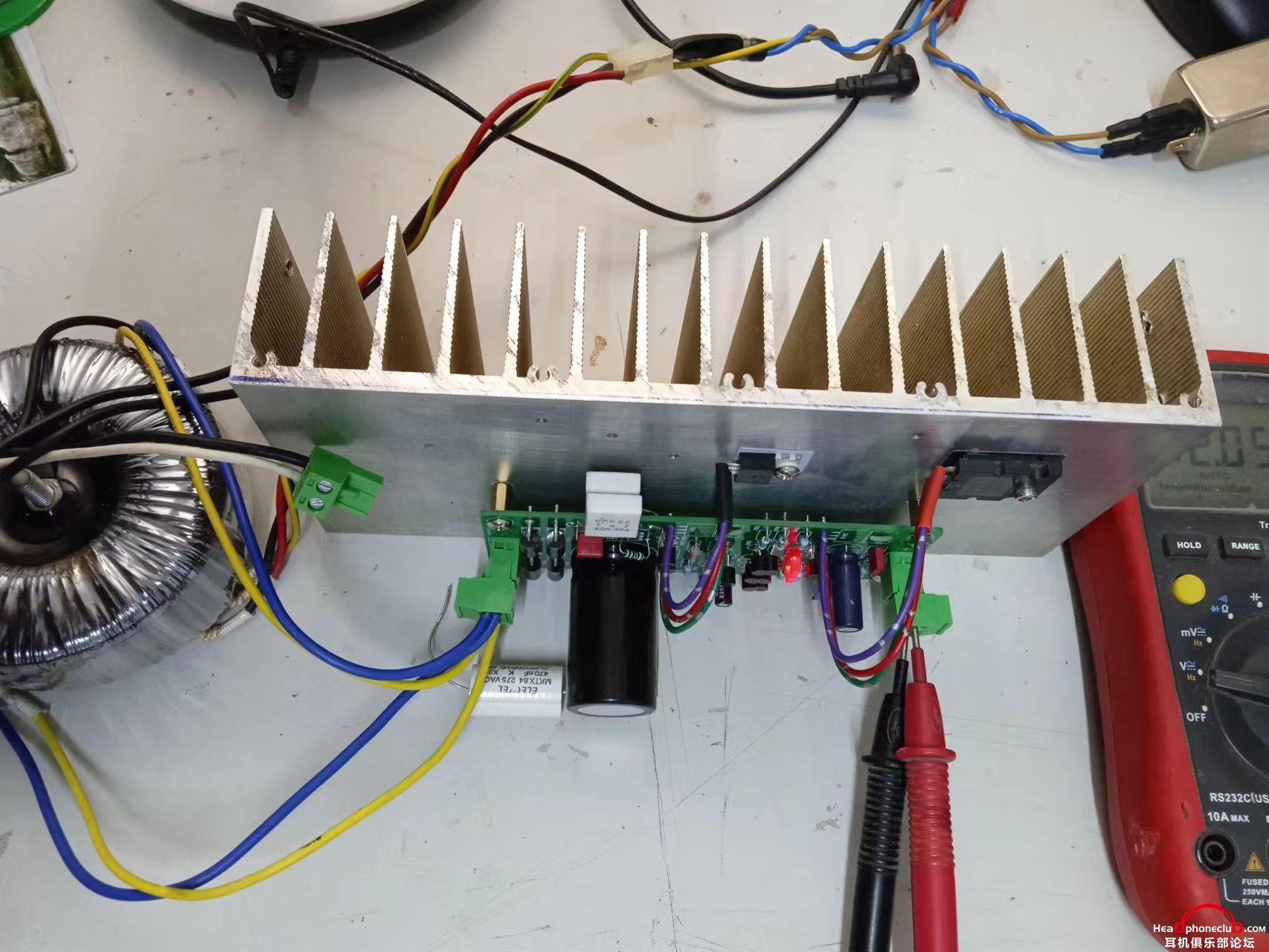

先测试一下12V-1.3A. d导热硅脂不知道放哪了,散热效率不好,明天找点硅脂厚测试2A.
