耳机俱乐部论坛

 找回密码
 注册

QQ登录

只需一步,快速开始

楼主: sngul

[其它] 最近流行线电,并联稳压的线性电源大家有兴趣嘛

[复制链接]

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-27 09:27:33 来自手机 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-27 16:50:47 | 显示全部楼层
本帖最后由 sngul 于 2022-10-27 16:52 编辑

现在开始规划成品的方案
1:为了满足部分机器开机大电流的需要,增加了辅助电路,开机5S内提供大于3A的电流,5S后恢复到正常的续航电流。
2:成品机增加过温保护电路,温度超过预定数值,减小输出电流,进入保护模式。
3:计划内置几种输出电流的选择,如1A,1.5A,2A,2.5A等,优点是可根据负载情况设置合理的输出电流,减少电源的热量。缺点是用户体验感不怎么好,大部分用户不一定会设定。这方面大家有什么建议,或是其他的方案没有
4:做成双电源版(任意2种电压组合在一起,共用一个机箱),还是做成单电源版更加实用。双电源版,机箱体积较大,适合做拼接机箱,缺点是散热效率比较低。单电源版,可以考虑整铝CNC机箱,散热效率高,利于电源的稳定性。单电源也可以实现多电源的联动组合开机。

点评

双电源和单电源价格是?音质一样还是会有区别? 一般来说机箱用拼接和cnc声音就差蛮大  发表于 2022-11-7 20:51
回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-27 18:11:29 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 1 反对 0

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-11-4 09:25:13 | 显示全部楼层

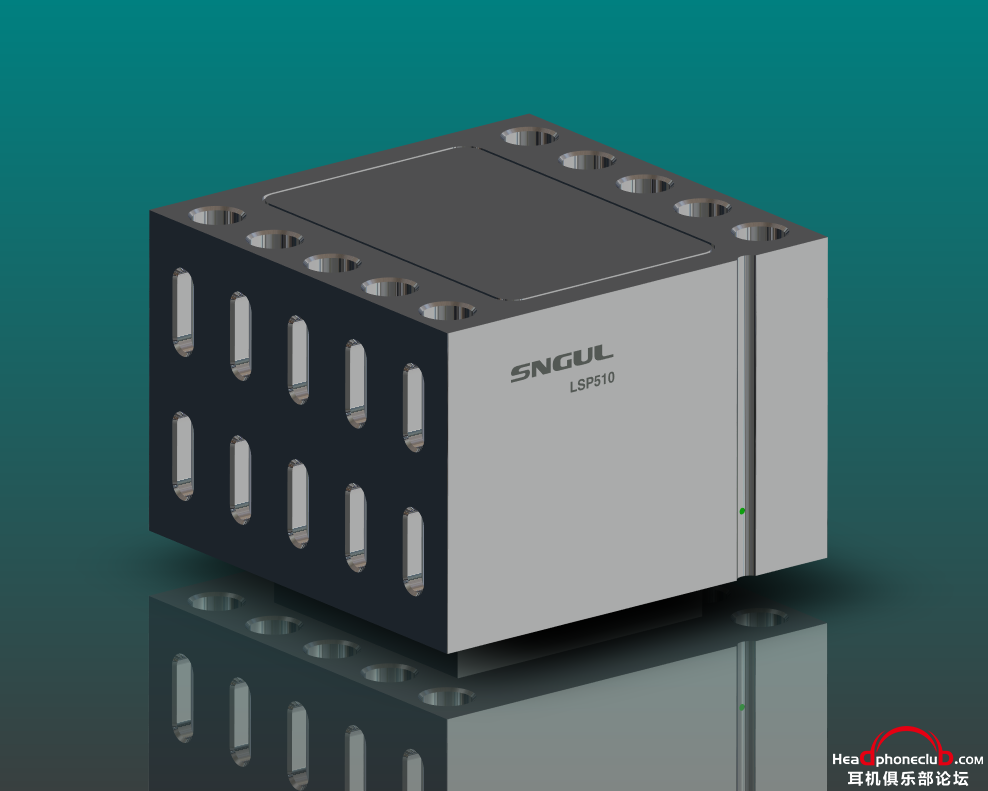

设计了一下电源的外观结构图  主体尺寸140*140*98mm。计划整铝CNC机箱。


回复 支持 反对

使用道具 举报

13

主题

703

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2004-2-28
发表于 2022-11-4 19:15:52 来自手机 | 显示全部楼层
效率低,音质好

点评

是的,并联电源就是效率比较低,声音方面还是有很不错的表现。  发表于 2022-11-13 19:04
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-11-13 19:05:53 | 显示全部楼层

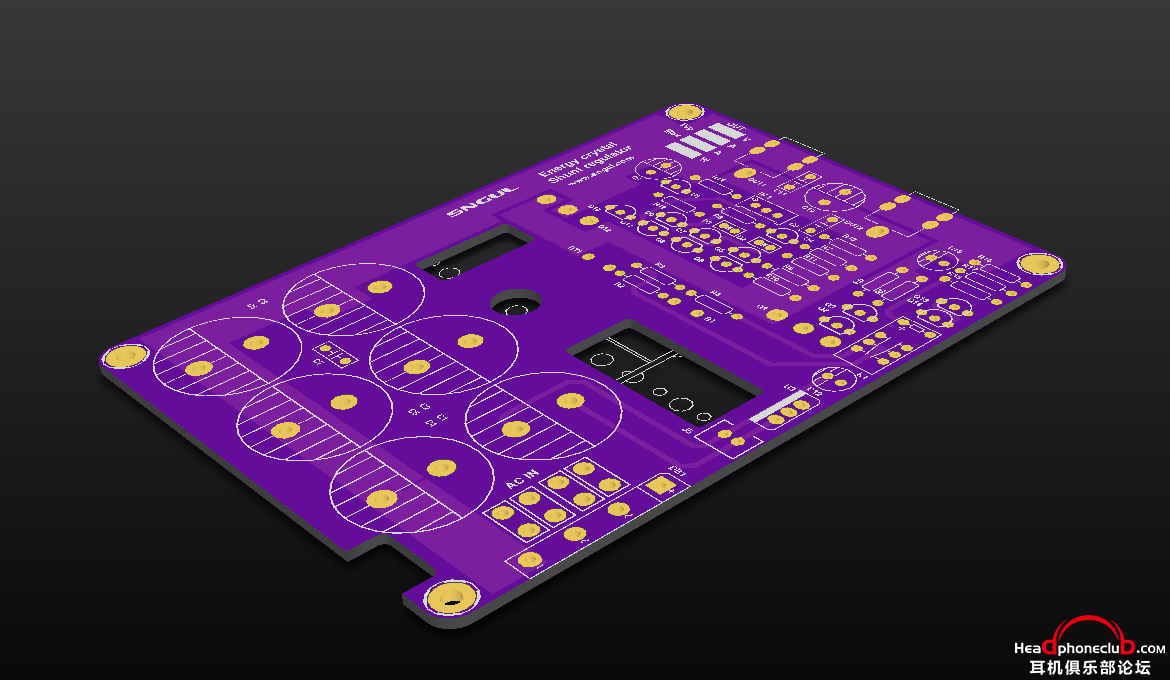

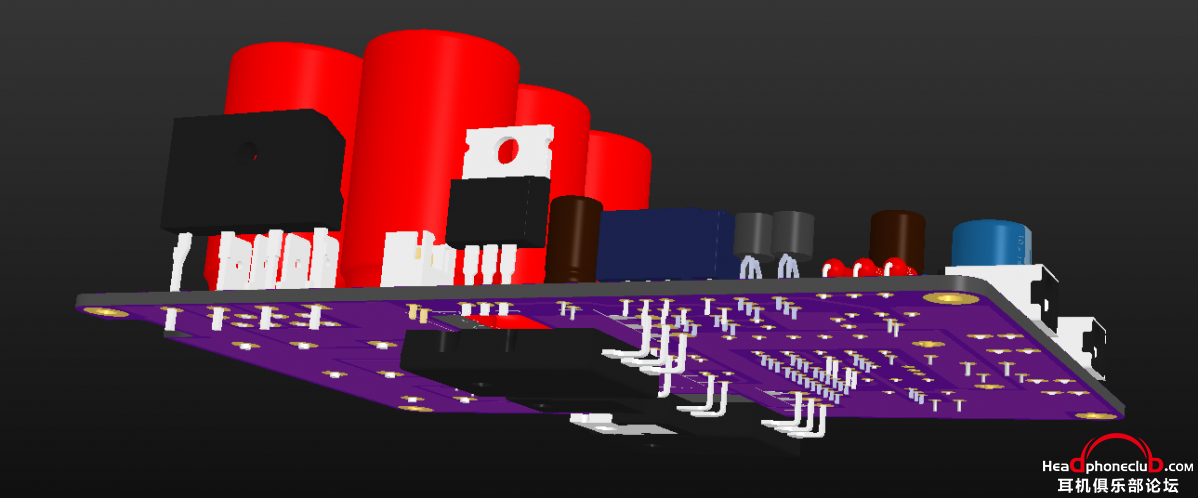

成品的PCB设计好了,下一步安排打样测试。

回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-11-13 19:10:18 | 显示全部楼层

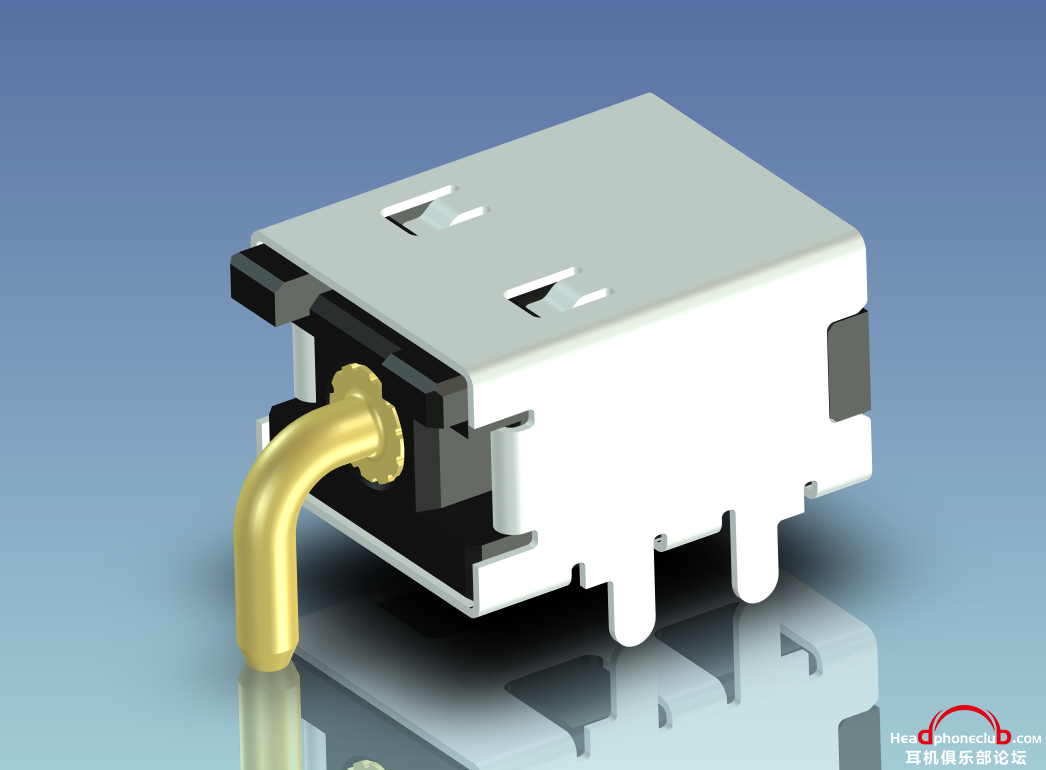

输出插座,选用了一款大电流的5525,能过5A以上的电流。
回复 支持 反对

使用道具 举报

125

主题

6535

帖子

63

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
63
注册时间
2002-10-4
发表于 2022-11-15 11:55:30 | 显示全部楼层
有用什么超级电容的方案么

点评

目前不考虑超级电容。现在做的是5-9-12-19V的电压,超级电容在这几个电压下要做电源管理,这些管理芯片对于我目前电源已经达到的效果来说,并不一定有优势(看我电源纹波对应的频率),后面如果有非常不错的电源管理  详情 回复 发表于 2022-12-16 16:17
回复 支持 反对

使用道具 举报

125

主题

6535

帖子

63

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
63
注册时间
2002-10-4
发表于 2022-12-6 15:15:15 | 显示全部楼层
楼主消声觅迹了

点评

不好意思!最近有点事情要忙一下,耽误进程了。电源测试的PCB早就做回来了,也焊接并测试了。 输出电压 [attachimg]692333[/attachimg] 12V-2.2A下常规纹波 [attachimg]692334[/attachimg] 改变变压器  详情 回复 发表于 2022-12-16 16:28
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-12-16 16:17:53 | 显示全部楼层
dragon 发表于 2022-11-15 11:55
有用什么超级电容的方案么

目前不考虑超级电容。现在做的是5-9-12-19V的电压,超级电容在这几个电压下要做电源管理,这些管理芯片对于我目前电源已经达到的效果来说,并不一定有优势(看我电源纹波对应的频率),后面如果有非常不错的电源管理方案在考虑。
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-12-16 16:28:42 | 显示全部楼层
dragon 发表于 2022-12-6 15:15
楼主消声觅迹了

不好意思!最近有点事情要忙一下,耽误进程了。电源测试的PCB早就做回来了,也焊接并测试了。

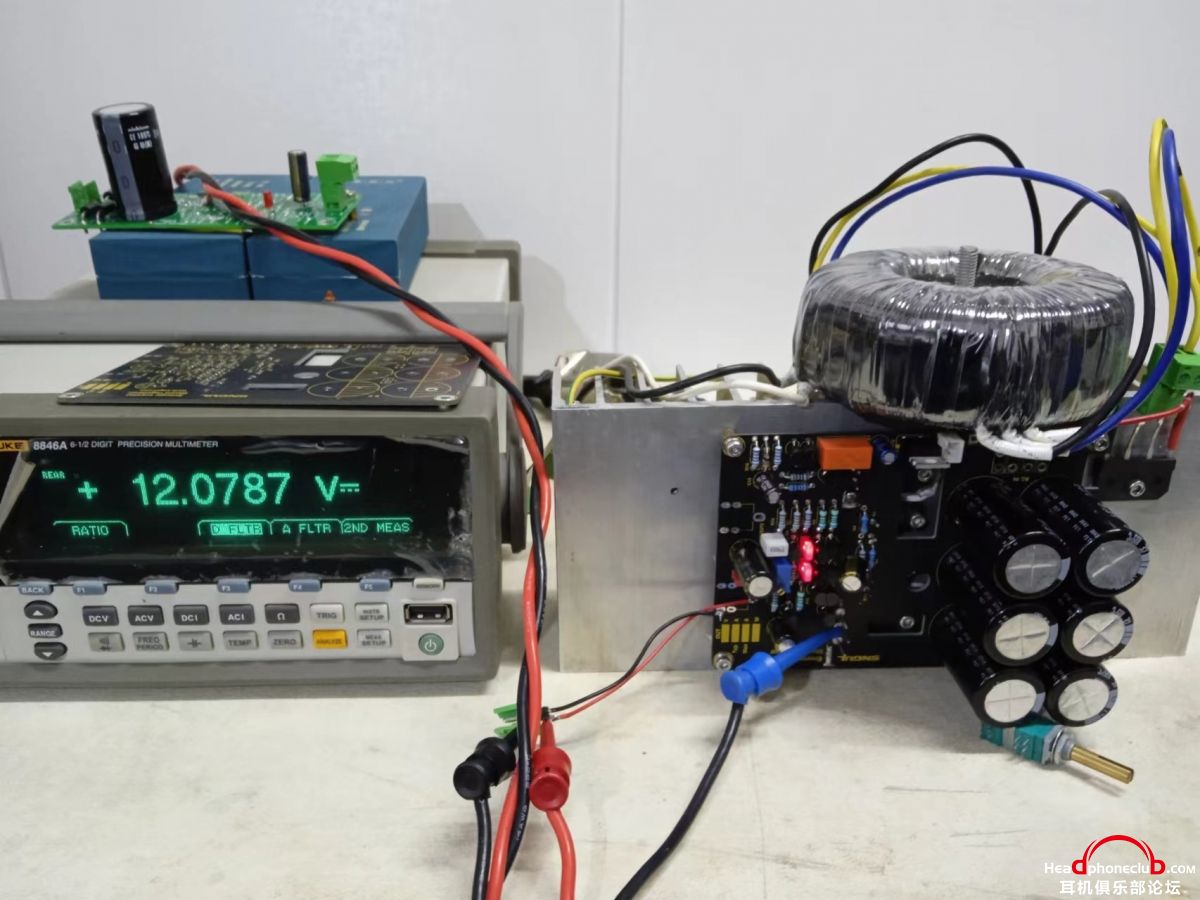

输出电压

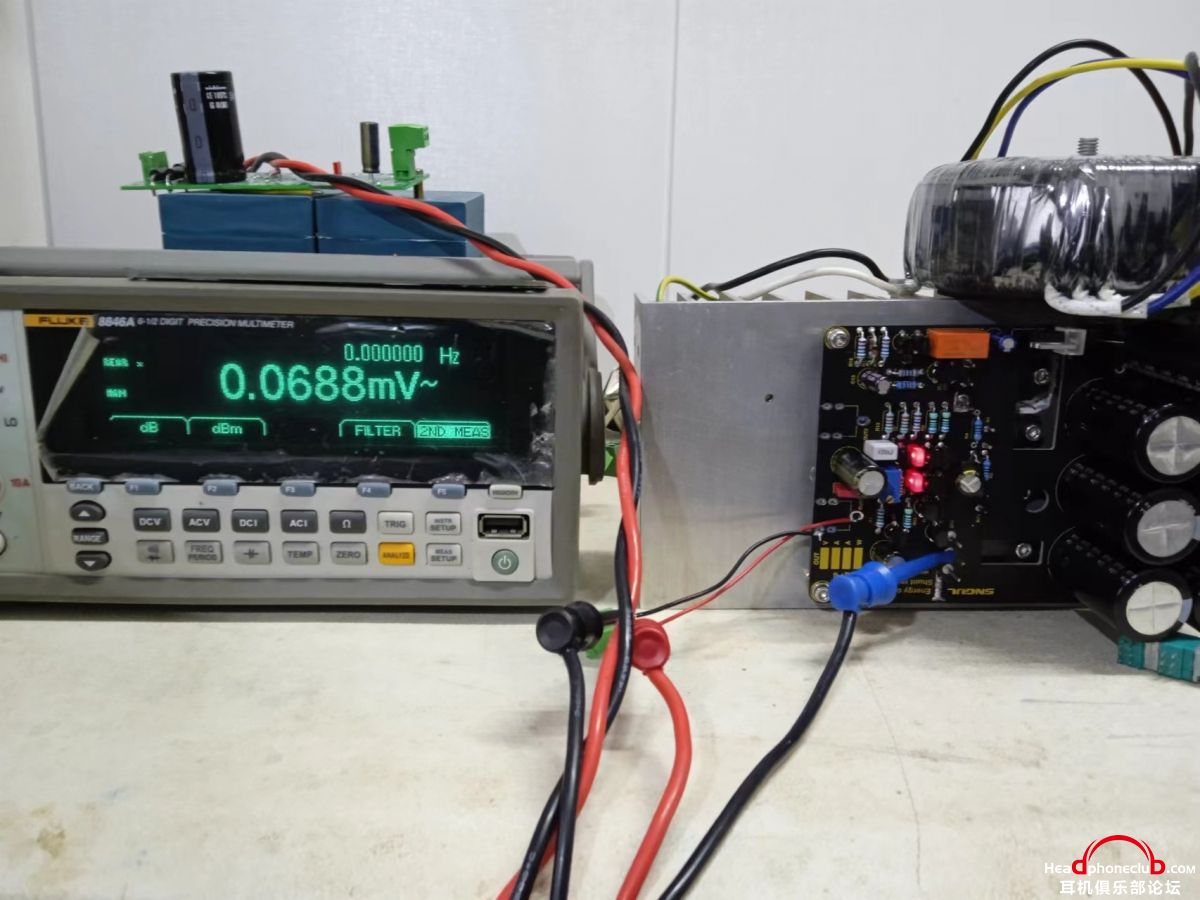

12V-2.2A下常规纹波

改变变压器位置,纹波稍有变化。

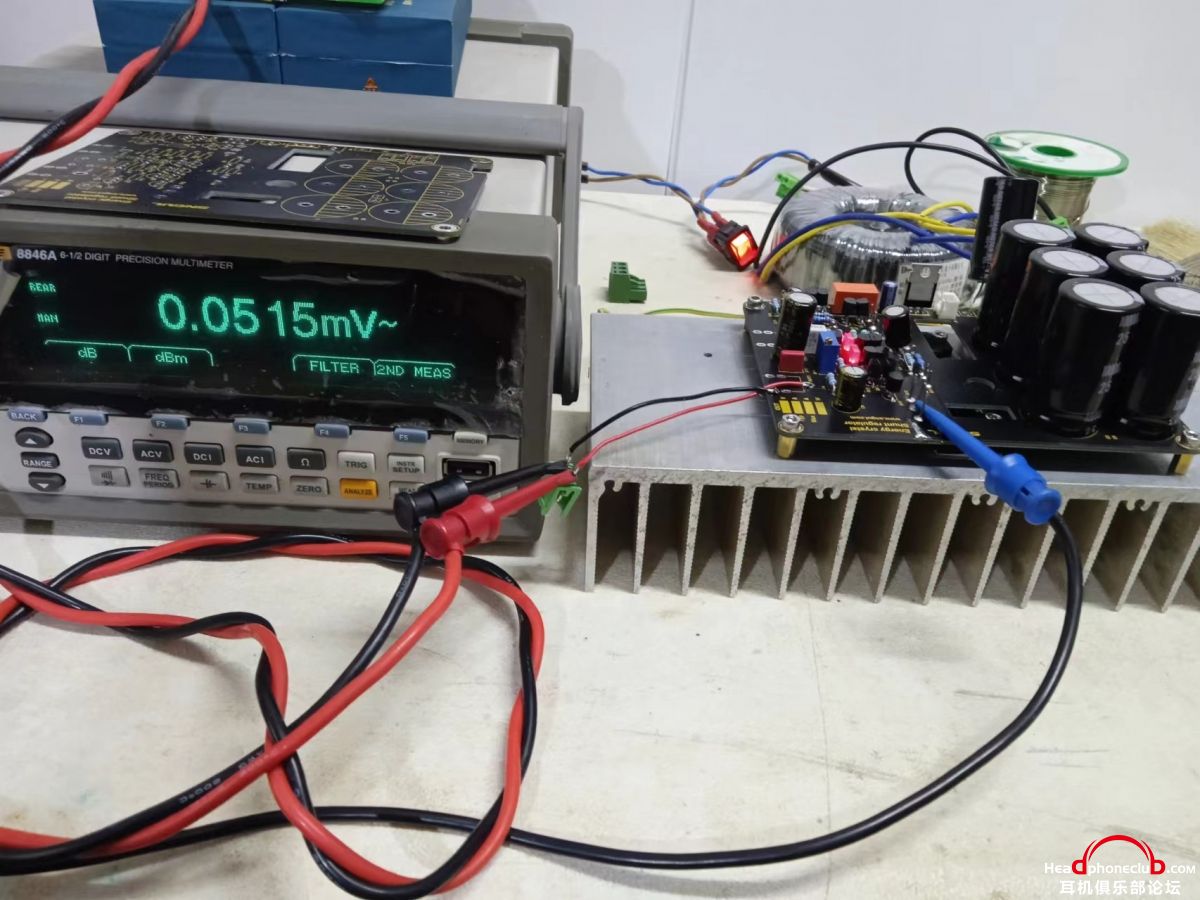

变压器远离一点,在接地良好的时候,纹波也能达到0.05mv左右了,比一开始用老板子改造的测试版效果要优秀一些了。

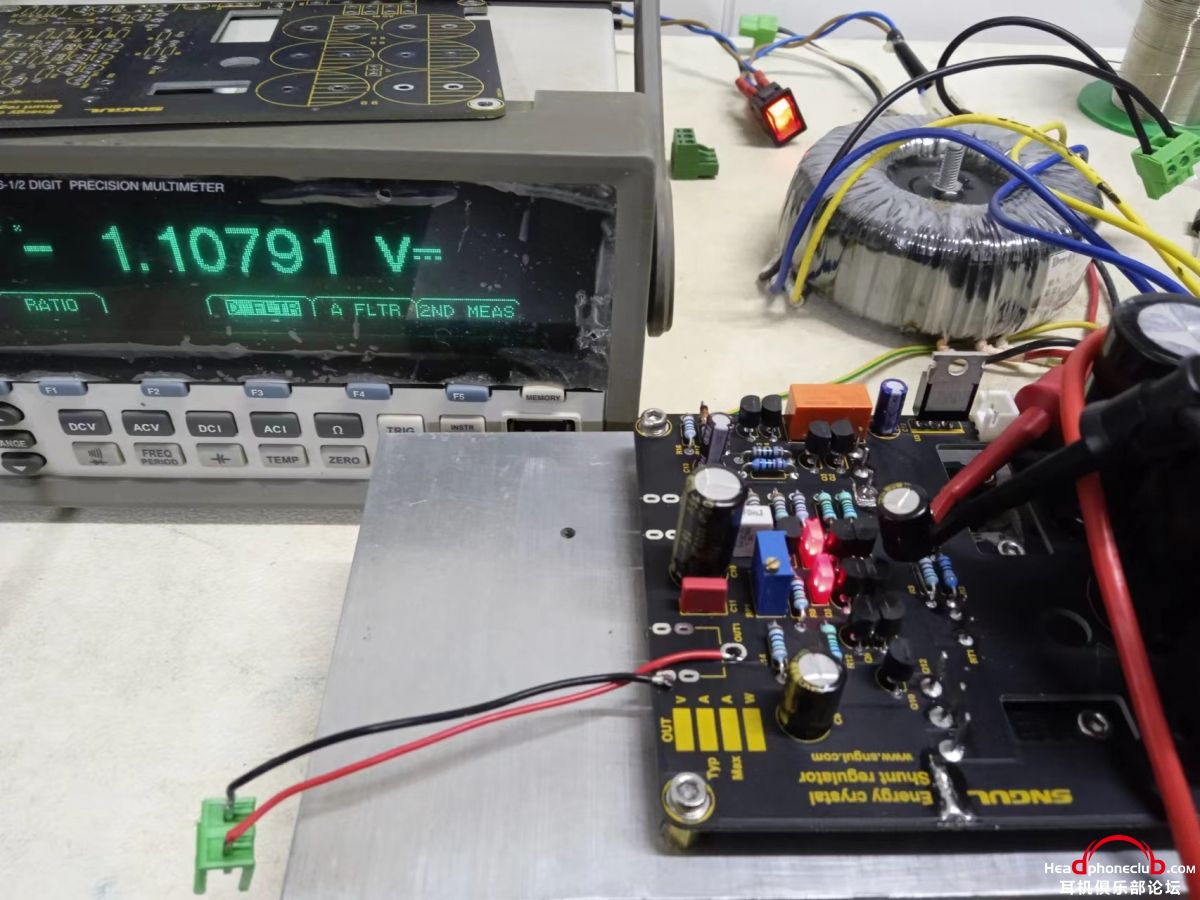

0.5R限流电阻上的压降1.1V,换算得到目前的电源工作电流在2.2A左右。

主板基本结构。



回复 支持 反对

使用道具 举报

0

主题

12

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-12-6
发表于 2023-1-2 13:17:09 | 显示全部楼层
大概什么时候能上市啊?
回复 支持 反对

使用道具 举报

0

主题

274

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2019-2-21
发表于 2023-1-2 15:28:32 | 显示全部楼层
噪声呢,这个可能稍微大了一点的吧
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 注册

本版积分规则

耳机俱乐部微信
耳机俱乐部微信

联系我们|有害信息举报:010-60152166 邮箱:zx@jd-bbs.com|手机版|Archiver|黑名单|中国耳机爱好者俱乐部 ( 京ICP备09075138号 )

GMT+8, 2024-11-22 03:49 , Processed in 0.126663 second(s), 36 queries , Gzip On.

快速回复 返回顶部 返回列表
