[其它] 最近流行线电,并联稳压的线性电源大家有兴趣嘛

[复制链接]

125

主题

6537

帖子

63

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
63
注册时间
2002-10-4
发表于 2022-10-17 18:46:27 | 显示全部楼层
外壳和接插件用好一点的,也没多少成本,太廉价的都不愿意试

点评

这个不是正式版,只是我用来验证一下大电流的测试板,正式的是PCB版的DC插座,就是带屏蔽层的那种。  详情 回复 发表于 2022-10-17 21:53
回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-17 18:54:39 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-17 21:53:58 | 显示全部楼层
dragon 发表于 2022-10-17 18:46
外壳和接插件用好一点的,也没多少成本,太廉价的都不愿意试

这个不是正式版,只是我用来验证一下大电流的测试板,正式的是PCB版的DC插座,就是带屏蔽层的那种。
回复 支持 反对

使用道具 举报

125

主题

6537

帖子

63

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
63
注册时间
2002-10-4
发表于 2022-10-17 22:17:57 | 显示全部楼层
sngul 发表于 2022-10-17 21:53
这个不是正式版,只是我用来验证一下大电流的测试板,正式的是PCB版的DC插座,就是带屏蔽层的那种。

我知道这个是测试版本
我的意思是说,正式版本,可替换零件好好选一下,接个音箱系统听听就知道到该用什么样的零部件了

点评

是的 正式版和这个还是有不少优化的地方。这个毕竟是很多年前做的了。  详情 回复 发表于 2022-10-17 23:47
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-17 23:47:15 | 显示全部楼层
dragon 发表于 2022-10-17 22:17
我知道这个是测试版本
我的意思是说,正式版本,可替换零件好好选一下,接个音箱系统听听就知道到该用什 ...

是的 正式版和这个还是有不少优化的地方。这个毕竟是很多年前做的了。
回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-18 18:20:10 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

19

主题

181

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2018-4-12
发表于 2022-10-20 15:02:53 来自手机 | 显示全部楼层
dfying 发表于 2022-10-8 16:33
我刚刚又改了一台激光鼠线电,升级超级电容,也是并联升级,我改了快10台了,越改越老练,两个小时之内可以 ...

是并联还是直接换了滤波?另外超级电容有啥推荐的牌子嘛,多谢

点评

超级电容只有maxwell有啥可以想的,直接充电到一样电压并联上去就可以  发表于 2022-10-20 16:27
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-25 20:33:33 | 显示全部楼层
本帖最后由 sngul 于 2022-10-25 20:36 编辑

等了好多天,快递终于到手了。周末的时候焊接了上去,更换元件后,测试目标定在12V2A-3A,看看可行性。



测试前,为了对比,我测试了一下家里典型光猫和TP-LINK路由附带的开关电源,一款150W的维修可调开关电源,DELL-570w服务器电源。

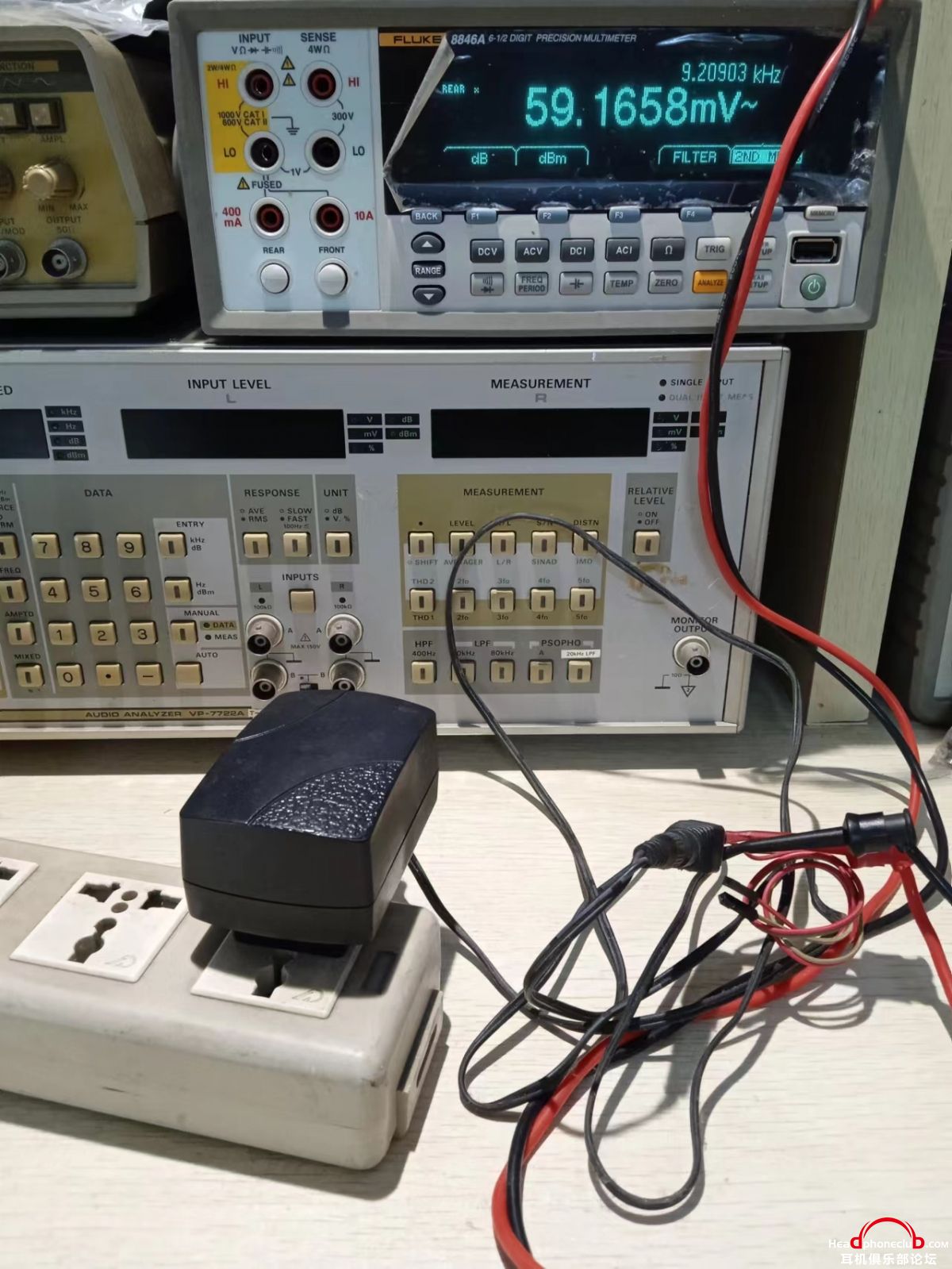

电信光猫电源,空载纹波高达59mv,关键是纹波的频段落在人耳非常敏感的频段,并且噪音所处的带宽也比较宽,我随手拍了2张,一张在7K左右, 一张在9K左右。这些最普通的消费品电源是非常粗制滥造的这种噪音靠后面的稳压滤波很难去除,所以想好声音,难啊

TP-LINK路由配的电源,空载纹波也非常大,67mv左右了,同样纹波频带也很宽,随意拍2张可以看出,一张14K左右,一张20K左右,这些纹波也是落在音频范围内
TP-LINK 14K噪音.jpg
TP-LINK 20K噪音.jpg

150W 30W/5A维修电源,同样也是开关电源,输出电压可调。现设定输出电压12V。

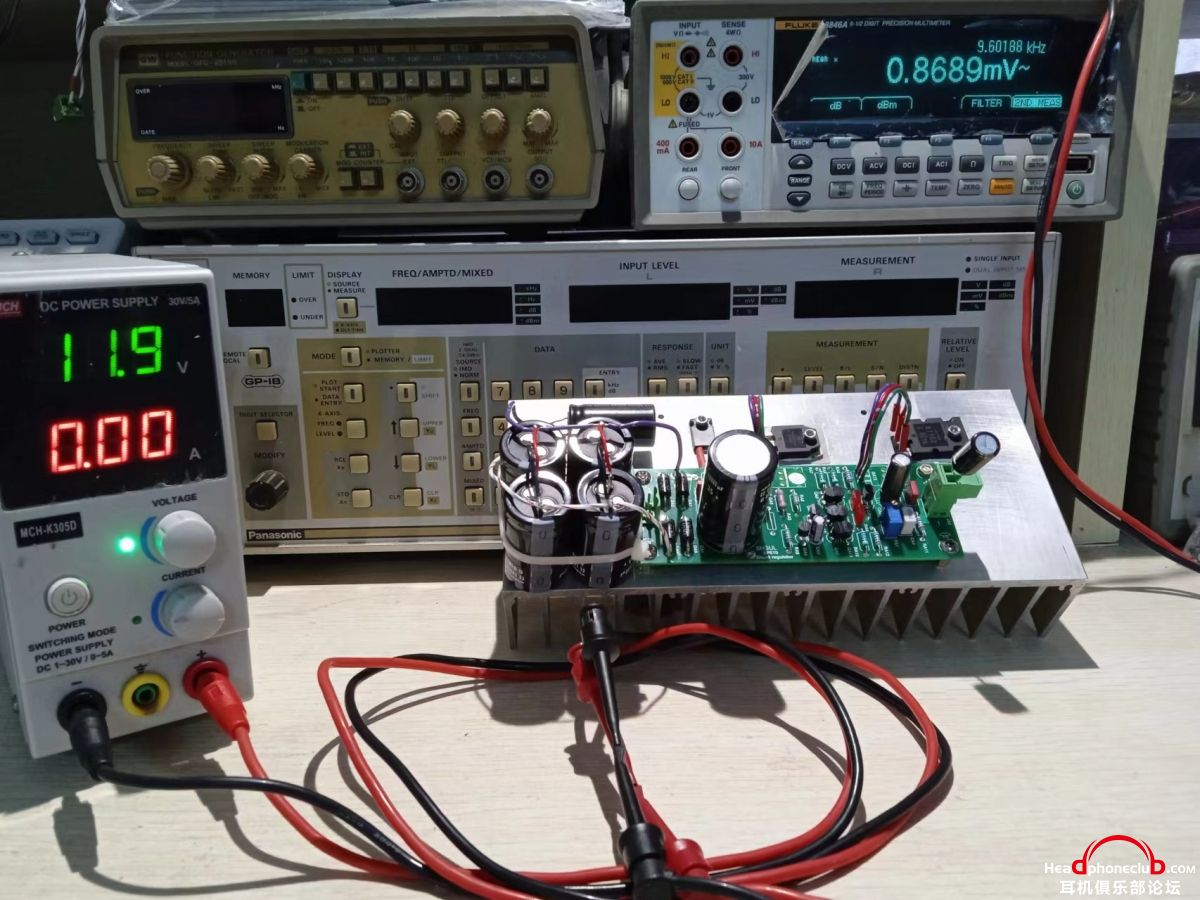

空载下,0.8mv纹波还算可以,不过频率也是落在音频范围内。
DC150W 0A.jpg

这些电源不能只看空载纹波的,主要看看他们带载后的纹波。先看下1A左右负载下,纹波立马上升到5.4mv左右,频率在11K左右,同样在音频范围内。
DC150W 1A.jpg

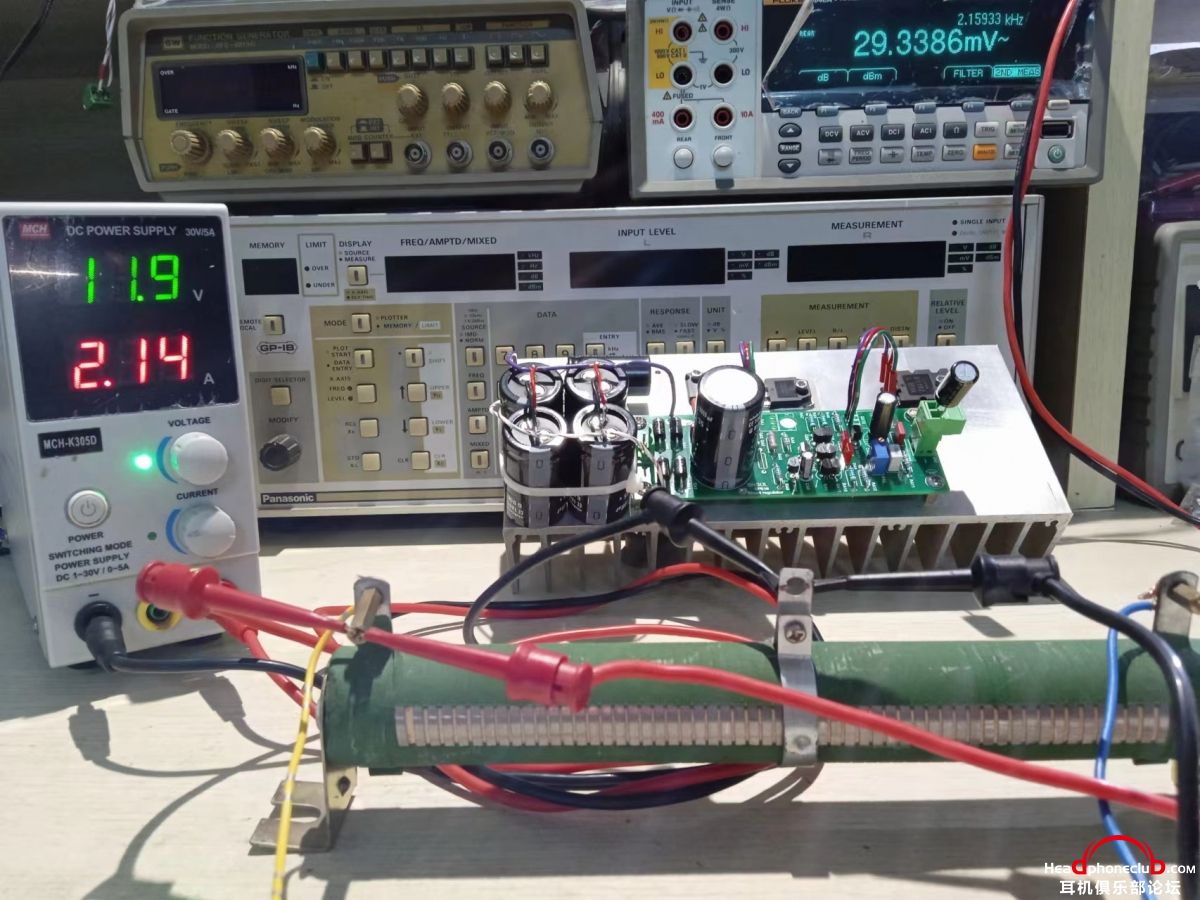

2A负载电流下,情况就比较糟糕了,不但纹波噪音变得很大,带宽也变得非常宽了,这要是用在大功率音频设备上,是非常糟糕的。
DC150W 2A 2K.jpg
DC150W 2A 8K.jpg

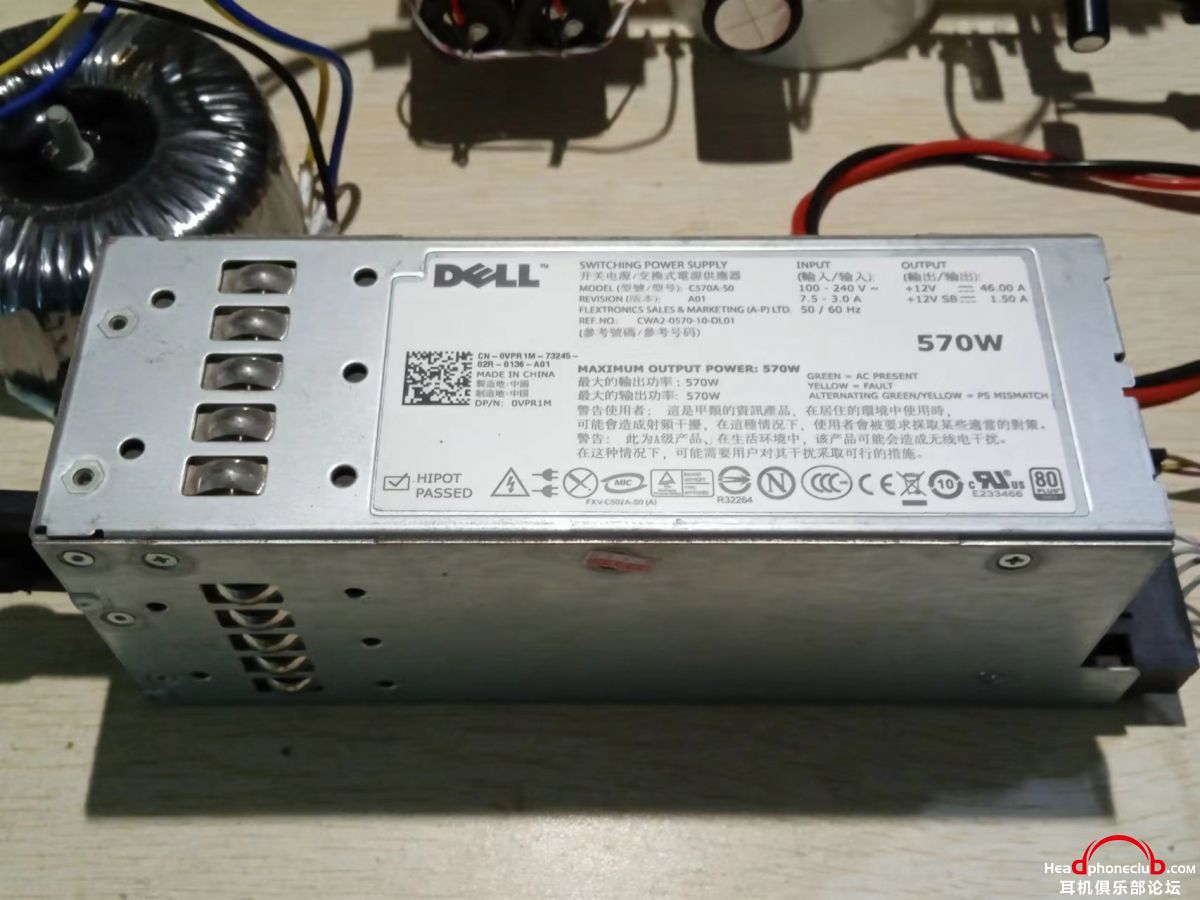

再来看看DELL服务器电源,570W  12V输出。
DELL 570W.jpg
DELL 空载电压.jpg

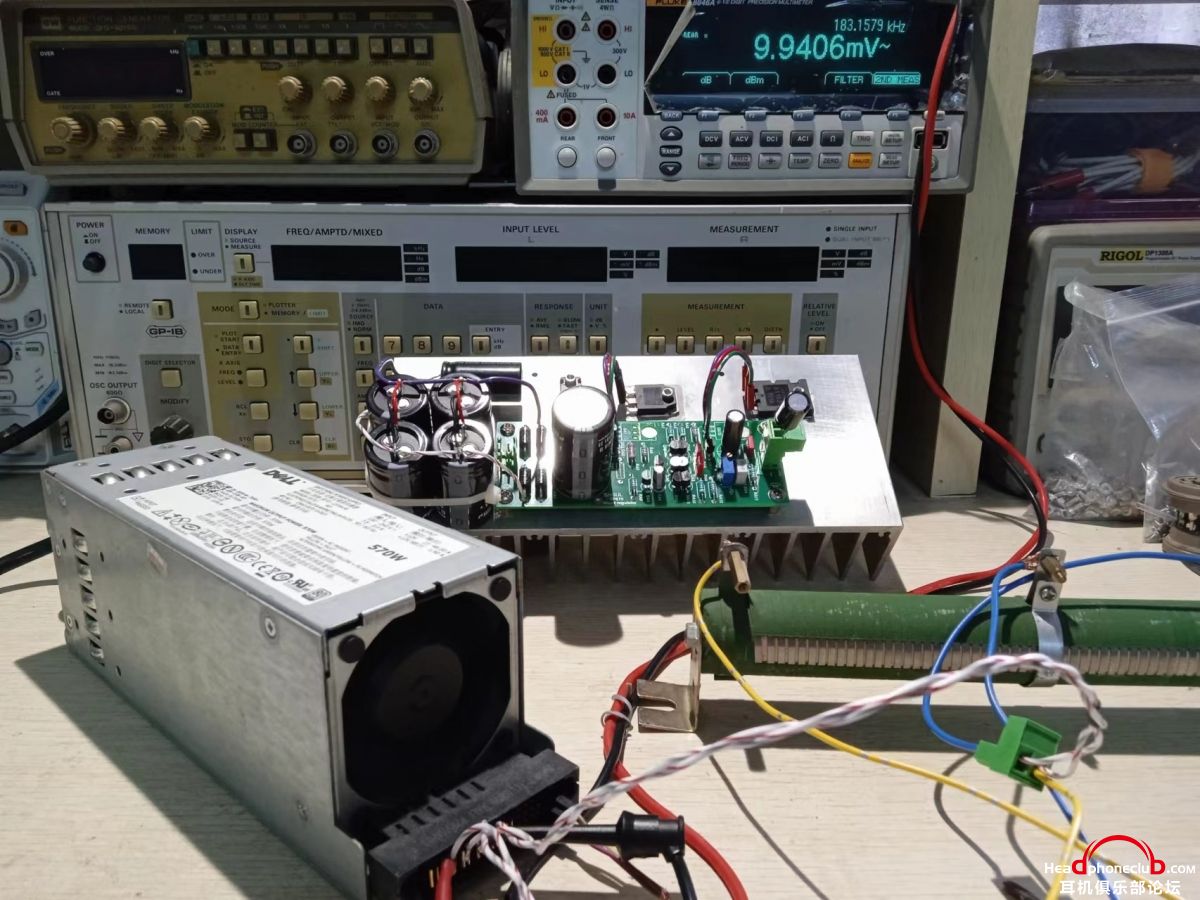

这么大的开关电源,空载纹波还是比较可以的,9.8mv左右,并且频率也非常高,183K左右是非常优秀的了,看来大品牌还是有底线有规范的。
DELL 空载.jpg

在看看2A负载后的纹波,频率,基本没变化,这也说得过去,最大570W的,才用个24W,这对人家来说就相当于空载了
DELL 2A.jpg

这种服务器电源,二手的也很便宜,看来是升级光猫,路由等电源最经济实惠的方案之一了。






回复 支持 反对

使用道具 举报

15

主题

3676

帖子

64

积分

禁止访问

积分
64
注册时间
2014-5-29
发表于 2022-10-25 20:36:49 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
上海市原闸北区低保人士,没有像样的器材,但有被删论坛著作《低保十日谈》等
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-25 20:56:42 | 显示全部楼层
本帖最后由 sngul 于 2022-10-25 20:59 编辑

轮到要测试的大电流版的并联电源了,响应大家的号召,结合手上现有的变压器,先用环形变压器测试一下2A左右下的并联电源。

空载电压
SP 12V.jpg

并联电源看空载下纹波,12V 2A下纹波在0.6mv左右,注意上面的频率,0.0000HZ是不是接近电池的效果了 这个纹波算不上及极品,但能进优秀圈了吧毕竟是2A的电流下的纹波。
SP 12V 2A噪音.jpg
SP 12V 2A噪音2.jpg

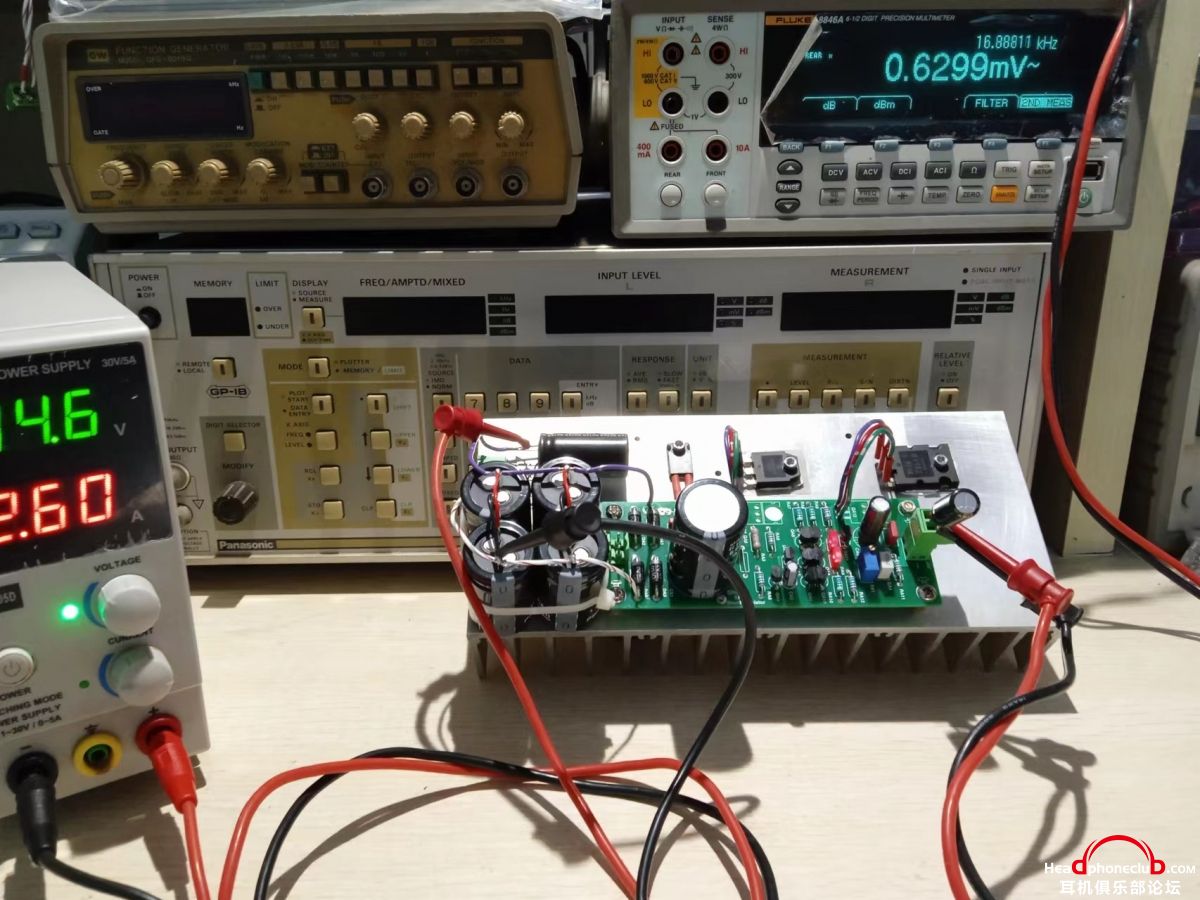

因为手上现有的变压器最大只能提供2A左右的电流,为了测试3A左右的电流,用了上面150W的维修电源供电测试了一下。输入DC14.6V ,电流2.6A,稳压后12V输出,这个电流下稳压压差达到设计要求了。

再看下用开关电源供电后的纹波,2.6A下,0.6mv左右,频率16.8K左右,并且基本稳定在16.8K左右,对比上面测试150W的电源可以看出,并联稳压对电源中干扰的处理能力还是比较强的。

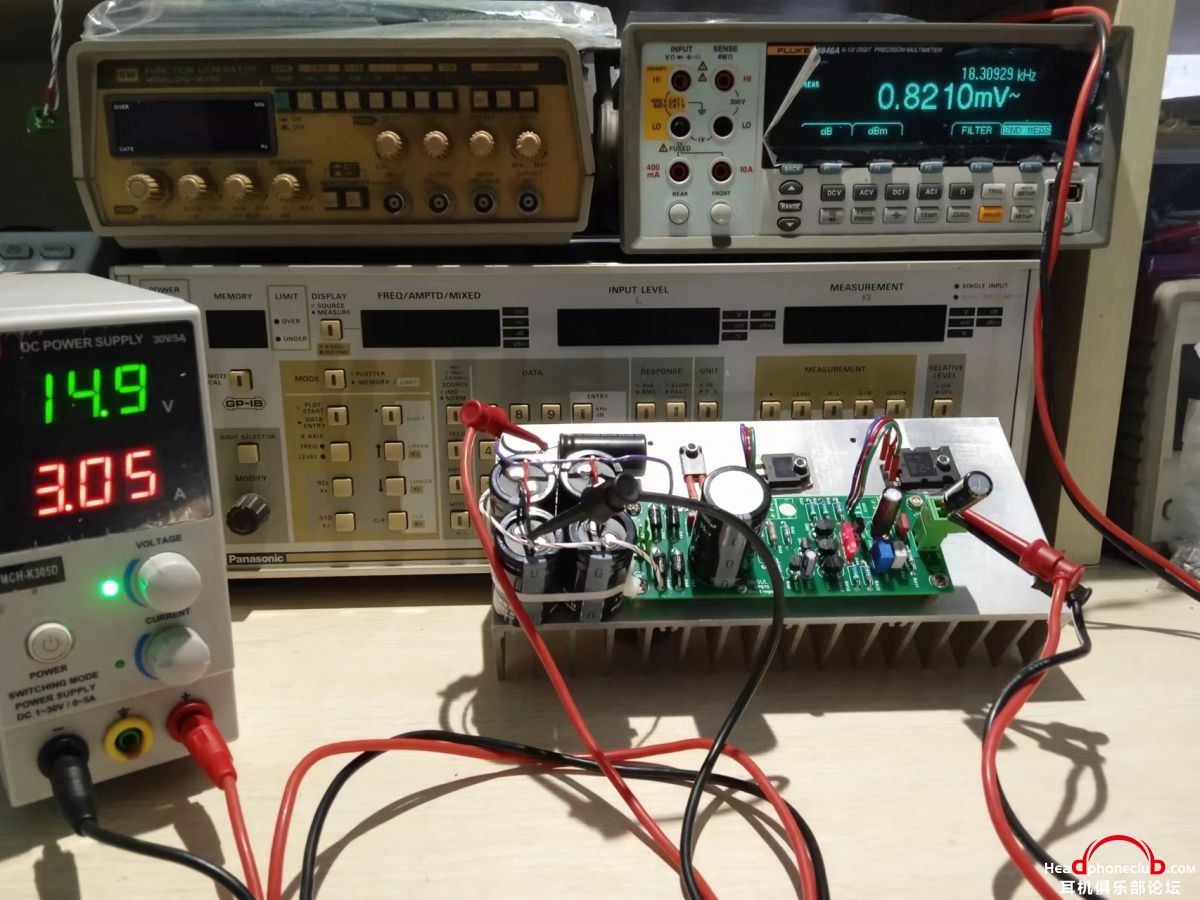

输入DC14.9V电流3.05A,经过并联稳压电源后,纹波在0.8mv左右。频率在18K左右。




回复 支持 反对

使用道具 举报

0

主题

19

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-10-22
发表于 2022-10-26 10:47:37 来自手机 | 显示全部楼层
支持动手能力强的高人,尤其这种数据说话的产品!

点评

谢谢你的支持!高人谈不上,就是喜欢折腾而已 再次优化处理了一些地方,也增加了过热保护。现在12V-2A下的纹波终在0.08mv左右 纹波不在折腾了,现在这样也足够了,在搞下去,体积和成本都会增加  详情 回复 发表于 2022-10-26 17:58
回复 支持 反对

使用道具 举报

6

主题

1539

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2014-2-9
发表于 2022-10-26 16:00:23 | 显示全部楼层
再拍1000张!

点评

哈哈!正式版再多拍点。  发表于 2022-10-26 22:14
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-26 17:58:42 | 显示全部楼层
msms_4V4KO90t 发表于 2022-10-26 10:47
支持动手能力强的高人,尤其这种数据说话的产品!

谢谢你的支持!高人谈不上,就是喜欢折腾而已

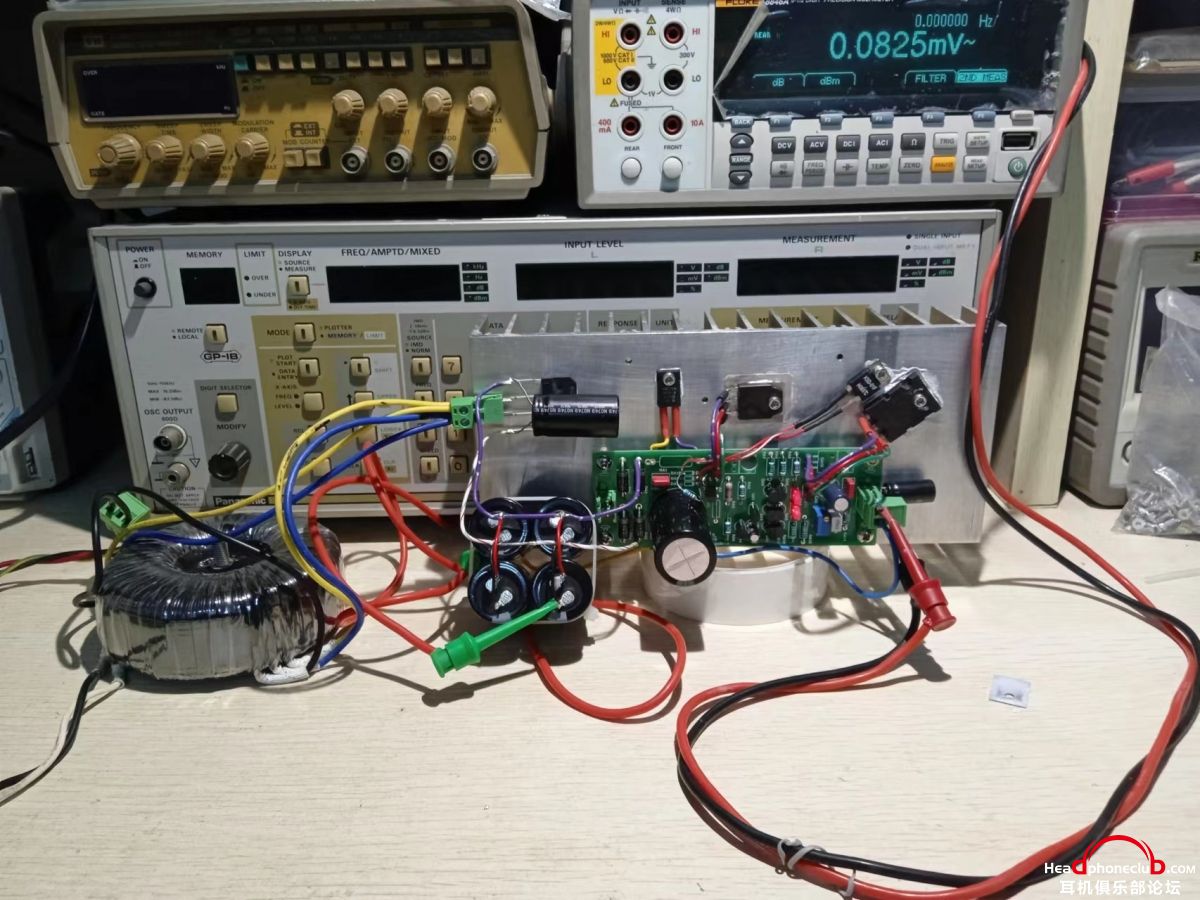

再次优化处理了一些地方,也增加了过热保护。现在12V-2A下的纹波终在0.08mv左右 纹波不在折腾了,现在这样也足够了,在搞下去,体积和成本都会增加太多了。

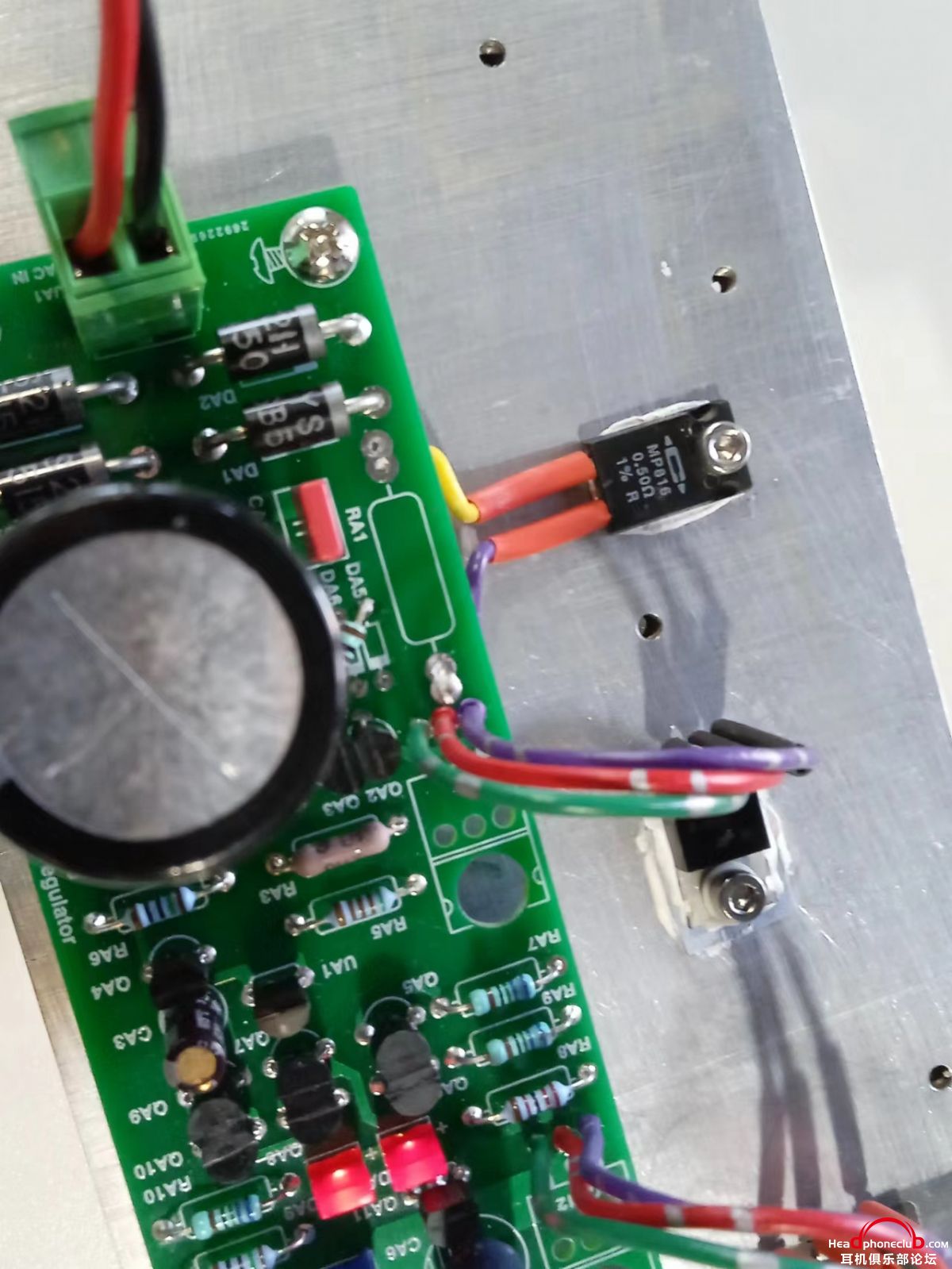

朋友说这是日本机器上拆下来的散热器,我看鬼子现在也不靠谱了,这铝材导热性能不怎好,热量都集中在管子附近,其他地方微温。现在这个测试条件下,管子表面温度有70来多了,下一步搞好散热问题了。
回复 支持 反对

使用道具 举报

125

主题

6537

帖子

63

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
63
注册时间
2002-10-4
发表于 2022-10-26 18:47:23 | 显示全部楼层
纹波低到一定程度其实对声音影响就不大了
家用220v电的波纹测试过,那个才是惨不忍睹

点评

纹波够用确实就可以了,除非是低电平放大,一般要求不用那么追求极致。  详情 回复 发表于 2022-10-26 22:16
回复 支持 反对

使用道具 举报

4

主题

199

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-10-26 22:16:33 | 显示全部楼层
dragon 发表于 2022-10-26 18:47
纹波低到一定程度其实对声音影响就不大了
家用220v电的波纹测试过,那个才是惨不忍睹

纹波够用确实就可以了,除非是低电平放大,一般要求不用那么追求极致。
