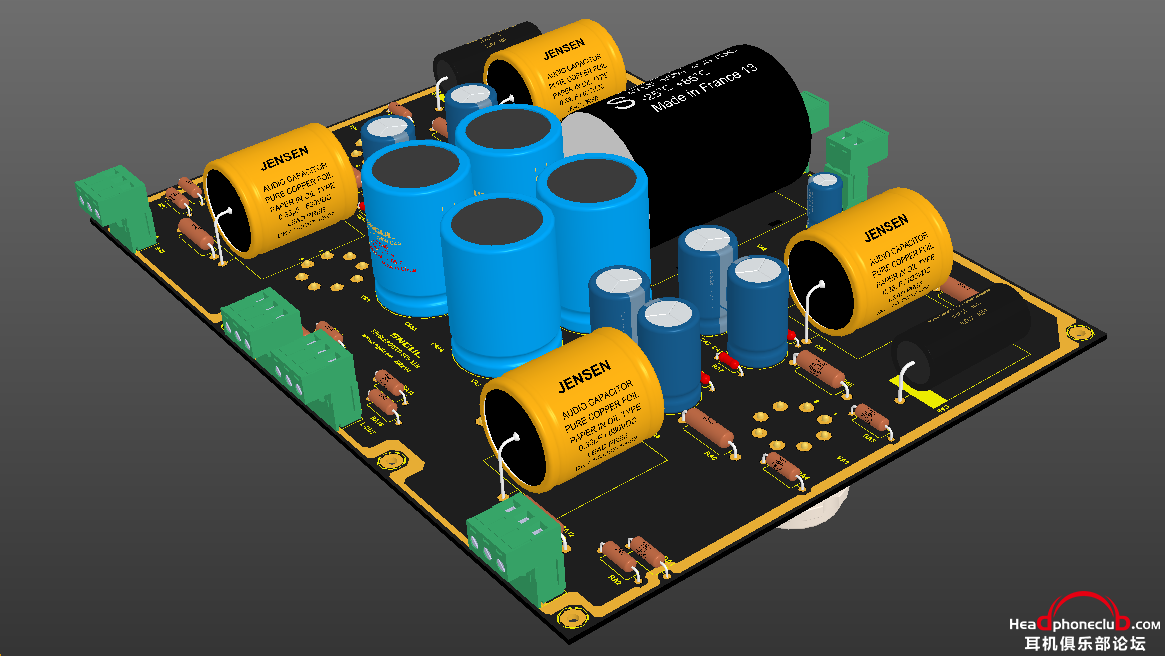

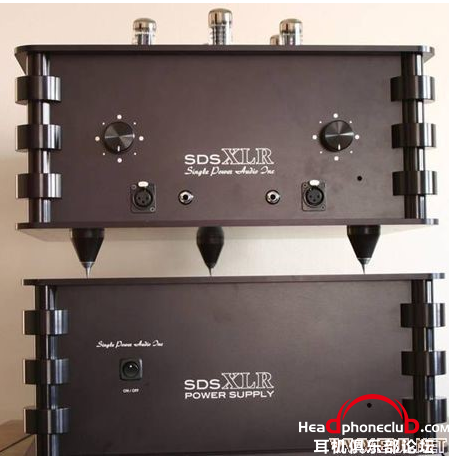

      几年前就计划制作一台全平衡的电子管耳放,虽然第一部最终是前级&耳放的复合体,但是那句能让HD650去PK大奥的神器 ----Singlepower sds xlr就一直魂牵梦绕着。几经周折,多方收集资料,趁着疫情在家期间,综合规划了一番,设计了一下Singlepower sds xlr的PCB。      Singlepower sds xlr采用的是分体电源结构,先上线路放大的PCB部分。

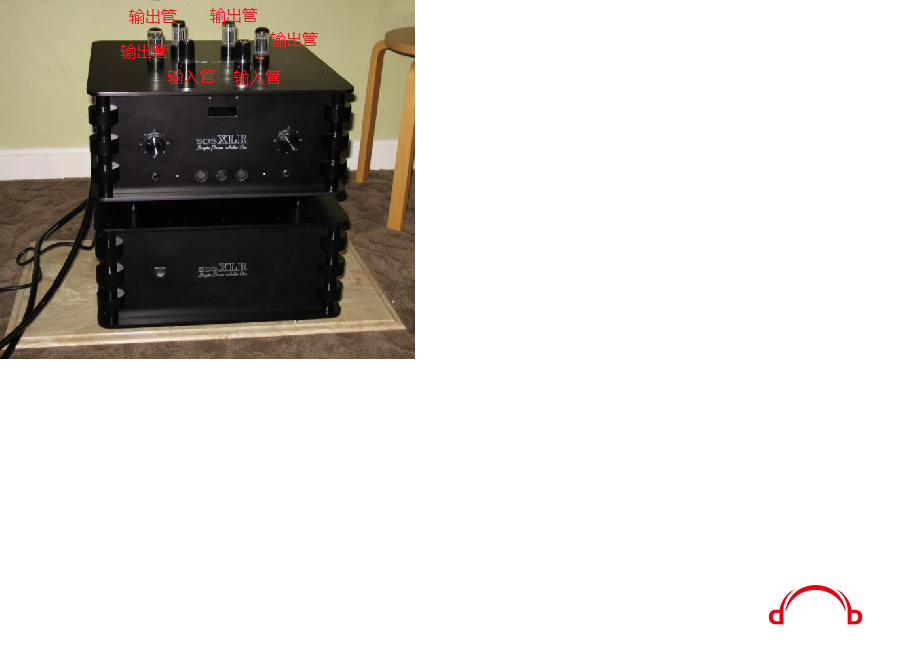

听说Mikhail是按照用户使用的耳机和听音习惯定制耳放,所以不同用户的Singlepower sds xlr内部配置有一些区别。这些是都是源于网络的Singlepower耳放照片 。
Singlepower 单端耳放版本

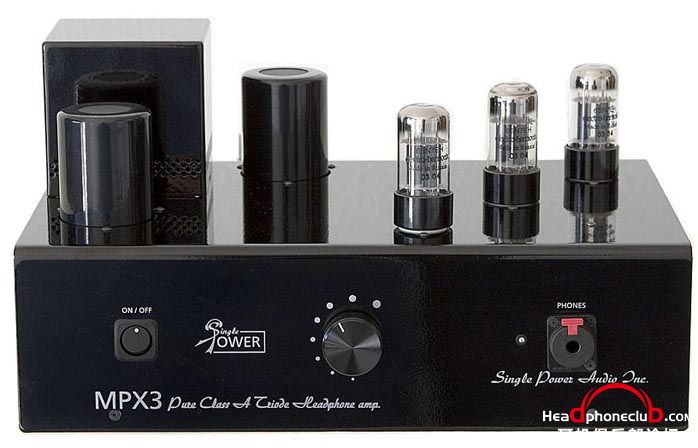

MPX3

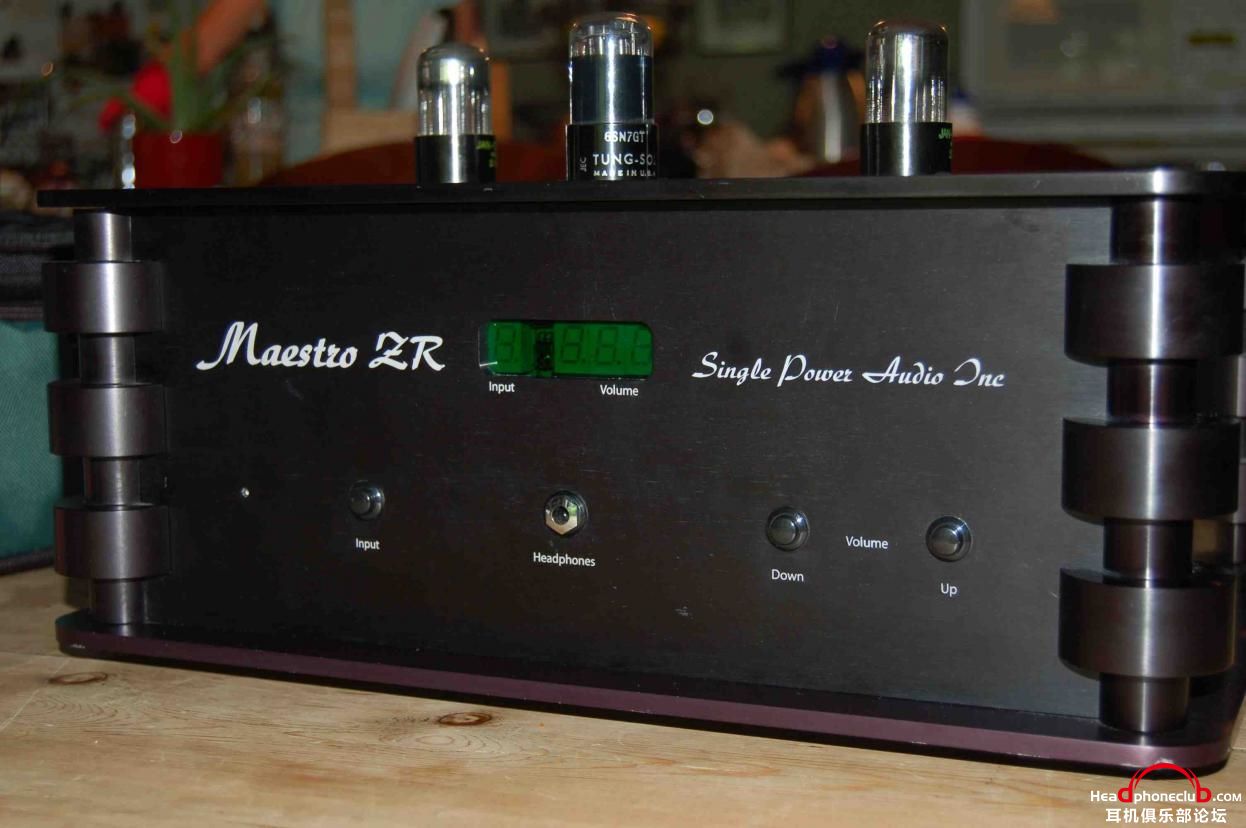

Maestro ZR
SDS ZR.jpg
Supra 平衡版




回复

使用道具 举报

112

主题

4601

帖子

22

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
22
注册时间
2005-10-9
发表于 2022-4-23 00:19:51 | 显示全部楼层
支持!

点评

感谢!  发表于 2022-4-23 14:12
回复 支持 反对

使用道具 举报

26

主题

903

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2009-2-8
发表于 2022-4-23 10:54:30 | 显示全部楼层
这个牛逼了。前排留名。我一直想收一个single power Maestro ZR

点评

我也是让那句推HD650可以PK大奥给诱惑了Maestro ZR电路就是合并式的单端SDS XLR  详情 回复 发表于 2022-4-23 14:14
回复 支持 反对

使用道具 举报

0

主题

39

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2016-12-13
发表于 2022-4-23 12:55:10 | 显示全部楼层
我的目标是想收一个mpx3来推推歌德

点评

我的目标是SDS XLR 可惜的是买不起啊  详情 回复 发表于 2022-4-23 14:16
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-23 14:14:35 | 显示全部楼层
skydogundead 发表于 2022-4-23 10:54
这个牛逼了。前排留名。我一直想收一个single power Maestro ZR

我也是让那句推HD650可以PK大奥给诱惑了Maestro ZR电路就是合并式的单端SDS XLR

点评

我是听说Maestro ZR推R10是绝配,对这玩意特别感兴趣。我是索尼玩家。😄  详情 回复 发表于 2022-4-25 23:39
等你做出来哈。😄  详情 回复 发表于 2022-4-23 23:52
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-23 14:16:05 | 显示全部楼层
夭1940 发表于 2022-4-23 12:55
我的目标是想收一个mpx3来推推歌德

我的目标是SDS XLR  可惜的是买不起啊
回复 支持 反对

使用道具 举报

26

主题

903

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2009-2-8
发表于 2022-4-23 23:52:36 | 显示全部楼层
sngul 发表于 2022-4-23 14:14
我也是让那句推HD650可以PK大奥给诱惑了Maestro ZR电路就是合并式的单端SDS XLR

等你做出来哈。😄

点评

谢谢支持与鼓励!  发表于 2022-4-24 11:19
回复 支持 反对

使用道具 举报

9

主题

500

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2016-9-27
发表于 2022-4-24 00:17:41 | 显示全部楼层
哇!!!期待地搓搓手

点评

感谢你的期待!  发表于 2022-4-24 11:19
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-24 11:16:33 | 显示全部楼层
本帖最后由 sngul 于 2022-4-24 13:41 编辑

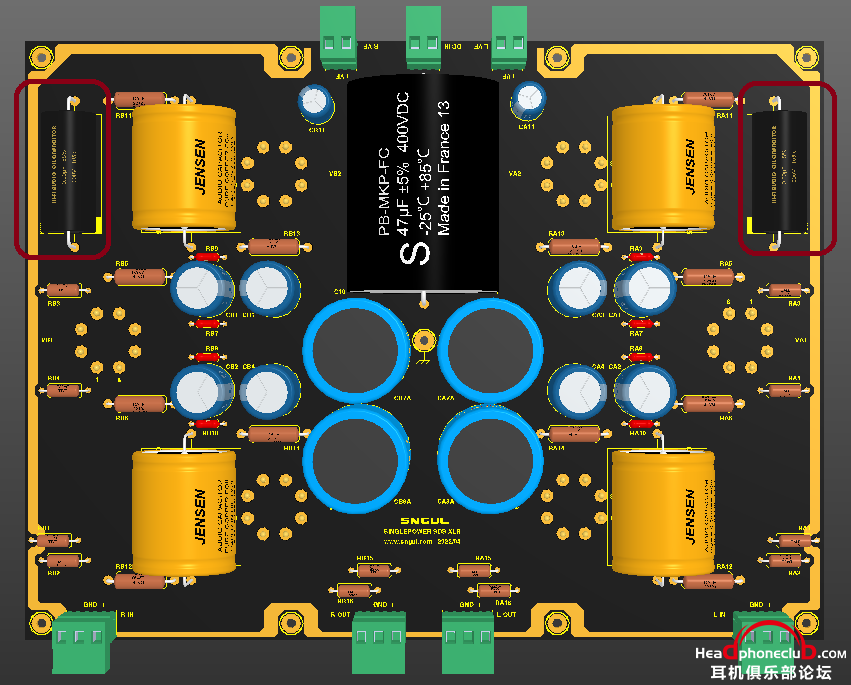

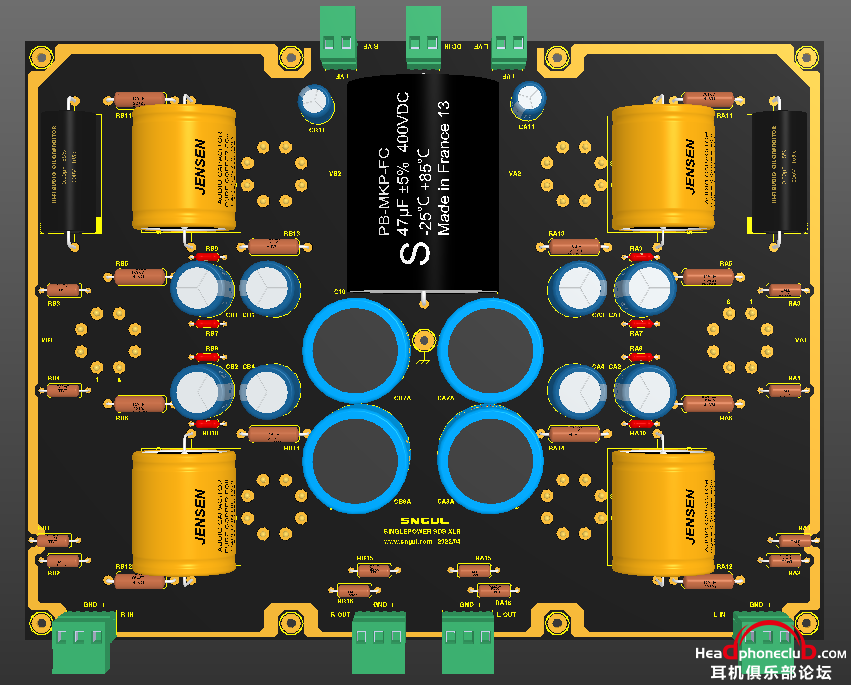

Singlepower耳放的版本还是比较多的,就算是同一个系列里,内部的配置也是有些差别的,我的目标是推HD650,所以后面的测试调整都会围绕着HD650展开。从网上的图片看去,SDS XLR版基本是采用搭配焊接的,也看过一次PCB版的,图片没有保存下来。我这次设计还是以PCB为主,主要设计PCB对我来说比较方便。为了便于后期调整和取材,和搭配版的SDS XLR相比,预留了3处可选元件装配之处。

Singlepower耳放大部分取消了第一级输入管子的栅极电阻,利用电位器来代替输入管子的栅极电阻,作用是一样的,我为了调试方便,在设计PCB的时候还是保留了固定的栅极电阻。

预留了2颗无极退耦电容,这个不同的版本之间有些不一样,有的用了,有的没用,作为验证,我还是先预留下来,等调试的时候在决定。
灯丝退耦电容,这个原版没有,不过我考虑分体电源的引线长度,还是先预留下来了,也是看调试的具体情况在决定取舍。
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-24 13:36:41 | 显示全部楼层
本帖最后由 sngul 于 2022-4-24 13:38 编辑

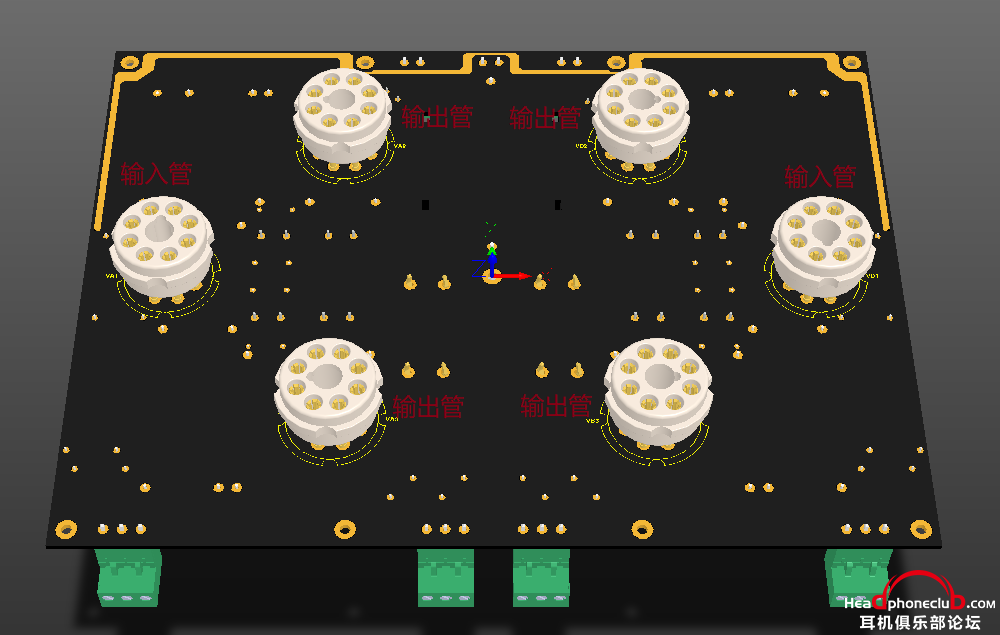

为了 方便PCB的布局,在管子的定位上比原机有点变动。

接线端子接口定义
回复 支持 反对

使用道具 举报

48

主题

1691

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2014-4-10
发表于 2022-4-24 14:33:46 | 显示全部楼层
开板子了箱子能做小点哈哈哈

点评

计划机箱子长宽在260-280mm左右,电源和主板也能装进430mm宽的机箱。  详情 回复 发表于 2022-4-25 10:24
播客 声波飞行员
podcast / 微信小程序 / 荔枝fm / 网易云音乐 / spotify
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-25 10:24:58 | 显示全部楼层
孟获 发表于 2022-4-24 14:33
开板子了箱子能做小点哈哈哈

计划机箱子长宽在260-280mm左右,电源和主板也能装进430mm宽的机箱。

点评

买!!  详情 回复 发表于 2022-4-28 11:09
回复 支持 反对

使用道具 举报

26

主题

903

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2009-2-8
发表于 2022-4-25 23:39:06 | 显示全部楼层
sngul 发表于 2022-4-23 14:14
我也是让那句推HD650可以PK大奥给诱惑了Maestro ZR电路就是合并式的单端SDS XLR

我是听说Maestro ZR推R10是绝配,对这玩意特别感兴趣。我是索尼玩家。😄

点评

如果说Maestro ZR是R10的绝配,那就可以理解了ZR工作点的改变了,ZR的那个工作点比MPX3之类的要柔一些,就是味道多一些,应该和SONY偏直白的风格能互补一部分。Maestro ZR我也看到最少2个版本的,一个是合并的波段音  详情 回复 发表于 2022-4-26 09:12
回复 支持 反对

使用道具 举报

182

主题

1万

帖子

100

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
100
注册时间
2011-10-10

积极参与奖

发表于 2022-4-25 23:54:36 | 显示全部楼层
不是xjb搭棚失去灵魂

点评

singlepower耳放也不全是搭棚的,看他系列的变迁,Mikhail在最初版本,或者说是验证机型和少量定制版,多见搭棚,定型版还是用PCB多的。 初代的原型机就是XJB搭棚式 [attachimg]678679[/attachimg] 后来  详情 回复 发表于 2022-4-26 09:33
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-26 09:12:18 | 显示全部楼层
本帖最后由 sngul 于 2022-4-26 09:39 编辑
skydogundead 发表于 2022-4-25 23:39
我是听说Maestro ZR推R10是绝配,对这玩意特别感兴趣。我是索尼玩家。😄

如果说Maestro ZR是R10的绝配,那就可以理解了ZR工作点的改变了,ZR的那个工作点比MPX3之类的要柔一些,就是味道多一些,应该和SONY偏直白的风格能互补一部分。Maestro ZR我也看到最少2个版本的,一个是合并的波段音量版,一个是分体电源的数控继电器版音量。
合并的波段开关音量版
SDS ZR.jpg

分体电源数控继电器音量版。
回复 支持 反对
