满怀憧憬---SinglePower SDS XLR耳放试制

CHHqyqy

交易区新帖推荐

期待成品    以及调试结果

sngul

CHHqyqy 发表于 2022-5-23 16:47
期待成品    以及调试结果

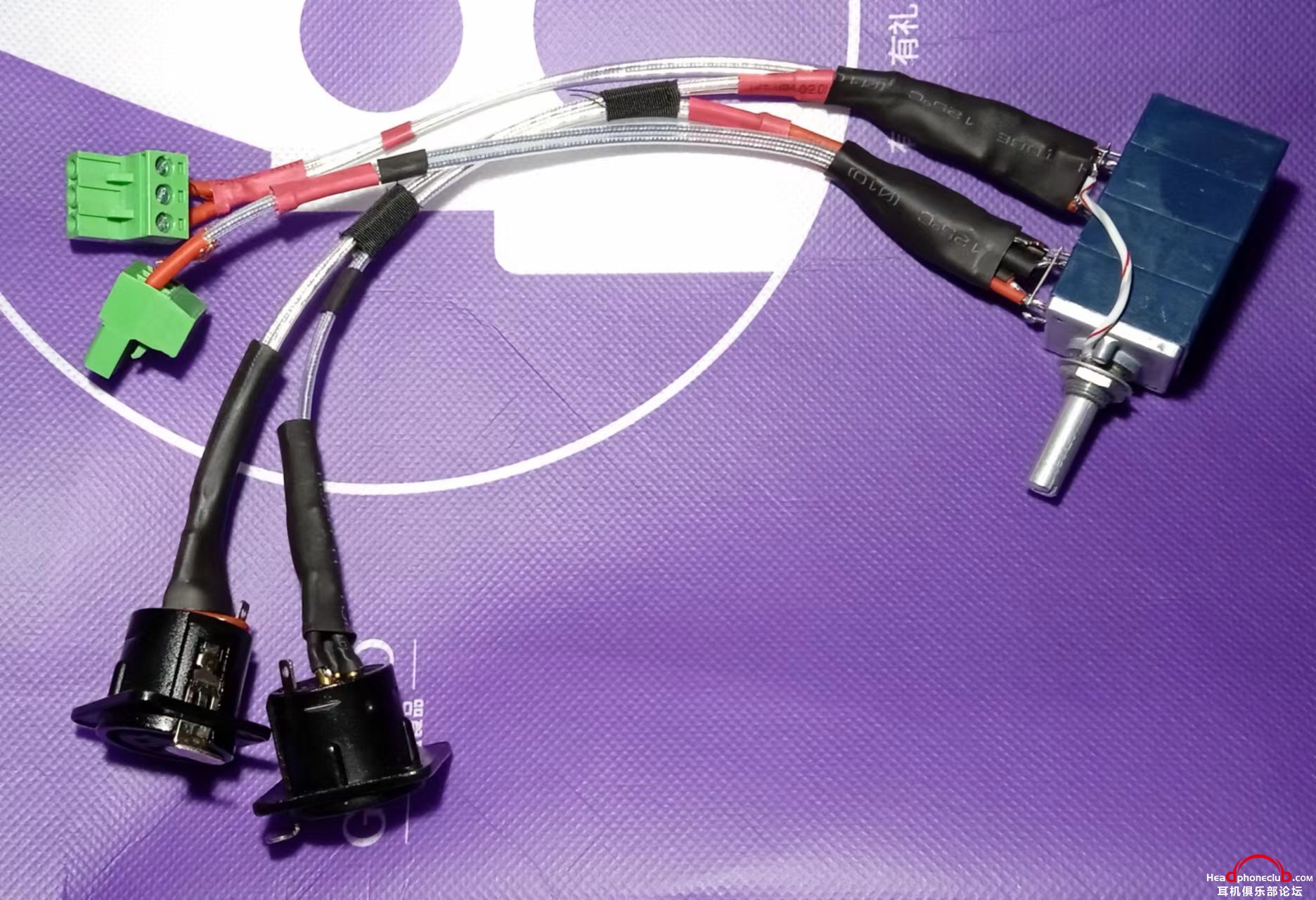

感谢! 昨天收到了线，加班做好了输入和音量电位器，还有4芯的耳机插座，周边的东西都准备好了，这周沐浴更衣后，正常测试

sngul

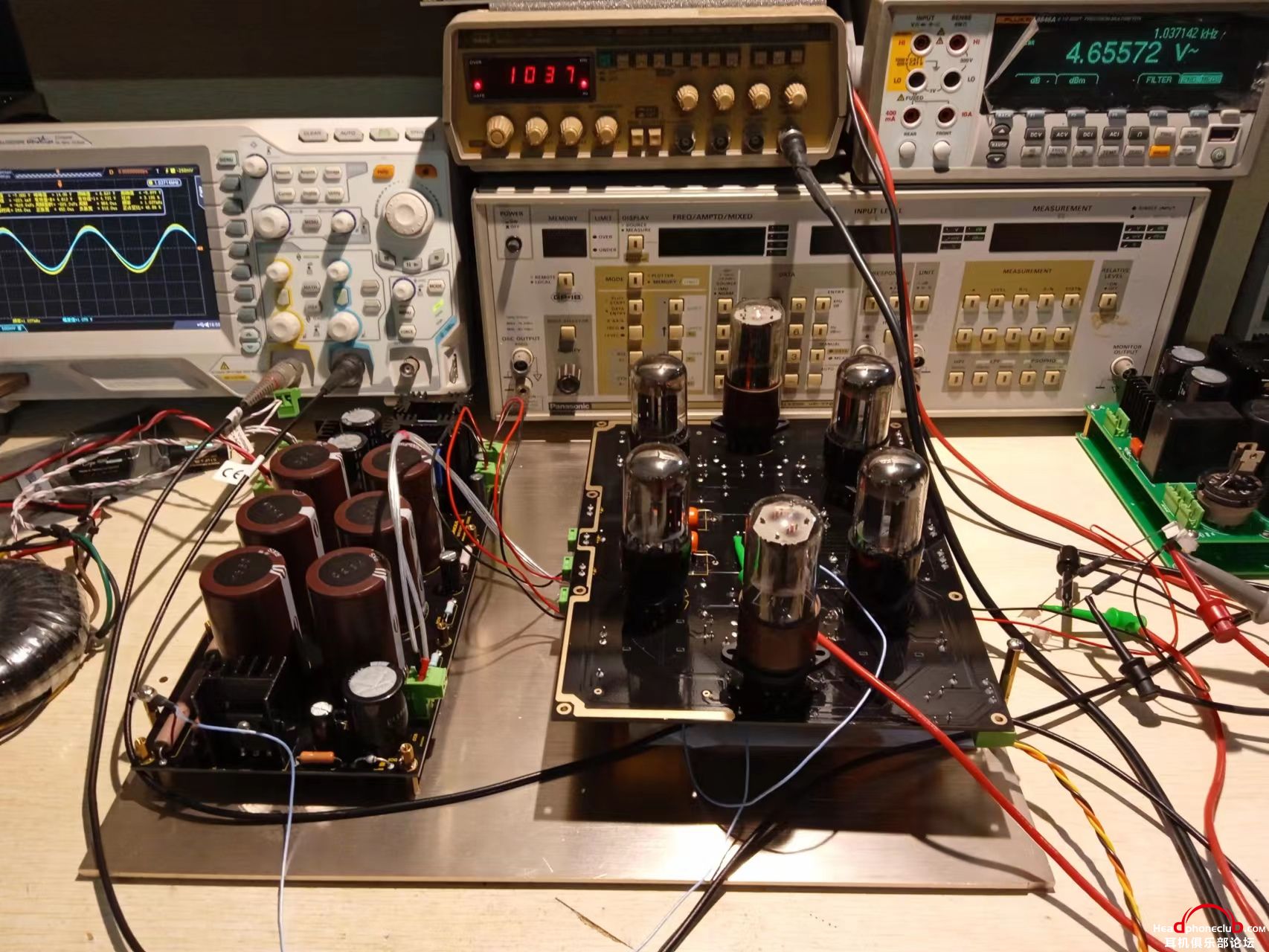

周六抽时间做了一些简单的测试。



输入管选用了大盾的12SN7，输出管采用了喜万年的12SN7。


变压器正好手上有合用的O型，输出电压也很丰富。

sngul

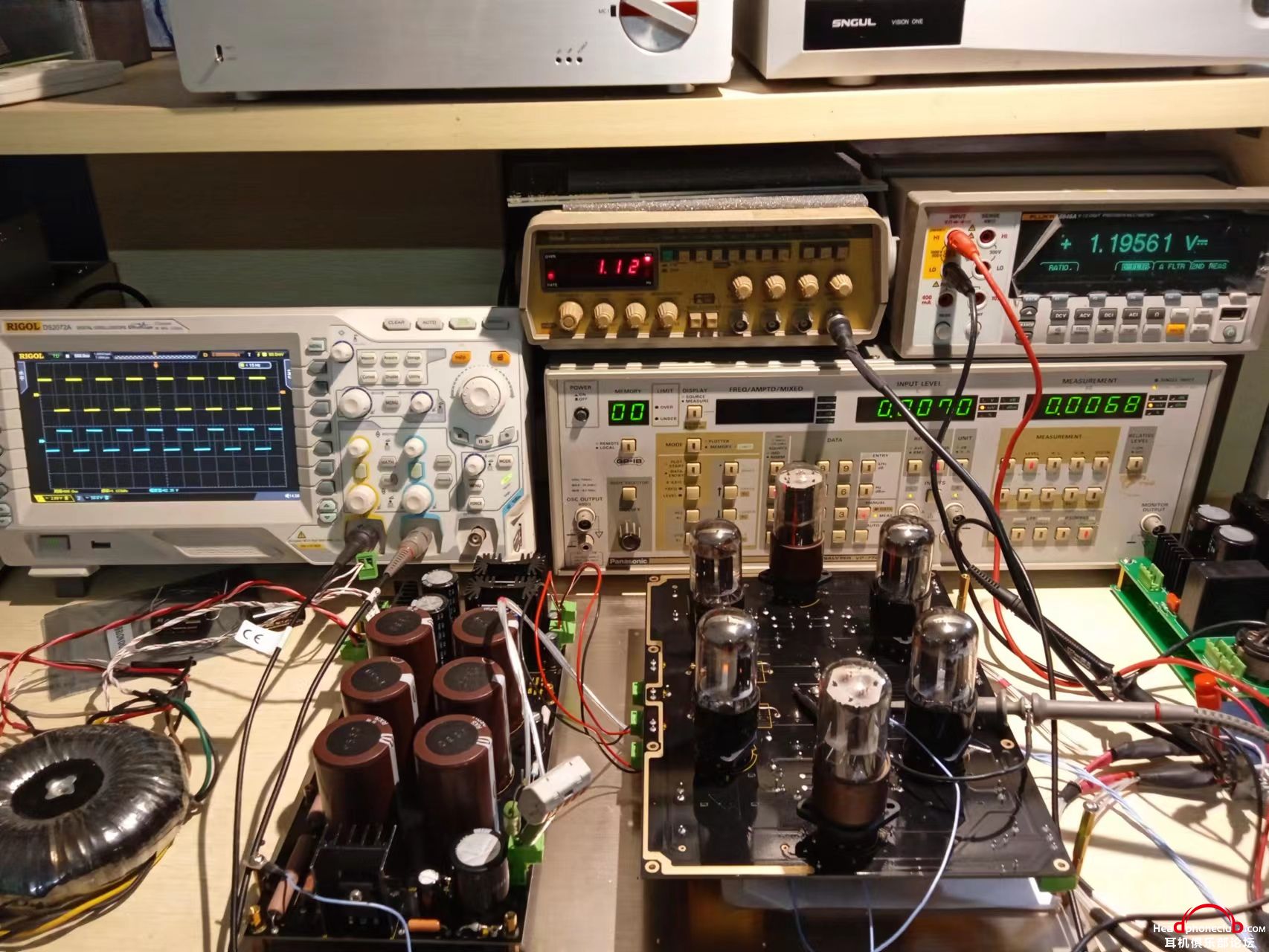

由于身边的测试仪器都是单端，所以只能测试SDS XLR的单端输出模式了。黄色线是输出，蓝色是输入。

5HZ测试信号


20HZ测试信号


100HZ测试信号


1K测试信号


10K测试信号


20K测试信号


50K测试信号


100K测试信号

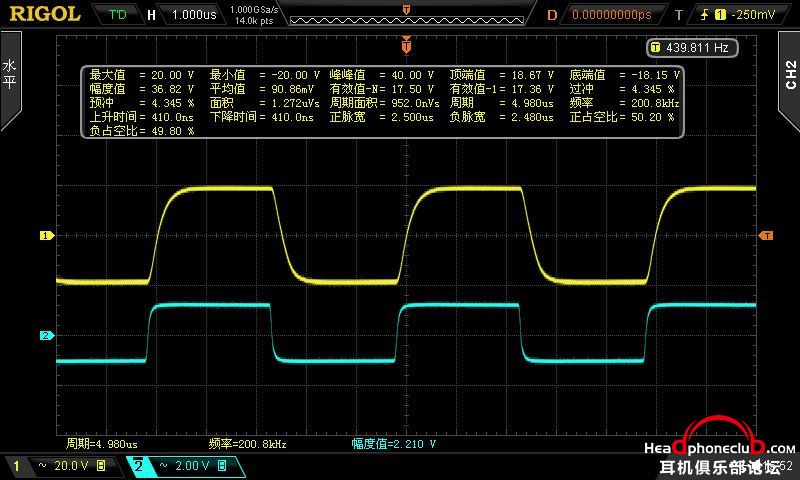

200K测试信号

sngul

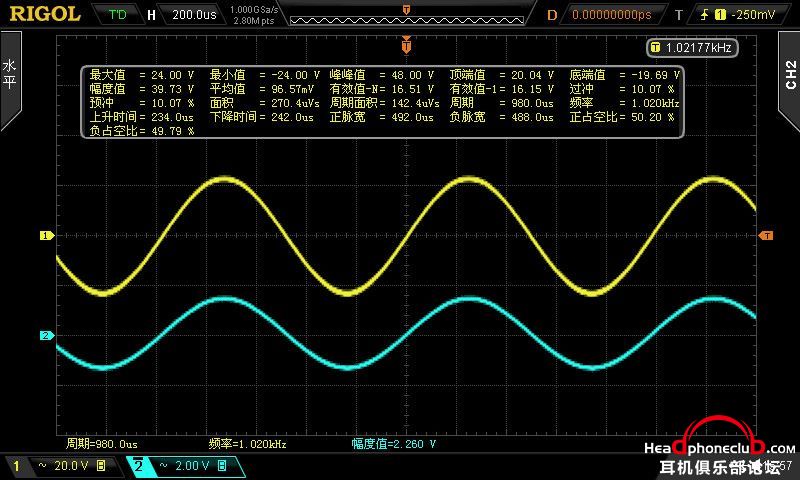

最大输出不削波输出电压，1KHz单端输出37.5V左右。


2只600R测测试电阻

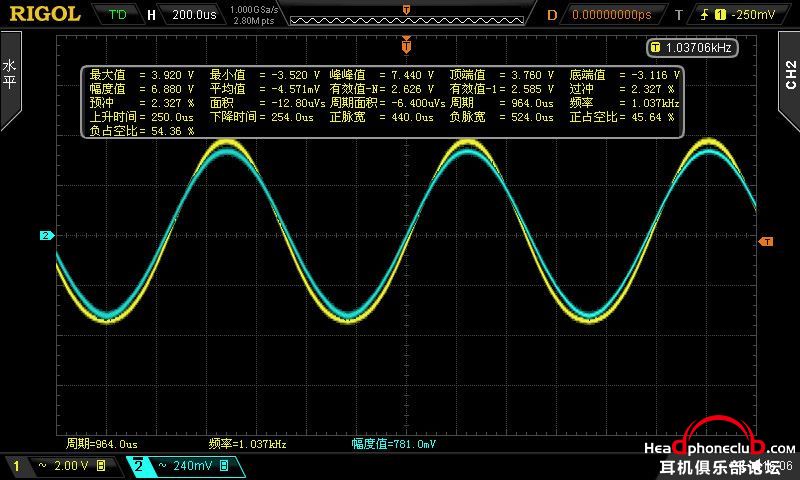

600R负载电阻，单端不削波输出电压4.6V左右。


300R负载电阻，单端不削波输出电压2.5V左右。

tomking319

期待成品期待巡回，期待HD800打掉he1打掉he90.....

vvisher

波形很好看啊

回忆雅

sngul 发表于 2022-5-17 23:27
谢谢朋友的过誉!

千万别做圆边。。。太难看了，参考下singlepower原来的机箱吧

sngul

vvisher 发表于 2022-5-28 23:53
波形很好看啊

SDS XLR波形是还不错。

sngul

回忆雅 发表于 2022-5-29 08:47
千万别做圆边。。。太难看了，参考下singlepower原来的机箱吧

只是先构想一下，现在还没有正式确定的

sngul

      当初做singlepower是冲着能让HD650PK大奥的效果去的其实这个板子中旬就开声了，之所以一直没什么动静，说实话，因为开声让我非常非常失望我的理解是，既然能够PK大奥，那想必是能让650有非常优秀的高频表现，大部分动圈先天性就比静电低频好，如果那句能PK大奥说的是中低频，那就毫无意义了，可是事实上，我听到的第一声就是这个样子的，中低频好要说成本，可不便宜的，但是并没有让我体会到传说中的境界，这就尴尬了。难道真的只是传说

      但是细想，应不至于是传说，不至于那么多人都参与了皇帝的新装吧。随后和拥有这不机器的土豪交流了一下，他的说法是，和顶级静电高频有一点差距，但是比普通的静电好很多，土豪目前在用奥二。听到这话，让我凉半截了，难道我把电路搞错了
      后来的几天，我反复核对电路，确定没有搞错，包括工作点，电源结构等，但为啥很差于是就开声瞎几把怀疑了。首当其冲的肯定是管子了，我想，肯定是我管子不适合，炮灰输出用的管子是曙光，输入管子还行，是飞利浦军用，不管了，先换掉输出管再说。
       首先换上我个人最喜欢的某款铁箍管子，但并没有让它起死回生，又换了cv1988，还是那副死相，难道他还喜欢新出来的管子不成，又换上了国产那个we6sn7，毛用没有。这是要把人逼入绝境的步骤啊，我的几千元看来要扔水里了
       管子不行，肯定是线材问题了，那就换，先测试了手边有的一些乱七八糟的线，有铜有银，虽然有改变，但是都没有解决根本性问题。正好这段时间圈内流行奥丁线，我也搞了点回来，换掉信号线啥的，这线还算不错，改善是比较明显，但是骨子里的东西还是没有改变。
       管子，线材换了不行，那就换电容。耦合电容本来就是和原机一样用Jensen铜箔的，不差了。不管怎么样，换了mcap的银箔试试再说，整体表现还不如Jensen，也没有解决问题。咬牙跺脚，高价买了几只输出电解，换掉我定制的电容，上去也没有解决问题，艹，100多元又浪费了。
      该搞的都搞了，朋友过来听后，也叹了口气，劝我放弃这个玩意吧，不折腾了。我想想也是，花费了这么高的代价做这个机器，验证这个传说的，既然现在是这个样子，不值得我再去花费精力去搞他了，反正验证的目的也达到了，该收手时就收手吧，可能不是我我的菜。
      故事都是丰富的，要是没有跌宕起伏就没有故事了。放弃后的日子中测试其他机器，突然发现一个现象，该不会这个sds xlr也存在的吧，于是又上电捣鼓一翻，艹，还真的有，原来好大一个坑啊。居然挖了个大坑让我跳进去了，还在坑里转悠转悠的，立马把坑填平，在上电开始，豁然开朗啊。
      现在的singlepower sds xlr有丰富的细节，泛音，声音密度非常高，饱满，空间非常充实，那种高密度有atc箱子的特征，尤其是人声的质感很好。现在用的管子是大盾+喜万年的，高频不是那种非常骨感的，但是非常细腻，丰润，水分多，层次分明，音乐的表情很好。SDS XLR的基本素质还是不错的，余下的一些音色什么的，可以通过管子的搭配，线材等来调整了。

sngul

tomking319 发表于 2022-5-28 22:31
期待成品期待巡回，期待HD800打掉he1打掉he90.....

感谢支持！

回忆雅

把hd650推成大奥。。。。  要是可以这样的话，推hd800得吊打大奥了

sngul

回忆雅 发表于 2022-5-29 21:55
把hd650推成大奥。。。。  要是可以这样的话，推hd800得吊打大奥了

我也觉得把HD650推成大奥的说法是比较夸张的，应该是能让650有非常好的发挥，发挥到可以和大奥媲美的而已。原机我也没有听过，但是和拥有这部机器的土豪交流过，他们对SDS XLR的评价还是很高的，说是他们用过最好的动圈耳放，能让650非常好听，这样说来应该是能让650有很好的乐感，这点我在现在的验证机上也有这样的感受。当时这部机器出来的时候貌似HD800还没有面世，所以就没有看到推HD800的版本了。之前用过一段时间朋友的HD800，对声音还是有印象的，SDS XLR的高密度，饱满的声音，应该能很好的适配HD800稍空虚的一面，因而推HD800应该是有很好的表现。

sngul

singlepower sds xlr耳放电路验证的工作基本完工，一些朋友也希望有机会试听到这部机器，当初主要的目的是为了验证这个机器的神威，做一台可以用来参考对比的耳放，用来检验一下我其他耳放的声音表现。所以开始并没有做成品机的计划，不过看到这么多朋友的关心和支持，我可以提供几套大套件给有动手能力的朋友共勉，提供一些技术上的咨询，大家互相交流一下心得有兴趣的可以私下消息与我，主帖上就不谈论这些了，免得坏了版规
