[耳放] 满怀憧憬---SinglePower SDS XLR耳放试制

[复制链接]

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-26 09:33:44 | 显示全部楼层
本帖最后由 sngul 于 2022-4-26 10:17 编辑
amex 发表于 2022-4-25 23:54
不是xjb搭棚失去灵魂

singlepower耳放也不全是搭棚的,看他系列的变迁,Mikhail在最初版本,或者说是验证机型和少量定制版,多见搭棚,定型版还是用PCB多的。


初代的原型机就是XJB搭棚式

后来畅销版的MPX3就是PCB版了

PPX3也是PCB版本多见。PPX3同样也最少有2个版本,一个版本是利用mpx3版的PCB跳线接的,还有一个版本是专用的PCB。这当中PPX3有2中电路形式,根据管子的不同,一种是和MPX3一样的电路,还有一种是普通的阴极输出电路。

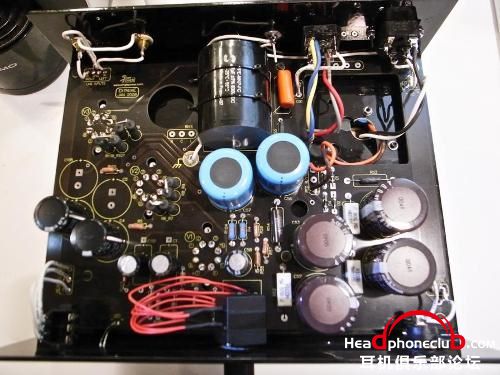

利用PPX3的PCB改的阴极输出版 PPX3阴极输出.jpg


这个版本PCB直接设计成阴极输出形式。
PPX3 -6AS7版.jpg

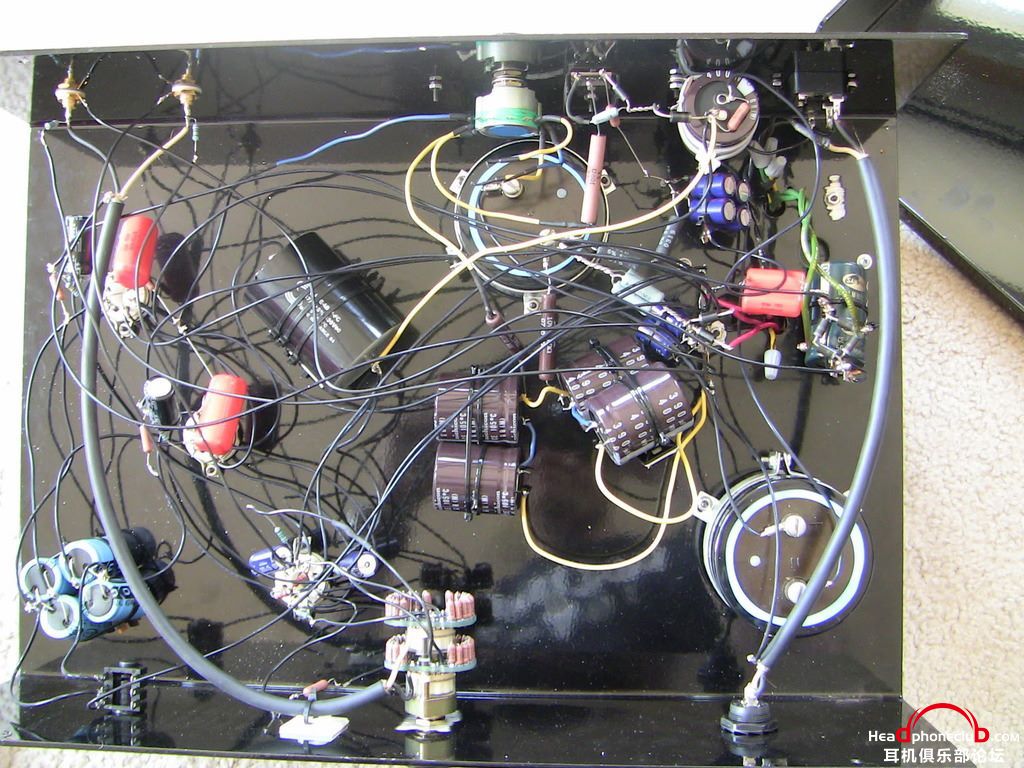

Maestro ZR版本同样也是利用一个版本的PCB改的,接线确实够乱 并且我也见过PCB接线版的SDS XLR  可惜的是照片丢失了。





回复 支持 反对

使用道具 举报

24

主题

1364

帖子

22

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
22
注册时间
2004-6-17
发表于 2022-4-27 14:55:10 | 显示全部楼层

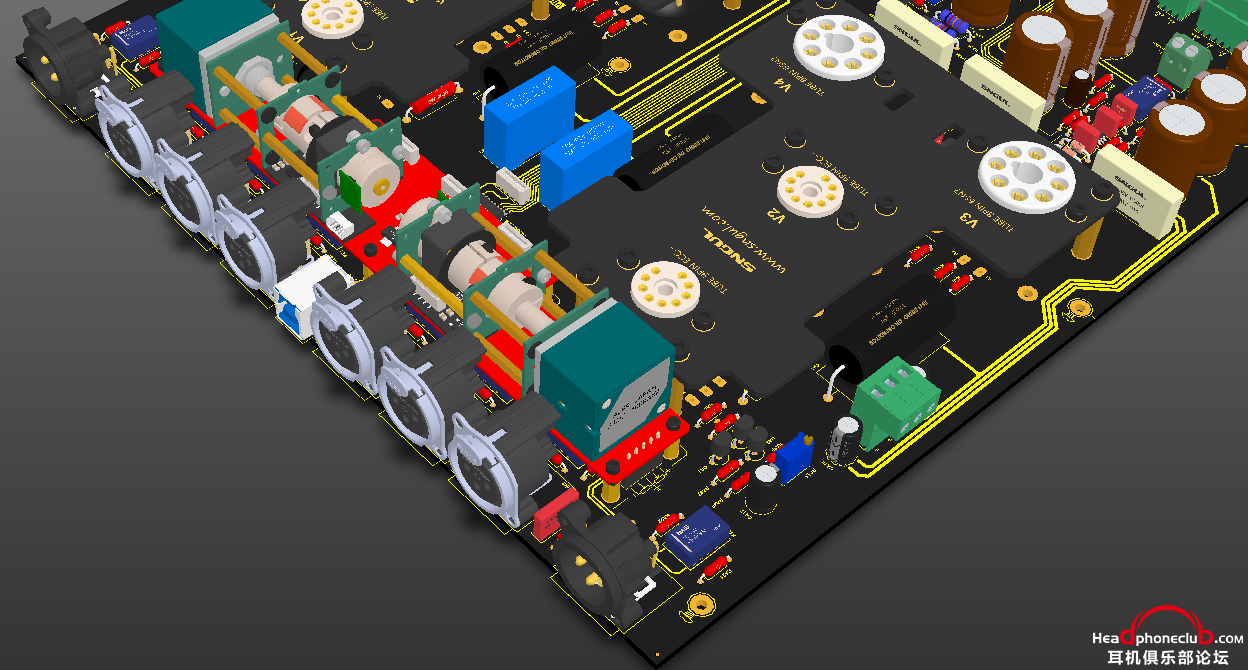

楼主的这个3D库很销魂。

点评

谢谢!考虑实际装配等需求,我的库基本上是按照实物建模的。大部分是自己建模的,也有一些是厂商提供的。 发几张以前设计的PCB,献个丑 [attachimg]678818[/attachimg] [attachimg]678819[/attac  详情 回复 发表于 2022-4-28 09:31
系统的天花板取决于两端(音源+喇叭),声音的情感来
回复 支持 反对

使用道具 举报

160

主题

6958

帖子

94

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
94
注册时间
2002-12-31
发表于 2022-4-27 15:01:57 来自手机 | 显示全部楼层
听过这个和Sony的组合
SparklerAudioS303>SonnetMorpheus>KonusIntegrale>KonusEssence\B&wMatrix805*EddieCurrentStudio(Tribute45)/47Treasure0147A/EMS/EMP/PicoPower/MhAudio Mh22*GS3000e/RS1C/Gh1/Hemp/Ps500/M1/Sr80/580*STRATOS
回复 支持 反对

使用道具 举报

160

主题

6958

帖子

94

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
94
注册时间
2002-12-31
发表于 2022-4-28 07:28:41 来自手机 | 显示全部楼层
sngul 发表于 2022-4-26 09:33
singlepower耳放也不全是搭棚的,看他系列的变迁,Mikhail在最初版本,或者说是验证机型和少量定制版,多 ...

各种印板图看得赏心悦目 楼主分享个原理图如何 不一定需要具体参数 看个大致架构

点评

你之前听过的是SDS XLR版和SONY的组合嘛。 电路可以上一个PPX3的框架图,就是用6AS7做阴极输出的版本。 [attachimg]678824[/attachimg]  详情 回复 发表于 2022-4-28 09:34
SparklerAudioS303>SonnetMorpheus>KonusIntegrale>KonusEssence\B&wMatrix805*EddieCurrentStudio(Tribute45)/47Treasure0147A/EMS/EMP/PicoPower/MhAudio Mh22*GS3000e/RS1C/Gh1/Hemp/Ps500/M1/Sr80/580*STRATOS
回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-28 09:31:20 | 显示全部楼层
jollee 发表于 2022-4-27 14:55
楼主的这个3D库很销魂。

谢谢!考虑实际装配等需求,我的库基本上是按照实物建模的。大部分是自己建模的,也有一些是厂商提供的。

发几张以前设计的PCB,献个丑

回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-28 09:34:07 | 显示全部楼层
headfan 发表于 2022-4-28 07:28
各种印板图看得赏心悦目 楼主分享个原理图如何 不一定需要具体参数 看个大致架构

你之前听过的是SDS XLR版和SONY的组合嘛。

电路可以上一个PPX3的框架图,就是用6AS7做阴极输出的版本。

回复 支持 反对

使用道具 举报

1

主题

56

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2022-4-9
 楼主| 发表于 2022-4-28 10:26:36 | 显示全部楼层
本帖最后由 sngul 于 2022-4-28 10:28 编辑

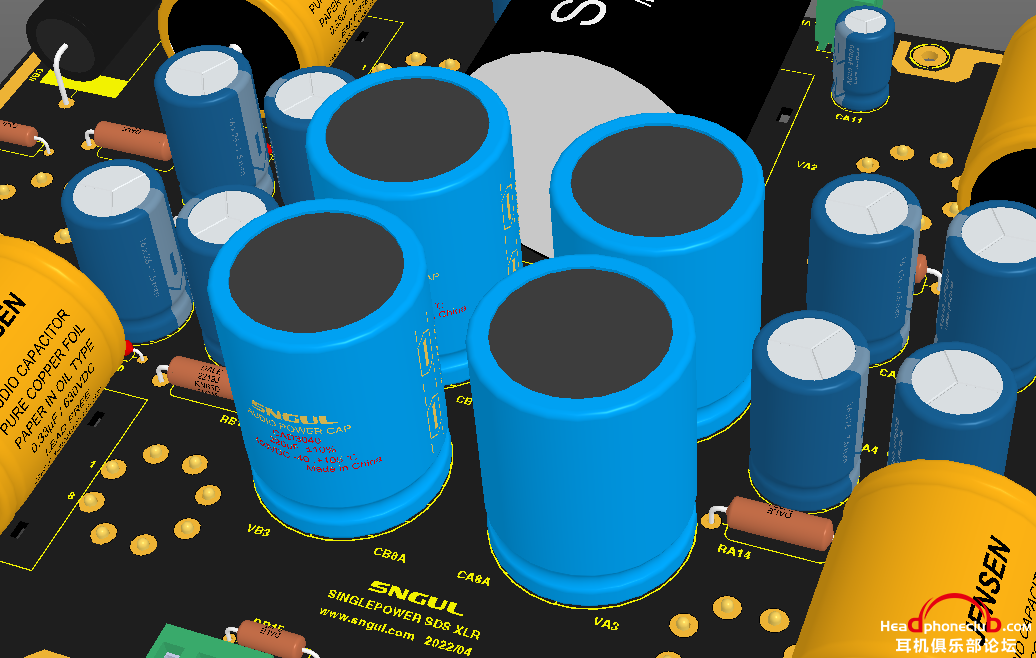

SDS XLR原版8只反馈电容采用的黑金刚16V2200UF的电容。MPX3版本多见1000uf+2200UF的版本。黑金刚现在是真玩不起了,去年年底好友送了我几只6.3V 1000UF的黑金刚,等测试电路的时候用下。
