楼主: sngul

[耳放] 满怀憧憬---SinglePower SDS XLR耳放试制

[复制链接]

51

主题

1771

帖子

41

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
41
注册时间
2014-4-10
发表于 2022-4-30 06:59:45 | 显示全部楼层

也得看支持的起不……

点评

价格肯定是很亲民的。  发表于 2022-4-30 08:39
播客 声波飞行员
apple podcast / 小宇宙 / 网易云音乐
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-4-30 08:39:05 | 显示全部楼层
headfan 发表于 2022-4-29 21:28
问题来了
这种结构一般只能兼顾高阻或者低阻
能结合6AS7管子输出内阻大致说说吗?

这种6AS7并管阴极输出,看工作点吧,一般输出阻抗在80-100多欧左右。
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-5-1 11:14:39 | 显示全部楼层

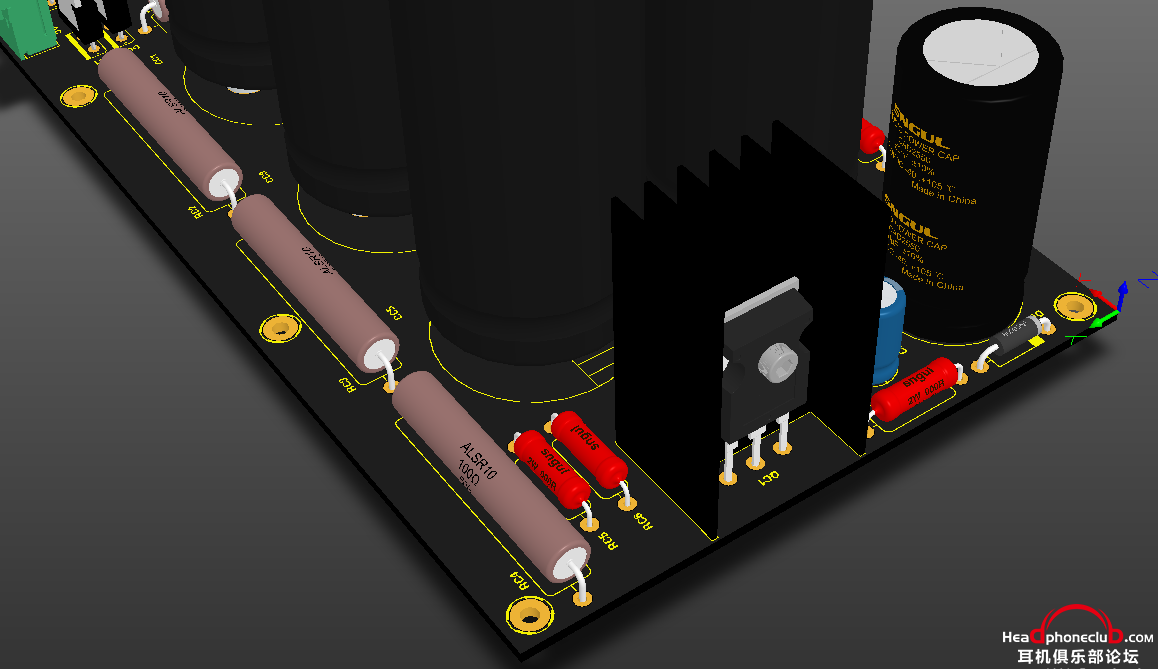

SDS XLR电源部分,高压采用3级RC滤波,MOSFET串联稳压。灯丝直流供电,CRC滤波,没用采用稳压。

测试机,高压部分和SDS XLR基本一样,不过灯丝部分,考虑到变压器的适配性,我采用了2组以前开发的LDO低压差稳压模块,这个模块在散热器适合的情况下,可以轻松过3A的电流。一只6SN7电流600ma.考虑到稳压模块的功耗,决定采用左右声道独立的稳压模块。


左右声道灯丝独立稳压。

低压差稳压模块






回复 支持 反对

使用道具 举报

3

主题

29

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2020-3-10
发表于 2022-5-3 10:55:41 | 显示全部楼层
支持下
楼主不考虑众筹下么

点评

先测试样机,如果大家有兴趣,可以考虑众筹一批  详情 回复 发表于 2022-5-3 21:39
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-5-3 21:37:48 | 显示全部楼层
继续完善电源部分的Layout. 主板和电源的PCB部分全部完成layout,下一步就是安排打样了,争取5月中旬出声。

回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-5-3 21:39:10 | 显示全部楼层
sboll202 发表于 2022-5-3 10:55
支持下
楼主不考虑众筹下么

先测试样机,如果大家有兴趣,可以考虑众筹一批
回复 支持 反对

使用道具 举报

160

主题

6991

帖子

94

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
94
注册时间
2002-12-31
发表于 2022-5-3 22:09:38 来自手机 | 显示全部楼层
外壳大概什么样子

点评

计划的机箱是分体的,280mm*280mm的长宽,图纸正在设计中。上一点以前设计的机器公大家参考。 全平衡电子管前级&耳放,分体电源结构,型号vision one [attachimg]679130[/attachimg] [attachimg]679131[/attachim  详情 回复 发表于 2022-5-4 09:17
SparklerAudioS303>SonnetMorpheus>KonusIntegrale>KonusEssence\B&wMatrix805\FalconLs3/5a*EddieCurrentStudio(Tribute45)/47Treasure0147A/EMS/EMP*Hp-1/GS3000e/RS1C/Gh1/Hemp/Ps500/
回复 支持 反对

使用道具 举报

39

主题

403

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2003-4-9
发表于 2022-5-3 23:59:28 | 显示全部楼层
预订留名

点评

感谢!  发表于 2022-5-4 09:19
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-5-4 09:17:52 | 显示全部楼层
本帖最后由 sngul 于 2022-5-4 09:18 编辑
headfan 发表于 2022-5-3 22:09
外壳大概什么样子

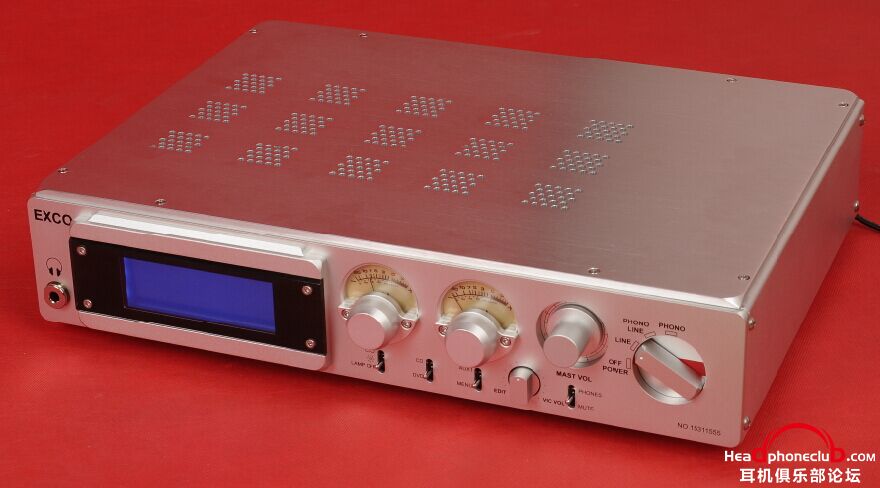

计划的机箱是分体的,280mm*280mm的长宽,图纸正在设计中。上一点以前设计的机器供大家参考。

全平衡电子管前级&耳放,分体电源结构,型号vision one

电子管平衡输出前级放大器,型号4PLUS

NAGRA风格的前级机箱


设计中的电子管全平衡后级

设计中的电子管全平衡前级&耳放





回复 支持 反对

使用道具 举报

37

主题

1738

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2011-9-18
QQ
发表于 2022-5-4 19:47:46 | 显示全部楼层
计划适配哪些耳机?

点评

说SDS XLR和HD650是绝配,第一步肯定是适配HD650. 其他的耳机等650适配后在决定。  详情 回复 发表于 2022-5-5 08:45
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-5-5 08:45:11 | 显示全部楼层
yuotube 发表于 2022-5-4 19:47
计划适配哪些耳机?

说SDS XLR和HD650是绝配,第一步肯定是适配HD650.  其他的耳机等650适配后在决定。
回复 支持 反对

使用道具 举报

0

主题

16

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-5-7
发表于 2022-5-7 15:30:12 | 显示全部楼层
我们都满怀憧憬啊 期待样机

点评

感谢支持! 样机正在积极备料种,已经到了一部分了。 为了这个机器,下狠心买了4只JENSEN的铜箔电容,今天收到了。 [attachimg]679300[/attachimg] 测试电源板,发顺丰的,今天收到了。主板发了京东明后  详情 回复 发表于 2022-5-7 16:46
回复 支持 反对

使用道具 举报

2

主题

122

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-4-9
 楼主| 发表于 2022-5-7 16:46:17 | 显示全部楼层
本帖最后由 sngul 于 2022-5-7 17:02 编辑
CHHqyqy 发表于 2022-5-7 15:30
我们都满怀憧憬啊 期待样机

感谢支持!


样机正在积极备料种,已经到了一部分了。

为了这个机器,下狠心买了4只JENSEN的铜箔电容,今天收到了。

测试电源板,发顺丰的,今天收到了。主板发了京东明后天应该能收到了。



回复 支持 反对

使用道具 举报

1

主题

19

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2008-5-9
发表于 2022-5-7 17:15:00 | 显示全部楼层
期待能推K812的。

点评

K812有机会试试才知道具体效果的。  发表于 2022-5-9 10:03
回复 支持 反对

使用道具 举报

0

主题

16

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2022-5-7
发表于 2022-5-9 08:30:52 | 显示全部楼层
表示严重关注
回复 支持 反对

使用道具 举报
